آنتن دوچرخه مشترک

آنتن اشتراکی دوچرخه یک آنتن اختصاصی اینترنت اشیا RF است که به طور خاص برای ادغام در محفظه قفل هوشمند دوچرخه های مشترک و دوچرخه های الکترونیکی طراحی شده است. نیازی به نوردهی خارجی فراتر از بدنه دستگاه ندارد، در عوض مستقیماً در اطراف PCB قفل یا در فضای داخلی رزرو شده در محفظه قفل قرار می گیرد. به دلیل فضای داخلی محدود قفل‌های هوشمند و تداخل الکترومغناطیسی از محفظه‌های فلزی، باتری‌ها، موتورها و اجزای برد اصلی، آنتن‌های داخلی معمولی در هنگام نصب از تضعیف سیگنال قابل توجهی رنج می‌برند. این منجر به تاخیر در گزارش خودرو، جابجایی موقعیت، مصرف انرژی غیرعادی در خواب و در نهایت هزینه‌های نگهداری عملیاتی بالاتر می‌شود. آنتن Qianmu Communications مخصوصاً برای محیط پیچیده الکترومغناطیسی در داخل قفل ها بهینه شده و تنظیم شده است و از ارتباط پایدار و خروجی سیگنال موقعیت یابی در حفره های بسته و محصور اطمینان می دهد. این به عنوان یک جزء اصلی پشتیبانی برای راه حل های قفل هوشمند در وسایل نقلیه مشترک دو چرخ عمل می کند.

اصل کار

1. صفحه اصلی قفل هوشمند یک سیگنال RF را از طریق درگاه RF خود صادر می کند که از طریق یک کابل تغذیه کننده به آنتن داخلی دوچرخه مشترک برای تشعشع منتقل می شود.

2. واحد تشعشع سیگنال های الکتریکی را به امواج الکترومغناطیسی تبدیل می کند، که به محفظه قفل پلاستیکی نفوذ کرده و به بیرون تابش می کند، موقعیت وسیله نقلیه، وضعیت قفل، سطح باتری و اطلاعات خطا را به یک پلت فرم مدیریت مبتنی بر ابر مخابره می کند.

3. دستورات باز کردن قفل و قفل از راه دور را از ایستگاه پایه دریافت کنید، امواج الکترومغناطیسی موجود در هوا را دوباره به سیگنال های الکتریکی تبدیل کنید و آنها را به صفحه اصلی ارسال کنید.

4. تنظیم امپدانس برای رفع تداخل داخلی فلز و باتری، حفظ امپدانس استاندارد 50Ω در فضاهای محدود، کاهش افت اکو، سرکوب مصرف غیرعادی انرژی و افزایش عمر باتری لیتیومی دستگاه انجام می‌شود.

سازگار با دستگاه های پشتیبانی شده

· قفل دوچرخه هوشمند NBIoT

· تخته اصلی قفل مرکزی دوچرخه برقی اشتراکی 4G Cat.1

· ماژول ارتباط داخلی اینترنت اشیا برای اسکوترهای برقی مشترک

· روروک مخصوص بچه ها و وسایل تحرک مشترک با پایانه های ارتباطی داخلی

· قفل اینترنت اشیا در فضای باز کوچک، قفل کابینت با ماژول داخلی

فناوری اصلی محصول

1. طراحی تنظیم ضد تداخل حفره: به طور خاص در یک محفظه anechoic برای رسیدگی به تداخل الکترومغناطیسی از محفظه‌های فلزی داخلی، باتری‌های لیتیومی و بردهای مدار در قفل‌های هوشمند کالیبره شده است. عملکرد تابش پایدار را حتی در فضاهای بسته و بسته حفظ می کند و به طور موثر از نوسانات سیگنال ناشی از محیط داخلی قفل جلوگیری می کند.

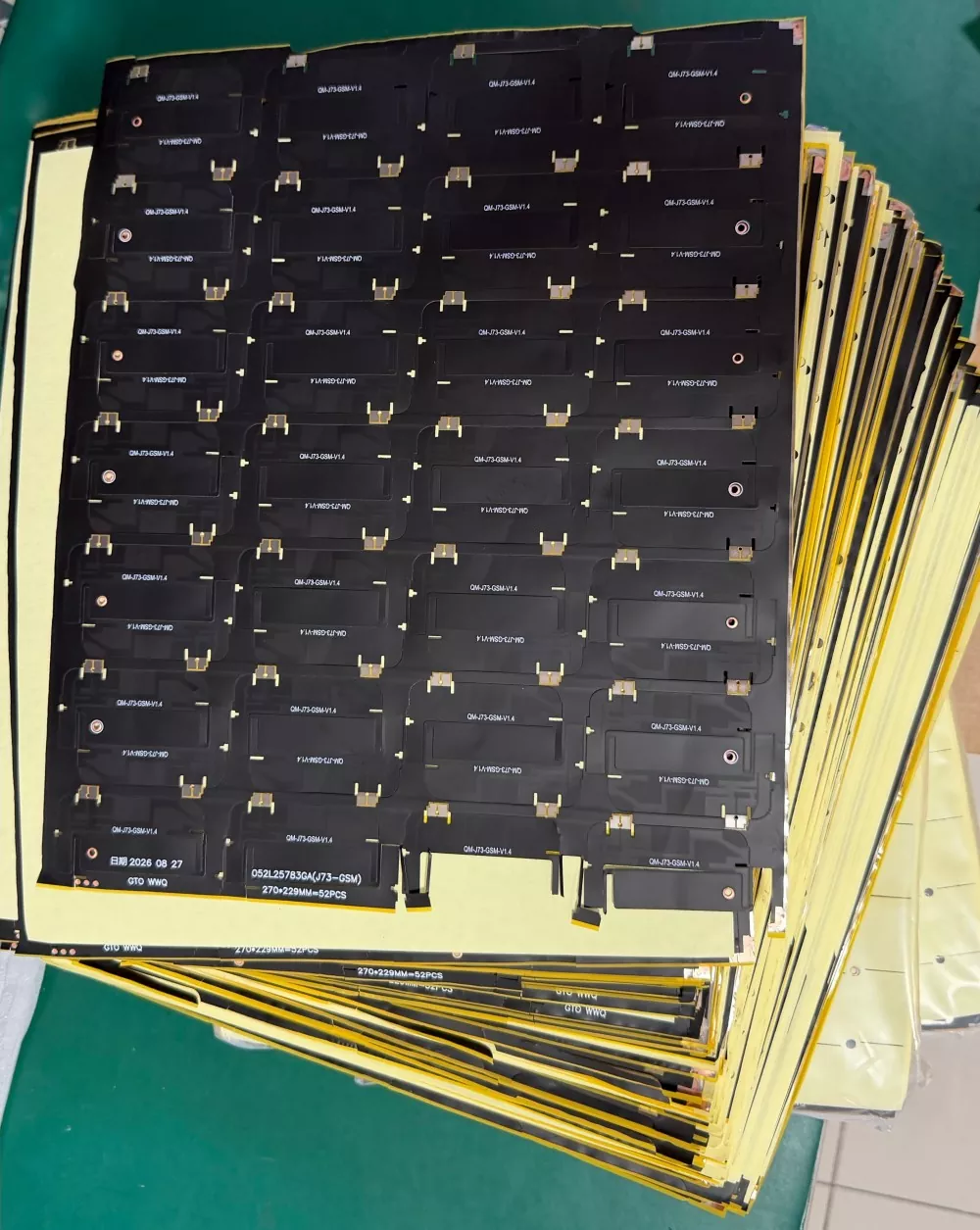

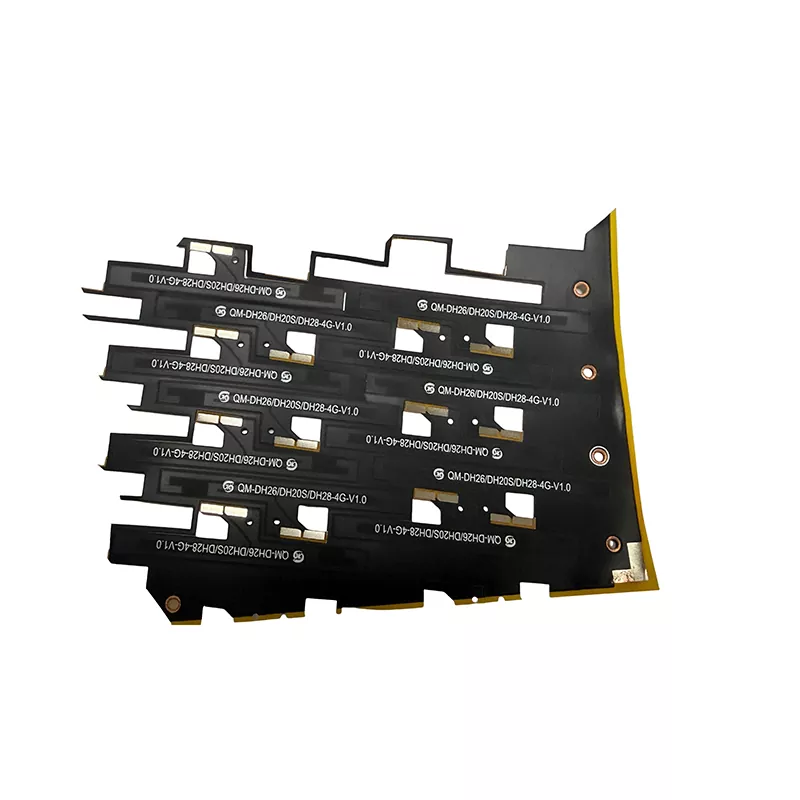

2. طراحی جمع و جور و باریک، ایده‌آل برای فضاهای تنگ داخل قفل‌ها: در اندازه‌ها و پیکربندی‌های متعدد، با گزینه‌های آنتن FPC، سرامیک، فنر و PCB انعطاف‌پذیر برای اندازه‌های مختلف قفل داخلی موجود است. حداقل فضای حفره ای را اشغال می کند و ادغام شدن در طرح ها را برای مهندسان سازه آسان می کند.

3. ویژگی های ضد لرزش و ضد خستگی: دوچرخه های مشترک اغلب با جاده های ناهموار و ارتعاشات طولانی مواجه می شوند که به راحتی می تواند منجر به شکستن سیم فیدر یا جدا شدن مفصل لحیم شود. آنتن دوچرخه اشتراکی دارای تقویت کننده بافر استرس در نقطه خروجی کابل است و نسخه انعطاف پذیر FPC شامل صفحات تقویت کننده فولادی اضافی است. پس از گذراندن 500 ساعت آزمایش قابلیت اطمینان ارتعاش جاده ای، به طور قابل توجهی نقص های تولید مانند سیم های شکسته را کاهش می دهد.

4. بهینه سازی RF کم مصرف: بهینه سازی از دست دادن لینک RF مصرف برق انتقال دستگاه را در محیط های داخلی پیچیده کاهش می دهد، مصرف کلی انرژی سیستم را کاهش می دهد، چرخه های تعویض باتری را برای خودروهای فردی افزایش می دهد و فرکانس تعمیر و نگهداری در محل را کاهش می دهد.

5. قابلیت های سفارشی سازی و توسعه انعطاف پذیر: می تواند به طور خاص با توجه به ابعاد مسکن مشتری و طرح اجزای داخلی تنظیم شود. پشتیبانی از ارتباط تک یا آنتن های دو منظوره یکپارچه که ارتباطات و موقعیت یابی GNSS را ترکیب می کند. طول کابل، نوع رابط و باند فرکانس کاری قابل تنظیم هستند.

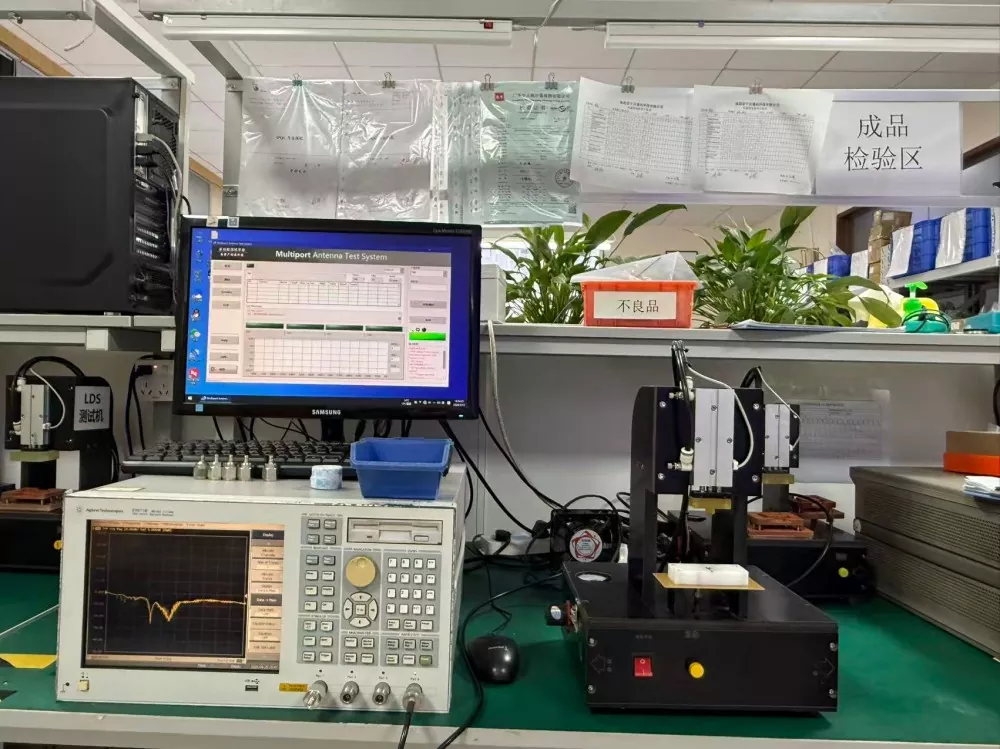

6. کیفیت قابل ردیابی و تأیید: هر دسته از محصولات گزارش های آزمایش محفظه انکوئیک مایکروویو و سوابق آزمایش پیری نمونه را حفظ می کند. برای تامین انبوه پروژه، داده های اندازه گیری واقعی را می توان همراه با محموله ارائه کرد تا الزامات پذیرش پروژه برآورده شود. به عنوان یک تامین کننده با قابلیت تحقیق و توسعه مستقل، ما می توانیم چندین تکرار نمونه اولیه را در مرحله نمونه ارائه کنیم.

نحوه انتخاب آنتن دوچرخه مشترک

1. باندهای فرکانس و الزامات عملکردی را روشن کنید: تأیید کنید که پروژه NB-IoT یا 4G Cat.1 است و آیا موقعیت‌یابی دوگانه Beidou-GPS یکپارچه مورد نیاز است یا خیر. آنتن های دوچرخه مشترک با ظاهر یکسان اما باندهای فرکانسی نامتناسب در هنگام استفاده در داخل قفل ها منجر به عملکرد واقعی ضعیف می شود.

2. ارزیابی محیط حفره داخلی: اندازه فضای داخلی، اجزای فلزی اطراف و محل قرارگیری باتری را در نظر بگیرید. صرفاً به پارامترهای اجزای بدون آنتن تکیه نکنید. اندازه‌گیری‌های واقعی باید پس از مونتاژ کامل محفظه انجام شود، زیرا داده‌های تخته خالی نمی‌توانند عملکرد دنیای واقعی را در پروژه‌های واقعی نشان دهند.

3. الزامات ساختاری: ابعاد فضای موجود، روش نصب و نصب، مدل رابط و طول کابل مجاز را از قبل تأیید کنید تا از خرید قطعاتی که قابل مونتاژ نیستند اجتناب کنید.

4. اولویت بندی تولیدکنندگان با قابلیت تنظیم RF. محصولات عمومی خارج از قفسه ممکن است با بدنه قفل شما سازگار نباشند. یک کارخانه فیزیکی می تواند به طور خاص برای حفره قفل شما دوباره تنظیم و بهینه سازی کند، در حالی که معامله گران معمولا نمی توانند به بهینه سازی در سطح حفره دست یابند.

سوالات متداول

Q1: آیا بهره آنتن بالاتر همیشه به معنای عملکرد بهتر است؟

A: خیر. آنتن های داخلی در داخل یک حفره فلزی باریک قرار دارند. صرفاً دنبال کردن بهره بالا می تواند منجر به عدم تطابق امپدانس شود که به نوبه خود باعث افزایش شدید مصرف برق کلی می شود. برای دوچرخه های مشترک، آنتن داخلی باید عوامل متعددی از جمله محیط حفره، مصرف انرژی، مقاومت در برابر ضربه و اندازه را متعادل کند، که نیاز به تطبیق و تنظیم بر اساس طراحی بدنه قفل شما دارد.

Q2: مزایا و معایب آنتن های داخلی در مقایسه با آنتن های خارجی چیست؟

A: مزایای آنتن های داخلی: ظاهر تمیز دستگاه بدون اجزای در معرض، از بین بردن خطرات آسیب، شکستگی یا از دست دادن مرتبط با آنتن های خارجی. معایب: تداخل بیشتر قطعات فلزی داخلی در محفظه قفل، نیاز به دقت بالاتر در تنظیم آنتن. اگر پروژه شما مستلزم استقرار در مقیاس بزرگ در ساختمان های بلند یا گاراژهای زیرزمینی است، آزمایش و ارزیابی کامل در محل ضروری است.

Q3: آیا می توانیم یک ارتباط 4G + GPS BeiDou دو کاره آنتن دوچرخه مشترک ایجاد کنیم؟

A: پشتیبانی می شود. طراحی یکپارچه دو آنتن سیم کشی داخلی را کاهش می دهد و کانکتورها و کابل ها را می توان در صورت نیاز سفارشی کرد.

Q4: سیاست ضمانت محصول چیست؟

پاسخ: در شرایط نصب و استفاده معمولی، ما ضمانت‌نامه‌ای برای خطاهای الکتریکی خود محصول ارائه می‌کنیم که به دلیل آسیب انسانی نیست. با این حال، مسائل ناشی از نصب نادرست، کشیدن شدید کابل ها، یا آسیب ناشی از فشرده سازی در حین مونتاژ تحت پوشش گارانتی قرار نمی گیرند. ما همچنین دستورالعمل های نصب را برای جلوگیری از چنین مشکلاتی ارائه خواهیم کرد.
