آنتن جی پی اس بادی کم

آنتن جی پی اس بادی کم چیست؟

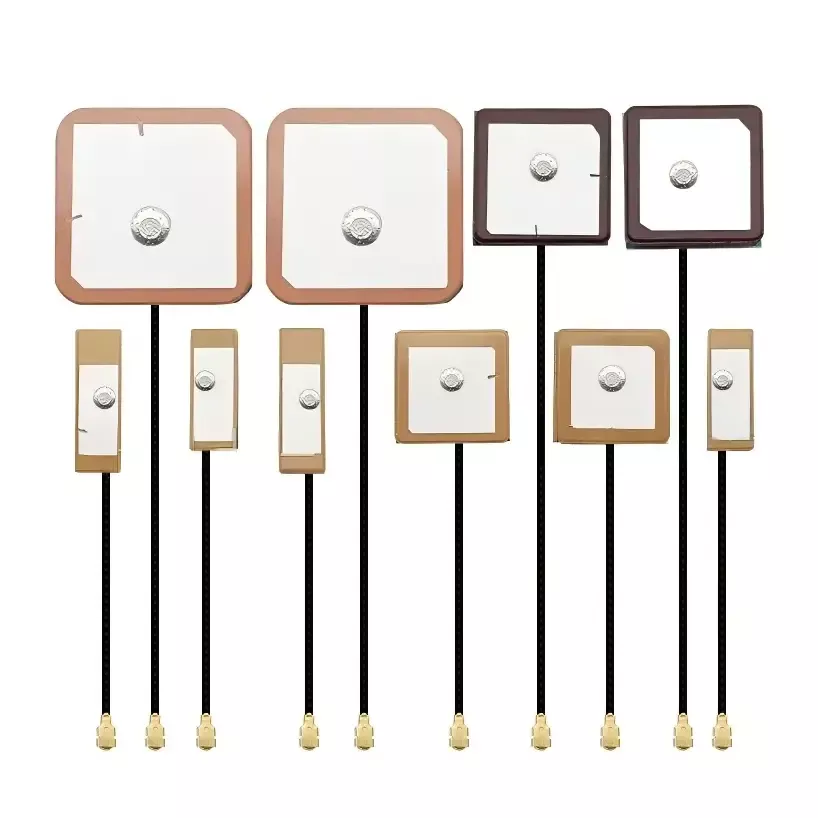

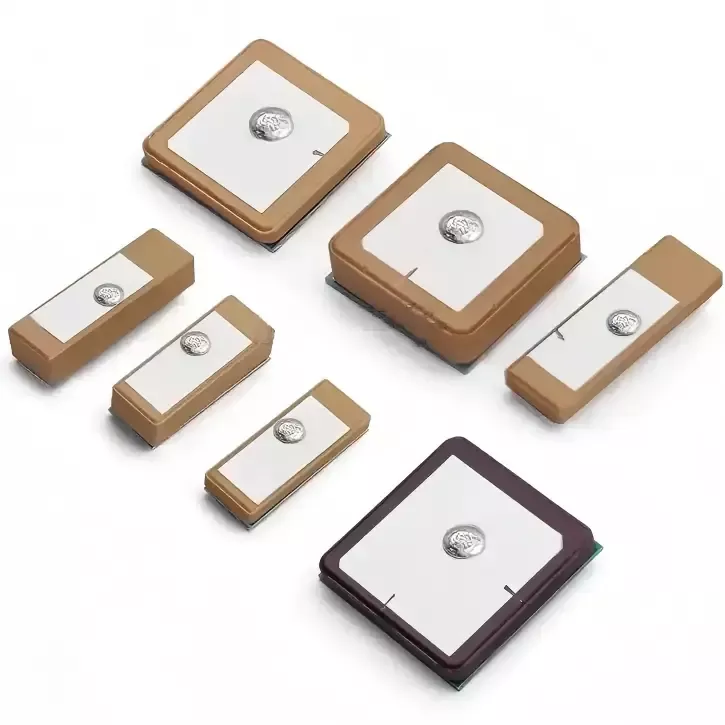

آنتن جی پی اس بادی کم یک آنتن پچ سرامیکی GNSS درجه صنعتی است که به طور خاص برای پایانه های جمع آوری شواهد مجری قانون تک سرباز طراحی شده است. این دستگاه با چندین سیستم ماهواره ای از جمله GPS، BeiDou، GLONASS و Galileo سازگار است و دارای ساختار قطبش دایره ای سمت راست (RHCP) برای انطباق با ویژگی های قطبش سیگنال های ناوبری ماهواره ای جهانی است.

با طراحی آنتن سرامیکی قوی، جهت دهی عالی و سازگاری محیطی قوی را ارائه می دهد. حتی در شرایط چالش برانگیز مانند موانع فرسوده بدن، محافظ فلزی در برابر تجهیزات، انسداد ساختمان های شهری، یا عملیات موبایل با سرعت بالا، داده های موقعیت یابی پایدار را ارائه می دهد. این کار، واترمارک‌های دقیق و قابل ردیابی موقعیت جغرافیایی را برای ضبط‌های اجرایی قانون سمعی و بصری تضمین می‌کند و امکان ایجاد یک زنجیره شواهد کامل و سازگار را فراهم می‌کند.

اصل کار

آنتن جی پی اس بادی کم بر اساس اصول دریافت RF ناوبری ماهواره ای حرفه ای عمل می کند. کل گردش کار از طریق آزمایش محفظه آنکوئیک آزمایشگاهی و آزمایش میدانی در فضای باز در دنیای واقعی تأیید شده است، که منطق عملیاتی واضح و عملکرد پایدار را تضمین می کند. در درجه اول از سه جزء اصلی تشکیل شده است:

1. دریافت سیگنال ماهواره ای: این محصول دارای یک تراشه دی الکتریک سرامیکی با دی الکتریک بالا است که به طور موثر سیگنال های ناوبری ماهواره ای باند L1 را در هوا می گیرد. با طراحی قطبی دایره ای اختصاصی سمت راست، به طور موثری تضعیف سیگنال ناشی از چرخش دستگاه یا انسداد بدن انسان را کاهش می دهد، مشکلات رایجی مانند دریافت سیگنال ضعیف و دریافت ناموفق ماهواره را در مناطق شهری با ساختمان های متراکم یا مناطق کوهستانی و دورافتاده که انعکاس های چند مسیره در آنها رایج است، حل می کند.

2. فیلتر سیگنال و ضد تداخل: آنتن دارای یک مدار تطبیق امپدانس دقیق یکپارچه است که به طور خودکار تداخل نویز ایجاد شده توسط ماژول 4G/5G، ماژول Wi-Fi و منبع تغذیه باتری را در دوربین بدنه فیلتر می کند. سیگنال‌های ماهواره‌ای GNSS خالص را جدا می‌کند و به طور موثر ناهنجاری‌های موقعیت‌یابی، نقاط پرش و وقفه‌های مسیر ناشی از تداخل RF داخلی را حذف می‌کند.

3. تجزیه و خروجی داده ها: سیگنال ماهواره ای پایدار فیلتر شده و بهینه شده به تراشه موقعیت یابی مادربرد دستگاه منتقل می شود، که در زمان واقعی داده های طول و عرض جغرافیایی، سرعت، زمان و ارتفاع را تجزیه می کند. این اطلاعات به طور همزمان به عنوان واترمارک موقعیت جغرافیایی برای فایل های ویدئویی و صوتی ضبط شده در طول عملیات اجرای قانون همگام می شوند و امکان ردیابی کامل، قابلیت ردیابی و پخش مجدد مسیرهای اجرایی را فراهم می کنند.

راهنمای نصب و استفاده

1. انتخاب محل نصب

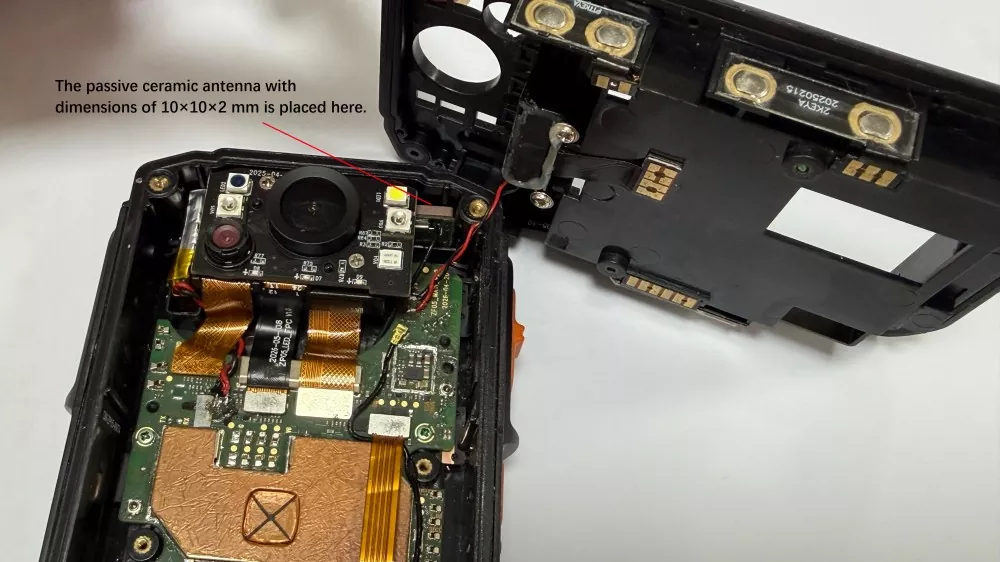

ناحیه هسته تابش آنتن سرامیکی نباید مستقیماً توسط محفظه های فلزی، سلول های باتری یا براکت های فلزی پوشانده یا مسدود شود. توصیه می‌شود دستگاه را در قسمتی غیرفلزی بالای قسمت داخلی دوربین بدنه نصب کنید و حداقل 15 میلی‌متر از آنتن‌های 4G/5G و Wi-Fi برای جلوگیری از تداخل کانال مشترک و اطمینان از دریافت سیگنال ماهواره‌ای بدون مانع نصب کنید.

2. مشخصات جوش و تثبیت

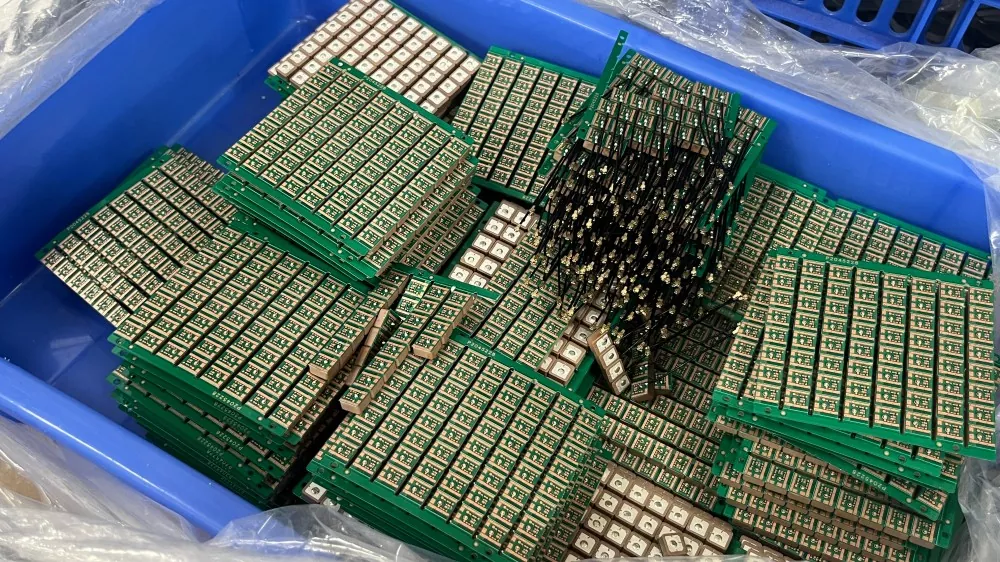

برای آنتن های سرامیکی پین، مطمئن شوید که اتصالات لحیم کاری پر هستند، بدون لحیم کاری سرد، لحیم کاری از دست رفته یا لحیم کاری جدا شده. برای محصولات نصب شده روی سطح SMT، به شدت از استانداردهای فرآیند نصب کارخانه پیروی کنید تا به تراز صاف و ایمن روی سطح PCB برسید. در طول مونتاژ، از اعمال نیروی بیش از حد به تراشه سرامیکی برای جلوگیری از ریزترک های داخلی و از بین بردن خرابی های احتمالی سیگنال پنهان در آینده خودداری کنید.

3. عملیات حفاظت ضد تداخل

پس از نصب آنتن، از نوار عایق برای جداسازی آنتن از ماژول برق و ناحیه پرقدرت مادربرد برای کاهش تداخل الکتریکی استفاده کنید. کابل‌های آنتن را به‌گونه‌ای هدایت کنید که در فواصل طولانی موازی با خطوط برق نباشند، در نتیجه از نوسانات سیگنال و موقعیت ناپایدار در منبع جلوگیری می‌شود.

4. استانداردهای اشکال زدایی و تأیید ماشین را کامل کنید

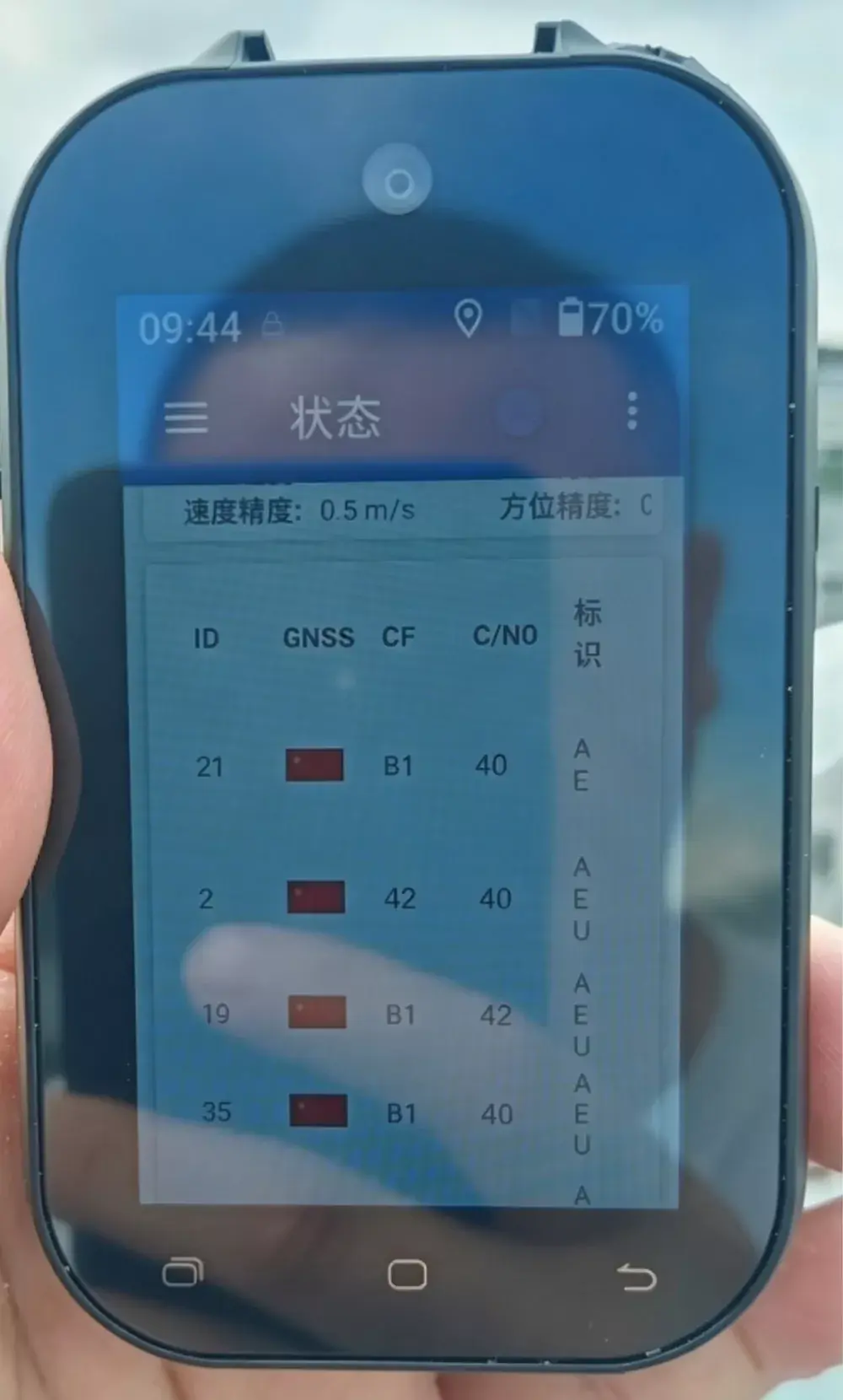

پس از اتمام مونتاژ دستگاه، آزمایش اکتساب ستاره دنیای واقعی در فضای باز باید انجام شود. تست تک تخته داخلی به تنهایی کافی نیست. پارامترهای کلیدی برای تأیید عبارتند از تعداد ماهواره‌های به‌دست‌آمده در هنگام راه‌اندازی سرد و گرم، دقت موقعیت‌یابی و تداوم مسیر، حصول اطمینان از مطابقت عملکرد آنتن با مشخصات پس از مونتاژ نهایی و جلوگیری از مشکلات کیفی دسته‌ای.

نحوه انتخاب یک آنتن GPS واجد شرایط

بسیاری از پرسنل تدارکات و توسعه تجهیزات فاقد تخصص RF هستند و اغلب آنها را به خرید آنتن های درجه یک غیرنظامی با قیمت های پایین سوق می دهد. این منجر به عملکرد نامرغوب محصول، پذیرش ناموفق پروژه و شکست‌های پس از فروش در مقیاس بزرگ می‌شود. بر اساس سال ها تجربه صنعت، ما چهار معیار اصلی را برای انتخاب آنتن برای تجهیزات اجرایی صنعتی خلاصه کرده ایم:

1. اولویت بندی مواد تخصصی درجه صنعتی: استفاده از مواد خام سرامیکی معمولی غیرنظامی را کاملاً حذف کنید و باید بسترهای سرامیکی درجه صنعتی با تحمل دمای گسترده و خواص ضد تداخل مناسب برای شرایط عملیاتی پیچیده را انتخاب کنید و عملکرد پایدار طولانی مدت را در محیط های شدید در فضای باز تضمین کنید.

2. تمرکز بر داده های آزمایش واقعی، رد پارامترهای نظری: اکثر تولید کنندگان در بازار فقط مشخصات نظری را بدون پشتیبانی از آزمایش در دنیای واقعی ارائه می دهند. تولیدکنندگان معتبر اصلی می‌توانند گزارش‌های آزمایش تاریکخانه، ویدیوهای آزمایش میدانی در فضای باز، و داده‌های آزمایش پیری با دمای بالا را ارائه دهند - پارامترهایی که واقعی و قابل تأیید هستند.

3. محصولات بهینه سازی شده تخصصی را برای تجهیزات اجرای قانون انتخاب کنید: آنتن های ناوبری استاندارد برای همزیستی چندین آنتن، محافظ فلزی یا انسداد بدن انسان در دستگاه های اجرای قانون بهینه نشده اند و آنها را برای شرایط عملکرد دستگاه تک سرباز نامناسب می کند. برای حل مشکل اصلی تداخل RF داخلی، انتخاب آنتن های سفارشی که به طور خاص برای پایانه های اجرای قانون طراحی شده اند، ضروری است.

4. اولویت دادن به همکاری مستقیم با کارخانه های منبع: تولید کنندگان چینی با قابلیت های یکپارچه در تحقیق و توسعه، اصلاح نمونه، تولید انبوه و خدمات پس از فروش را انتخاب کنید. این امر سفارشی‌سازی سریع، عرضه پایدار، پشتیبانی سریع پس از فروش را ممکن می‌سازد و از مسائلی مانند نشانه‌گذاری قیمت توسط واسطه‌ها و شکاف‌های ارتباطی در هماهنگی فنی جلوگیری می‌کند.

سوالات متداول

Q1: آیا این آنتن سرامیکی می تواند با تمام مارک های دوربین های بدنه سازگار باشد؟

سازگار با اکثریت قریب به اتفاق دوربین‌های مجری قانون 4G/5G، پایانه‌های جمع‌آوری شواهد ضد انفجار، و دوربین‌های بدنه بازرسی در فضای باز، و همچنین از پیکربندی‌های غیراستاندارد سفارشی که دقیقاً بر اساس ساختار دستگاه، رابط‌ها و ابعاد طراحی شده‌اند، سازگار است.

Q2: آنتن سرامیکی از چه راه های خاصی بهتر از آنتن FPC عمل می کند؟

پیشرفت‌های اصلی شامل دریافت سریع‌تر ماهواره، کاهش خطای موقعیت‌یابی، ردیابی بدون وقفه، و بهبود قابل‌توجه عملکرد ضد تداخل، ضد لرزش و مقاومت در برابر دما - از سرمای شدید تا گرمای زیاد است. این ارتقاء به طور کامل خرابی های موقعیت یابی را در شرایط پیچیده در فضای باز برطرف می کند و نرخ خدمات پس از فروش تجهیزات را به میزان قابل توجهی کاهش می دهد.

Q3: آیا از سفارشی سازی، نمونه برداری و سفارشات آزمایشی کوچک پشتیبانی می کنید؟

پشتیبانی! به‌عنوان یک تولیدکننده مستقیم، ما نمونه‌سازی، سفارشات آزمایشی دسته‌ای کوچک و خدمات تولید انبوه در مقیاس بزرگ را ارائه می‌کنیم که کاملاً با توجه به نقشه‌های مشتری و الزامات عملکرد قابل تنظیم است.

Q4: آیا می توان از محصول برای صادرات خارج از کشور استفاده کرد؟ آیا تمام گواهینامه های لازم کامل است؟

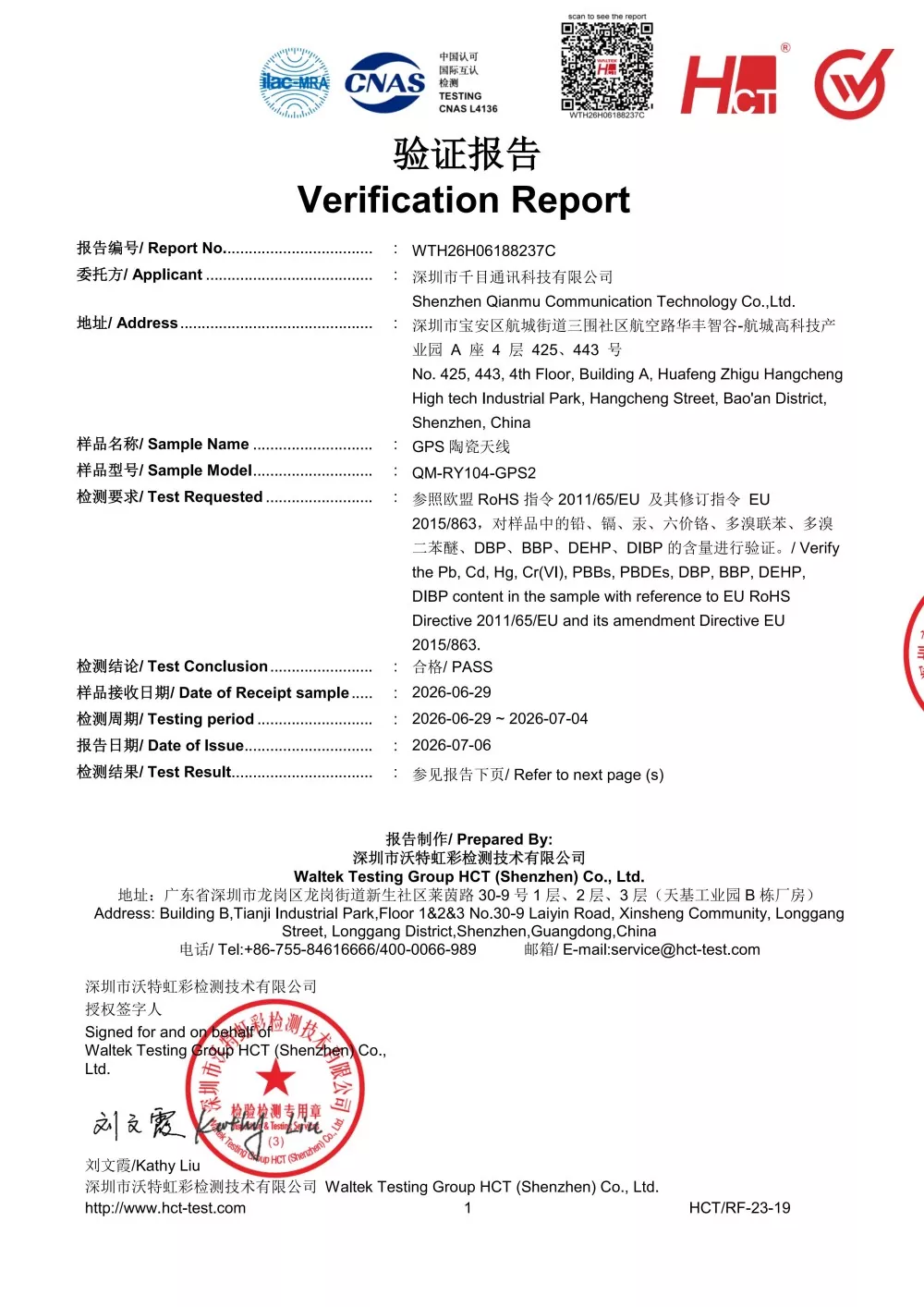

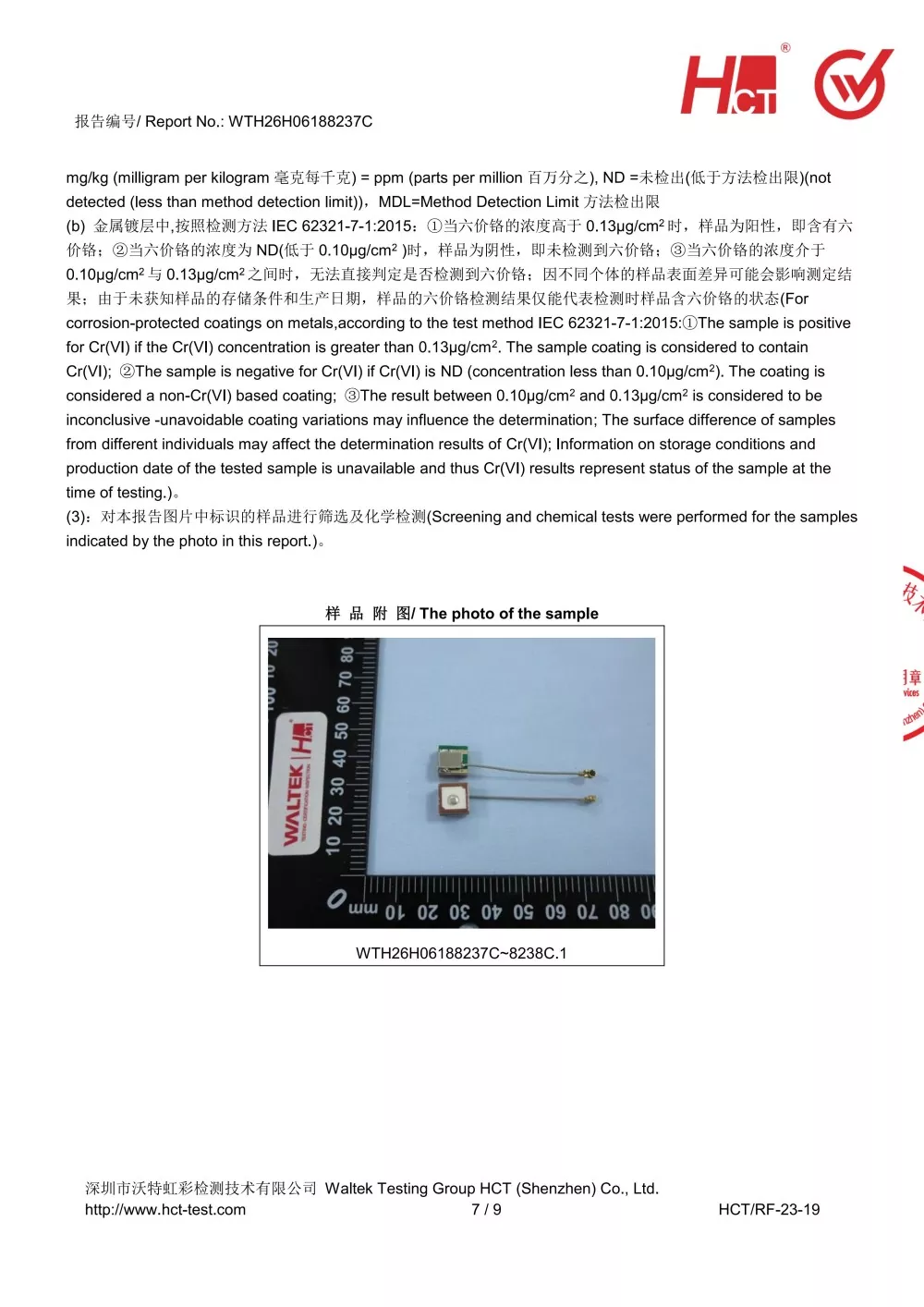

همه محصولات دارای گواهینامه های صادراتی کامل از جمله CE، FCC و RoHS هستند که با استانداردهای جهانی مطابقت دارند و امکان صادرات بدون نگرانی به اروپا، آمریکا، آسیای جنوب شرقی، خاورمیانه و سایر مناطق را فراهم می کنند.

Q5: آیا عملکرد محصول در شرایط دمای بسیار بالا و پایین پایدار است؟

این محصول دارای طراحی صنعتی درجه حرارت گسترده است که تحت آزمایش‌های دقیق پیری چرخه‌ای با دمای بالا و پایین قرار گرفته است، با حداقل کاهش عملکرد در محیط‌هایی از -40 درجه سانتی‌گراد تا +75 درجه سانتی‌گراد، که آن را کاملاً برای شرایط بیرونی، معدن، سرمای شدید و شرایط دمای بالا در شبانه روز مناسب می‌کند.
