چگونه یک آنتن WiFi قاب عکس دیجیتال می تواند عملکرد بی سیم و انتقال تصویر از راه دور را بهبود بخشد

وقتی قاب‌های عکس هوشمند به همگام‌سازی ابری قابل اعتماد، به‌روزرسانی سریع تصاویر و اتصال بی‌سیم پایدار نیاز دارند، درست استآنتن وای فای قاب عکس دیجیتالبه یک جزء سخت افزاری مهم تبدیل می شود.کیانموراه‌حل‌های آنتن اختصاصی برای قاب‌های عکس دیجیتال فشرده را توسعه می‌دهد، که به تولیدکنندگان کمک می‌کند تا از طریق طراحی RF ویژه برنامه، تضعیف سیگنال، تداخل داخلی و فضای نصب محدود را برطرف کنند.

یک قاب عکس دیجیتال برای عملکردهایی مانند همگام سازی ابری، انتقال عکس از راه دور، به روز رسانی محتوای برنامه ریزی شده و مدیریت دستگاه مبتنی بر برنامه به WiFi وابسته است. با این حال، آنتن در داخل یک محفظه فشرده شامل صفحه نمایش، باتری، برد مدار و سایر اجزایی که ممکن است بر عملکرد RF تأثیر بگذارد، کار می کند. یک آنتن اختصاصی می تواند در اطراف ساختار فیزیکی قاب، باندهای عملیاتی، کانکتور، مسیریابی کابل و موقعیت نصب طراحی شود. راه حل Qianmu از برنامه های 2.4 گیگاهرتز و 5 گیگاهرتز، با مشخصات استاندارد از جمله امپدانس 50Ω، SWR ≤1.8، بهره 2-4 دسی بل، و FPC، PCB SMT یا پیکربندی های میله چسب خارجی پشتیبانی می کند. ابعاد سفارشی، کانکتورها، طول کابل و پارامترهای RF نیز برای طرح‌های مختلف دستگاه موجود است.

فهرست مطالب

1. چرا یک قاب عکس دیجیتال به آنتن اختصاصی وای فای نیاز دارد؟
2. چگونه آنتن داخل قاب عکس هوشمند کار می کند؟
3. خریداران چه مشخصاتی را باید ارزیابی کنند؟
4. کجا می توان از این آنتن ها استفاده کرد؟
5. آنتن وای فای چگونه باید نصب شود؟
6. چگونه سازندگان باید آنتن مناسب را انتخاب کنند؟
7. چرا Qianmu را برای تولید آنتن سفارشی در نظر بگیرید؟
8. سوالات متداول

چرا یک قاب عکس دیجیتال به آنتن اختصاصی وای فای نیاز دارد؟

یک قاب عکس دیجیتال هوشمند چیزی بیش از یک نمایشگر است. بسیاری از مدل‌های مدرن به روترها، برنامه‌های کاربردی تلفن همراه، پلتفرم‌های ابری یا سیستم‌های مدیریت محتوا متصل می‌شوند تا کاربران بتوانند از راه دور تصاویر را آپلود کنند و محتوای نمایش داده شده را مدیریت کنند. این امر باعث می شود ارتباطات بی سیم بخش مهمی از تجربه کلی محصول باشد.

مشکل این است که یک قاب عکس معمولا فضای داخلی محدودی دارد. صفحه نمایش، باتری، مین برد، بلندگو، قطعات فلزی و سایر لوازم الکترونیکی می توانند بر عملکرد آنتن تأثیر بگذارند. یک آنتن جهانی ممکن است در شرایط آزمایشگاهی کار کند اما پس از ادغام در محفظه کامل، رفتار متفاوتی از خود نشان دهد.

بنابراین یک آنتن اختصاصی در اطراف محیط برنامه واقعی طراحی شده است. اطلاعات محصول Qianmu نشان می دهد که راه حل آن برای قاب عکس های جمع و جور 7 اینچی تا 15.6 اینچی و برای تداخل احتمالی ناشی از صفحه نمایش، باتری و مادربرد بهینه شده است.

• از اتصال ابری پایدار و انتقال تصویر از راه دور پشتیبانی می کند.
• برای فضاهای نصب داخلی فشرده طراحی شده است.
• برای برنامه های بی سیم 2.4 گیگاهرتز و 5 گیگاهرتز موجود است.
• می توان با کانکتورها و طول کابل های مختلف پیکربندی کرد.
• از FPC، PCB SMT و ساختارهای آنتن چسب میله خارجی پشتیبانی می کند.

چگونه آنتن داخل قاب عکس هوشمند کار می کند؟

آنتن تبدیل دو طرفه بین سیگنال های الکتریکی و امواج الکترومغناطیسی را انجام می دهد. در طول انتقال، ماژول وای فای قاب عکس، سیگنال RF الکتریکی را به آنتن می فرستد. آنتن سیگنال را از طریق فضای اطراف به سمت یک روتر بی سیم یا نقطه دسترسی تابش می کند.

در طول دریافت، سیگنال‌های بی‌سیم از روتر توسط آنتن گرفته می‌شوند و برای پردازش توسط ماژول WiFi به سیگنال‌های الکتریکی تبدیل می‌شوند. این ارتباط دو طرفه عملکردهایی مانند:

1. آپلود تصویر از راه دور
2. همگام سازی عکس مبتنی بر ابر
3. به روز رسانی محتوای اپلیکیشن موبایل
4. مدیریت نمایش برنامه ریزی شده
5. کنترل دستگاه مبتنی بر شبکه

برای مهندسان محصول، عملکرد آنتن را نمی توان مستقل از محفظه ارزیابی کرد. محل نصب، فاصله از زمین، مسیریابی کابل، مواد اطراف و قطعات الکترونیکی مجاور همگی می توانند بر عملکرد عملی RF تأثیر بگذارند.

خریداران چه مشخصاتی را باید ارزیابی کنند؟

انتخاب آنتن صرفاً بر اساس ظاهر یا نوع رابط می تواند مشکلاتی را در طول آزمایش نمونه اولیه یا تولید انبوه ایجاد کند. مهندسان RF و تیم های خرید باید محدوده فرکانس، امپدانس، SWR، بهره، ساختار آنتن، مشخصات کابل، کانکتور و الزامات محیطی را قبل از تایید یک مدل بررسی کنند.

این پارامترها باید همیشه همراه با محفظه نهایی و ماژول بی سیم در نظر گرفته شوند. بهره اسمی بالاتر به طور خودکار به معنای عملکرد بهتر در هر محصول نیست زیرا کارایی آنتن و تطبیق آن به شدت به ساختار اطراف بستگی دارد.

کجا می توان از این آنتن ها استفاده کرد؟

یک آنتن اختصاصی می تواند دسته های مختلف محصولات قاب عکس هوشمند را پشتیبانی کند. نیاز رایج ارتباط بی سیم قابل اعتماد در یک محفظه الکترونیکی فشرده است.

• قاب عکس هوشمند خانگی:مناسب برای محصولات 7 اینچی، 8 اینچی، 10.1 اینچی، 12 اینچی و 15.6 اینچی.
• قاب های ابری صفحه لمسی:از محصولاتی پشتیبانی می کند که عکس ها را از طریق برنامه های تلفن همراه و پلتفرم های ابری دریافت می کنند.
• قاب های نمایش تجاری:قابل استفاده برای نمایشگرهای هتل، صفحه نمایش اطلاعات مهمانخانه، قاب های تبلیغاتی لابی، و محصولات نمایش شرکتی.
• محصولات هدیه قابل حمل:مفید برای قاب عکس های بی سیم با باتری که برای بازارهای تجارت الکترونیک مصرف کننده و فرامرزی طراحی شده اند.
• الکترونیک تعبیه شده:می تواند با راه حل های مادربرد مبتنی بر پلتفرم هایی مانند Rockchip، Allwinner و ESP32 یکپارچه شود.

برای محصولات غیر استاندارد، توسعه آنتن می تواند بر اساس نقشه های ساختاری، فضای نصب، الزامات رابط و ماژول بی سیم مورد استفاده دستگاه نهایی باشد.

آنتن وای فای چگونه باید نصب شود؟

نصب صحیح ضروری است زیرا حتی یک آنتن از نظر فنی مناسب نیز در صورت قرارگیری نادرست در داخل محفظه، می تواند با کاهش عملکرد مواجه شود.

مرحله 1: منطقه نصب را آماده کنید

قاب عکس را خاموش کنید و قاب پشتی را بردارید. محل نصب مورد نظر را تمیز کنید و مطمئن شوید که فضای کافی برای بدنه آنتن و کابل کواکسیال وجود دارد. از مکان‌هایی که سازه‌های فلزی ممکن است مسیر RF را مسدود کنند اجتناب کنید.

مرحله 2: آنتن را قرار دهید

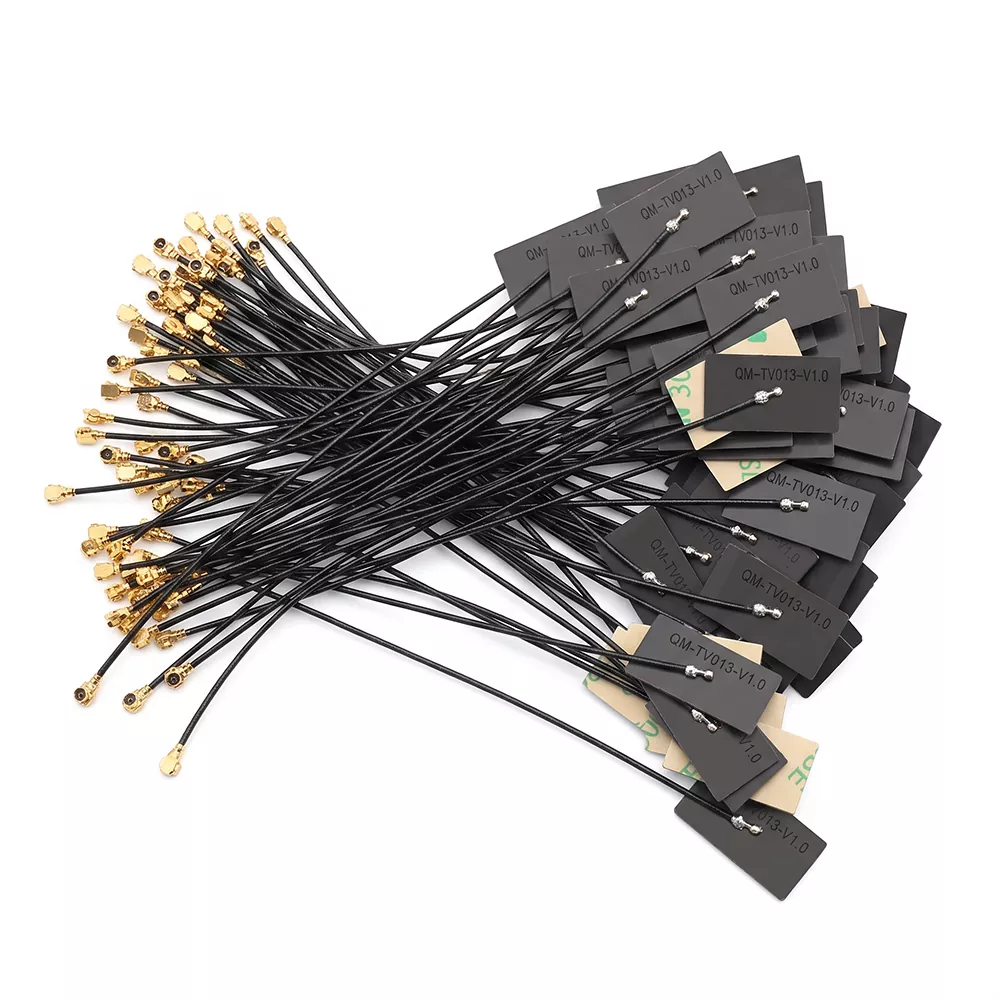

برای آنتن FPC، آنتن چسب را روی سطح داخلی مناسب قرار دهید. از تداخل مستقیم نمایشگر، باتری، اجزای برد اصلی و سایر موانع احتمالی RF اجتناب کنید. آنتن های میله ای چسب خارجی باید به طور ایمن در محل نصب تعیین شده خود قرار گیرند.

مرحله 3: اتصال و تست

آنتن را با استفاده از کانکتور RF صحیح به ماژول WiFi وصل کنید. کابل کواکسیال را مرتب نگه دارید و از خم شدن، فشرده شدن یا گره خوردن غیر ضروری اجتناب کنید. پس از مونتاژ مجدد محفظه، اتصال شبکه، انتقال تصویر از راه دور و عملکرد طولانی مدت را آزمایش کنید.

برای تولید انبوه، تولیدکنندگان باید از نقشه نصب استاندارد پیروی کنند. موقعیت دهی ثابت آنتن به کاهش تنوع بین واحدهای تولیدی کمک می کند.

چگونه سازندگان باید آنتن مناسب را انتخاب کنند؟

تیم‌های محصول باید انتخاب آنتن را به‌عنوان بخشی از سیستم کامل بی‌سیم ارزیابی کنند نه اینکه آن را به‌عنوان یک جزء مجزا در نظر بگیرند. چک لیست زیر می تواند به کاهش خطرات نمونه اولیه و تولید کمک کند.

1. باند بی سیم را تأیید کنید.تعیین کنید که آیا دستگاه به 2.4 گیگاهرتز، 5 گیگاهرتز یا عملکرد دو بانده نیاز دارد.
2. فضای نصب موجود را بررسی کنید.ناحیه آنتن را اندازه بگیرید و موقعیت نمایشگر، باتری، PCB و محفظه را در نظر بگیرید.
3. کانکتور RF را مطابقت دهید.بررسی کنید که آیا ماژول به IPEX4، MHF1، RP-SMA یا رابط دیگری نیاز دارد.
4. الزامات کابل را تعریف کنید.طول کابل و مسیریابی باید قبل از نهایی کردن آنتن تعیین شود.
5. ارزیابی عملکرد RF در محصول نهایی.آزمایش نمونه اولیه باید پس از نصب آنتن در محفظه واقعی انجام شود.
6. درخواست نمونه قبل از تولید عمدهاعتبار سنجی نمونه به تأیید سازگاری کمک می کند و خطر مشکلات سیگنال در مقیاس بزرگ را کاهش می دهد.
7. قابلیت سفارشی سازی را در نظر بگیرید.سازنده ای که قادر به تنظیم ابعاد، بهره، کانکتورها و مشخصات کابل باشد، بهتر می تواند از طرح های غیر استاندارد محصول پشتیبانی کند.

برای تیم های تدارکات، ارتباط مستقیم با سازنده آنتن می تواند شفاف سازی فنی، آزمایش نمونه، هماهنگی تولید و تغییرات بعدی طراحی را نیز ساده کند.

چرا Qianmu را برای تولید آنتن سفارشی در نظر بگیرید؟

کیانمو Communication بر تحقیق، توسعه و تولید آنتن‌های ارتباطی، از جمله آنتن‌های FPC، آنتن‌های PCB، آنتن‌های WiFi، آنتن‌های بلوتوث، آنتن‌های 5G، آنتن‌های GPS و راه‌حل‌های RF سفارشی تمرکز دارد.

برای برنامه های کاربردی قاب عکس دیجیتال، Qianmu به جای تکیه بر پیکربندی های عمومی آنتن، طرح های اختصاصی ارائه می دهد. قابلیت های تولید آن از سفارشی سازی بر اساس ابعاد محصول، ماژول های ارتباطی، فرکانس کاری، موقعیت نصب، الزامات اتصال و مشخصات کابل پشتیبانی می کند.

مشخصات محصول منتشر شده سازنده شامل انطباق با RoHS و REACH است، در حالی که کمک گواهینامه CE و FCC را می توان با توجه به الزامات پروژه ارائه کرد. برای پروژه های OEM و ODM، خریداران همچنین می توانند نمونه ها را قبل از حرکت به سمت تولید حجمی ارزیابی کنند.

برای اطلاعات بیشتر در مورد قابلیت‌های آنتن Qianmu، این قسمت را بررسی کنیدراه حل های تولید آنتن کیانمویا اختصاصی را مرور کنیدصفحه محصول آنتن وای فای قاب عکس دیجیتال.

سوالات متداول

آیا می توان ابعاد آنتن و رابط را سفارشی کرد؟

بله. Qianmu از سفارشی‌سازی ابعاد آنتن، طول کابل، پارامترهای بهره و انواع کانکتور با توجه به ساختار دستگاه، فضای نصب و رابط ماژول WiFi پشتیبانی می‌کند.

آیا آنتن از وای فای 2.4 گیگاهرتز و 5 گیگاهرتز پشتیبانی می کند؟

مشخصات استاندارد از 2400-2500 مگاهرتز و 5150-5850 مگاهرتز پشتیبانی می کند. تنظیمات باند خاص را می توان با توجه به ماژول بی سیم و الزامات برنامه مورد بحث قرار داد.

کدام ساختار آنتن برای قاب عکس دیجیتال موجود است؟

ساختارهای موجود شامل آنتن‌های انعطاف‌پذیر FPC، آنتن‌های PCB SMT و آنتن‌های میله‌ای چسبنده خارجی است. ساختار مناسب به محفظه، فضای موجود، روش نصب و طراحی RF بستگی دارد.

قبل از ثبت سفارش انبوه چه مواردی را باید آزمایش کرد؟

تولیدکنندگان باید آنتن را در محفظه محصول نهایی آزمایش کنند و پایداری بی سیم، انتقال تصویر از راه دور، قابلیت اطمینان اتصال و عملکرد را در شرایط عملیاتی واقعی ارزیابی کنند. این به شناسایی مسائل یکپارچه سازی قبل از تولید انبوه کمک می کند.

آیا می توان از آنتن برای محصولات نمایشگر دیجیتال تجاری استفاده کرد؟

بله. محدوده برنامه شامل قاب های نمایشگر هوشمند تجاری، نمایشگرهای هتل و مهمانخانه، قاب های تبلیغاتی لابی، محصولات نمایشگر شرکتی و سایر برنامه های کاربردی قاب عکس دیجیتال متصل است.

نتیجه گیری

یک اتصال بی سیم قابل اعتماد برای قاب های عکس هوشمند مدرن که به همگام سازی ابری و مدیریت محتوای از راه دور بستگی دارد ضروری است. انتخاب یک آنتن بر اساس فرکانس، تطابق RF، فضای نصب، کانکتور، مسیریابی کابل و عملکرد واقعی محفظه می تواند به سازندگان کمک کند تا یک سیستم بی سیم سازگارتر بسازند. اگر در حال توسعه یک قاب عکس جدید، جایگزینی آنتن موجود، یا برنامه ریزی تولید OEM/ODM هستید،با ما تماس بگیریدبرای بحث در مورد ابعاد آنتن، فرکانس مورد نیاز، پیکربندی کانکتور، نمونه ها و نیازهای تولید سفارشی با تیم مهندسی Qianmu.
