چرا آنتن هدفون انعطاف‌پذیر برای دستگاه‌های صوتی بی‌سیم نسل بعدی ضروری است؟

همانطور که هدفون‌ها و هدفون‌های بی‌سیم کوچک‌تر، هوشمندتر و دارای ویژگی‌های غنی‌تر می‌شوند، طراحی آنتن نقش مهمی را در حفظ ارتباطات بی‌سیم قابل اعتماد بازی می‌کند.کیانمورا توسعه می دهدآنتن هدفون انعطاف پذیربرای هدفون‌های TWS، هدفون‌های بی‌سیم، دستگاه‌های هدایت استخوان و سایر محصولات صوتی بلوتوث فشرده، ارائه راه‌حل‌های RF انعطاف‌پذیر، فوق‌العاده نازک و قابل تنظیم برای برنامه‌های کاربردی با فضای محدود.

یک آنتن قابل اعتماد برای برقراری ارتباط پایدار بلوتوث ضروری است، به خصوص زمانی که هدفون های بی سیم باید در فضاهای داخلی بسیار فشرده و نامنظم کار کنند. الفآنتن هدفون انعطاف پذیراز یک بستر انعطاف پذیر PI یا LCP با الگوی تشعشع رسانای دقیق استفاده می کند که به آنتن اجازه می دهد تا با سطوح منحنی مطابقت داشته باشد و در عین حال عملکرد RF قابل اعتماد را حفظ کند.

فهرست مطالب

• چرا طراحی آنتن در هدفون های مدرن بسیار مهم است؟
• آنتن هدفون انعطاف پذیر چیست؟
• آنتن هدفون انعطاف پذیر چگونه کار می کند؟
• مزایای اصلی آنتن هدفون انعطاف پذیر چیست؟
• کجا می توان از آنتن های هدفون انعطاف پذیر استفاده کرد؟
• خریداران چه مشخصات فنی را باید در نظر بگیرند؟
• چگونه با آنتن های سنتی مقایسه می شود؟
• سازندگان چگونه باید آنتن مناسب را انتخاب کنند؟
• چرا ساخت و تست RF اهمیت دارد؟
• سوالات متداول
• نتیجه گیری

چرا طراحی آنتن در هدفون های مدرن بسیار مهم است؟

هدفون‌های بی‌سیم برای تبادل صدا و کنترل داده‌ها با گوشی‌های هوشمند، تبلت‌ها، رایانه‌ها و سایر دستگاه‌های دارای بلوتوث به ارتباطات فرکانس رادیویی متکی هستند. اگرچه یک آنتن تنها مقدار کمی از فضای فیزیکی را اشغال می کند، طراحی آن می تواند تأثیر زیادی بر عملکرد بی سیم داشته باشد.

محیط داخلی هدفون های TWS مدرن به ویژه چالش برانگیز است. باتری ها، بلندگوها، میکروفون ها، اجزای شارژ، پردازنده ها، ساختارهای محافظ و اجزای مکانیکی همگی برای فضای محدود با هم رقابت می کنند. در همان زمان، آنتن نزدیک به بدن انسان عمل می کند، که می تواند بر انتشار RF و ویژگی های سیگنال تأثیر بگذارد.

راه حل های آنتن سنتی ممکن است به فضای اختصاصی PCB یا یک منطقه نصب نسبتا بزرگ نیاز داشته باشند. یک آنتن انعطاف پذیر به مهندسان آزادی بیشتری می دهد تا عنصر تشعشع را در امتداد سطوح داخلی منحنی، محفظه باتری، ساقه یا سایر مناطق موجود قرار دهند.

برای سازندگانی که محصولات بلوتوث فشرده را توسعه می دهند، انتخاب آنتن باید در مراحل اولیه طراحی مکانیکی و RF به جای اینکه به عنوان یک جزء مونتاژ نهایی در نظر گرفته شود، در نظر گرفته شود.

آنتن هدفون انعطاف پذیر چیست؟

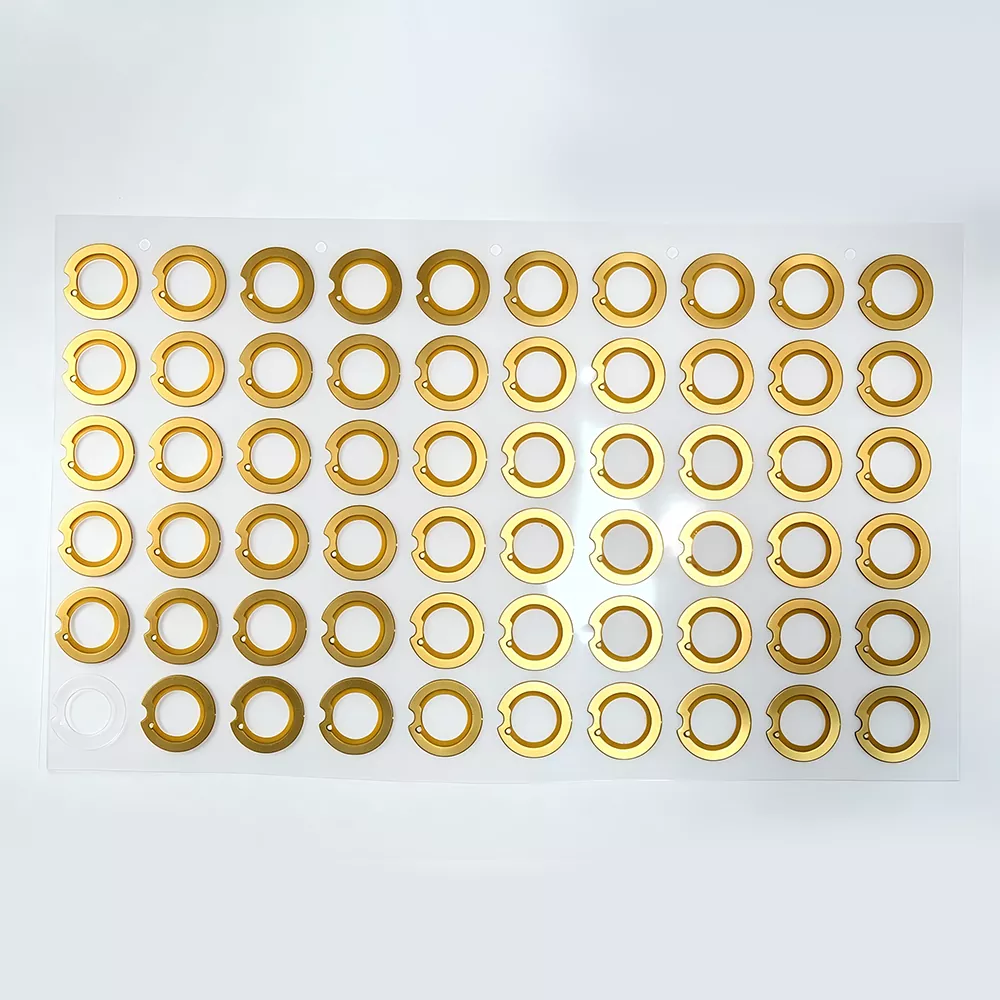

A آنتن هدفون انعطاف پذیریک آنتن RF مینیاتوری است که برای دستگاه های صوتی بی سیم فشرده طراحی شده است. به طور کلی از یک بستر انعطاف پذیر PI یا LCP با الگوی تشعشع رسانایی که از طریق فرآیندهای ساخت و اچ کردن دقیق تشکیل شده است استفاده می کند.

برخلاف آنتن‌های PCB صلب، ساختار انعطاف‌پذیر می‌تواند خم شود و با سطوح منحنی یا نامنظم مطابقت داشته باشد. این امر آن را مخصوصاً برای محصولاتی مناسب می کند که در آن حفره آنتن موجود باریک، منحنی است یا با اجزای سفت و سخت معمولی سخت است.

آنتن‌های هدفون انعطاف‌پذیر معمولاً برای باند 2.4 گیگاهرتز بلوتوث ISM طراحی شده‌اند و می‌توانند از برنامه‌های بلوتوث مدرن پشتیبانی کنند. بسته به پروژه، سازندگان می توانند ابعاد آنتن، بستر، طول سرب، پیکربندی ترمینال و روش نصب را برای مطابقت با معماری محصول سفارشی کنند.

این انعطاف‌پذیری طراحی، آنتن‌های مبتنی بر FPC را برای هدفون‌های TWS، هدفون‌های بی‌سیم، هدفون‌های رسانایی استخوانی، دستگاه‌های بند گردن و سایر محصولات بی‌سیم فشرده جذاب می‌کند.

آنتن هدفون انعطاف پذیر چگونه کار می کند؟

اصل کار یک آنتن هدفون انعطاف پذیر بر اساس تبدیل سیگنال های RF الکتریکی به امواج الکترومغناطیسی و دریافت انرژی الکترومغناطیسی از محیط اطراف است.

1. چیپست بلوتوث یک سیگنال الکتریکی با فرکانس بالا تولید می کند.
2. سیگنال RF از طریق مسیر انتقال به سمت آنتن حرکت می کند.
3. الگوی تابش رسانا سیگنال الکتریکی را به انرژی الکترومغناطیسی تبدیل می کند.
4. آنتن سیگنال را به محیط اطراف تابش می کند.
5. در طول دریافت، آنتن سیگنال های الکترومغناطیسی ارسال شده توسط دستگاه بلوتوث جفت شده را می گیرد.
6. انرژی RF دریافتی به سیگنال الکتریکی تبدیل شده و به ماژول ارتباطی بلوتوث منتقل می شود.

از آنجایی که هدفون ها و هدفون ها در نزدیکی بدن انسان قرار می گیرند، تطبیق آنتن، اتصال به زمین، و موقعیت از اهمیت ویژه ای برخوردار است. بدن انسان، باتری، اجزای فلزی و مواد محفظه همگی می‌توانند بر ویژگی‌های امپدانس و تشعشع آنتن تأثیر بگذارند.

بنابراین تنظیم صحیح RF ضروری است. یک آنتن با طراحی خوب باید در داخل محفظه واقعی محصول ارزیابی شود نه اینکه فقط به عنوان یک جزء جدا شده آزمایش شود. این به مهندسان کمک می کند تا جلوه های تنظیم را شناسایی کرده و عملکرد بی سیم نهایی را بهینه کنند.

مزایای اصلی آنتن هدفون انعطاف پذیر چیست؟

ساختار فوق العاده نازک

فضا یکی از بزرگترین چالش ها در توسعه هدفون TWS است. ساختار آنتن FPC انعطاف پذیر به سازندگان اجازه می دهد تا یک جزء RF را در فضاهای باریک بدون اشغال حجم مکانیکی بیش از حد ادغام کنند.

بسته به پیکربندی، ضخامت آنتن منعطف را می توان در حدود 0.12-0.30 میلی متر، با گزینه های رایج شامل 0.15 میلی متر، 0.20 میلی متر و 0.25 میلی متر در دسترس قرار داد. این به طراحان محصول کمک می کند تا فضای داخلی ارزشمند را بهینه کنند.

انعطاف پذیری عالی

بستر انعطاف پذیر به آنتن اجازه می دهد تا سطوح داخلی منحنی و نامنظم را دنبال کند. این امر به ویژه زمانی مفید است که یک آنتن صلب معمولی نتواند در ساختار موجود جا شود.

برای محصولاتی که در معرض خمش مکرر یا حرکت مکانیکی قرار دارند، دوام خمشی یکی دیگر از ملاحظات مهم است. انتخاب مناسب بستر و طراحی چسب می تواند قابلیت اطمینان مکانیکی را در طول استفاده طولانی مدت بهبود بخشد.

عملکرد پایدار RF بلوتوث

عملکرد آنتن به چیزی بیشتر از خود عنصر تشعشع بستگی دارد. طراحی نقطه تغذیه، زمین، تطبیق امپدانس، موقعیت نصب و اجزای نزدیک همگی می توانند بر ویژگی های RF تأثیر بگذارند.

به همین دلیل، یک تامین کننده حرفه ای آنتن باید بتواند به جای تهیه آنتن استاندارد، پشتیبانی از طراحی RF و توصیه های تنظیم را ارائه دهد.

مونتاژ آسان

آنتن های انعطاف پذیر را می توان با پشتی چسب مقاوم در برابر حرارت عرضه کرد که به آنها اجازه می دهد مستقیماً به سطح داخلی مورد نظر متصل شوند. این می تواند نیاز به سازه های ثابت مکانیکی اضافی را کاهش دهد و مونتاژ را ساده کند.

قابلیت سفارشی سازی بالا

محفظه های مختلف هدفون به هندسه های آنتن متفاوتی نیاز دارند. یک راه حل سفارشی می تواند تغییرات زیر را در خود جای دهد:

• طرح کلی و ابعاد آنتن
• فرکانس کاری
• طول سرب
• نوع کانکتور و ترمینال
• بستر PI یا LCP
• محل نصب
• شعاع خمشی
• ساختار مسکن محصول

کجا می توان از آنتن های هدفون انعطاف پذیر استفاده کرد؟

اگرچه این فناوری به شدت با هدفون های TWS مرتبط است، آنتن های انعطاف پذیر می توانند طیف وسیع تری از محصولات صوتی بی سیم فشرده را پشتیبانی کنند.

خریداران چه مشخصات فنی را باید در نظر بگیرند؟

هنگام تهیه یک آنتن انعطاف پذیر از یک سازنده یا تامین کننده چینی، خریداران باید مشخصات الکتریکی و مکانیکی را ارزیابی کنند. آنتنی که متناسب با فضای موجود است ممکن است پس از نصب در داخل محصول نهایی همچنان به تنظیم RF نیاز داشته باشد.

این مقادیر باید به عنوان مشخصات مرجع در نظر گرفته شوند. عملکرد نهایی به طراحی آنتن، طرح PCB، ساختار زمین، مواد محفظه، موقعیت نصب و معماری کلی RF بستگی دارد.

چگونه با آنتن های سنتی مقایسه می شود؟

سازندگان به طور کلی چندین فناوری آنتن را در نظر دارند، از جمله آنتن های فنری، آنتن های PCB صلب و آنتن های FPC انعطاف پذیر. مناسب ترین گزینه به معماری محصول، فضای موجود، هدف هزینه، نیازهای RF و حجم تولید مورد انتظار بستگی دارد.

برای هدفون‌هایی با ساختار بدنه نامنظم یا فضای داخلی بسیار محدود، ساختار FPC انعطاف‌پذیر می‌تواند مزیت یکپارچه‌سازی مکانیکی قابل‌توجهی را فراهم کند. طراحان آنتن را قادر می سازد به جای اینکه کل ساختار محصول را برای قرار دادن یک آنتن سفت و سخت بخواهند، روی اجزای موجود کار کنند.

سازندگان چگونه باید آنتن مناسب را انتخاب کنند؟

انتخاب آنتن هدفون باید با محصول نهایی شروع شود تا با کاتالوگ آنتن عمومی. عوامل زیر می توانند به سازندگان کمک کنند تا تصمیمات قابل اعتمادتری بگیرند.

1. فضای موجود را اندازه گیری کنید.اطلاعات دقیقی در مورد طول، عرض، ارتفاع، منحنی ها و اجزای اطراف حفره آنتن ارائه دهید.
2. الزامات RF را تعریف کنید.محدوده فرکانس بلوتوث، فاصله ارتباطی مورد انتظار، الزامات امپدانس و مکان آنتن را تأیید کنید.
3. مصالح مسکن را در نظر بگیرید.پلاستیک، فلز، باتری ها، اجزای محافظ و سایر ساختارهای رسانا می توانند بر عملکرد RF تأثیر بگذارند.
4. نیازهای مکانیکی را ارزیابی کنید.محصولاتی که در معرض ارتعاش، حرکت یا خمش مکرر قرار می گیرند به انعطاف پذیری و عملکرد اتصال مناسب نیاز دارند.
5. درخواست نمونه اولیهآزمایش آنتن در داخل محفظه واقعی نتایج معنی داری نسبت به ارزیابی مستقل آنتن ارائه می دهد.
6. بررسی قابلیت های تولیدبرای پروژه های تولید انبوه، ثبات کیفیت، تست RF، سفارشی سازی، مستندسازی و قابلیت تحویل را ارزیابی کنید.

ارائه نقشه های دقیق دوبعدی یا سه بعدی محصول در مرحله توسعه به سازنده آنتن اجازه می دهد تا طراحی را به طور موثرتری بهینه کند. اعتبار سنجی نمونه اولیه می تواند به کاهش خطر کشف مشکلات RF پس از شروع ابزار و تولید انبوه کمک کند.

چرا ساخت و تست RF اهمیت دارد؟

عملکرد آنتن به شدت به قوام ساخت بستگی دارد. تغییرات کوچک در ابعاد، الگوهای رسانا، موقعیت کانکتور، محل قرارگیری چسب یا ویژگی های زیرلایه می تواند بر نتیجه نهایی RF تأثیر بگذارد.

بنابراین، یک سازنده آنتن با تجربه باید چیزی بیش از یک قطعه فیزیکی ارائه دهد. مهندسی RF، توسعه نمونه، تطبیق امپدانس، تنظیم، بازرسی تولید، و مستندات فنی همگی می توانند به فرآیند توسعه محصول قابل پیش بینی تر کمک کنند.

تست RF حرفه ای می تواند شامل تایید عملکرد در یک محفظه آنکوئیک، تست محیطی، چرخه دما، تست های خمش مکانیکی و سایر روش های کنترل کیفیت با توجه به الزامات برنامه باشد.

برای تدارکات بین المللی، اسناد و مدارک و تضمین کیفیت نیز مهم هستند. بسته به پروژه، خریداران ممکن است به اسناد انطباق مواد، گزارش های بازرسی، اطلاعات بسته بندی، اسناد تجاری و سایر پشتیبانی های مرتبط با صادرات نیاز داشته باشند.

سوالات متداول

Q1: آنتن هدفون انعطاف پذیر چیست؟

آنتن هدفون انعطاف‌پذیر یک آنتن RF نازک و قابل خم شدن است که برای محصولات صوتی بی‌سیم فشرده مانند هدفون‌های TWS، هدفون‌های بلوتوث، هدفون‌های رسانایی استخوانی و هدست‌های بی‌سیم طراحی شده است. بستر انعطاف پذیر آن به آن اجازه می دهد تا با سطوح داخلی منحنی مطابقت داشته باشد.

Q2: آیا آنتن هدفون انعطاف پذیر از بلوتوث 5.3 پشتیبانی می کند؟

بله. آنتن 2.4 گیگاهرتزی که به درستی طراحی شده باشد را می توان با برنامه های بلوتوث 5.3 استفاده کرد که طرح RF، تطبیق امپدانس، زمین و شرایط نصب به درستی اجرا شود.

Q3: آیا می توان ابعاد آنتن را سفارشی کرد؟

بله. آنتن های انعطاف پذیر را می توان با توجه به فضای داخلی و ساختار مکانیکی محصول سفارشی کرد. پارامترهایی مانند طول، عرض، شکل، ضخامت، طول سرب، پیکربندی کانکتور و روش نصب را می توان با توجه به نیاز پروژه تنظیم کرد.

Q4: کدام مواد بستر معمولاً در دسترس هستند؟

PI و LCP معمولاً از مواد بستر آنتن انعطاف پذیر استفاده می شوند. مواد مناسب به ویژگی‌های RF مورد نیاز، انعطاف‌پذیری مکانیکی، شرایط دما، الزامات قابلیت اطمینان و هزینه تولید هدف بستگی دارد.

Q5: آیا یک آنتن انعطاف پذیر می تواند از پشتیبان چسب استفاده کند؟

بله. پشتی چسب می تواند نصب را با اجازه دادن به آنتن به طور مستقیم به سطح داخلی مورد نظر ساده کند. نوع چسب باید با توجه به دمای عملیاتی، مواد محفظه، فرآیند مونتاژ و شرایط خدمات مورد انتظار انتخاب شود.

Q6: خریداران چه اطلاعاتی باید هنگام درخواست آنتن سفارشی ارائه دهند؟

خریداران به طور ایده آل باید نقشه های محصول، فضای آنتن موجود، اطلاعات چیدمان PCB، باند فرکانس هدف، الزامات اتصال، مواد مسکن، موقعیت نصب، الزامات مکانیکی و محیط برنامه مورد انتظار را ارائه دهند. این اطلاعات به سازنده کمک می کند تا راه حل مناسب تری برای آنتن ایجاد کند.

Q7: چرا باید عملکرد آنتن در محصول نهایی آزمایش شود؟

آنتن به طور مستقل کار نمی کند. باتری ها، PCB ها، قطعات فلزی، محفظه پلاستیکی، سازه های زمین و بدن انسان همگی می توانند بر عملکرد RF تأثیر بگذارند. بنابراین آزمایش آنتن در داخل محفظه نهایی ارزیابی واقعی تری از پایداری اتصال و عملکرد کلی بی سیم ارائه می دهد.

نتیجه گیری

تقاضای فزاینده برای محصولات صوتی بی‌سیم کوچکتر و هوشمندتر، چالش‌های پیچیده‌تر یکپارچه‌سازی آنتن را ایجاد می‌کند. الفآنتن هدفون انعطاف پذیربا ترکیب ابعاد فشرده، انعطاف‌پذیری مکانیکی، هندسه قابل تنظیم و عملکرد قابل اعتماد بلوتوث RF راه‌حلی مؤثر ارائه می‌دهد. برای هدفون‌های TWS، هدفون‌های رسانای استخوانی، دستگاه‌های بند گردن و سایر محصولات بی‌سیم فشرده، فناوری آنتن انعطاف‌پذیر می‌تواند آزادی طراحی بیشتری را فراهم کند و در عین حال به تولیدکنندگان کمک می‌کند بر ساختارهای داخلی شلوغ غلبه کنند.

برای شرکت‌هایی که راه‌حل آنتن سفارشی‌شده را تامین می‌کنند، همکاری با یک سازنده با تجربه می‌تواند توسعه نمونه اولیه، تنظیم RF، آزمایش و تولید انبوه را ساده کند. اگر در حال توسعه یک هدفون بی‌سیم، هدفون TWS یا محصول صوتی بلوتوث هستید و به آنتنی متناسب با نیازهای مکانیکی و RF خاص خود نیاز دارید،با ما تماس بگیریدبرای بحث در مورد نقشه ها، مشخصات فنی، الزامات سفارشی سازی، نمونه ها و برنامه های تولید خود با تیم مهندسی آنتن Qianmu.
