آنتن 2G/3G/4G LTE

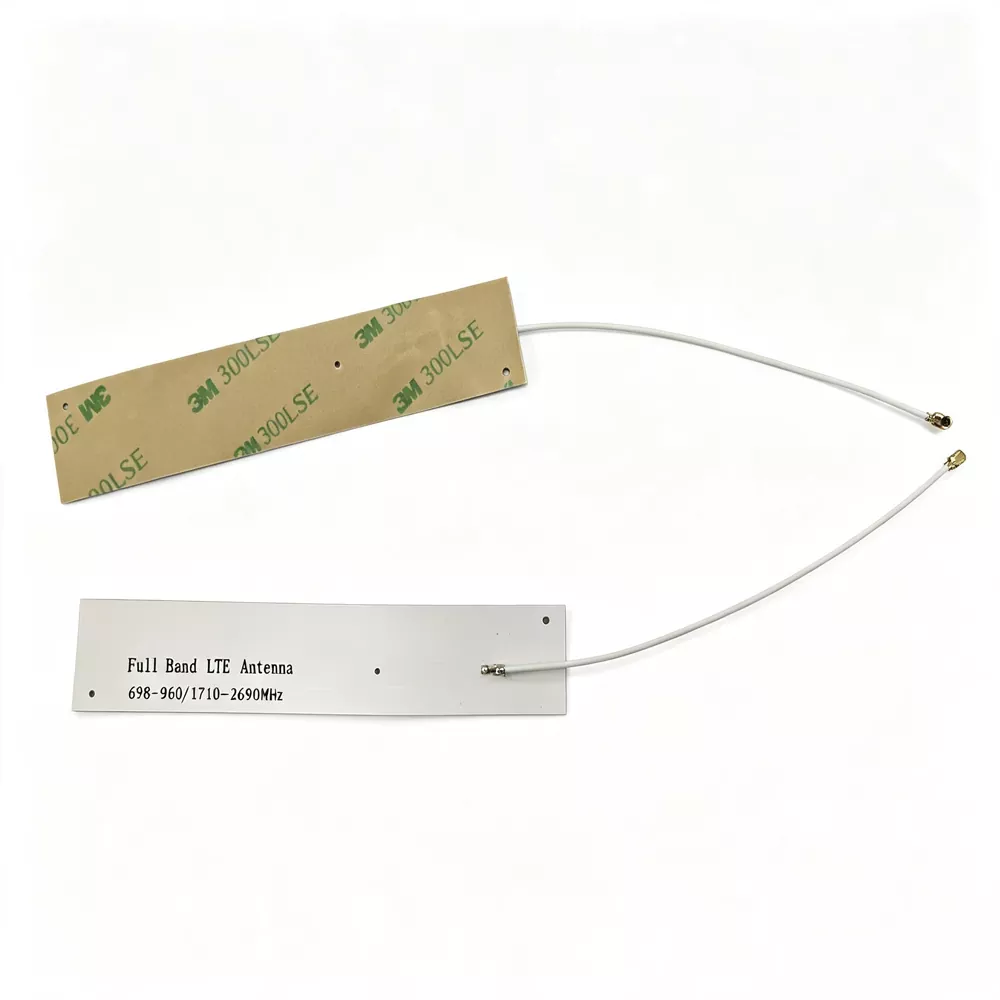

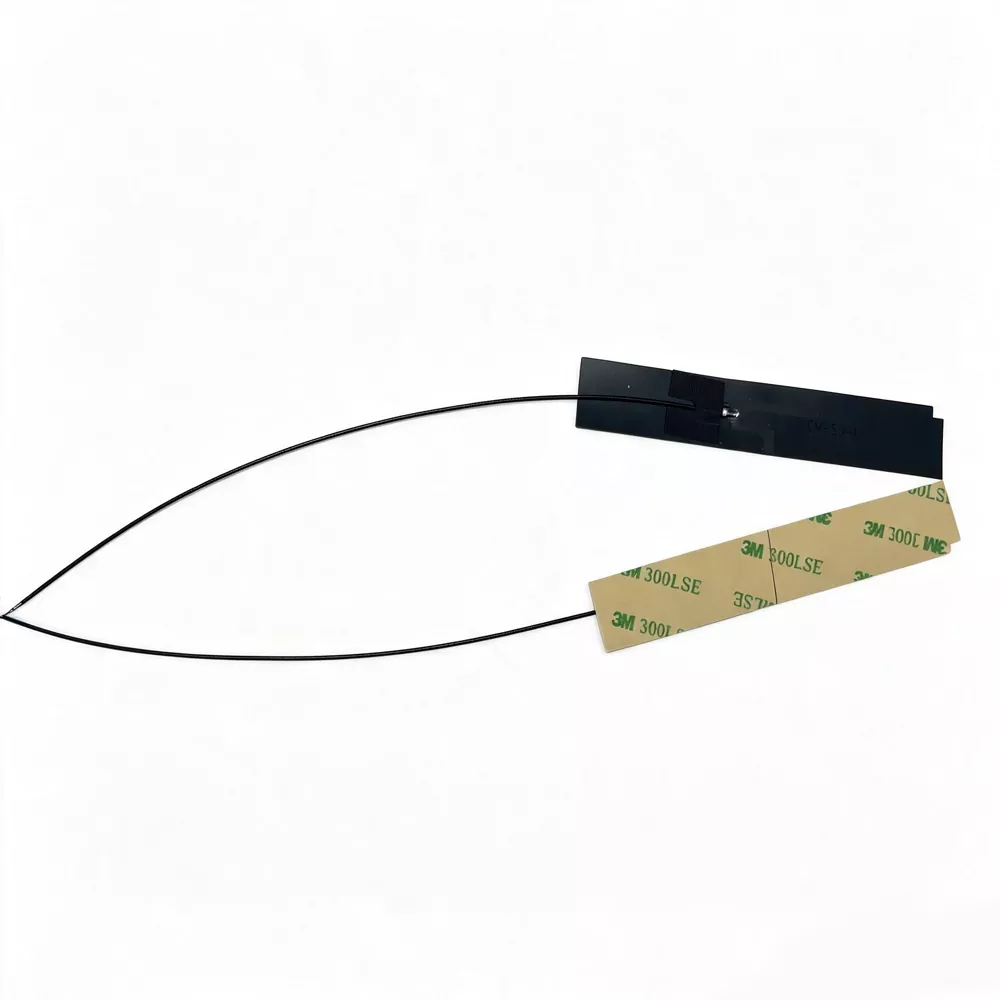

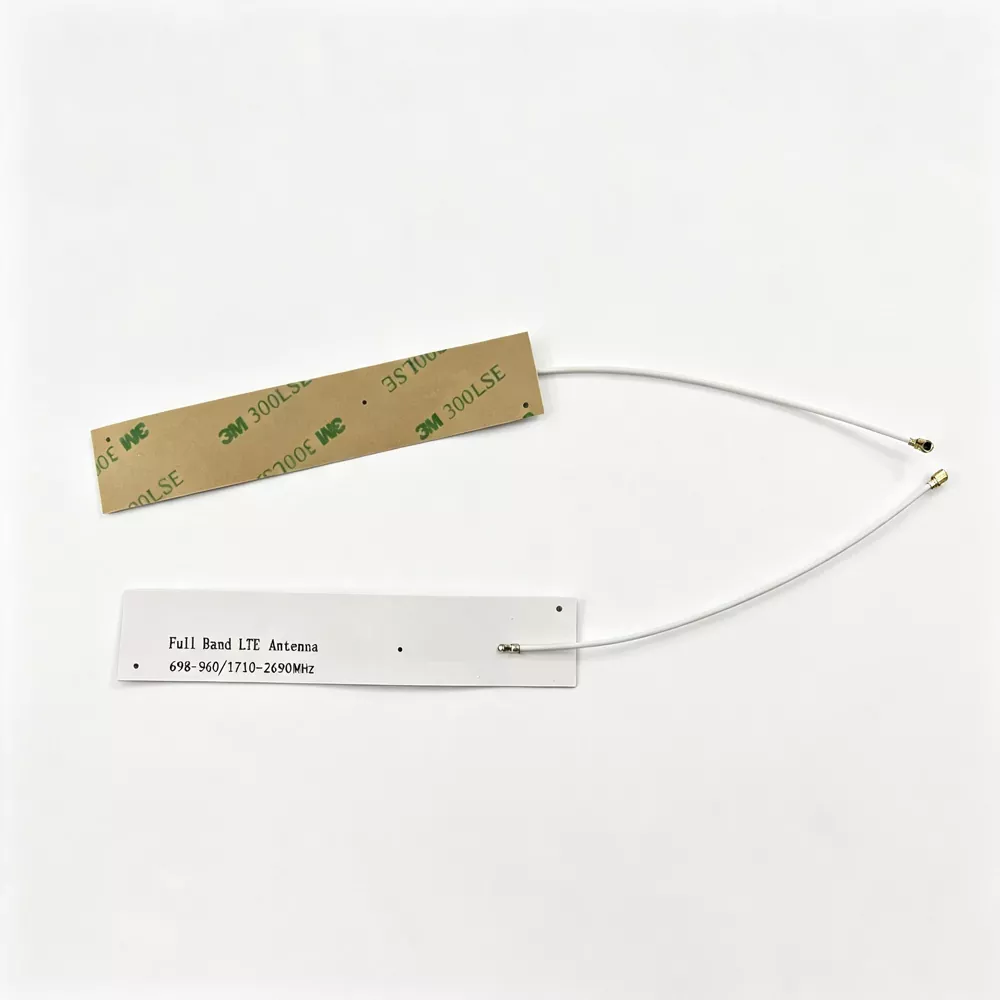

آنتن 2G/3G/4G LTE یک آنتن ارتباطات سلولی تمام باند داخلی سبک، انعطاف پذیر و قابل خم شدن است. برخلاف آنتن معمولی نصب سطحی، این محصول از برد مدار انعطاف پذیر FPC + فرآیند لحیم کاری مستقیم کواکسیال استفاده می کند. آنتن سبک، نازک، نرم است و می تواند آزادانه در سطح منحنی و فضای باریک شکاف داخل دستگاه قرار بگیرد. از انتقال و دریافت سیگنال چند شبکه ای 2G GSM، 3G WCDMA و 4G LTE پشتیبانی می کند. در حال حاضر این نوع آنتن ارتباطی داخلی ترجیح داده شده برای دستگاه‌های هوشمند iot کوچک است که به طور گسترده نقاط درد صنعت مانند فضای داخلی کوچک، سیگنال ضعیف، تماس ناپایدار و مقاومت ضعیف در برابر لرزش دستگاه را حل می‌کند.

اصل عملیات

این آنتن کواکسیال جوش داده شده FPC 2G/3G/4G LTE بر اساس اصل فرکانس رادیویی آرایه نوسان ساز میکرواستریپ انعطاف پذیر کار می کند و سیگنال ها را با فیدرهای محافظ کواکسیال ارسال می کند. این به سه بخش تقسیم می شود: لایه تابش سیگنال، لایه زیرلایه عایق و لایه انتقال محافظ. منطق کار پایدار و کارآمد است:

• اصل تشعشع Rf: سطح تخته FPC به طور دقیق خطوط نوسان ساز چند بانده را حکاکی می کند، دقیقاً با نقاط تشدید باند کامل 2G/3G/4G مطابقت دارد، بدون مناطق مرده باند، نسبت موج ایستاده باند کامل اندازه گیری شده ≤1.5 پایدار است، از دست دادن بازتاب سیگنال بسیار کم است.

• مزایای انتقال جوشی: خط کواکسیال و صفحه نوسان ساز FPC به صورت یک تکه با لحیم کاری قلع در دمای بالا تشکیل می شوند. در مقایسه با سازه معمولی پرچ شده و گیره دار، عملکرد لرزه ای اندازه گیری شده تا 85 درصد بهبود یافته است و در محیط ارتعاش طولانی مدت، ریزش تماس صفر و قطع سیگنال صفر وجود دارد.

• مکانیسم ضد تداخل محافظ: ساختار محافظ دولایه خط کواکسیال RG1.13 به طور موثر نویز الکترومغناطیسی را از CPU، منبع تغذیه و تراشه برد اصلی تجهیزات جدا می کند. با اندازه گیری در محیط تداخل داخلی تجهیزات، حساسیت دریافت سیگنال 3-5 دسی بل افزایش می یابد.

• ویژگی های تابش همه جهته: طراحی انتقال و دریافت همه جهته مسطح می تواند خروجی سیگنال پایدار را در سناریوهایی که پوسته محصور شده و پوشش فلزی دستگاه مسدود شده است، حفظ کند، و میزان موفقیت شبکه های بیرونی دستگاه iot تا 28 درصد افزایش یافته است.

راهنمای نصب و استفاده

این آنتن FPC دارای نصب تعبیه شده است، کارکرد آن آسان است، برای مونتاژ تولید انبوه مناسب است و نیازی به اشکال زدایی حرفه ای ندارد. مراحل به شرح زیر است:

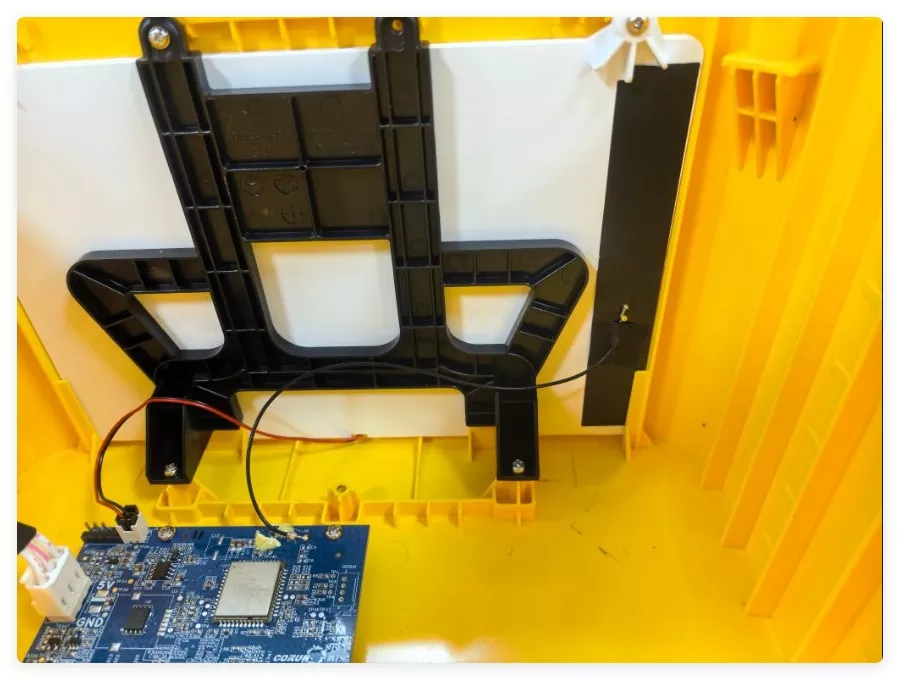

1. انتخاب مکان: برای جلوگیری از مسدود شدن سیگنال و تداخل، یک منطقه باز در داخل دستگاه، دور از تراشه مادربرد، منبع تغذیه و بدنه فلزی انتخاب کنید.

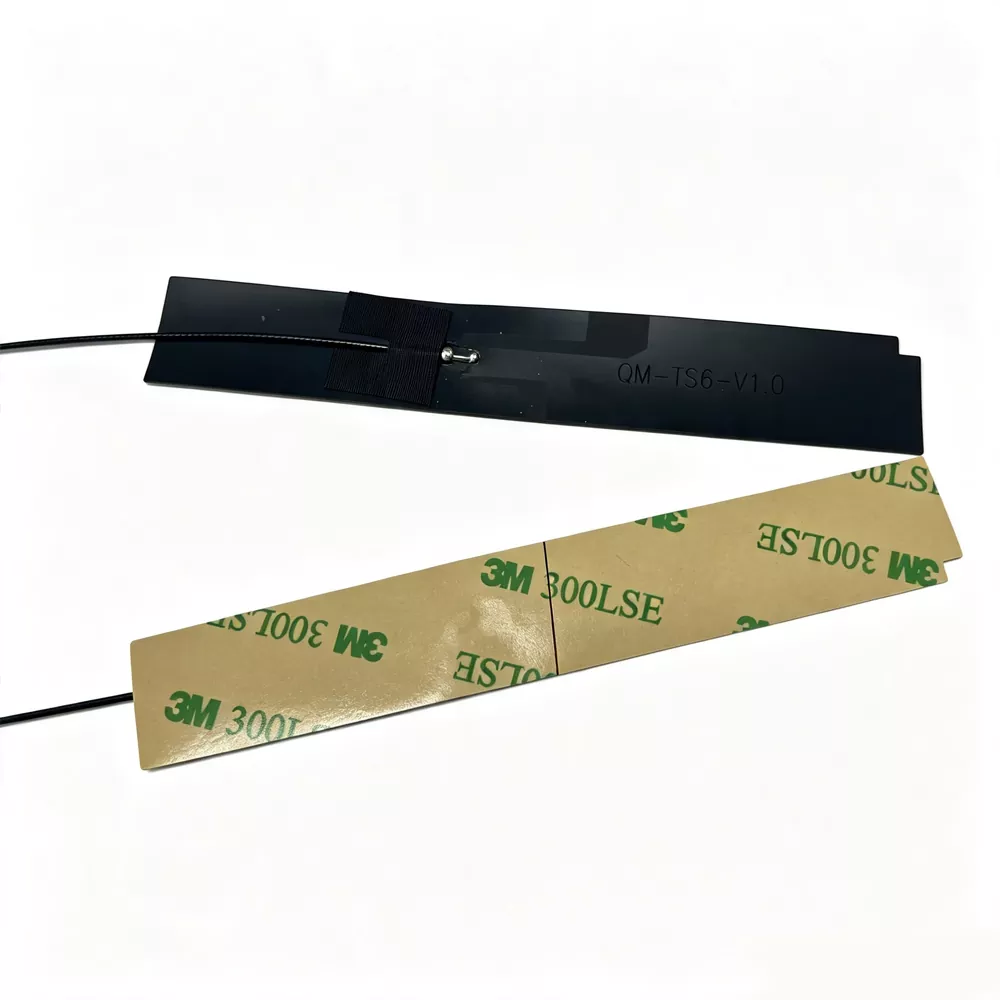

2. تناسب و تعمیر: پشت آنتن دارای چسب 3M با استحکام بالا است. پس از تمیز کردن لکه های گرد و غبار و روغن روی دیواره داخلی دستگاه، آن را صاف و محکم قرار دهید و در صورت نیاز خم کنید تا روی سطح منحنی دستگاه قرار گیرد.

3. اتصال رابط: رابط IPEX/SMA را دقیقاً در پشت به سوکت آنتن ماژول دستگاه وصل کنید و به آرامی آن را ببندید تا از کشیدن شدید سیم جلوگیری شود.

4. سازماندهی سیم: سیم های اضافی باید به طور مرتب ذخیره شوند تا از فشرده شدن، خم شدن یا چین های مرده جلوگیری شود و از آسیب به لایه محافظ که ممکن است بر سیگنال تأثیر بگذارد، جلوگیری شود.

5. تست روشن: پس از اتمام مونتاژ، شبکه را روشن کرده و به آن وصل کنید تا آزمایش کنید که تمام سیگنال های شبکه 2G/3G/4G به طور معمول دریافت می شوند و سپس تولید انبوه امکان پذیر است.

سوالات متداول

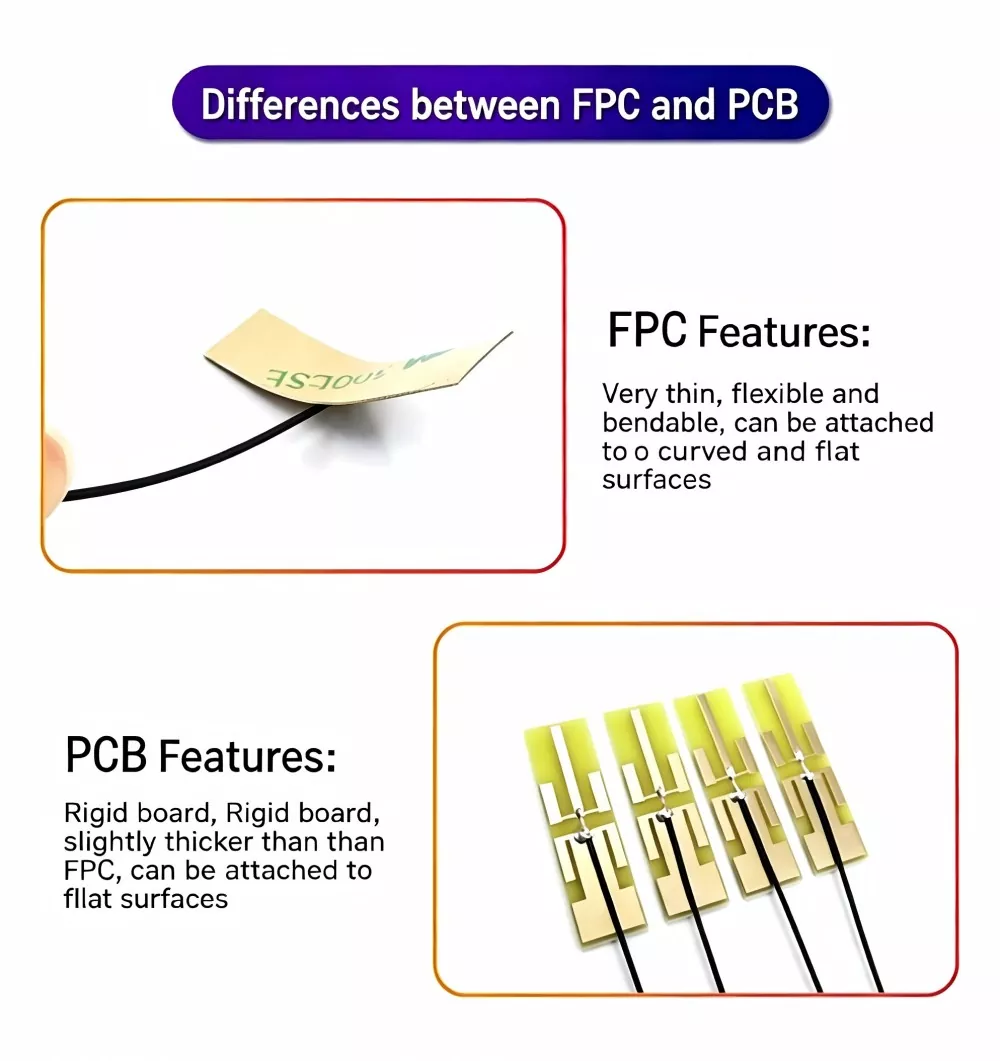

Q1: آیا می توان این آنتن کواکسیال جوش داده شده FPC 2G/3G/4G LTE را برای استفاده خم کرد؟

A1: بله. این محصول از مواد پایه FPC انعطاف پذیر ساخته شده است که می تواند آزادانه خم شود و بر روی سطوح منحنی نصب شود. متناسب با فضای کوچک داخلی دستگاه است و در صورت خم شدن معمولی بر عملکرد سیگنال تأثیر نمی گذارد.

Q2: آیا از طول کابل های سفارشی و انواع رابط پشتیبانی می کنید؟

A2: به طور کامل پشتیبانی می شود. به عنوان یک کارخانه منبع، طول خطوط قابل تنظیم از 10 سانتی متر تا 50 سانتی متر، رابط های قابل تعویض مانند SMA، BNC، IPEX، صفحه ابریشمی LOGO و تنظیم دقیق اندازه پشتیبانی می شود.

Q3: مزایای فرآیند لحیم کاری نسبت به آنتن چسبانده شده معمولی چیست؟

A3: جوشکاری خط کواکسیال در یک قطعه، بدون شکاف شل، مقاومت در برابر ضربه قوی تر، مقاومت کششی، عملکرد ضد پیری، به طور کامل مشکلات لرزش تجهیزات، سوسو زدن سیگنال و تماس ضعیف در محیط با دمای بالا را حل می کند، مناسب تر برای سناریوهای خشن صنعتی و خودرو.
