آنتن NB-IoT

سه نوع اصلی از آنتن‌های اینترنت اشیا در بازار موجود است: آنتن‌های پچ داخلی، آنتن‌های نصب شده بر روی وسیله نقلیه با مکنده و آنتن‌های ضدآب خارجی با پیچ.

آنتن NB-IoT که در این مقاله نشان داده شده است، متعلق به دسته آنتن‌های ضدآب فضای باز نصب‌شده با پیچ است. این به ویژه برای کابینت های کنترل الکتریکی صنعتی، جعبه های تجهیزات یکپارچه در فضای باز و پایانه های اینترنت اشیاء شهری طراحی شده است.

آنتن NB خارجی کابینه Qianmu Communication از NB-IoT تمام باند از 700 مگاهرتز تا 960 مگاهرتز پشتیبانی می کند و با شبکه های باند باریک سه اپراتور اصلی: China Mobile، China Unicom و China Telecom سازگار است. این دستگاه با دو اندازه پیچ معمولی M12 و M16 مطابق با استانداردهای سوراخ نصب اکثر کابینت های صنعتی داخلی و وارداتی موجود است.

آنتن خارجی برای کابینت های NB-IoT چیست؟

آنتن خارجی کابینت NB-IoT یک آنتن RF ضد آب است که برای تجهیزات صنعتی IoT طراحی شده است. به صورت خارجی بر روی کابینت تجهیزات نصب می شود تا انتقال سیگنال بی سیم پایدار را برای پایانه های NB-IoT در محیط های بیرونی و صنعتی فراهم کند.

اصل کار

بسیاری از مشتریان به اشتباه بر این باورند که آنتن فقط یک نوسان ساز فلزی است و محفظه ضد آب هیچ تاثیری بر عملکرد سیگنال ندارد. در واقع، طراحی ساختاری آنتن خارجی کابینت NB-IoT به طور مستقیم بر پایداری ارتباطات از راه دور در فضای باز تأثیر می گذارد. عملکرد کار را می توان از طریق تحلیلگرهای شبکه برداری و محفظه های آنکوئیک محافظت شده آزمایش و تأیید کرد.

1. ساختار تشدید نوسان ساز فرکانس پایین

NB-IoT در باند ارتباطی فرکانس پایین 700-960 مگاهرتز کار می‌کند که طول موج‌های بلندتر و نیازهای بالاتری برای طول نوسانگر و تطابق زمین دارد. این آنتن از عناصر تابشی مسی تقسیم‌بندی شده در داخل استفاده می‌کند، که دقیقاً با رزونانس با فرکانس پایین باند باریک مطابقت دارد و از افست رزونانس و افزایش موج ایستاده موجود در آنتن‌های کوتاه معمولی جلوگیری می‌کند.

2. ساختار تابشی جدا شده از کابینت

آنتن خارج از کابینت نصب می شود. پیچ فلزی برای تثبیت و اتصال زمین استفاده می شود، در حالی که نوسانگر یک فاصله ایزوله ایمن را از ورق فلزی کابینت حفظ می کند. این از محافظ سیگنال RF و جذب ناشی از محفظه فلزی جلوگیری می کند.

برای همان مشخصات، یک آنتن داخلی نصب شده در داخل کابینت فلزی ممکن است تضعیف ۶ تا ۹ دسی بل را تجربه کند، در حالی که آنتن خارجی NB-IoT دارای تضعیف کلی تنها ۱ تا ۲ دسی بل است.

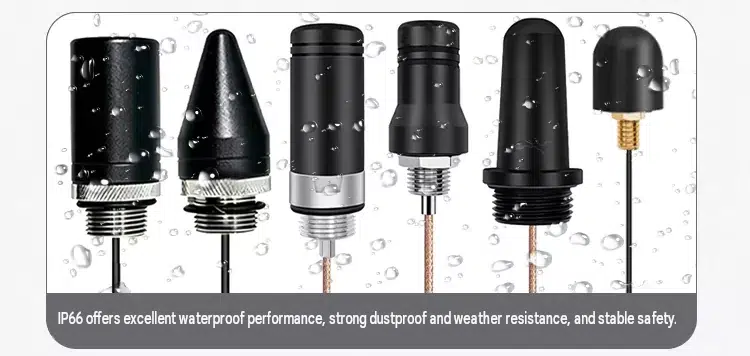

3. ساختار ضد آب چند لایه مهر و موم شده

این آنتن از یک واشر سیلیکونی ضد آب عقب، حلقه لاستیکی ضد آب رزوه‌ای و ساختار سیم خروجی تزریقی استفاده می‌کند تا سه لایه حفاظتی را ارائه دهد. آب باران و چگالش نمی تواند در طول کابل وارد کابینت شود. کابل کواکسیال 50Ω انتقال سیگنال RF پایدار را حفظ می کند و از رانش امپدانس ناشی از تغییرات دمای بیرون جلوگیری می کند.

4. ساختار سرکوب کننده سر و صدا

پایه آنتن یک حلقه اتصال به زمین اضافه می کند تا نویز الکترومغناطیسی تولید شده توسط منابع تغذیه، PLC و رله های داخل کابینت را فیلتر کند، سطح نویز را کاهش دهد و میزان موفقیت دسترسی به ایستگاه پایه ترمینال اینترنت اشیا را بهبود بخشد.

تجهیزات سازگار

آنتن NB-IoT برای پایانه های اینترنت اشیا که نیاز به محافظ کابینت فلزی و عملکرد طولانی مدت در فضای باز دارند طراحی شده است. برای دستگاه های غیرنظامی، تجاری و صنعتی مناسب است:

1. کابینت کنتور آب از راه دور هوشمند

تجهیزات آب و گاز شهری، جعبه های جمع آوری گاز، کابینت های نظارت و کنترل فشار خط لوله، و تجهیزات نظارت بر کیفیت آب آنلاین.

2. برق هوشمند و تجهیزات کنترل صنعتی

کابینت‌های جمع‌آوری برق در فضای باز، پایانه‌های نظارت بر توزیع ولتاژ پایین، کابینت‌های کنترل یکپارچه ذخیره‌سازی انرژی فتوولتائیک و متمرکزکننده‌های کنتور برق.

3. تجهیزات امنیتی شهر هوشمند

جعبه های نظارت بر گرد و غبار جاده ها، ایستگاه های نظارت بر محیط زیست و آب و هوا، کابینت های کنترل مانع پارکینگ و کنترلرهای هوشمند چراغ های خیابانی در فضای باز.

4. پایانه های اتوماسیون صنعتی

جعبه‌های کنترل جمع‌آوری داده‌های کارگاهی کارخانه، پایانه‌های موقعیت‌یابی لجستیک انبار، و کابینت‌های هشدار بی‌سیم نقص تجهیزات.

5. تجهیزات IoT کشاورزی

کابینت های نظارت بر خاک صحرایی، کابینت های کنترل کیفیت آب آبزی پروری و تجهیزات نظارت یکپارچه محیط گلخانه ای.

جدول پارامترهای فنی دقیق

بخش سوالات متداول

Q1: آیا طول کابل و کانکتور آنتن خارجی NB-IoT قابل تغییر است؟

ج: بله. مدل های استاندارد از طول کابل کواکسیال از 1.5 متر تا 10 متر پشتیبانی می کنند. کانکتورهایی مانند SMA، IPEX و N را می توان با توجه به الزامات جایگزین کرد. سفارش‌های انبوه همچنین از رنگ‌های پوسته سفارشی و چاپ LOGO روی صفحه ابریشم پشتیبانی می‌کنند.

Q2: آیا این آنتن NB در فضای باز با کارت های China Mobile، China Unicom و NB Telecom به طور همزمان سازگار است؟

ج: بله. این آنتن باند فرکانسی 700–960 مگاهرتز NB-IoT را پوشش می‌دهد و با شبکه‌های NB سه اپراتور اصلی سازگار است. نیازی به خرید نسخه های جداگانه برای باندهای فرکانسی مختلف نیست.

Q3: آیا خم شدن سیم بر سیگنال آنتن تأثیر می گذارد وقتی فضای داخلی کابینت محدود است؟

پاسخ: کابل را می توان به آرامی با شعاع خمش زیاد خم کرد، اما باید از خم شدن 90 درجه و تا زدن مکرر خودداری شود. در حین نصب، کابل را تا حد امکان مستقیم و دور از منابع تداخلی مانند منابع تغذیه و مبدل های فرکانس نگه دارید تا از تضعیف قابل توجه سیگنال جلوگیری کنید.

Q4: آیا مهره فلزی آنتن در طول استفاده طولانی مدت در محیط های نمک پاشی ساحلی مستعد زنگ زدگی است؟

پاسخ: خیر. مهره قفل آنتن از آلیاژ آلومینیوم غیر فعال ضد زنگ ساخته شده است و آزمایش 48 ساعته نمک پاشی را پشت سر گذاشته است. در طول استفاده طولانی مدت در فضای باز در مناطق ساحلی مستعد زنگ زدگی یا گرفتگی نیست. برای محیط های بسیار خورنده، می توان با مهندسان برای راه حل های ضد خوردگی سفارشی مشورت کرد.
