چگونه یک آنتن داخلی رادیو FM می تواند دریافت سیگنال را در دستگاه های الکترونیکی فشرده بهبود بخشد؟

کیانمورا توسعه می دهدآنتن داخلی رادیو FMبرای محصولات فشرده مجهز به FM که نیاز به دریافت مطمئن بدون اضافه کردن آنتن خارجی دارند. این قطعه فشرده RF که برای باند پخش FM 88 تا 108 مگاهرتز طراحی شده است، هسته فریت، سیم پیچ مسی دقیق و گزینه های اتصال انعطاف پذیر برای سیستم های صوتی خودرو، بلندگوهای بلوتوث، رادیوهای قابل حمل، تجهیزات خانه هوشمند و سایر دستگاه های الکترونیکی را ترکیب می کند.

یک آنتن FM داخلی چیزی بیش از یک جایگزین برای آنتن تلسکوپی است که باعث صرفه جویی در فضا می شود. ساختار القایی مغناطیسی هسته فریت، سیم پیچ دقیق سیم پیچ، ضریب فرم فشرده و طراحی اتصال قابل تنظیم به سازندگان اجازه می دهد تا دریافت FM را در محصولاتی که فضای نصب و ظاهر آن مهم است، ادغام کنند. این راهنما نحوه عملکرد آنتن رادیویی FM داخلی، ویژگی‌های فنی، کاربردهای مناسب، ملاحظات نصب و عوامل کلیدی را که خریداران باید هنگام تهیه آنتن برای پروژه‌های OEM یا ODM ارزیابی کنند، توضیح می‌دهد.

فهرست مطالب

• آنتن داخلی رادیو FM چیست؟
• آنتن داخلی رادیو FM چگونه کار می کند؟
• ویژگی های کلیدی چیست؟
• کجا می توان از آن استفاده کرد؟
• مشخصات فنی چیست؟
• آنتن چگونه باید نصب شود؟
• خریداران چگونه باید آنتن مناسب را انتخاب کنند؟
• چگونه با آنتن های FM دیگر مقایسه می شود؟
• سوالات متداول
• چرا آنتن FM سفارشی شده را در نظر بگیرید؟

آنتن داخلی رادیو FM چیست؟

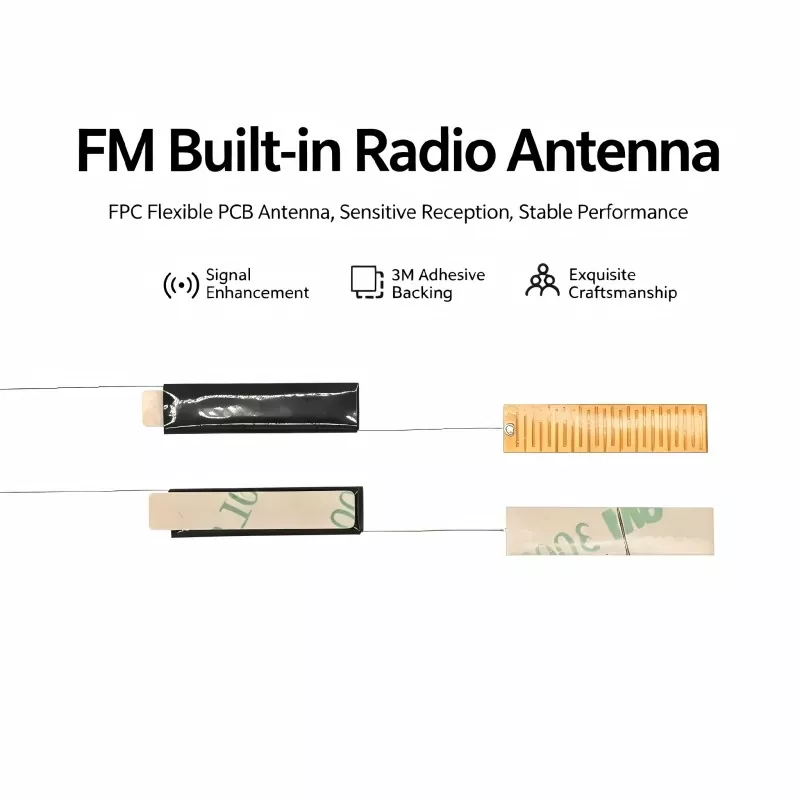

آنتن داخلی رادیو FM یک قطعه دریافت کننده RF غیرفعال داخلی است که برای دریافت سیگنال های پخش FM در حالی که داخل دستگاه الکترونیکی باقی می ماند طراحی شده است. برخلاف یک آنتن تلسکوپی معمولی که خارج از محفظه امتداد می یابد، یک آنتن داخلی می تواند در ساختار محصول پنهان شود و به سازندگان کمک می کند تا ظاهری تمیز داشته باشند و در عین حال از فضای داخلی محدود استفاده بهینه کنند.

یک طرح معمولی هسته فریت شامل یک هسته فریت با نفوذپذیری بالا، سیم مسی میناکاری شده با سیم پیچ دقیق، محافظ عایق و پایانه های اتصال یا سیم های سربی است. ماده فریت میدان مغناطیسی را در اطراف سیم پیچ متمرکز می کند، در حالی که ساختار سیم پیچ برای پشتیبانی از دریافت در محدوده فرکانس FM مورد نظر طراحی شده است.

برای سازندگانی که لوازم الکترونیکی مصرفی فشرده را توسعه می دهند، این ساختار می تواند یکپارچه سازی محصول را ساده کند. آنتن را می توان بر اساس چیدمان PCB و طراحی محفظه قرار داد نه اینکه نیاز به باز شدن آنتن خارجی اختصاصی داشته باشد.

برای اطلاعات بیشتر درباره محصول، خریداران می توانند صفحه محصول آنتن رادیویی FM داخلی را بررسی کنند.

آنتن داخلی رادیو FM چگونه کار می کند؟

اصل کار اساساً بر اساس القای الکترومغناطیسی و رزونانس است. هنگامی که سیگنال پخش FM به آنتن می رسد، هسته فریت به تمرکز میدان مغناطیسی با فرکانس بالا در اطراف سیم پیچ کمک می کند. سپس هادی با پیچ دقیق انرژی الکترومغناطیسی را به سیگنال RF الکتریکی تبدیل می کند که می تواند توسط مدار گیرنده پردازش شود.

1. غلظت میدان مغناطیسی

هسته فریت با نفوذپذیری بالا، میدان های مغناطیسی با فرکانس بالا را در اطراف سیم پیچ متمرکز می کند. این ساختار به ویژه زمانی مفید است که سازندگان به آنتنی نیاز دارند که بتواند در یک فضای داخلی فشرده قرار گیرد و در عین حال دریافت FM قابل اعتماد را حفظ کند.

2. تبدیل الکترومغناطیسی

سیم پیچ مسی اطراف هسته فریت به میدان مغناطیسی در حال تغییر پاسخ می دهد و سیگنال الکتریکی تولید می کند. سپس این سیگنال از طریق اتصال آنتن به مدار گیرنده FM منتقل می شود.

3. تشدید فرکانس

پارامترهای سیم پیچ، از جمله تعداد دور و آرایش سیم پیچ، بر ویژگی های فرکانس آنتن تأثیر می گذارد. تنظیم مناسب به آنتن کمک می کند تا در باند FM مورد نظر کار کند و از دریافت پایدار پشتیبانی می کند.

4. انتقال سیگنال

پس از تبدیل، سیگنال RF دریافتی از طریق سرب آنتن یا پایه های اتصال به مدار گیرنده FM می رود، جایی که تقویت، رمزگشایی و به خروجی صدا تبدیل می شود.

ویژگی های کلیدی چیست؟

هنگام انتخاب یک آنتن FM داخلی برای یک محصول تجاری، مهندسان معمولاً عملکرد دریافت، ابعاد فیزیکی، مقاومت در برابر تداخل، دمای عملیاتی و انعطاف‌پذیری یکپارچه‌سازی را در نظر می‌گیرند. ویژگی های زیر طراحی داخلی هسته فریت را برای بسیاری از دستگاه های فشرده مناسب می کند.

• محدوده کاری 88–108 مگاهرتز:حول محدوده فرکانس پخش FM معمولی طراحی شده است.
• ساختار داخلی فشرده:به سازندگان اجازه می دهد تا دریافت FM را بدون آنتن خارجی بیرون زده یکپارچه کنند.
• سیم پیچ دقیق:از ویژگی های الکتریکی ثابت و عملکرد فرکانس پشتیبانی می کند.
• ساخت هسته فریت:میدان های مغناطیسی را متمرکز می کند و از دریافت سیگنال موثر پشتیبانی می کند.
• طراحی آگاهانه از تداخل:ملاحظات عایق و ساختاری می تواند به کاهش تداخل الکترومغناطیسی ناخواسته کمک کند.
• سفارشی سازی انعطاف پذیر:ابعاد هسته، پارامترهای سیم پیچ، طول کابل، پین ها و کانکتورها را می توان با نیازهای محصول تطبیق داد.
• دمای عملیات گسترده:طراحی Qianmu ارجاع شده عملکرد از -20 درجه سانتیگراد تا +85 درجه سانتیگراد را مشخص می کند.

کجا می توان از آن استفاده کرد؟

ساختار فشرده آنتن FM داخلی آن را برای محصولاتی که قرار گرفتن در معرض آنتن خارجی نامطلوب یا غیرعملی است مناسب می کند. کاربردها می تواند از لوازم الکترونیکی مصرفی گرفته تا تجهیزات خودرو و صنعتی باشد.

مشخصات فنی چیست؟

مشخصات فنی باید همیشه با مدار گیرنده، محفظه، موقعیت نصب و بازار هدف مطابقت داشته باشد. مشخصات زیر نشان دهنده پیکربندی محصول Qianmu ارجاع شده است و می تواند به عنوان نقطه شروعی برای ارزیابی مهندسی باشد.

عملکرد واقعی می تواند با توجه به آی سی گیرنده، طرح PCB، مواد محفظه، محیط الکترومغناطیسی اطراف، قدرت سیگنال محلی و موقعیت نصب آنتن متفاوت باشد. بنابراین، آزمایش نمونه اولیه قبل از تولید انبوه مهم است.

آنتن چگونه باید نصب شود؟

قرار دادن صحیح برای دستیابی به دریافت ثابت FM ضروری است. حتی آنتنی که به خوبی طراحی شده باشد، اگر در نزدیکی منابع تداخل قوی یا مواد نامناسب قرار گیرد، می‌تواند عملکرد کمتری داشته باشد.

مرحله 1: موقعیت نصب را انتخاب کنید

آنتن را در یک ناحیه داخلی نسبتا باز قرار دهید و در صورت عملی، نزدیک به سطح داخلی محفظه قرار دهید. از قرار دادن مستقیم آن در کنار تراشه های فرکانس بالا، قطعات برق، منابع گرما یا سایر منابع تداخل قوی خودداری کنید.

مرحله 2: آنتن را ایمن کنید

پشتی چسب عایق می تواند یک روش نصب ساده برای طرح های سازگار ارائه دهد. روش نصب باید آنتن را ثابت نگه دارد و از حرکتی که می تواند بر تکرارپذیری در حین کارکرد محصول تأثیر بگذارد جلوگیری کند.

مرحله 3: آنتن را وصل کنید

سرب یا پین های آنتن را به رابط آنتن FM تعیین شده روی PCB وصل کنید. اتصالات لحیم کاری شده باید ایمن و عاری از شورت باشند، در حالی که اتصالات از نوع پلاگین باید نگهدارنده مکانیکی کافی داشته باشند.

مرحله 4: پذیرش آزمون

پس از مونتاژ، دستگاه را روشن کنید و اسکن ایستگاه FM را انجام دهید. تعداد ایستگاه، وضوح صدا، نویز پس‌زمینه، ثبات سیگنال و ثبات دریافت را در مکان‌های مختلف ارزیابی کنید.

خریداران چگونه باید آنتن مناسب را انتخاب کنند؟

قیمت به تنهایی نباید تعیین کننده انتخاب آنتن باشد. برای پروژه های OEM و ODM، تیم های خرید و مهندسان باید آنتن را به عنوان بخشی از سیستم کامل RF ارزیابی کنند.

1. محدوده فرکانس را تأیید کنید:مطمئن شوید که آنتن برای باند پخش FM مورد نظر مناسب است.
2. فضای موجود را بررسی کنید:قبل از انتخاب ساختار آنتن، محفظه و ابعاد PCB دقیق را ارائه دهید.
3. روش اتصال را مرور کنید:طول کابل، طراحی ترمینال، نوع کانکتور یا الزامات اتصال PCB را مشخص کنید.
4. ارزیابی محیط عملیاتی:محصولات خودرو، قابل حمل، داخلی و خارجی ممکن است به ملاحظات مکانیکی و حرارتی متفاوتی نیاز داشته باشند.
5. تداخل الکترومغناطیسی را در نظر بگیرید:پردازنده های مجاور، منابع تغذیه سوئیچینگ، نمایشگرها، موتورها و دیگر منابع نویز احتمالی را شناسایی کنید.
6. درخواست نمونه:قبل از تایید تولید انبوه، آنتن را در محفظه واقعی و با مدار گیرنده FM مورد نظر تست کنید.
7. بحث در مورد سفارشی سازی:برای پروژه های حجمی، ابعاد هسته سفارشی و پارامترهای سیم پیچی می توانند ادغام بهتری نسبت به یک آنتن عمومی ایجاد کنند.

چگونه با آنتن های FM دیگر مقایسه می شود؟

ساختارهای مختلف آنتن نیازهای محصول متفاوتی را برآورده می کند. آنتن PCB ممکن است زمانی مناسب باشد که PCB فضای کافی را فراهم کند، در حالی که یک آنتن تلسکوپی زمانی می تواند مفید باشد که آنتن در معرض دید قابل قبول باشد. طراحی داخلی با هسته فریت به ویژه زمانی مرتبط است که سازندگان نصب پنهان و ادغام مکانیکی فشرده را در اولویت قرار دهند.

سوالات متداول

1. آنتن داخلی رادیو FM از چه فرکانسی پشتیبانی می کند؟

آنتن مرجع Qianmu برای باند پخش FM 88-108 مگاهرتز طراحی شده است. الزامات فرکانس خاص را می توان در طول سفارشی سازی برای برنامه ها و بازارهای مختلف مورد بحث قرار داد.

2. آیا می توان ابعاد آنتن و طول کابل را سفارشی کرد؟

بله. سفارشی سازی می تواند شامل اندازه هسته فریت، پارامترهای سیم پیچ سیم پیچ، طول سرب، مواد پین و انواع اتصال دهنده باشد. این گزینه‌ها به آنتن اجازه می‌دهند تا با محفظه موجود و چیدمان PCB مطابقت داشته باشد.

3. آیا آنتن داخلی برای سیستم های صوتی خودرو مناسب است؟

بله. طرح های داخلی آنتن FM را می توان در سیستم های صوتی داخل خودرو، رادیوهای بلوتوث، واحدهای سر چندرسانه ای و تجهیزات مشابه ادغام کرد. پروژه های خودرویی باید از طریق نصب واقعی و آزمایش RF ارزیابی شوند زیرا سازه های خودرو و وسایل الکترونیکی می توانند بر دریافت تاثیر بگذارند.

4. آیا عملکرد آنتن به چیدمان PCB بستگی دارد؟

بله. عملکرد دریافت نه تنها تحت تأثیر آنتن است، بلکه تحت تأثیر آی سی گیرنده، چیدمان PCB، زمین، اجزای اطراف، ساختار محفظه و محیط الکترومغناطیسی قرار می گیرد. آزمایش نمونه اولیه قبل از تولید انبوه توصیه می شود.

5. آیا می توان نمونه ها را قبل از تولید فله ارائه کرد؟

ارزیابی نمونه بخش مهمی از توسعه آنتن سفارشی است. خریداران می توانند الزامات نمونه را با Qianmu در میان بگذارند و قبل از حرکت به سمت تولید حجم، آنتن را در دستگاه مورد نظر آزمایش کنند.

چرا آنتن FM سفارشی شده را در نظر بگیرید؟

برای سازندگانی که محصولات الکترونیکی مجهز به FM را توسعه می دهند، آنتن باید به عنوان بخشی جدایی ناپذیر از سیستم RF انتخاب شود تا اینکه به عنوان یک لوازم جانبی مستقل در نظر گرفته شود. طراحی داخلی مناسب می تواند به حفظ فضای نصب، حفظ ظاهر محفظه تمیز و ارائه راه حلی عملی برای کاربردهای FM خودرو، قابل حمل، خانه هوشمند و صنعتی کمک کند.

کیانمو راه حل های داخلی آنتن FM را با گزینه های سفارشی سازی ارائه می دهد که ابعاد هسته فریت، سیم پیچ سیم پیچ، طول کابل، پایانه های اتصال و یکپارچگی ساختاری را پوشش می دهد. برای پروژه‌های OEM و ODM، تیم‌های مهندسی می‌توانند فرکانس مورد نیاز، فضای موجود، رابط PCB، محیط عملیاتی و عملکرد دریافت مورد انتظار را قبل از اعتبارسنجی نمونه تعریف کنند. اگر در حال توسعه یک محصول جدید با قابلیت FM هستید یا به دنبال یک شریک قابل اعتماد در تولید آنتن چینی هستید،با ما تماس بگیریدبرای بحث در مورد درخواست خود، درخواست راه حل سفارشی کنید و ارزیابی نمونه را با Qianmu شروع کنید.
