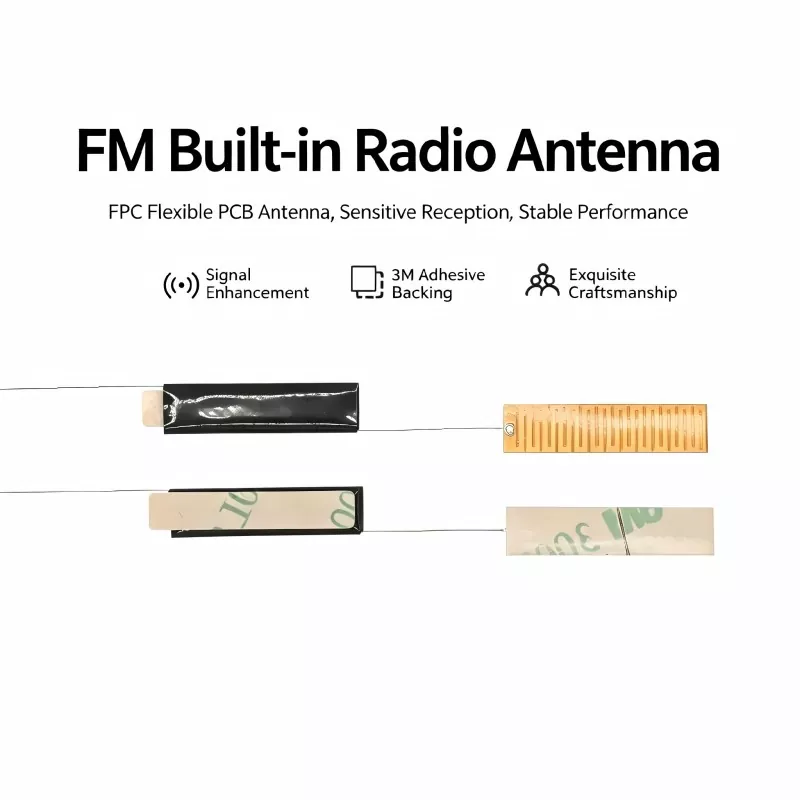

کیانمورا توسعه می دهدآنتن داخلی رادیو FMبرای سازندگانی که نیاز به دریافت FM قابل اعتماد در محصولات الکترونیکی فشرده دارند. این راه حل آنتن داخلی که بر اساس الزامات یکپارچه سازی عملی طراحی شده است، می تواند به دستگاه های صوتی کمک کند تا عملکرد رادیویی پایداری داشته باشند و در عین حال فضای نصب را ذخیره کنند و طراحی بیرونی تمیزی را حفظ کنند.
رادیو FM یک ویژگی مهم در بسیاری از سیستم‌های صوتی خودرو، رادیوهای قابل حمل، بلندگوهای بلوتوث، محصولات صوتی هوشمند و لوازم الکترونیکی مصرفی است. با این حال، افزودن دریافت FM به یک دستگاه فشرده به چیزی بیش از اتصال ساده آنتن به گیرنده نیاز دارد. ابعاد آنتن، مواد فریت، سیم پیچ سیم پیچ، محل نصب، مسیر کابل، و اجزای الکترونیکی اطراف همگی می توانند بر کیفیت دریافت تاثیر بگذارند. آنتن داخلی رادیو FM جایگزین فشرده ای برای آنتن های خارجی سنتی به تولید کنندگان می دهد. این مقاله اصل کار، مزایای طراحی، ارزش کاربرد، ملاحظات خرید کلیدی و روش‌های ادغام عملی را توضیح می‌دهد.
فهرست مطالب
تولیدکنندگان باید در مورد آنتن های FM داخلی چه بدانند؟
آنتن داخلی رادیو FM چگونه طراحی می شود؟
چرا طراحی آنتن داخلی اهمیت دارد؟
کدام محصولات می توانند از آنتن FM داخلی استفاده کنند؟
کدام عوامل بر عملکرد دریافت FM تأثیر می گذارد؟
خریداران چه مشخصاتی را باید مقایسه کنند؟
مهندسان چگونه می توانند آنتن را در یک محصول ادغام کنند؟
در تامین کننده آنتن FM چه چیزی را باید جستجو کنید؟
سوالات متداول آنتن رادیویی FM داخلی
آیا آنتن داخلی رادیو FM برای محصول شما مناسب است؟
تولیدکنندگان باید در مورد آنتن های FM داخلی چه بدانند؟
آنتن FM داخلی یک قطعه دریافت داخلی است که برای ضبط سیگنال های پخش FM بدون نیاز به آنتن تلسکوپی خارجی معمولی طراحی شده است. داخل محفظه محصول نصب می شود و از طریق یک سرب، پین یا سایر رابط های الکتریکی به مدار گیرنده FM متصل می شود.
برای بسیاری از محصولات تجاری، نصب داخلی تعادل مهمی بین عملکرد RF و طراحی صنعتی ارائه می دهد. سازندگان می توانند به جای اجازه دادن به آنتن در خارج از محفظه، قطعه گیرنده را در فضای موجود قرار دهند.
یک ساختار هسته فریت معمولاً برای برنامه‌های دریافت FM فشرده استفاده می‌شود. مواد فریت به تمرکز شار مغناطیسی در اطراف سیم پیچ کمک می کند، در حالی که هادی زخم انرژی الکترومغناطیسی را به سیگنال الکتریکی تبدیل می کند که می تواند توسط مدار گیرنده پردازش شود.
بنابراین، آنتن به جای یک لوازم جانبی مجزا، بخشی از سیستم کلی RF می شود. عملکرد آن هم به ویژگی های الکتریکی خود و هم به محیطی که در آن کار می کند بستگی دارد.
آنتن داخلی رادیو FM چگونه طراحی می شود؟
طراحی آنتن FM داخلی معمولاً با محدوده فرکانس هدف و فضای نصب موجود شروع می شود. سپس مهندسان ابعاد فریت مناسب، ساختار سیم پیچ، مشخصات سیم، روش اتصال و پیکربندی مکانیکی را تعیین می کنند.
هسته فریت
هسته فریت بخش مهمی از ساختار گیرنده مغناطیسی است. ویژگی های مواد و ابعاد فیزیکی آن بر نحوه تعامل موثر آنتن با میدان الکترومغناطیسی اطراف تأثیر می گذارد.
کویل دقیق
سیم مسی با توجه به الزامات الکتریکی تعریف شده در اطراف هسته فریت پیچیده می شود. قوام سیم پیچ مهم است زیرا تغییرات می تواند بر ویژگی های الکتریکی واحدهای آنتن منفرد تأثیر بگذارد.
ساختار اتصال
بسته به دستگاه میزبان، آنتن می‌تواند از پیکربندی‌های کابل، پین یا کانکتور مختلف استفاده کند. ساختار اتصال مناسب مونتاژ را ساده می کند و تغییرات غیر ضروری را در PCB مشتری کاهش می دهد.
پیکربندی مکانیکی
ابعاد باید در مراحل اولیه طراحی در نظر گرفته شود. آنتنی که عملکرد الکتریکی خوبی دارد، اگر نتواند در محفظه مورد نظر قرار بگیرد یا با سایر اجزا تداخل داشته باشد، ممکن است همچنان نامناسب باشد.
چرا طراحی آنتن داخلی اهمیت دارد؟
دستگاه های الکترونیکی مدرن در حالی که عملکردهای بیشتری را در خود جای می دهند کوچکتر می شوند. این یک محیط چالش برانگیز برای قطعات RF ایجاد می کند زیرا فضای داخلی ارزشمند با باتری ها، PCB ها، بلندگوها، پردازنده ها، مدارهای قدرت و ساختارهای مکانیکی مشترک است.
یک آنتن داخلی با طراحی مناسب می تواند چندین مزیت عملی داشته باشد:
- بهینه سازی فضا:آنتن به جای نیاز به فضای نصب خارجی در داخل محصول نصب می شود.
- بهبود ظاهر محصول:برای کار روزمره به آنتن تلسکوپی طولانی نیاز نیست.
- حفاظت مکانیکی:قرارگیری داخلی قرار گرفتن در معرض خم شدن تصادفی یا ضربه فیزیکی را کاهش می دهد.
- ادغام انعطاف پذیر:ابعاد سفارشی شده می توانند طرح بندی های مختلف محوطه را در خود جای دهند.
- مونتاژ ثابت:یک موقعیت نصب داخلی تعریف شده می تواند از تولید استاندارد پشتیبانی کند.
- تطبیق پذیری برنامه:همان مفهوم اصلی آنتن را می توان با محصولات الکترونیکی مختلف تطبیق داد.
این مزایا به ویژه برای سازندگانی که می خواهند رادیو FM را با عملکردهای بی سیم و دیجیتال مدرن در یک محفظه جمع و جور ترکیب کنند، مرتبط است.
کدام محصولات می توانند از آنتن FM داخلی استفاده کنند؟
دامنه کاربرد گسترده تر از رادیوهای مستقل سنتی است. تا زمانی که سیستم الکترونیکی شامل یک تابع دریافت FM باشد و یک محیط نصب مناسب را فراهم کند، می توان آنتن داخلی را در نظر گرفت.
| برنامه | نیاز معمولی | مزیت آنتن داخلی |
|---|---|---|
| صدای ماشین | دریافت پایدار FM در یک واحد کنترل جمع و جور | نصب پنهان |
| بلندگوهای بلوتوث | عملکرد FM همراه با صدای بی سیم | طراحی فضا کارآمد |
| رادیوهای قابل حمل | مسکن فشرده و عملکرد قابل حمل | اجزای خارجی کاهش یافته است |
| ساعت های زنگ دار | عملکرد رادیو FM یکپارچه | ظاهر محصول تمیز |
| تجهیزات صوتی هوشمند | عملکردهای متعدد در یک محفظه | قرارگیری داخلی انعطاف پذیر |
| گیرنده های تخصصی | ادغام RF ویژه برنامه | پیکربندی قابل تنظیم |
کدام عوامل بر عملکرد دریافت FM تأثیر می گذارد؟
انتخاب یک آنتن با فرکانس اسمی صحیح تنها اولین قدم است. عملکرد دنیای واقعی را می توان تحت تأثیر چندین عامل اضافی قرار داد.
1. محل نصب
آنتن باید در جایی قرار گیرد که بتواند سیگنال RF را به طور موثر دریافت کند. نصب آن در کنار اجزای رسانای بزرگ یا مدارهای پر نویز ممکن است عملکرد عملی را کاهش دهد.
2. طرح PCB
PCB می تواند بر محیط الکترومغناطیسی آنتن تأثیر بگذارد. مهندسان باید فاصله بین آنتن و پردازنده‌ها، منابع تغذیه سوئیچینگ، رابط‌های پرسرعت و دیگر منابع تداخل احتمالی را در نظر بگیرند.
3. مواد محفظه
محفظه های پلاستیکی و غیر رسانا به طور کلی محیط RF متفاوتی از محفظه های فلزی ارائه می دهند. بنابراین مسکن نهایی باید در آزمایش نمونه اولیه گنجانده شود.
4. مسیریابی کابل
سرب آنتن باید با دقت هدایت شود و از منابع غیرضروری نویز الکتریکی دور نگه داشته شود. مسیریابی ثابت کابل همچنین می تواند به حفظ عملکرد تولید تکرارپذیر کمک کند.
5. حساسیت گیرنده
یک آنتن نمی تواند هر محدودیتی را در مدار گیرنده جبران کند. ویژگی های آنتن و عملکرد گیرنده باید در طول توسعه محصول با هم ارزیابی شوند.
خریداران چه مشخصاتی را باید مقایسه کنند؟
هنگام تهیه یک آنتن FM، تیم های خرید باید قبل از درخواست قیمت، برگه مشخصات فنی ایجاد کنند. این باعث می‌شود مقایسه تامین‌کننده معنی‌دارتر شود و ریسک انتخاب یک جزء فقط بر اساس قیمت کاهش می‌یابد.
| مشخصات | ارزیابی پیشنهادی | اهمیت خرید |
|---|---|---|
| محدوده فرکانس | سازگاری با باند FM مورد نیاز را تأیید کنید | ضروری است |
| مواد فریت | مواد و سازگاری را ارزیابی کنید | بالا |
| سیم پیچ سیم پیچ | دقت سیم پیچ و تکرارپذیری را بررسی کنید | بالا |
| ابعاد | فضای داخلی موجود را مطابقت دهید | ضروری است |
| طول سرب | الزامات PCB و مونتاژ را تأیید کنید | متوسط |
| رابط | بررسی سازگاری الکتریکی و مکانیکی | بالا |
| محدوده دما | با محیط عملیاتی مطابقت دهید | متوسط به بالا |
| سفارشی سازی | تعیین کنید که آیا مشخصات OEM پشتیبانی می شود یا خیر | بالا |
برای تولید حجم، خریداران باید روش‌های تایید نمونه، بازرسی ورودی، سازگاری تولید، بسته‌بندی، زمان تحویل و پشتیبانی فنی را نیز در نظر بگیرند.
مهندسان چگونه می توانند آنتن را در یک محصول ادغام کنند؟
یک فرآیند ادغام آنتن موفق باید قبل از منجمد شدن محفظه نهایی آغاز شود. هماهنگی اولیه بین تامین کننده آنتن، مهندس PCB، مهندس مکانیک و سازنده محصول می تواند از طراحی مجدد گران قیمت جلوگیری کند.
- نیاز RF را تعریف کنید:محدوده فرکانس FM هدف و معماری گیرنده را تعیین کنید.
- رزرو فضای نصب:قبل از تکمیل طرح مکانیکی، مکان آنتن را شناسایی کنید.
- ارائه نقشه ها:ابعاد موجود و الزامات اتصال را با سازنده آنتن به اشتراک بگذارید.
- توسعه نمونه ها:نمونه های اولیه آنتن سفارشی شده را در محصول مورد نظر ارزیابی کنید.
- مونتاژ کامل را تست کنید:دریافت را در شرایط عملیاتی واقعی اندازه گیری کنید.
- مشخصات نهایی تولید:ابعاد قفل، پارامترهای سیم پیچ، کابل ها، کانکتورها و معیارهای بازرسی.
آزمایش نمونه اولیه بسیار مهم است زیرا عملکرد آنتن اندازه گیری شده در خارج از محصول ممکن است پس از نصب آنتن در داخل محفظه نهایی، عملکرد را نشان ندهد.
در تامین کننده آنتن FM چه چیزی را باید جستجو کنید؟
یک تامین کننده مناسب باید بتواند چیزی بیش از یک جزء کاتالوگ ارائه دهد. برای پروژه‌های OEM و ODM، ارتباطات فنی و قابلیت سفارشی‌سازی می‌تواند به اندازه مشخصات پایه آنتن مهم باشد.
هنگام ارزیابی سازنده یا تامین کننده آنتن چینی، موارد زیر را در نظر بگیرید:
- تولید FM و سایر اجزای آنتن RF را تجربه کنید.
- قابلیت سفارشی سازی ابعاد هسته فریت و سازه های سیم پیچ.
- کنترل پایدار سیم پیچ سیم پیچ و مونتاژ اجزا.
- قابلیت سفارشی سازی کابل ها، پین ها و کانکتورها.
- توسعه نمونه قبل از تولید انبوه
- نقشه های فنی و مشخصات محصول را پاک کنید.
- روش های بازرسی کیفیت برای دسته های تولید.
- ارتباط پاسخگو در طول توسعه محصول.
کیانمو بر توسعه و ساخت آنتن برای کاربردهای مختلف الکترونیکی تمرکز دارد. رویکرد سفارشی آن به مشتریان اجازه می دهد تا قبل از نهایی کردن راه حل تولید، در مورد الزامات فرکانس، ابعاد نصب، روش های اتصال و سایر پارامترهای خاص پروژه بحث کنند.
سوالات متداول آنتن رادیویی FM داخلی
آیا آنتن داخلی رادیو FM می تواند جایگزین آنتن تلسکوپی خارجی شود؟
برای بسیاری از محصولات الکترونیکی فشرده، می توان از یک آنتن داخلی به جای آنتن تلسکوپی سنتی استفاده کرد. با این حال، انتخاب نهایی به طراحی گیرنده، ساختار محصول، فضای نصب در دسترس، و عملکرد پذیرش مورد نیاز بستگی دارد.
چه محدوده فرکانس FM معمولاً پشتیبانی می شود؟
بسیاری از برنامه های تجاری رادیو FM در محدوده 88-108 مگاهرتز کار می کنند. طراحی دقیق آنتن باید با محدوده فرکانس مورد نیاز و مدار دریافت مطابقت داشته باشد.
آیا می توان آنتن را برای یک محفظه کوچک سفارشی کرد؟
بله. سفارشی سازی می تواند ابعاد فریت، ساختار سیم پیچ، طول سرب، پیکربندی ترمینال و سایر الزامات مکانیکی را برطرف کند. زمانی که فضای نصب بسیار محدود است، آزمایش نمونه اولیه توصیه می شود.
آیا قرار دادن آنتن بر دریافت رادیو تأثیر می گذارد؟
بله. قرار دادن می تواند تاثیر قابل توجهی داشته باشد. قطعات فلزی، مدارهای برق، پردازنده‌ها، ردپای PCB، باتری‌ها و کابل‌های نزدیک ممکن است محیط الکترومغناطیسی اطراف آنتن را تغییر دهند.
آیا باید آنتن را در داخل محصول نهایی آزمایش کرد؟
بله. آزمایش آنتن در داخل محفظه واقعی اطلاعات واقعی تری در مورد عملکرد دریافت نهایی نسبت به آزمایش آنتن به عنوان یک جزء مستقل ارائه می دهد.
چرا یک آنتن سفارشی به جای مدل استاندارد انتخاب کنید؟
یک مدل سفارشی می تواند حول ابعاد خاص، رابط گیرنده، محل نصب و محدودیت های مکانیکی محصول طراحی شود. این می تواند ادغام را آسان تر کند و نیاز به اصلاحات ساختاری را کاهش دهد.
آیا آنتن داخلی رادیو FM برای محصول شما مناسب است؟
برای محصولات الکترونیکی مدرن که در آن فضا، ظاهر، قابلیت اطمینان و عملکرد RF باید همزمان وجود داشته باشد، یک آنتن داخلی می تواند جایگزینی عملی برای طراحی های خارجی معمولی باشد. موفقیت آن به فرآیند مهندسی کامل از جمله انتخاب فریت، سیم پیچ سیم پیچ، فرکانس مورد نیاز، طراحی PCB، موقعیت نصب، ساختار محفظه و آزمایش محصول نهایی بستگی دارد.
کیانمو راه‌حل‌های سفارشی داخلی آنتن رادیویی FM را برای تولیدکنندگانی که تجهیزات صوتی، لوازم الکترونیکی خودرو، رادیوهای قابل حمل، بلندگوهای بلوتوث و سایر دستگاه‌های دارای FM را توسعه می‌دهند، ارائه می‌کند. اگر محدوده فرکانس، اندازه محفظه، نیاز کابل یا رابط گیرنده خاصی دارید،با ما تماس بگیریدبرای بحث در مورد پروژه خود و ایجاد یک پیکربندی آنتن متناسب با نیازهای محصول شما.
