آنتن سقفی

آنتن سقفی آنتن های فرکانس رادیویی همه جهته روی سقف داخلی هستند. آنتن سقفی خود توسعه‌یافته Qianmu Communication دارای طراحی سقف دایره‌ای یکپارچه، با نوسان‌گرهای مس خالص دقیق و صفحات پشتی بازتابنده بسیار ایزوله است و یک آنتن ارتباطی باند پهن غیرفعال است. این محصول را می توان مستقیماً در سقف تعبیه کرد تا تابش سیگنال یکنواخت 360 درجه را با در نظر گرفتن زیبایی نصب و قابلیت پوشش کامل در نظر گرفت و به طور گسترده با WiFi داخلی، بلوتوث، تقویت سیگنال 4G و سیستم های شبکه کل خانه سازگار است. آنتن سقفی ارتباطی Qianmu، با یک اسیلاتور مس خالص + فرآیند محفظه ABS مقاوم در برابر شعله، کاملاً با پروژه های مختلف شبکه های تجاری داخلی مانند هتل ها، ساختمان های اداری، مراکز خرید، کارخانه ها و غیره سازگار است.

اصل کار

آنتن سقفی ارتباطی هزار مش از طریق مکانیسم دوگانه تابش نوسانگر تغذیه کواکسیال و تجمع بازتاب پایین، به انتقال و دریافت سیگنال پایدار می‌رسد. ساختار داخلی به چهار لایه تقسیم می شود: اتصال دهنده تغذیه، نوسانگر تابش، بازتابنده ایزوله و محفظه محافظ. هر پارامتر عملکردی در محفظه anechoic اندازه گیری می شود، هیچ پارامتر نادرستی علامت گذاری نمی شود:

1. اصل تشدید نوسان ساز باند پهن: با استفاده از نوسان سازهای مسی همه جهته حلقوی، باندهای فرکانسی استاندارد WiFi دوگانه 2400-2500 مگاهرتز و 5150-5850 مگاهرتز را پوشش می دهد، باند فرکانس اندازه گیری شده موج ایستاده است، به طور کلی منطقه فرکانس ≤1.4 کامل وجود ندارد. وضعیتی که در آن باند فرکانس 5G در برخی مناطق یافت نمی شود.

2. غلظت موج انعکاس پایین: یک صفحه پشتی بازتابی فلزی به پایین آنتن اضافه می شود تا از دست دادن سیگنال ناشی از کیل فلزی سقف و پانل آلومینیومی سقف به سمت بالا خنثی شود. تضعیف سیگنال عمودی رو به پایین اندازه گیری شده تا 70 درصد کاهش می یابد، 90 درصد انرژی بی سیم به فضای داخلی تابش می کند، و فاصله پوشش با همان قدرت 30 درصد افزایش می یابد.

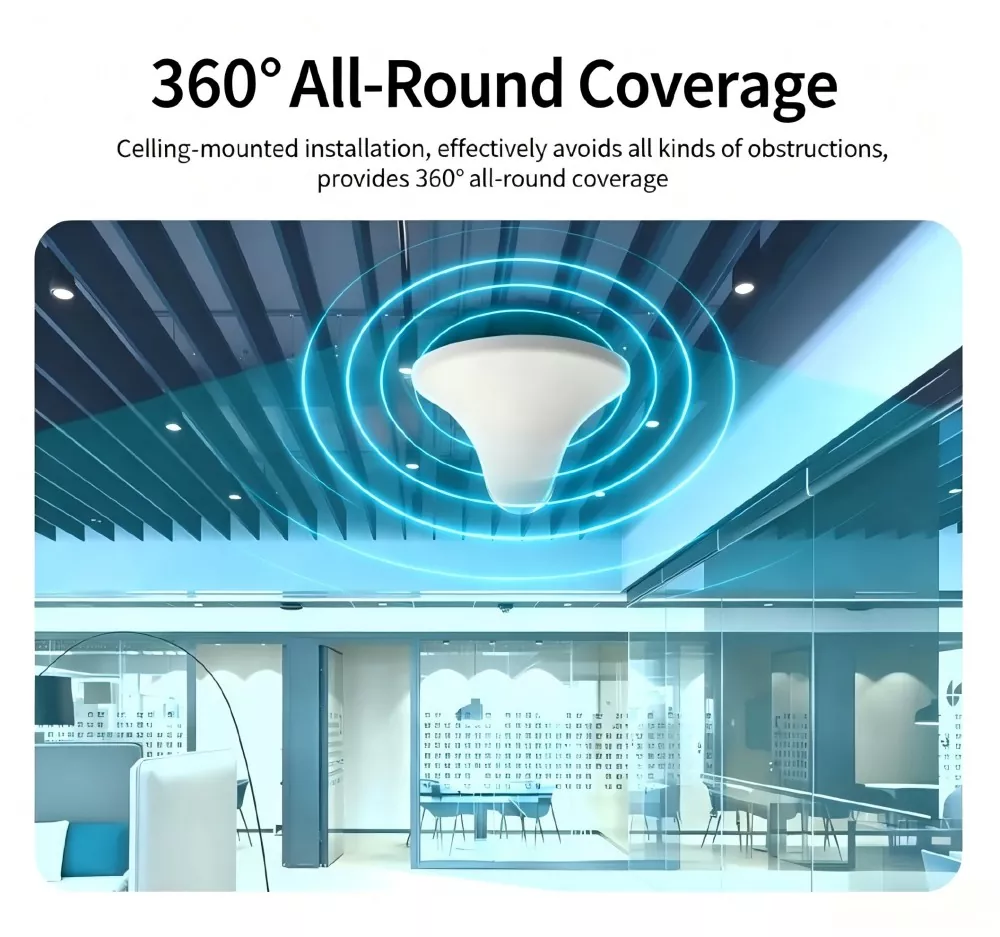

3. مکانیزم تشعشع یکنواخت 360 درجه: طرح متقارن نوسانگرهای دایره ای، نوسان تابش افقی ≤1.2dB، عدم مشکل عدم تعادل پوشش سیگنال قوی در یک طرف و عدم وجود شبکه در طرف دیگر، اندازه گیری اختلاف قدرت سیگنال در شعاع 10 متری که بیش از 5dBm نیست.

4. طراحی ساختار ضد تداخل ایزوله: یک لایه پنبه جذب اضافی در داخل محفظه اضافه می شود تا نویز الکترومغناطیسی تولید شده توسط سوئیچ ها و سیم ها در اتاق کامپیوتر بالای سقف را جدا کند. در سناریوهای شبکه متراکم AP، تداخل فرکانس مشترک تا 40٪ کاهش می یابد و سرعت شبکه چندین کاربر متصل به طور همزمان به طور قابل توجهی کاهش نمی یابد.

5. ساختار مواد پایدار در دمای گسترده: محفظه ABS ضد شعله + نوسانگر تمام مسی، تست شده برای 72 ساعت پیری با دمای بالا و پایین از -30 درجه سانتیگراد تا +65 درجه سانتیگراد، نوسانگر بدون اکسیداسیون، خطای انحراف فرکانس ≤±3MHz، عملکرد در محیط با دمای بالا دراز مدت سقف بسته کاهش نمی یابد.

سازگار با تجهیزات پشتیبانی

این آنتن سقفی با اکثریت قریب به اتفاق دستگاه های ارتباطی بی سیم داخلی موجود در بازار سازگار است. اصلاحات مهندسی نیازی به لوازم جانبی آداپتور اضافی ندارند و می توانند مستقیماً برای استفاده متصل شوند:

1. دستگاه های بی سیم تجاری: AP بی سیم دو باند سازمانی، روتر وای فای پرقدرت، کنترلر بی سیم AC هتل، روتر بی سیم نصب شده در سقف

2. تجهیزات تقویت سیگنال: تقویت کننده سیگنال 2.4G/5G، ایستگاه میکرو پایه داخلی 4G/5G، تکرار کننده سیگنال تلفن همراه، دروازه تقویت بلوتوث

3. تجهیزات شبکه Iot: دروازه بلوتوث، ایستگاه پایه مجموعه داخلی LoRa، دروازه سنسور صنعتی 2.4G، میزبان کنترل مرکزی پردیس iot

4. لوازم جانبی مهندسی جریان ضعیف: تقسیم کننده توان فرکانس رادیویی، کوپلر، فیدر داخلی، ماژول گسترش شبکه جعبه جریان ضعیف

راهنمای نصب و استفاده کامل

(1) نکات کلیدی برای برنامه ریزی قبل از نصب

1. برنامه ریزی مکان: در اتاق های باز، هر آنتن سقفی دارای شعاع پوشش موثر 8-12 متر است. در اتاق های هتل با پارتیشن های زیاد، هر 6-8 متر یک آنتن قرار می گیرد.

2. اجتناب از سقف: برای جلوگیری از لوله های فلزی، کابل های برق قوی و تابلو برق در داخل سقف نصب کنید تا تداخل الکترومغناطیسی را کاهش دهید.

3. الزامات سیم کشی: از فیدرهای RF استاندارد 50Ω استفاده کنید، با طول هر فیدر در 15 متر کنترل می شود تا از دست دادن بیش از حد سیگنال جلوگیری شود.

(2) فرآیند گام به گام برای نصب سقف

1. حفاری: از طریق فیدر فرکانس رادیویی یک سوراخ دایره ای به قطر 30 میلی متر در سقف تخته گچی/آلومینیوم ایجاد کنید.

2. سیم کشی: یک سر فیدر را به رابط SMA در پشت آنتن سقفی متصل کنید و آن را سفت کنید تا از شل شدن آن جلوگیری شود.

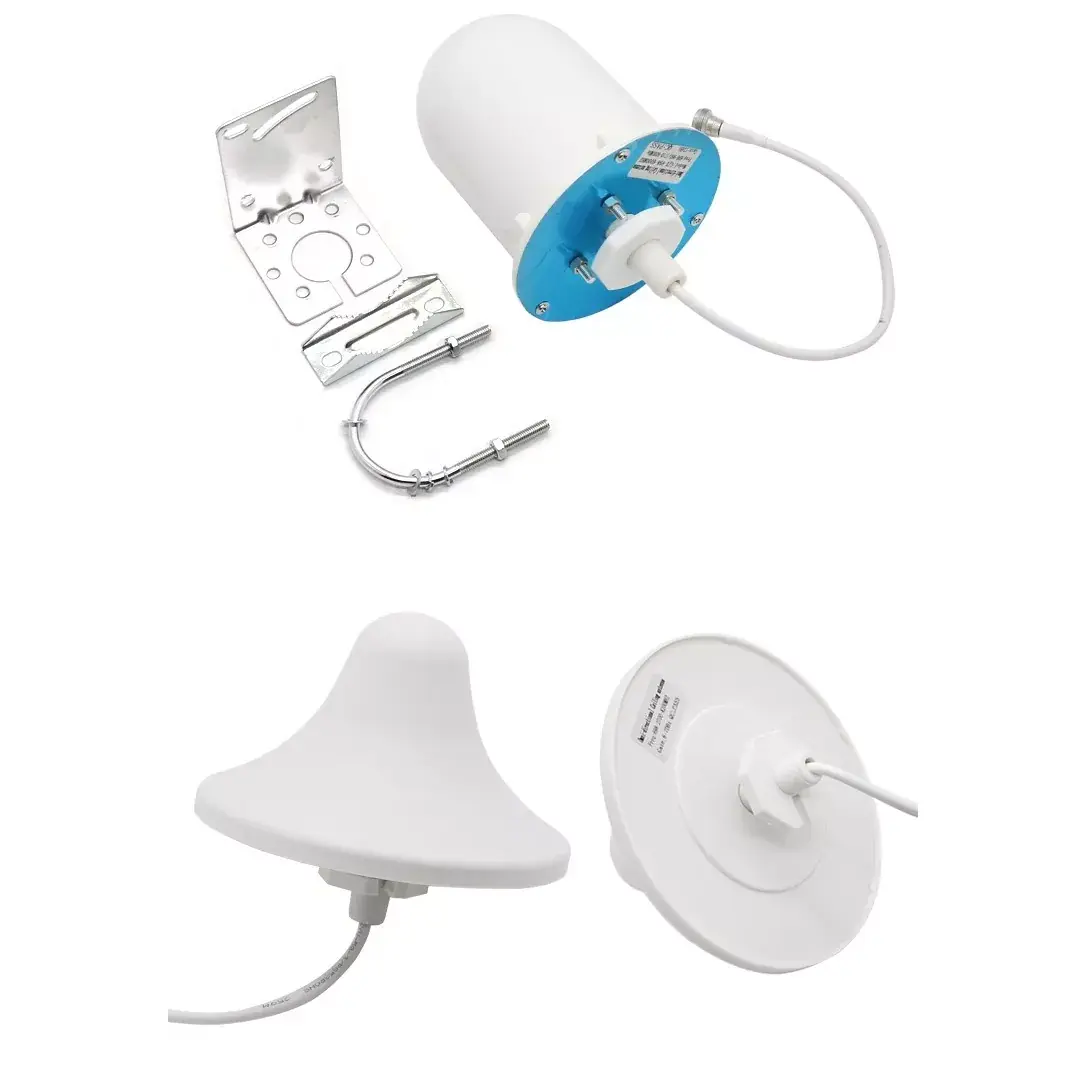

3. تثبیت: بدنه اصلی آنتن را از زیر سقف به داخل سوراخ فشار دهید، با گیره پشتی در بالای پانل سقف، به طور خودکار قفل و ثابت می شود.

4. اتصال انتهایی: انتهای دیگر فیدر را به AP بی سیم، پورت RF تقویت کننده سیگنال و برق دستگاه وصل کنید.

5. اندازه گیری و پذیرش واقعی: از یک تستر سیگنال برای آزمایش قدرت سیگنال منطقه تحت پوشش استفاده کنید. محدوده -40 تا -70 DBM پوشش واجد شرایط در نظر گرفته می شود.

(3) یادداشت های پس از تعمیر و نگهداری

1. هر شش ماه یکبار گیره های آنتن و اتصالات فیدر اکسید شده را بررسی کنید.

2. در زیرزمین های مرطوب و تنظیمات آشپزخانه، هر سال پوشش را برای حذف گرد و غبار جدا کرده و تمیز کنید تا از تجمع گرد و غبار بر کارایی تابش جلوگیری شود.

3. ورق ها یا سیم های فلزی را بالای آنتن قرار ندهید، که به طور قابل توجهی محدوده پوشش بی سیم را کاهش می دهد.

سوالات متداول سوالات متداول

Q1: این آنتن سقفی با چه دستگاه هایی سازگار است؟

A1: آنتن سقفی ارتباطی Qianmu با اکثریت قریب به اتفاق دستگاه های رابط RF 50Ω مانند برنامه های بی سیم دو باند، تقویت کننده های سیگنال WiFi با قدرت بالا، ایستگاه های میکرو پایه داخلی 4G و غیره سازگار است. می توان آن را مستقیماً برای پروژه های پوشش بی سیم تجاری در هتل ها و ساختمان های اداری مطابقت داد.

Q2: آیا برای نصب آنتن سقفی به ابزارهای حرفه ای نیاز دارید؟ آیا یک نفر می تواند کار را انجام دهد؟

A2: هیچ ابزار پیچیده ای مورد نیاز نیست. فقط یک مته الکتریکی کوچک برای ایجاد سوراخ مورد نیاز است و ساختار snap fit ثابت است. یک نفر می تواند نصب یک آنتن سقفی را در 5 دقیقه انجام دهد. این محصول به همراه دفترچه راهنمای نصب ارائه می شود و حتی کارگران ساختمانی بدون تجربه قبلی می توانند مراحل عملیات را درک کنند.

Q3: آیا می توان رابط آنتن، لوگوی پوسته و بسته بندی را سفارشی کرد؟

A3: کاملا قابل تنظیم به‌عنوان کارخانه منبع، می‌توانیم انواع رابط‌های RF SMA/N/BNC را در صورت نیاز جایگزین کنیم، از چاپ سیلک LOGO برند مشتری روی پوسته پشتیبانی کنیم، بسته‌بندی صادراتی خنثی سفارشی، بسته‌بندی جعبه رنگی، و حداقل مقدار سفارش برای سفارش‌های سفارشی OEM/ODM قابل مذاکره است.

Q4: چگونه می توانیم فاصله پوشش واقعی آنتن سقفی را تأیید کنیم؟ آیا می توانیم داده های اندازه گیری شده را ارائه دهیم؟

A4: بله. هر دسته از آنتن های سقفی همراه با گزارش تست محفظه آنکوئیک فرکانس رادیویی، همراه با ویدئو تست پوشش در محل و داده های قدرت سیگنال برای هتل های داخلی و ساختمان های اداری مختلف ارائه می شود. همه پارامترها واقعی و قابل تایید هستند و مشتریان می توانند نمونه ها را برای خودآزمایی و مقایسه ارسال کنند.
