آنتن PIFA

آنتن PIFA چیست؟

آنتن‌های PIFA، همچنین به عنوان آنتن‌های معکوس F مسطح شناخته می‌شوند، یکی از پرکاربردترین ساختارهای آنتن تشعشعی داخلی در لوازم الکترونیکی مصرفی و دستگاه‌های IoT هستند. آنها آنتن های RF کوچک و کم مشخصات هستند که برای کاربردهای بسته طراحی شده اند.

در مقایسه با آنتن‌های سرامیکی معمولی، آنتن‌های سیمی و آنتن‌های PCB، مزیت اصلی آن‌ها توانایی آن‌ها در حفظ رزونانس پایدار در محفظه‌های فلزی، ساختارهای مهر و موم شده پلاستیکی و فضاهای داخلی محدود با مقاومت قوی در برابر تضعیف محافظ است.

محصولات تولید انبوه ما به دو ساختار اصلی تقسیم می شوند:

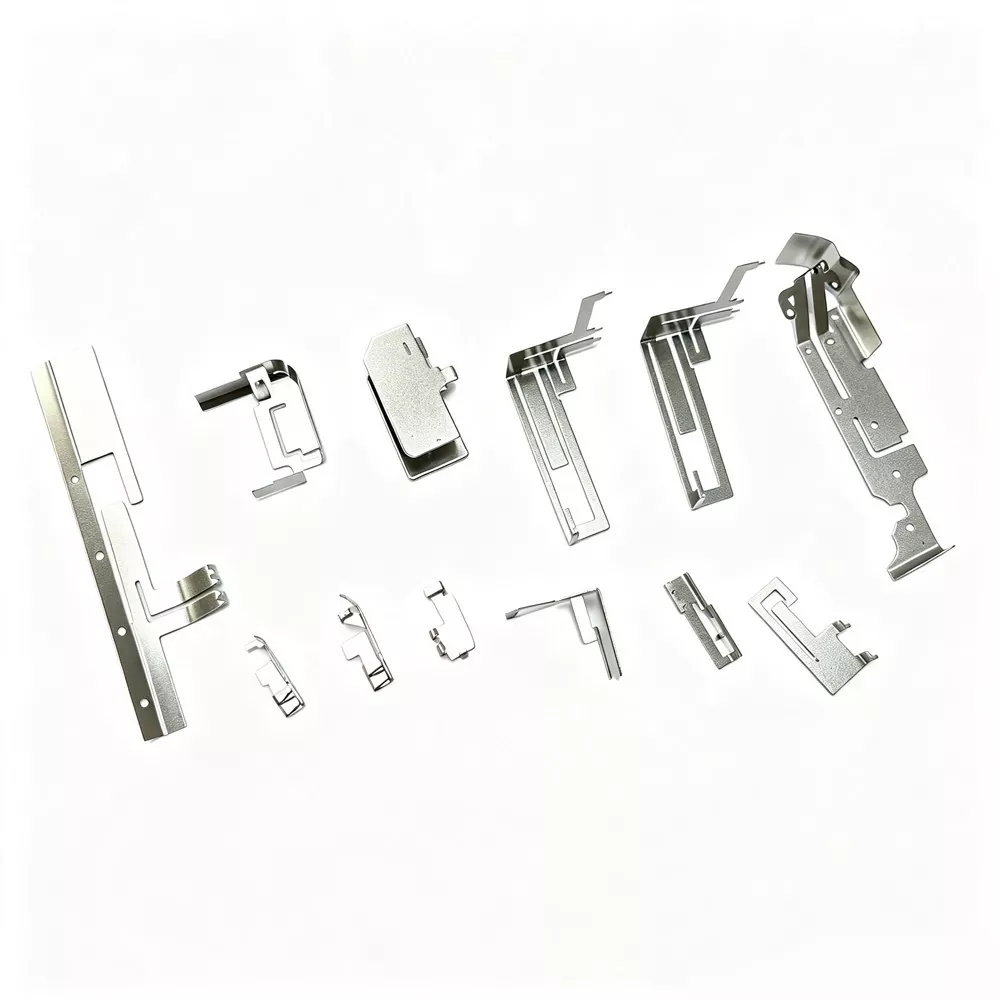

1. آنتن فنری PIFA

فنر برنزی فولاد ضد زنگ/فسفر با مهر زنی یک تکه، با سختی بالا، انعطاف پذیری خوب، مقاومت در برابر ضربه، مناسب برای نصب در خودرو، کنترل صنعتی، تجهیزات ورزشی، شل نمی شود یا در تماس طولانی مدت اکسید نمی شود، مناسب برای تولید انبوه استاندارد است.

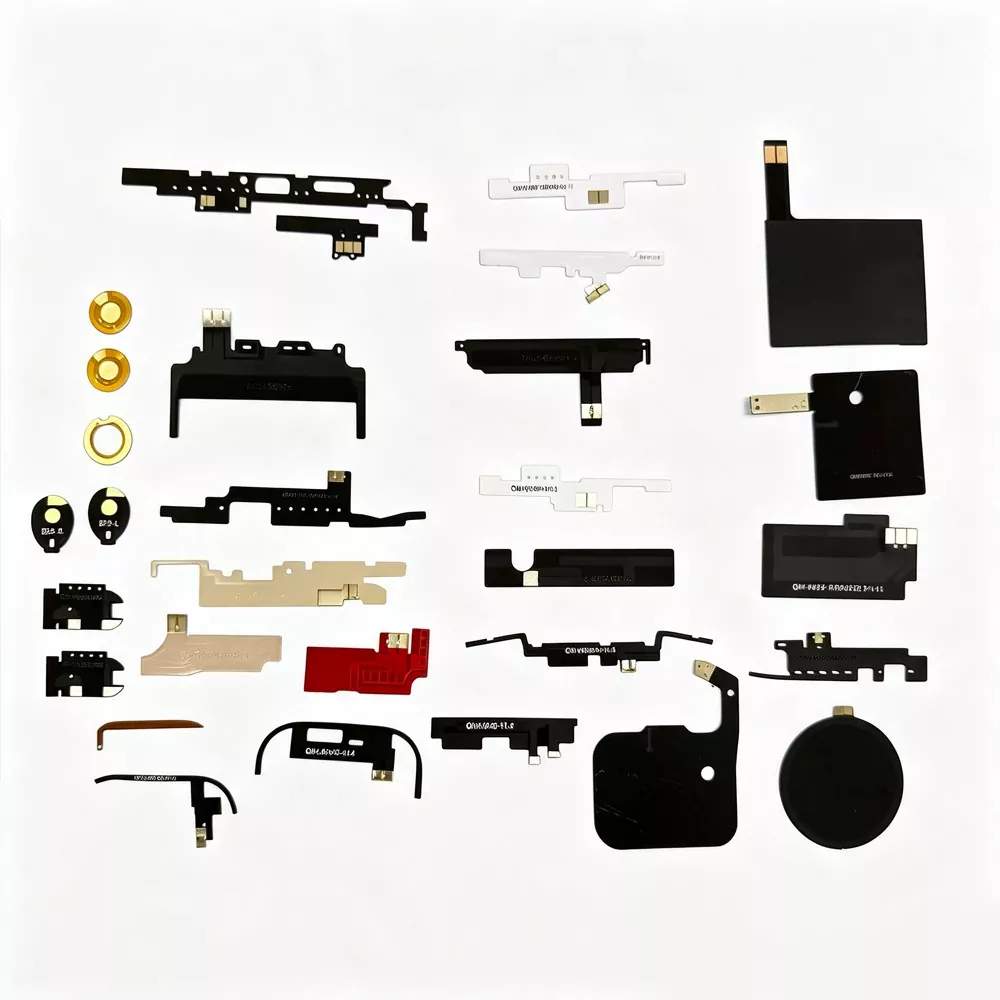

2. آنتن FPC منعطف PIFA

با فرآیند اچ کردن برد مدار انعطاف پذیر FPC تک لایه، سبک، نازک، انعطاف پذیر، قابل خم شدن و به دیوار متصل می شود و برای دستگاه های بسیار نازک، ساختارهای نامنظم و بدنه های کوچک مناسب است. در حال حاضر راه حل اصلی آنتن داخلی برای سخت افزار هوشمند است.

نحوه کار آنتن های PIFA

بسیاری از مشتریان به اشتباه فکر می کنند که آنتن داخلی فقط یک "پچ فلزی" است. در واقع، ساختار تشدید فرکانس رادیویی بسیار دقیقی دارد و این اصل را می توان به طور کامل توسط تحلیلگرهای طیف، تحلیلگرهای شبکه و آزمایشات محفظه آنکوئیک بدون تئوری خلأ تأیید کرد.

1. اصل تشدید زمین: ساختار PIFA برای تشکیل یک حلقه رزونانس F معکوس به بازوی تابشی + جفت زمین متکی است. در مقایسه با آنتن های معمولی، وابستگی کمتری به زمین برد اصلی دستگاه دارد و میزان تحمل تناسب کلی بالاتری دارد.

2. تشعشع با مشخصات کم: آنتن بسیار کم است و نزدیک بدنه نصب می شود، که می تواند به طور موثری تضعیف سیگنال ناشی از محافظ پوسته فلزی را کاهش دهد و مشکل سقوط سیگنال را پس از نصب تجهیزات حل کند.

3. فیلتر نویز: PIFA دارای خواص فیلتر ذاتی است که می تواند نویز با فرکانس بالا تولید شده توسط پردازنده مادربرد، منبع تغذیه و حافظه را فیلتر کند و به طور قابل توجهی نویز پس زمینه را کاهش دهد و نسبت سیگنال به نویز را بهبود بخشد.

4. رزونانس سازگار با چند باند: از طریق مسیریابی دقیق، شکاف‌ها و طراحی تطبیق امپدانس، یک آنتن FPC PIFA می‌تواند همزمان چندین باند از جمله 2.4G، 5G، بلوتوث و LTE را در خود جای دهد و به طور قابل‌توجهی در فضای داخلی دستگاه صرفه‌جویی می‌کند.

مشخصات فنی دقیق

مزایا نسبت به محصولات همتا

آنتن‌های معمولی موجود در بازار اغلب دارای مشکلات مشترکی هستند، از جمله تضعیف بالای محفظه، VSWR ناپایدار، مقاومت ضعیف در تداخل، و عملکرد ناسازگار دسته‌ای. آنتن PIFA ما مزایای واضحی را ارائه می دهد:

· در مقایسه با آنتن های PCB معمولی: آنتن‌های PCB به راحتی تحت تأثیر محافظ بدنه قرار می‌گیرند. آنتن تضعیف محفظه را بیش از 70 درصد کاهش می دهد.

· در مقایسه با آنتن های سرامیکی: آنتن های سرامیکی شکننده و حساس به اختلاف دما هستند، در حالی که این ساختار مقاومت در برابر ضربه، مقاومت در برابر حرارت و سرعت عبور کلی بالاتر را ارائه می دهد.

· در مقایسه با آنتن های FPC معمولی: آنتن های FPC معمولی فاقد ساختار تشدید کننده PIFA هستند که منجر به رانش قابل توجه سیگنال می شود. راه حل FPC واحد ما رزونانس دقیق و عملکرد پایدار را ارائه می دهد.

· در مقایسه با آنتن های فنری بدون نام: آنتن های فنری معمولی فاقد تطابق امپدانس هستند که باعث عملکرد سیگنال ناپایدار می شود. Qianmu Communication بازرسی و کالیبراسیون کامل را قبل از حمل و نقل انجام می دهد.

نحوه انتخاب آنتن PIFA با کیفیت

1. به ساختار نگاه کنید: برای بدنه های هوابند، ساختار PIFA را به جای استفاده کورکورانه از آنتن های معمولی FPC/PCB انتخاب کنید.

2. سناریوهای کاربردی را در نظر بگیرید: برای تجهیزات ارتعاشی، آنتن فنری PIFA را انتخاب کنید. برای تجهیزات بسیار نازک، آنتن FPC PIFA را انتخاب کنید.

3 به دنبال سازگاری دسته ای باشید: کالیبراسیون تولید انبوه کارخانه بزرگ، تفاوت عملکرد دسته ای کوچک، نرخ شکست پس از فروش پایین.

4 به قابلیت‌های سفارشی‌سازی نگاه کنید: اندازه، سیم‌کشی و تطبیق را می‌توان با توجه به ساختار کلی دستگاه تغییر داد تا با طرح‌های مختلف شناسه محصول مطابقت داشته باشد.

سوالات متداول

Q1: آیا می توان آن را در اندازه و باند فرکانس سفارشی کرد؟

ج: بله. شرکت ما از تطبیق امپدانس سفارشی، اندازه کامل، باند کامل برای آنتن های فنری PIFA و تک آنتن های FPC PIFA پشتیبانی می کند و بهینه سازی طرح رایگان را ارائه می دهد.

Q2: سیگنال های بهتر آنتن های PIFA نسبت به آنتن های معمولی چیست؟

پاسخ: بزرگترین مزیت این است که میرایی کمتری در بدنه دارد، در برابر سپر و تداخل مقاوم است و تجربه واقعی در کل محیط دستگاه به مراتب بهتر از آنتن های معمولی است.

Q3: آیا از صادرات پشتیبانی می کنید و می توانید گواهی ارائه دهید؟

A: صادرات جهانی پشتیبانی می شود. CE، ROHS، FCC، گزارش‌های آزمایش، صلاحیت‌های کارخانه در دسترس هستند که به طور کامل الزامات خرید B2B برای تجارت خارجی را برآورده می‌کنند.
