آنتن های FPC در مقابل PCB: تفاوت های کلیدی برای دستگاه های الکترونیکی فشرده

انتخاب آنتن برای یک دستگاه الکترونیکی فشرده بیش از یافتن قطعه ای متناسب با فضای موجود است. آنتن باید با چیدمان PCB دستگاه، محفظه، فرکانس کاری و اجزای اطراف آن کار کند.

آنتن های FPC و آنتن های PCB دو گزینه برای طراحی های بی سیم تعبیه شده هستند. هر دو را می توان در الکترونیک جمع و جور استفاده کرد، اما در ساخت و ساز، الزامات نصب و نحوه تناسب آنها با فرآیند تولید متفاوت است.

برای مهندسانی که دستگاه‌های اینترنت اشیا، تبلت‌ها، لوازم الکترونیکی پوشیدنی و پایانه‌های بی‌سیم را توسعه می‌دهند، درک زودهنگام این تفاوت‌ها می‌تواند به جلوگیری از تغییرات غیرضروری طراحی در طول نمونه‌سازی کمک کند.

آنتن FPC چیست؟

یک آنتن FPC از یک الگوی رسانا بر روی بستر مدار چاپی انعطاف پذیر استفاده می کند. ساختار نازک آن اجازه می دهد تا در فضاهای باریک مناسب یا در امتداد سطوح منحنی خاص در داخل یک محفظه الکترونیکی نصب شود.

این می تواند زمانی مفید باشد که PCB اصلی فضای مناسب کافی برای آنتن فراهم نمی کند یا زمانی که محفظه دستگاه به موقعیت نصب متفاوتی نیاز دارد.

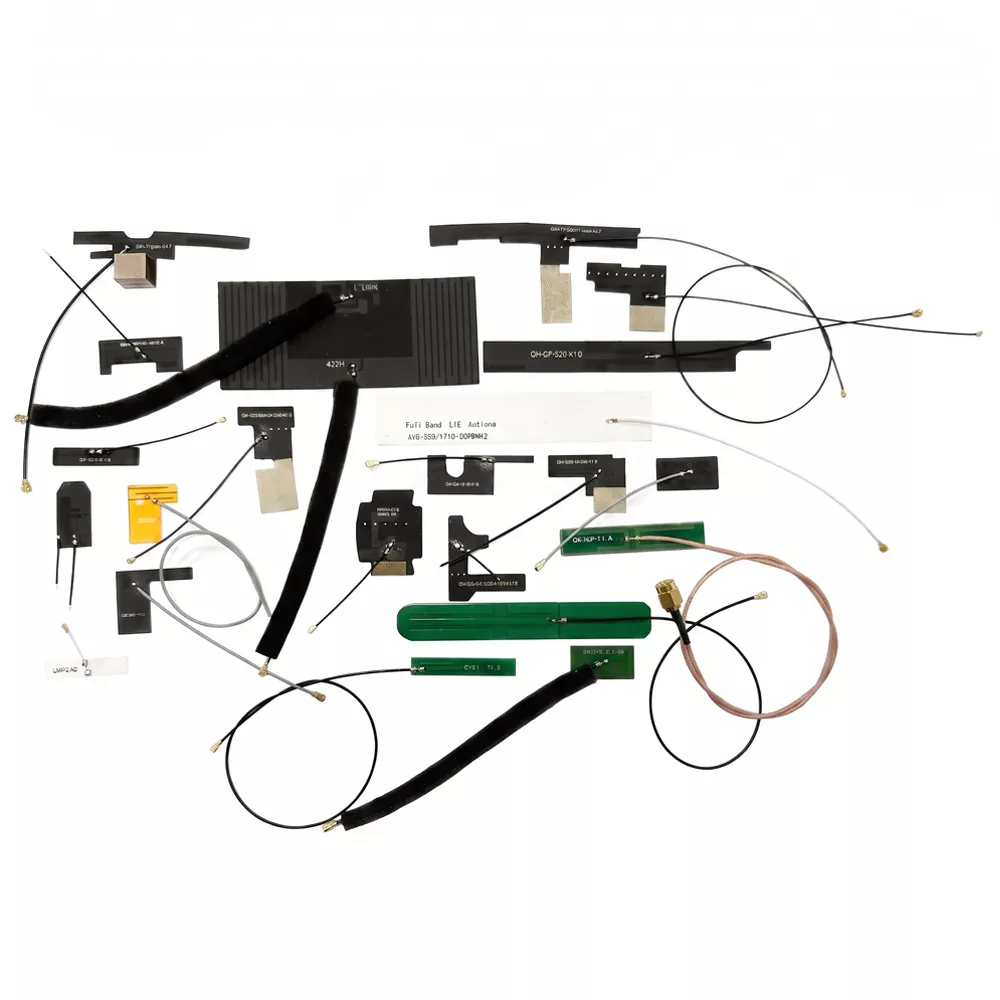

کاربردهای معمولی شامل لوازم الکترونیکی پوشیدنی، پایانه های دستی، دستگاه های قابل حمل و تجهیزات فشرده اینترنت اشیاء است. رامحدوده آنتن FPCاز Qianmu راه‌حل‌های آنتن داخلی را برای برنامه‌های بی‌سیم مختلف، با مشخصاتی که بر اساس نیاز دستگاه انتخاب شده‌اند، پوشش می‌دهد.

هنگام ارزیابی یک آنتن FPC، مهندسان باید ابعاد، فرکانس کاری، گزینه‌های کابل و کانکتور، روش نصب و فاصله از اجزای فلزی مجاور آن را بررسی کنند.

آنتن PCB چیست؟

یک آنتن PCB توسط یک الگوی رسانا بر روی یک برد مدار چاپی تشکیل می شود. بسته به طراحی، ممکن است در PCB اصلی ادغام شود یا روی یک برد اختصاصی قرار گیرد.

این رویکرد می تواند نیاز به یک جزء آنتن جداگانه را زمانی که برد مدار فضای کافی برای عنصر تابشی و فاصله مورد نیاز آن داشته باشد، کاهش دهد. اغلب برای ماژول‌های بی‌سیم، کنترل‌کننده‌های اینترنت اشیا، تجهیزات خانه هوشمند و سایر محصولات با چیدمان برد نسبتاً پایدار در نظر گرفته می‌شود.

با این حال، آنتن PCB به طور خودکار گزینه کم هزینه یا عملکرد بهتر نیست. نتایج آن به هندسه آنتن، صفحه زمین، مواد تخته، اجزای مجاور و محفظه نهایی بستگی دارد.

کیانموراه حل های داخلی آنتنشامل هر دو رویکرد مبتنی بر FPC و یکپارچه PCB برای ساختارهای مختلف دستگاه است.

آنتن FPC در مقابل آنتن PCB: تفاوت های کلیدی

تفاوت عملی در نحوه قرار گرفتن هر آنتن در محصول است. یک آنتن FPC آزادی بیشتری را در قرار دادن فراهم می کند، در حالی که یک آنتن PCB می تواند یکپارچه سازی را ساده کند وقتی که برد مدار در اطراف آن طراحی شده باشد.

هیچ کدام از این دو نوع عملکرد بی سیم بهتر را بدون آزمایش در دستگاه مورد نظر تضمین نمی کنند.

1. فضای نصب و طراحی مکانیکی

فضای در دسترس اغلب اولین عامل برای ارزیابی است.

یک آنتن FPC ممکن است در امتداد یک دیوار محفظه یا در یک ناحیه داخلی باریک قرار گیرد، مشروط بر اینکه محدودیت های خم آنتن، شرایط نصب و الزامات الکتریکی رعایت شود. این می تواند در دستگاه هایی که باتری، صفحه نمایش و مین برد بیشتر فضای موجود را اشغال می کنند مفید باشد.

یک آنتن PCB به یک منطقه مناسب روی برد مدار نیاز دارد. طرح آن باید عنصر تابشی، سطح زمین و فاصله از اجزای دیگر را در نظر بگیرد.

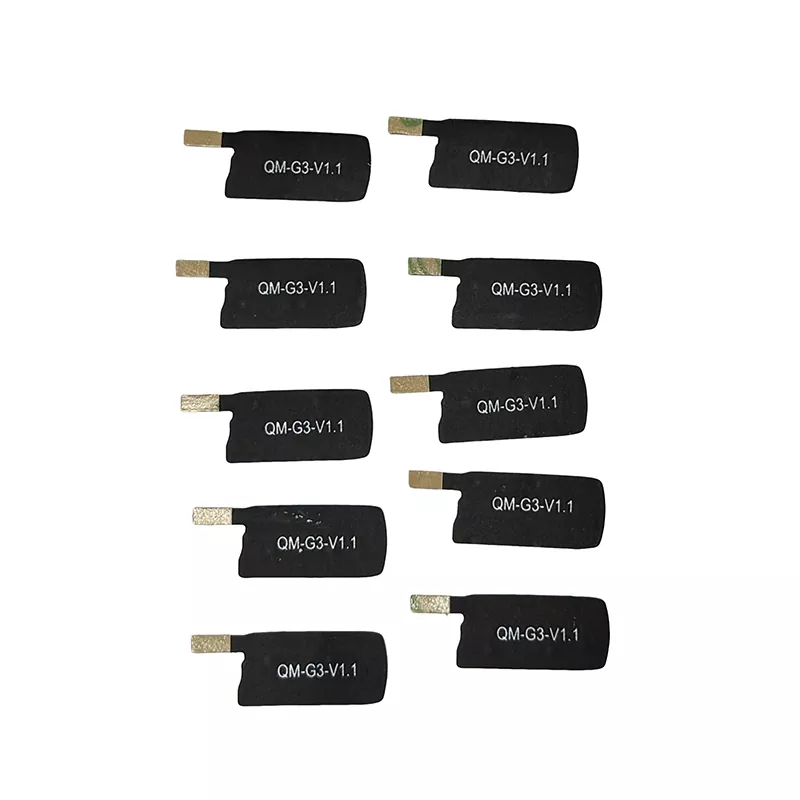

به عنوان مثال، یک تبلت با چیدمان داخلی فشرده ممکن است از ارزیابی یک آنتن منعطف که می تواند دور از مناطق شلوغ قرار گیرد، سود ببرد. کیانموآنتن تبلت بسیار نازک FPCیک محصول مرتبط برای بررسی در هنگام ارزیابی این نوع یکپارچگی است.

انتخاب نهایی باید بر اساس طراحی کامل مکانیکی باشد تا ابعاد آنتن به تنهایی.

2. عملکرد RF و ثبات سیگنال

یک آنتن انعطاف پذیر به طور خودکار دریافت قوی تری را ارائه نمی دهد و یک آنتن یکپارچه PCB لزوما پایدارتر نیست.

عملکرد به فرکانس کاری، هندسه آنتن، تطبیق امپدانس، مرجع زمین، مواد محفظه و اجزای اطراف بستگی دارد. باتری ها، براکت های فلزی، نمایشگرها و کابل ها همگی می توانند بر روی آنتن نصب شده تأثیر بگذارند.

قبل از انتخاب آنتن، مهندسان باید پارامترهای زیر را تأیید کنند:

• فرکانس کاری و پهنای باند مورد نیاز

• امپدانس و VSWR

• الگوی افزایش و تشعشع

• فاصله هواپیما و آنتن

• الزامات اتصال و کابل تغذیه

• عملکرد در محوطه تمام شده

برای دستگاه های بی سیم فشرده، آزمایش آنتن در موقعیت نصب واقعی بسیار مهم است. نتایج به دست آمده از یک آنتن مستقل ممکن است عملکرد آن را پس از مونتاژ آنتن در محصول نهایی نشان ندهد.

3. هزینه ساخت و مونتاژ

هزینه کل به طراحی کامل دستگاه بستگی دارد، نه فقط به قیمت آنتن.

آنتن PCB ممکن است اجزای جداگانه و مراحل مونتاژ را زمانی که با چیدمان برد موجود مطابقت دارد کاهش دهد. با این حال، اگر طراحی نیاز به تغییراتی در ابعاد PCB، مسیریابی یا قرار دادن قطعات داشته باشد، این تغییرات می تواند کار توسعه را افزایش دهد.

آنتن FPC یک جزء جداگانه است و ممکن است به مواد ثابت اضافی، یک کابل یا یک کانکتور نیاز داشته باشد. با این حال، زمانی که از طراحی مجدد PCB یا محفظه اصلی اجتناب می‌کند، ممکن است کاربردی‌تر باشد.

برای پروژه های OEM، هزینه های زیر را مقایسه کنید:

• ساخت آنتن

• PCB و تغییرات محفظه

• کابل ها، کانکتورها و مواد نصب

• مونتاژ و بازرسی

• آزمایش نمونه اولیه و تنظیم RF

• حجم تولید و تقاضای مورد انتظار

درخواست قیمت بر اساس الزامات فنی یکسان، مقایسه مفیدتری نسبت به قضاوت دو فناوری بر اساس قیمت اجزای اصلی آنها فراهم می کند.

4. کدام آنتن برای برنامه شما مناسب است؟

طراحی مناسب به ساختار فیزیکی دستگاه و نیازهای بی سیم بستگی دارد.

دستگاه های پوشیدنی و قابل حمل:هنگامی که محفظه منحنی است یا طرح داخلی فضای محدودی را برای ساختار آنتن سفت و سخت باقی می گذارد، ممکن است ارزش ارزیابی آنتن FPC را داشته باشد.

خانه هوشمند و محصولات اینترنت اشیا:هر دو گزینه می توانند مناسب باشند. تصمیم به استاندارد بی سیم، چیدمان برد، محفظه و فرآیند مونتاژ بستگی دارد.

تجهیزات بی سیم صنعتی:آنتن PCB زمانی می تواند به خوبی کار کند که چیدمان برد ثابت باشد و فضای خالی کافی در دسترس باشد. آنتن FPC ممکن است زمانی مفید باشد که فضای نصب محدود باشد.

پایانه های تبلت و دستی:یک آنتن انعطاف پذیر می تواند گزینه های موقعیت یابی اضافی را فراهم کند، به ویژه زمانی که ساختار داخلی شلوغ است. انتخاب نهایی همچنان به اعتبار RF نیاز دارد.

کیانمومحدوده محصولشامل دسته های آنتن داخلی و خارجی برای کاربردهای مختلف بی سیم است. بررسی ساختارهای محصول موجود در کنار نقشه های دستگاه می تواند به محدود کردن گزینه های مناسب کمک کند.

5. چه اطلاعاتی برای آنتن سفارشی مورد نیاز است؟

قبل از درخواست یک نقل قول یا نمونه اولیه، جزئیات کلیدی برنامه مورد نظر را آماده کنید:

1. باند فرکانس:فرکانس های کاری مورد نیاز و استانداردهای بی سیم را مشخص کنید.

2. ابعاد موجود:حداکثر اندازه آنتن و منطقه نصب موجود را ارائه دهید.

3. ساختار دستگاه:نقشه‌های PCB، ابعاد محفظه، و موقعیت قطعات فلزی یا باتری‌های مجاور را به اشتراک بگذارید.

4. الزامات RF:امپدانس هدف، پهنای باند، VSWR، بهره و سایر معیارهای عملکرد قابل اجرا را شناسایی کنید.

5. روش اتصال:تأیید کنید که آیا طرح به اتصال PCB مستقیم، کابل کواکسیال، اتصال IPEX یا رابط دیگری نیاز دارد یا خیر.

6. الزامات تست:هرگونه اندازه گیری RF مورد نیاز یا اعتبارسنجی سطح محصول را مشخص کنید.

7. طرح تولید:مقدار نمونه اولیه، حجم سفارش مورد انتظار و برنامه توسعه را ارائه دهید.

این جزئیات به تعیین اینکه آیا آنتن FPC، آنتن PCB یا ساختار آنتن داخلی دیگری برای پروژه مناسب است یا خیر کمک می کند.

سوالات متداول

آیا آنتن FPC بهتر از آنتن PCB است؟

در هر برنامه ای نیست. آنتن‌های FPC انعطاف‌پذیری بیشتری را در قرارگیری فیزیکی ارائه می‌دهند، در حالی که آنتن‌های PCB می‌توانند یکپارچه‌سازی را ساده کنند، زمانی که چیدمان برد فضای کافی را فراهم کند. انتخاب مناسب به ساختار دستگاه و نیازهای RF بستگی دارد.

آیا آنتن های FPC و PCB می توانند از وای فای و بلوتوث پشتیبانی کنند؟

بله. هر دو را می توان برای برنامه های Wi-Fi و بلوتوث، از جمله محصولات 2.4 گیگاهرتز طراحی کرد. سازگاری به طراحی آنتن، پهنای باند، تطابق و شرایط نصب بستگی دارد.

آیا آنتن PCB همیشه هزینه کمتری دارد؟

نه. یک آنتن PCB ممکن است اجزای جداگانه و کار مونتاژ را کاهش دهد، اما طراحی مجدد PCB می تواند هزینه های توسعه را افزایش دهد. آنتن FPC ممکن است زمانی مقرون به صرفه تر باشد که از تغییرات عمده در مین برد یا محفظه اجتناب کند.

چه چیزی بر عملکرد آنتن داخلی تأثیر می گذارد؟

فرکانس کاری، هندسه آنتن، صفحه زمین، تطبیق امپدانس، مواد محفظه و اجزای مجاور همگی می توانند بر عملکرد تأثیر بگذارند. تست در دستگاه تمام شده ضروری است.

آیا Qianmu می تواند یک آنتن FPC سفارشی ارائه کند؟

صفحه آنتن FPC Qianmu گزینه های سفارشی سازی موجود از جمله ابعاد، فرکانس، اتصالات، کابل ها و روش های نصب را شرح می دهد. مشخصات نهایی باید بر اساس الزامات RF و مکانیکی پروژه تایید شود.

انتخاب بین آنتن های FPC و PCB

تصمیم گیری بین آنتن FPC و آنتن PCB باید با چیدمان دستگاه، فرکانس کاری و عملکرد بی سیم مورد نیاز شروع شود. انعطاف‌پذیری نصب، مراحل مونتاژ و هزینه کل توسعه باید با هم ارزیابی شوند.

برای محصولات الکترونیکی فشرده، تأیید موقعیت آنتن در مراحل اولیه و آزمایش طراحی در محفظه مورد نظر می تواند تغییرات قابل اجتناب را در مراحل بعدی کاهش دهد.

برای ارزیابی یک گزینه مناسب، راه حل های آنتن FPC Qianmu و سایر گزینه های آنتن داخلی را در کنار نیازهای دستگاه خود بررسی کنید.
