آنتن PCB صلب
Shenzhen Qianmu Communication Technology Co., Ltd. یک تامین کننده و سازنده آنتن PCB سفت و سخت چینی است که راه حل های منبع اصلی را برای سفارشات عمده و پروژه های سفارشی ارائه می دهد. ما در آنتن های داخلی استاندارد و سفارشی برای برنامه های کاربردی 2.4G، 5.8G، WiFi، بلوتوث، LTE، و LoRa با پشتیبانی حرفه ای OEM/ODM تخصص داریم.

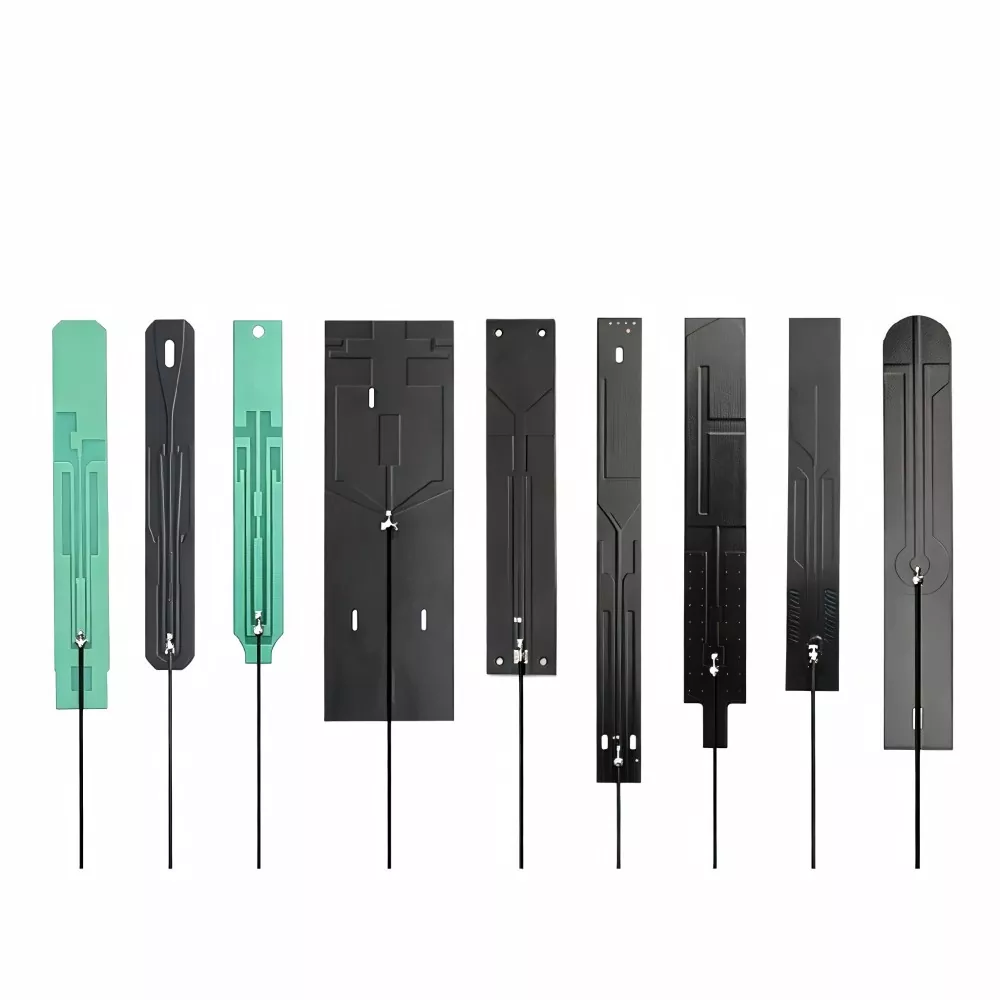

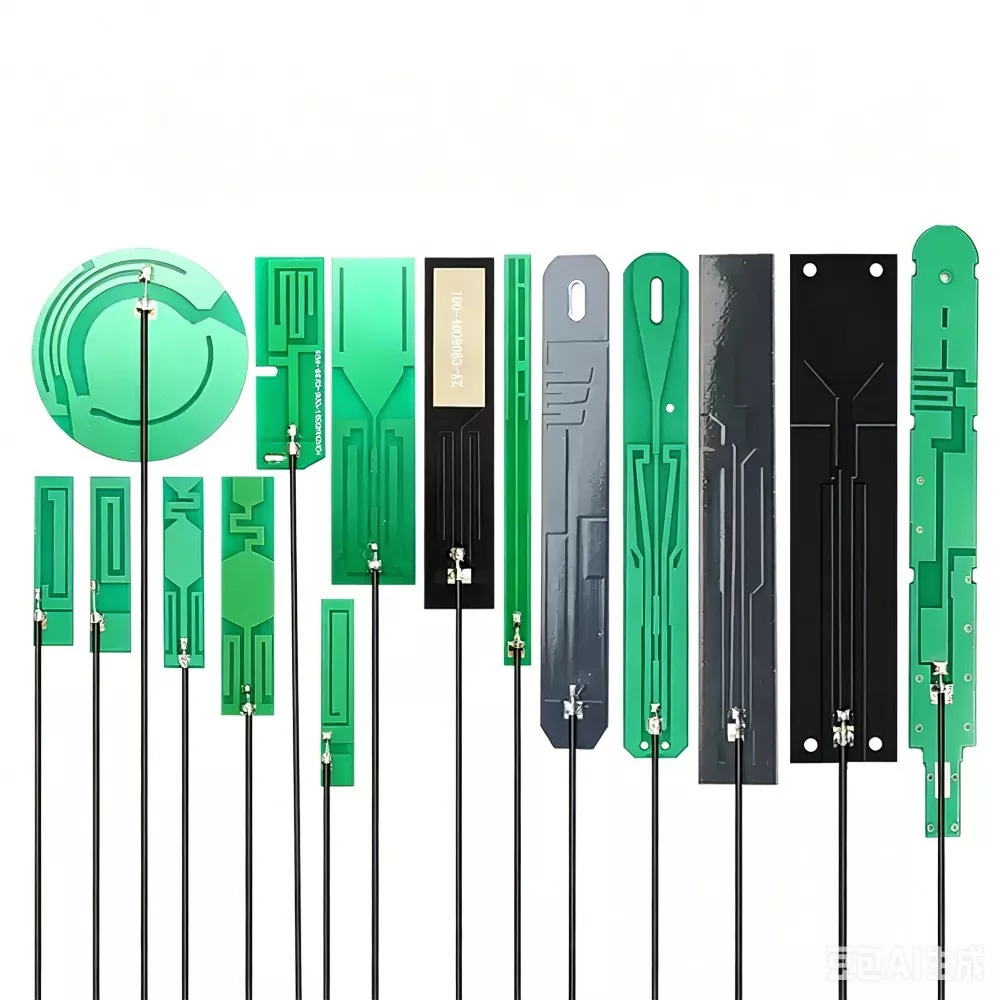

آنتن PCB صلب یک آنتن فرستنده گیرنده بی سیم داخلی و مینیاتوری است که با استفاده از فناوری اچینگ، چاپ و نصب روی سطح برد مدار مدار چاپی حرفه ای ساخته شده است. به عنوان یک راه حل اصلی آنتن داخلی در زمینه ارتباطات بی سیم امروزی، ساختار اضافی آنتن های خارجی را حذف می کند و مزایای کلیدی مانند طراحی سبک وزن، کوچک سازی و سازگاری بالا را ارائه می دهد. این یک انتخاب ایده آل برای دستگاه های سخت افزاری هوشمند در مقیاس کوچک، یکپارچه و بسیار پیچیده است و به طور گسترده در اینترنت اشیا، لوازم الکترونیکی مصرفی و برنامه های بی سیم صنعتی استفاده می شود.
محدوده سازگاری دستگاه
با سازگاری عالی و مزایای یکپارچه سازی، آنتن PCB صلب را می توان به طور گسترده در دستگاه های بی سیم جاسازی شده فشرده مختلف به کار برد. این برای برنامه های کاربردی در سراسر لوازم الکترونیکی مصرفی، سیستم های خانه هوشمند، اینترنت اشیاء صنعتی، ارتباطات داخل خودرو و تجهیزات امنیتی مناسب است. دستگاه های سازگار معمولی عبارتند از:
· دستگاههای خانه هوشمند: دوشاخههای هوشمند، سیستمهای روشنایی هوشمند، قفلهای هوشمند درب، جاروبرقیهای روباتیک، سنسورهای دما و رطوبت، و سنسورهای در/پنجره.
· دستگاه های پایانه اینترنت اشیا: دروازه های LoRa، ماژول های NB-IoT، ماژول های اینترنت اشیاء 4G/5G، جمع آوری کننده های داده بی سیم و پایانه های موقعیت یابی.
· دستگاههای بلوتوث و وایفای: هدفونهای بیسیم، بلندگوهای بلوتوث، ماژولهای وایفای، دستگاههای بیسیم نمایشگر و دستگاههای پوشیدنی هوشمند قابل حمل.
· تجهیزات کنترل صنعتی: سنسورهای بی سیم صنعتی، پایانه های کنترل خودکار، دروازه های صنعتی و ماژول های نظارت بی سیم.
· دستگاه های امنیتی و نصب شده روی خودرو: ضبط کننده های داخل خودرو، ردیاب های GPS خودرو، دوربین های نظارت بی سیم، و ماژول های کنترل دسترسی بی سیم.
· سایر دستگاه های بی سیم جمع و جور: مینی کنترل از راه دور، دماسنج های بی سیم، پایانه های ارتباطی قابل حمل، و سایر دستگاه های بی سیم تعبیه شده.
نکات برجسته محصول اصلی
آنتن PCB صلب سازگاری عالی، یکپارچگی فشرده و عملکرد بی سیم قابل اعتماد را ارائه می دهد که آن را برای طیف گسترده ای از دستگاه های بی سیم تعبیه شده مناسب می کند. به طور گسترده ای در سیستم های خانه های هوشمند، کاربردهای صنعتی اینترنت اشیا، لوازم الکترونیکی مصرفی، ارتباطات خودرو و تجهیزات امنیتی استفاده می شود.
محصولات اصلی قابل اجرا عبارتند از:
· دستگاههای خانه هوشمند: دوشاخههای هوشمند، سیستمهای روشنایی هوشمند، قفلهای هوشمند، جاروبرقیهای روباتیک، سنسورهای دما، و سنسورهای در/پنجره.
· پایانه های اینترنت اشیا: دروازه های LoRa، ماژول های NB-IoT/4G/5G، جمع آوری کننده های داده بی سیم و پایانه های موقعیت یابی.
· دستگاههای بلوتوث و وایفای: هدفونهای بیسیم، بلندگوهای بلوتوث، ماژولهای وایفای، دستگاههای نمایشگر و محصولات پوشیدنی هوشمند.
· تجهیزات صنعتی: سنسورهای بی سیم صنعتی، پایانه های اتوماسیون، دروازه های صنعتی و ماژول های نظارت بی سیم.
· وسایل نقلیه و تجهیزات امنیتی: دوربین های داش، ردیاب خودرو، دوربین های بی سیم، و ماژول های کنترل دسترسی بی سیم.
· سایر دستگاه های بی سیم: مینی کنترل از راه دور، دماسنج های بی سیم و دستگاه های ارتباطی تعبیه شده قابل حمل.
مشخصات فنی دقیق
آنتن PCB سفت و سخت مدل استاندارد کارخانه ما تحت آزمایشات آزمایشگاهی و تأیید همه پارامترها قرار گرفته است و مشخصات دقیق و قابل ردیابی را تضمین می کند. این طراحی شده است تا نیازهای ارتباط بی سیم برنامه های مختلف غیرنظامی و صنعتی را برآورده کند. مشخصات کلیدی در زیر ذکر شده است (سفارشی سازی و تغییرات موجود است):
|
مورد پارامتر |
پارامترهای فنی استاندارد |
|
باند فرکانس کاری |
2.4 گیگاهرتز، 5.8 گیگاهرتز، 433 مگاهرتز، 868 مگاهرتز، 915 مگاهرتز، سازگاری با باند کامل LTE (سفارشیسازی چند باند موجود است) |
|
امپدانس مشخصه |
50Ω (امپدانس استاندارد RF، دقیقاً مطابق با ماژول های اصلی) |
|
بهره آنتن |
2dBi-5dBi (قابل تنظیم در صورت تقاضا، بهره بالا اختیاری) |
|
نسبت موج ایستاده VSWR |
≤1.5 (استاندارد کیفیت پیشرو در صنعت، از دست دادن سیگنال بسیار کم) |
|
ولتاژ کاری |
3.3 ولت / 5 ولت جهانی |
|
دمای عملیاتی |
-40℃ ~ +85 ℃ (عملکرد با دمای گسترده، مناسب برای محیط های صنعتی خشن) |
|
دمای ذخیره سازی |
-50 ~ 90 + ℃ |
|
مواد تخته |
تخته ضد شعله با دقت بالا FR-4 |
|
مشخصات اندازه |
قابل تنظیم در اندازه های استاندارد؛ مدل های بسیار نازک و مینیاتوری موجود است. |
|
روش رابط |
پچ، لحیم کاری، پایانه IPEX (اختیاری) |
مزایای رقابتی محصول در مقایسه با همتایان
در حال حاضر، محصولات ارزان قیمت معمولی موجود در بازار اغلب دارای مشکلاتی مانند امپدانس نادرست، تضعیف سیگنال قابل توجه، پارامترهای دسته ای ناسازگار و مقاومت ضعیف در برابر دمای بالا هستند. به عنوان یک تولید کننده حرفه ای آنتن PCB سفت و سخت چینی، کارخانه ما ارتقاهای جامعی را در چهار زمینه کلیدی - فناوری فرآیند، انتخاب مواد، آزمایش و سفارشی سازی - انجام داده است و مزایای قابل توجهی را نسبت به رقبا ارائه می دهد.
|
بعد مقایسه |
آنتن PCB سفت و سخت استاندارد Companion |
آنتن PCB صلب ارتباط هزار چشمی |
|
انتخاب مواد هیئت مدیره |
تخته های بازیافتی با کیفیت پایین مستعد تغییر شکل هستند و مقاومت ضعیفی در برابر دمای بالا دارند. |
برد دقیق ضد اشتعال FR-4 کاملاً جدید، دارای مقاومت در برابر حرارت بالا، جلوگیری از تاب خوردگی و خواص عایق عالی. |
|
دقت فرآیند |
حکاکی مصنوعی، آثار ناهموار، خطای امپدانس بزرگ. |
حکاکی لیزری تمام اتوماتیک، با مسیریابی دقیق و تحمل امپدانس ≤ ± 1 Ω. |
|
عملکرد سیگنال |
قابلیت ضد تداخل ضعیف؛ تضعیف شدید سیگنال در فواصل طولانی |
تطبیق و تنظیم امپدانس حرفه ای، تلفات کم، ضد تداخل بالا و فاصله انتقال بیشتر. |
|
پایداری دسته ای |
تولید مصنوعی، با تغییرات پارامترهای دسته به دسته قابل توجه. |
تولید انبوه کاملاً خودکار، 100٪ بازرسی نمونه برداری پارامتر، و سازگاری دسته ای بسیار بالا. |
|
خدمات سفارشی |
فقط مدل های استاندارد پشتیبانی می شوند. سفارشی سازی زمان زیادی می برد و هزینه بر است. |
از سفارشی سازی تمام بعدی، طراحی طرح رایگان، نمونه سازی سریع و چرخه تولید انبوه کوتاه پشتیبانی می کند. |
|
بازرسی کنترل کیفیت |
بدون فرآیند آزمایش کامل، میزان نقص بالا. |
فرآیند بازرسی چند مرحله ای، آزمایش در دنیای واقعی در یک محیط واقعی، نرخ نقص <0.1٪. |
راهنمای نصب و استفاده
نصب ساده و سازگاری انعطاف پذیر بدون نیاز به اشکال زدایی پیچیده. سه روش نصب استاندارد برای برآوردن نیازهای تولید دستگاههای مختلف موجود است که فرآیند نصب روان و کارآمد را تضمین میکند.
نصب سطحی
مناسب برای تجهیزات تولید SMT در مقیاس بزرگ، آنتن را می توان مستقیماً با استفاده از دستگاه انتخاب و جابجایی روی موقعیت تعیین شده مادربرد دستگاه قرار داد و لحیم کرد و امکان مونتاژ خودکار با راندمان و سازگاری بالا را فراهم کرد. در حین نصب، از قرار دادن آنتن در نزدیکی منابع تداخلی مانند باتری ها، پوشش های محافظ فلزی یا تراشه های فرکانس بالا خودداری کنید. برای اطمینان از انتقال پایدار سیگنال، فاصله حداقل 3 میلی متر را حفظ کنید.
نصب و راه اندازی جوش دستی
برای نمونههای اولیه، آزمایش و تعمیرات دستهای کوچک، میتوان از لحیم کاری دستی برای تراز کردن دقیق پدهای آنتن با نقاط لحیم کاری RF روی برد اصلی استفاده کرد. برای جلوگیری از آسیب حرارتی به مدار آنتن از روش های لحیم کاری با دمای پایین و سریع استفاده کنید. پس از لحیم کاری، سیم کشی را به درستی مرتب کنید تا از خم شدن یا فشرده شدن بیش از حد جلوگیری شود.
نصب و راه اندازی مشترک لب به لب
آنتن PCB صلب با کانکتور IPEX را می توان مستقیماً به سوکت RF روی مادربرد دستگاه متصل کرد. از نصب پلاگین و بازی بدون لحیم کاری پشتیبانی می کند، امکان مونتاژ و حذف آسان را فراهم می کند و آن را برای آزمایش نمونه اولیه و کاربردهای تجهیزات دسته کوچک ایده آل می کند.
|
نکات نصب: نصب تمام آنتن PCB سفت و سخت باید برای جلوگیری از موانع فلزی و نزدیکی به خطوط برق، فاصله کافی را داشته باشد. در غیر این صورت، این امر مستقیماً منجر به تضعیف سیگنال، کاهش حساسیت و اختلال در عملکرد ارتباطی دستگاه می شود. |
نکات انتخاب محصول
بسیاری از مشتریان ممکن است در هنگام خرید آنتن با مشکلاتی مواجه شوند. انتخاب نادرست می تواند منجر به سیگنال های ضعیف دستگاه، مشکلات سازگاری و تاخیر در پروژه شود. بر اساس سال ها تجربه صنعت، کارخانه ما دستورالعمل های خرید حرفه ای را برای کمک به مشتریان در انتخاب دقیق و اجتناب از خطرات احتمالی ایجاد کرده است.
باند فرکانس مربوطه را مطابقت دهید
اولویت باید به انتخاب آنتن با توجه به فرکانس کاری ماژول دستگاه داده شود. برای دستگاه های 2.4G، آنتن تک فرکانس 2.4G را انتخاب کنید. برای دستگاه های دو باند، آنتن دو باند 2.4G+5.8G را انتخاب کنید. تطبیق نادرست فرکانس ممکن است منجر به از دست دادن سیگنال یا انتقال ناپایدار شود.
فضای نصب تجهیزات را تأیید کنید
آنتن مینیاتوری با اندازه استاندارد یا سفارشی را بر اساس فضای موجود در داخل دستگاه انتخاب کنید. این به جلوگیری از مشکلات نصب ناشی از طراحی های بزرگ یا عملکرد ناکافی ناشی از ابعاد نامناسب آنتن کمک می کند.
محیط عملیاتی را در نظر بگیرید
برای کاربردهای عمومی غیرنظامی، مدل های استاندارد توصیه می شود. برای محیط های صنعتی با دمای بالا یا تداخل الکترومغناطیسی قوی، یک محلول آنتن PCB سفت و سخت تقویت شده را انتخاب کنید تا از عملکرد پایدار طولانی مدت اطمینان حاصل کنید.
بررسی صحت پارامتر
به پارامترهای کلیدی مانند VSWR، امپدانس و بهره بسیار توجه کنید. از محصولاتی با مشخصات نادرست اجتناب کنید و تامین کنندگانی را که می توانند گزارش های اندازه گیری واقعی و داده های تست قابل اعتماد ارائه دهند، اولویت بندی کنید.
یک سازنده منبع قابل اعتماد انتخاب کنید
یک سازنده آنتن معتبر را انتخاب کنید که قابلیت های سفارشی سازی، تأیید کیفیت و پشتیبانی پس از فروش را برای اطمینان از تولید انبوه پایدار و عملکرد ثابت محصول ارائه می دهد.
چرا ارتباطات Qianmu را انتخاب کنید؟
با سالها تجربه در صنعت ارتباطات بی سیم، Qianmu Communications یک تولید کننده آنتن PCB سفت و سخت چینی است که با مشتریان در سراسر جهان همکاری های طولانی مدت ایجاد کرده است. با استفاده از چهار نقطه قوت اصلی - فناوری، ظرفیت تولید، کیفیت و خدمات - ما به یک تامین کننده قابل اعتماد برای مشتریان داخلی و بین المللی تبدیل شده ایم.
تیم فنی حرفه ای با قابلیت های R&D قوی
ما یک تیم مهندسی RF با تجربه داریم که در تنظیم امپدانس آنتن، بهینه سازی باند فرکانس و سازگاری ساختاری تخصص دارند. کارشناسان ما می توانند به سرعت چالش های سیگنال را در دستگاه های مختلف حل کنند و به مشتریان بهینه سازی راه حل آنتن رایگان و پشتیبانی از اشکال زدایی نمونه اولیه را ارائه دهند.
تامین مستقیم از کارخانه منبع با ارزش رقابتی
با امکانات تولید استاندارد و تجهیزات خودکار، هزینههای واسطه غیرضروری را حذف میکنیم و مزایای قیمت قابل توجهی را برای سفارشهای عمده ارائه میکنیم. در همین حال، ما به شدت نرخ محصول معیوب را کنترل می کنیم تا به مشتریان کمک کنیم هزینه های پس از فروش را کاهش دهند.
قابلیت سفارشی سازی قوی برای برنامه های مختلف
ما راه حل های آنتن سفارشی را ارائه می دهیم که باندهای فرکانس مختلف، اندازه ها، ساختارها و الزامات عملکرد را پوشش می دهد. با نمونه سازی سریع و قابلیت های تولید انبوه کارآمد، می توانیم نیازهای دستگاه های خاص و محیط های عملیاتی ویژه را برآورده کنیم.
کنترل کیفیت دقیق و قابلیت ردیابی کامل محصول
هر دسته محصول توسط سوابق کامل تولید و داده های آزمایشی پشتیبانی می شود که امکان ردیابی قابل اعتماد را فراهم می کند. ثبات و ثبات محصول ما از استانداردهای عمومی صنعت فراتر می رود.
پشتیبانی جامع پس از فروش برای خدمات قابل اعتماد
ما 24/7 مشاوره فنی، گزارش های بازرسی و مدارک صلاحیت را همراه با محموله ها ارائه می دهیم. خدمات پس از فروش پاسخگو ما تضمین می کند که مشتریان در سراسر پروژه های خود پشتیبانی مستمر دریافت می کنند.
سوالات متداول
Q1: آیا می تواند از اندازه های سفارشی و باندهای فرکانس پشتیبانی کند؟
ج: قطعا. به عنوان یک تولید کننده حرفه ای آنتن، کارخانه ما خدمات سفارشی سازی جامعی را ارائه می دهد. ما میتوانیم راهحلهای سفارشیسازی شده را بر اساس طراحی ساختاری، ابعاد نصب، باندهای فرکانس مورد نیاز و مشخصات بهره، توسعه دهیم. پیشنهاد راه حل رایگان و تولید نمونه در دسترس است.
Q2: چه چیزی باعث سیگنال ضعیف پس از نصب می شود؟
پاسخ: شایع ترین دلایل عبارتند از نصب نامناسب، مانند قرار دادن آنتن بسیار نزدیک به اجزای فلزی، خطوط برق، یا منابع تداخل تراشه، یا ایجاد فاصله ناکافی در اطراف آنتن. علاوه بر این، باند فرکانس آنتن باید برای اطمینان از سازگاری با ماژول دستگاه بررسی شود. کارخانه ما راهنمایی تنظیم حرفه ای را برای کمک به حل سریع مشکلات سیگنال ارائه می دهد.
Q3: حداقل مقدار سفارش چقدر است؟ زمان تحویل چقدر است؟
A: هیچ مقدار حداقل سفارش برای محصولات استاندارد وجود ندارد. سفارشات و نمونه های سفارشی دسته ای کوچک نیز موجود است. سفارشات استاندارد را می توان در همان روز تحویل داد، در حالی که تولید انبوه در مقیاس بزرگ معمولاً 7 تا 10 روز کاری طول می کشد. برنامه های تولید را می توان با توجه به اولویت های سفارش مشتری تنظیم کرد.
Q4: کدام بهتر است: آنتن PCB صلب یا آنتن چوب معمولی؟
پاسخ: برای دستگاههای جاسازی شده فشرده، آنتن PCB سفت و سخت معمولاً به دلیل اندازه کوچک، قابلیت نصب پنهان، یکپارچگی بالا و سازگاری قوی، انتخاب ارجح است. برای تجهیزات فضای باز که نیاز به انتقال از راه دور دارند، آنتن های چوبی سنتی ممکن است مناسب تر باشند.
