چرا آنتن دوچرخه مشترک برای اتصال هوشمند قابل اعتماد ضروری است؟

همانطور که دوچرخه های مشترک، دوچرخه های الکترونیکی و اسکوترهای برقی به طور فزاینده ای به هم متصل می شوند، ارتباطات بی سیم قابل اعتماد برای قفل هوشمند، موقعیت یابی، نظارت بر ناوگان و مدیریت از راه دور ضروری است.کیانمورا توسعه می دهدآنتن دوچرخه مشترکبه طور خاص برای محیط‌های قفل هوشمند فشرده، به غلبه بر تضعیف سیگنال ناشی از محفظه‌های فلزی، باتری‌ها، تخته‌های مدار، لرزش و فضای نصب محدود کمک می‌کند. طراحی آن از ارتباطات NB-IoT، 4G Cat.1/LTE و موقعیت یابی اختیاری GPS/BeiDou برای برنامه های تحرک دو چرخ متصل پشتیبانی می کند.

آنتن دوچرخه اشتراکی چیزی بیش از یک قطعه کوچک RF است که در داخل قفل دوچرخه نصب شده است. این بخش مهمی از سیستم ارتباطی است که وسایل نقلیه متصل را قادر می سازد تا داده ها را با پلتفرم های ابری مبادله کنند و دستورات از راه دور دریافت کنند. از آنجایی که قفل‌های هوشمند دارای حفره‌های محدودی هستند که حاوی باتری‌ها، سازه‌های فلزی، PCB و سایر قطعات الکترونیکی هستند، انتخاب آنتن و تنظیم RF می‌تواند مستقیماً بر قابلیت اطمینان ارتباطات و مصرف انرژی تأثیر بگذارد.

فهرست مطالب

1. آنتن دوچرخه مشترک چیست؟
2. چرا عملکرد آنتن برای تحرک مشترک مهم است؟
3. آنتن دوچرخه مشترک چگونه کار می کند؟
4. ویژگی های کلیدی چیست؟
5. مشخصات فنی در یک نگاه
6. کجا می توان از آن استفاده کرد؟
7. چگونه باید نصب شود؟
8. چگونه باید آنتن مناسب را انتخاب کنید؟
9. خریداران چه چیزی باید از تولید کننده بپرسند؟
10. سوالات متداول
11. نتیجه گیری

آنتن دوچرخه مشترک چیست؟

آنتن دوچرخه مشترک یک آنتن فشرده اینترنت اشیا RF است که برای کار در داخل قفل هوشمند یا محفظه ارتباطی دوچرخه‌های متصل و وسایل نقلیه دو چرخ الکتریکی طراحی شده است. برخلاف آنتن های خارجی معمولی، در محفظه محصول ادغام می شود و به حفظ ظاهری تمیز کمک می کند و در عین حال خطر ضربه تصادفی، شکستگی یا برداشتن غیرمجاز را کاهش می دهد.

آنتن همراه با برد اصلی قفل هوشمند و ماژول ارتباط سلولی کار می کند. این می تواند از انتقال داده های بی سیم برای عملکردهایی مانند گزارش خودرو، وضعیت قفل، اطلاعات باتری، اطلاعات خطا، باز کردن قفل از راه دور و مدیریت ناوگان پشتیبانی کند. بسته به معماری سیستم، می توان آن را با عملکردهای موقعیت یابی مانند GPS و BeiDou نیز ادغام کرد.

برای سازندگانی که دوچرخه‌های متصل را توسعه می‌دهند، چالش کلیدی صرفاً یافتن یک آنتن با پارامترهای الکتریکی مناسب نیست. آنتن باید پس از نصب در داخل محفظه قفل واقعی عملکرد قابل اعتمادی داشته باشد. این امر تنظیم RF، ادغام مکانیکی، مسیریابی کابل و آزمایش محیطی را از اهمیت ویژه ای برخوردار می کند.

چرا عملکرد آنتن برای تحرک مشترک مهم است؟

وسایل نقلیه متحرک مشترک در محیط های دائما در حال تغییر کار می کنند. دوچرخه ممکن است در خیابان‌ها، پارکینگ‌ها، تأسیسات زیرزمینی، مناطق شهری متراکم و مکان‌هایی که توسط ساختمان‌ها یا وسایل نقلیه احاطه شده‌اند حرکت کند. در همان زمان، آنتن اغلب در داخل یک محفظه کوچک حاوی براکت‌های فلزی، باتری‌های لیتیومی، موتورها و بردهای الکترونیکی نصب می‌شود.

بنابراین یک آنتن نامناسب می تواند باعث بی ثباتی ارتباط یا افزایش مصرف برق شود. برای اپراتورهای ناوگان در مقیاس بزرگ، حتی یک مشکل قابلیت اطمینان کوچک زمانی که در هزاران وسیله نقلیه ضرب شود، می تواند مهم شود.

• اتصال قابل اعتماد:عملکرد پایدار RF به قفل های هوشمند کمک می کند تا با سیستم عامل های راه دور ارتباط برقرار کنند.
• مصرف انرژی کارآمد:کاهش تلفات RF می تواند به به حداقل رساندن توان انتقال غیر ضروری کمک کند.
• موقعیت یابی دقیق:آنتن های ارتباطی و موقعیت یابی که به درستی طراحی شده اند از عملکردهای مرتبط با مکان پشتیبانی می کنند.
• قابلیت اطمینان مکانیکی:خروجی کابل های تقویت شده و روش های مناسب نصب به مقاومت در برابر لرزش مداوم کمک می کند.
• ادغام فشرده:ساختارهای آنتن باریک از فضای محدود قفل داخلی استفاده بهتری می‌کنند.

آنتن دوچرخه مشترک چگونه کار می کند؟

فرآیند ارتباط را می توان به عنوان یک چرخه انتقال و دریافت پیوسته بین الکترونیک قفل هوشمند و شبکه بی سیم درک کرد.

1. برد اصلی قفل هوشمند از طریق ماژول ارتباطی خود سیگنال RF تولید می کند.
2. یک کابل فیدر سیگنال را از پورت RF به آنتن داخلی منتقل می کند.
3. آنتن سیگنال RF الکتریکی را به تابش الکترومغناطیسی تبدیل می کند که از طریق محفظه غیر فلزی منتشر می شود.
4. شبکه بی سیم اطلاعاتی مانند وضعیت خودرو، وضعیت باتری، داده های موقعیت یابی و اطلاعات خطا را دریافت می کند.
5. فرمان های راه دور توسط آنتن دریافت می شوند و دوباره به سیگنال های الکتریکی برای برد اصلی قفل هوشمند تبدیل می شوند.

تطبیق امپدانس به ویژه در این فرآیند اهمیت دارد. یک سیستم استاندارد RF 50Ω به اطمینان از سازگاری مناسب بین ماژول ارتباطی، کابل فیدر و آنتن کمک می کند. با این حال، عملکرد نهایی آنتن همچنان می تواند تحت تأثیر حفره قفل فیزیکی قرار گیرد، بنابراین آزمایش محصول کامل مونتاژ شده از ارزیابی آنتن به تنهایی معنادارتر است.

ویژگی های کلیدی چیست؟

تنظیم ضد تداخل حفره

حفره های قفل هوشمند می توانند شرایط پیچیده الکترومغناطیسی ایجاد کنند. راه حل های آنتن Qianmu را می توان با توجه به محفظه واقعی، اجزای فلزی، موقعیت باتری و چیدمان PCB تنظیم کرد. این رویکرد به حفظ عملکرد پایدار RF در فضاهای محدود کمک می کند.

ساخت و ساز فشرده و انعطاف پذیر

ساختارهای مختلف قفل هوشمند به شکل های آنتن متفاوتی نیاز دارند. پیکربندی های موجود می تواند شامل آنتن های انعطاف پذیر FPC، آنتن های سرامیکی، آنتن های فنری و آنتن های PCB باشد. این انعطاف‌پذیری به مهندسان اجازه می‌دهد تا یک فاکتور فرم مناسب برای حفره موجود را انتخاب کنند.

مقاومت در برابر لرزش

دوچرخه های مشترک در معرض تکان های مکرر و لرزش جاده هستند. اتصالات کابل و اتصالات لحیم شده می توانند به نقاط شکست احتمالی تبدیل شوند اگر مجموعه آنتن به صورت مکانیکی تقویت نشود. اطلاعات محصول Qianmu یک تست قابلیت اطمینان ارتعاش جاده شبیه سازی شده 500 ساعته را مشخص می کند که محدوده دوچرخه سواری 5 تا 2000 هرتز را بدون خرابی الکتریکی پوشش می دهد.

بهینه سازی RF کم مصرف

قابلیت اطمینان ارتباطات و بهره وری انرژی ارتباط نزدیکی با هم دارند. بهینه سازی از دست دادن لینک RF می تواند نیاز به توان انتقال بیش از حد را کاهش دهد، به پشتیبانی از فواصل طولانی تر تعویض باتری و به طور بالقوه کاهش نیازهای تعمیر و نگهداری ناوگان کمک می کند.

سفارشی سازی OEM و ODM

برای پروژه هایی که به ابعاد، باندهای فرکانس، کانکتورها یا طول کابل خاصی نیاز دارند، سفارشی سازی می تواند موثرتر از انتخاب یک آنتن عمومی باشد. Qianmu از توسعه آنتن سفارشی با توجه به ابعاد خانه و ترتیبات اجزای داخلی پشتیبانی می کند.

مشخصات فنی در یک نگاه

عملکرد واقعی آنتن به معماری کامل دستگاه بستگی دارد. بنابراین، مقادیر بالا را باید مشخصات مرجع سطح محصول در نظر گرفت تا جایگزینی برای آزمایش RF در داخل محفظه قفل هوشمند نهایی.

کجا می توان از آن استفاده کرد؟

آنتن دوچرخه اشتراکی اساساً برای محصولات متحرک دو چرخ متصل در نظر گرفته شده است، اما معماری داخلی فشرده آن نیز آن را برای چندین برنامه مرتبط IoT مناسب می کند.

• قفل دوچرخه هوشمند NB-IoT
• قفل مرکزی دوچرخه برقی مشترک 4G Cat.1
• پایانه های ارتباطی اسکوتر برقی مشترک
• دستگاه های مدیریت ناوگان متصل
• ماژول های ارتباطی داخلی IoT
• قفل های کوچک اینترنت اشیا در فضای باز
• کابینت هوشمند و قفل های کنترل دسترسی

برای محصولاتی که ارتباطات و موقعیت‌یابی را با هم ترکیب می‌کنند، یک طراحی یکپارچه دو منظوره می‌تواند سیم‌کشی داخلی را کاهش دهد و یکپارچگی سیستم را ساده‌تر کند.

چگونه باید نصب شود؟

نصب صحیح ضروری است زیرا حتی یک آنتن با قابلیت فنی نیز در صورت قرار دادن نادرست در داخل محفظه می تواند عملکرد ضعیفی را تجربه کند.

1. جلوگیری از انسداد فلزی:در صورت امکان آنتن را دور از براکت های فلزی بزرگ و سایر ساختارهای رسانا قرار دهید.
2. فاصله را از قطعات با جریان بالا حفظ کنید:از قرار دادن آنتن مستقیماً در کنار باتری ها، مدارهای برق موتور یا سایر منابع تداخل عمده خودداری کنید.
3. آنتن را ایمن کنید:آنتن های FPC باید محکم به سطح داخلی مورد نظر متصل شوند، در حالی که آنتن های فنری باید به درستی محکم شوند.
4. از کابل فیدر محافظت کنید:از خم شدن تیز و کشش مکانیکی بیش از حد خودداری کنید. حداقل شعاع خمشی توصیه شده حداقل هشت برابر قطر کابل است.
5. اتصالات را به درستی ایمن کنید:کانکتورهای IPEX باید به صورت عمودی فشار داده شوند و با نگه داشتن بدنه کانکتور به جای کشیدن کابل خارج شوند.
6. تست بعد از مونتاژ نهایی:RSRP و سایر شاخص های ارتباطی مربوطه را پس از مونتاژ کامل و مهر و موم شدن محفظه ارزیابی کنید.

مرحله آخر اهمیت ویژه ای دارد. محیط RF در داخل یک دستگاه آزمایش خالی ممکن است به طور قابل توجهی با محیط قفل هوشمند تمام شده حاوی باتری، PCB، قطعات فلزی، سیم کشی و سایر اجزای آن متفاوت باشد.

چگونه باید آنتن مناسب را انتخاب کنید؟

انتخاب آنتن دوچرخه اشتراکی مناسب به چیزی بیش از مقایسه قیمت یا سود اسمی نیاز دارد. تیم های تدارکات و مهندسی باید محیط برنامه کامل را ارزیابی کنند.

1. نوارهای ارتباطی را تأیید کنید.تعیین کنید که آیا برنامه از NB-IoT، 4G Cat.1، LTE-M یا فناوری بی سیم دیگری استفاده می کند.
2. الزامات موقعیت یابی را تعریف کنید.اگر به موقعیت یابی GPS یا BeiDou نیاز است، تأیید کنید که آیا پیکربندی آنتن دو کاره مناسب است یا خیر.
3. حفره موجود را اندازه گیری کنید.طول، عرض، ارتفاع، سطح نصب و فاصله از قطعات فلزی موجود را ثبت کنید.
4. کانکتور را بررسی کنید.قبل از سفارش نمونه یا قطعات تولید انبوه، نوع اتصال RF و طول کابل را تأیید کنید.
5. شرایط محیطی را در نظر بگیرید.تجهیزات جابجایی مشترک در فضای باز به دمای مناسب و عملکرد ارتعاشی نیاز دارند.
6. درخواست تست کامل دستگاهعملکرد آنتن باید پس از نصب در داخل محفظه قفل واقعی ارزیابی شود.
7. یک سازنده با تجربه انتخاب کنید.تامین‌کننده‌ای با قابلیت تنظیم و سفارشی‌سازی RF می‌تواند آنتن را با حفره واقعی تنظیم کند نه اینکه صرفاً یک جزء خارج از قفسه را ارائه دهد.

خریداران چه چیزی باید از تولید کننده بپرسند؟

برای یک پروژه حمل و نقل مشترک تجاری، پرسیدن سوالات فنی مناسب می تواند چرخه های طراحی مجدد را کاهش دهد و ثبات تولید را بهبود بخشد. قبل از انتخاب سازنده، تامین کننده یا کارخانه آنتن چینی، خریداران باید موارد زیر را در نظر بگیرند:

• آیا می توان آنتن را با توجه به محفظه قفل هوشمند واقعی تنظیم کرد؟
• کدام باندهای فرکانس NB-IoT، LTE، یا 4G Cat.1 پشتیبانی می شوند؟
• آیا می توان طول کابل و نوع اتصال را سفارشی کرد؟
• آیا تنظیمات FPC، PCB، سرامیک یا فنر موجود است؟
• آیا ارتباطات و توابع GNSS می توانند یکپارچه شوند؟
• آیا می توان نمونه های اولیه را قبل از تولید انبوه توسعه داد؟
• آیا گزارش های آزمایش RF یا سوابق کیفیت تولید موجود است؟
• آیا تامین کننده می تواند الزامات OEM/ODM را برای استقرار ناوگان بزرگ پشتیبانی کند؟

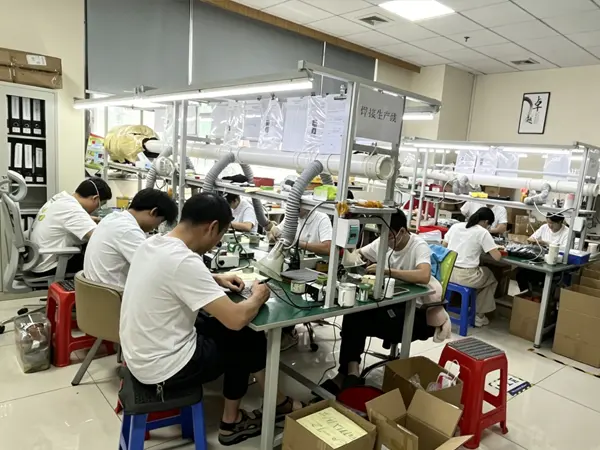

کیانمو به عنوان یک تولید کننده آنتن با قابلیت تحقیق و توسعه مستقل و تولید فعالیت می کند. فرآیند تولید آن شامل شکل دهی آنتن، مونتاژ، جوشکاری، بست سازه، اشکال زدایی RF، تست عملکرد و بازرسی محصول نهایی است. این رویکرد یکپارچه عمودی می تواند برای پروژه هایی که نیاز به تنظیمات مهندسی مکرر و کیفیت تولید ثابت دارند ارزشمند باشد.

برای کسب اطلاعات بیشتر در مورد قابلیت های گسترده تر آنتن این شرکت، خریداران می توانند به بررسی آن بپردازندسازنده آنتن کیانمومنبع یا بررسی آنمحدوده محصولات آنتن ارتباطی.

سوالات متداول

آیا افزایش آنتن دهی همیشه به معنای عملکرد بهتر آنتن دوچرخه مشترک است؟

خیر. بهره بالاتر به طور خودکار عملکرد بهتر را در یک حفره قفل هوشمند فشرده تضمین نمی کند. تطابق امپدانس، موقعیت آنتن، مواد اطراف، مصرف برق، مقاومت در برابر لرزش و طراحی محفظه واقعی باید با هم در نظر گرفته شوند.

آیا آنتن دوچرخه اشتراکی می تواند از ارتباطات 4G و GPS/BeiDou پشتیبانی کند؟

بله. یک پیکربندی آنتن دو کاره یکپارچه را می توان برای برنامه هایی که هم به ارتباطات سلولی و هم موقعیت یابی GNSS نیاز دارند، توسعه داد. پیکربندی کابل و کانکتور نیز می تواند با توجه به معماری پروژه سفارشی شود.

چرا باید تست آنتن بعد از مونتاژ قفل انجام شود؟

محفظه نهایی محیط الکترومغناطیسی اطراف آنتن را تغییر می دهد. باتری ها، سازه های فلزی، PCB ها، کابل ها و سایر اجزا می توانند بر ویژگی های امپدانس و تشعشع تأثیر بگذارند. بنابراین، آزمایش محصول کامل مونتاژ شده، نشانه واقعی تری از عملکرد میدانی ارائه می دهد.

چه نوع آنتنی را می توان در قفل هوشمند دوچرخه مشترک استفاده کرد؟

بسته به حفره موجود و نیازهای الکتریکی، می توان آنتن های انعطاف پذیر FPC، آنتن های سرامیکی، آنتن های فنری و آنتن های PCB را در نظر گرفت. بهترین گزینه به ابعاد محفظه، روش نصب، فرکانس مورد نیاز و اجزای اطراف بستگی دارد.

آیا کابل آنتن و کانکتور را می توان سفارشی کرد؟

بله. پیکربندی‌های خاص پروژه می‌تواند شامل طول کابل‌ها و انواع رابط‌ها مانند IPEX1، IPEX4 یا MMCX باشد. سفارشی سازی باید در مرحله نمونه مهندسی تایید شود.

نتیجه گیری

آنتن دوچرخه مشترک قابل اعتماد یک جزء اساسی زیرساخت حمل و نقل متصل است. عملکرد آن بر ثبات ارتباطات، عملکردهای قفل هوشمند از راه دور، موقعیت یابی، بهره وری انرژی و نیازهای نگهداری طولانی مدت تأثیر می گذارد. به همین دلیل، انتخاب آنتن تنها بر اساس مشخصات اولیه کافی نیست. بهترین راه حل باید با نوارهای ارتباطی، حفره داخلی، ساختار مکانیکی، شرایط محیطی و معماری کامل قفل هوشمند مطابقت داشته باشد.

کیانمو با تنظیم RF، تنظیمات آنتن فشرده، طراحی مبتنی بر لرزش، کابل‌ها و کانکتورهای سفارشی‌سازی شده و قابلیت‌های توسعه OEM/ODM، می‌تواند از دوچرخه‌های مشترک، دوچرخه‌های الکترونیکی، اسکوترها و سایر دستگاه‌های تحرک فشرده اینترنت اشیا پشتیبانی کند. اگر در حال توسعه یک وسیله نقلیه دو چرخ متصل هستید یا به دنبال یک سازنده قابل اعتماد آنتن چینی برای پروژه بعدی خود هستید،با ما تماس بگیریدبرای بحث در مورد نیازهای فرکانس، ابعاد محفظه، پیکربندی کانکتور، آزمایش نمونه و نیازهای تولید سفارشی شده خود را مورد بحث قرار دهید.
