چگونه آنتن NB-IoT مناسب می تواند اتصال و قابلیت اطمینان دستگاه های صنعتی اینترنت اشیا را بهبود بخشد

کیانمو، یک تولید کننده حرفه ای آنتن و متخصص در راه حل های ارتباط بی سیم، ارائه می دهدآنتن NB-IoTطراحی شده برای پشتیبانی از اتصال قابل اعتماد برای دستگاه های صنعتی IoT، سیستم های اندازه گیری هوشمند و کابینت های کنترل در فضای باز. این آنتن با پوشش باند کامل از 700 مگاهرتز تا 960 مگاهرتز، طراحی ضد آب با استاندارد IP67، و گزینه‌های نصب و اتصال انعطاف‌پذیر، به توسعه‌دهندگان تجهیزات کمک می‌کند تا چالش‌های عملی ارتباطات بی‌سیم را در محیط‌های پر تقاضا برطرف کنند.

آنتن NB-IoT یک جزء ضروری RF برای دستگاه های اینترنت اشیاء باند باریک است که مقادیر کمی داده را از طریق شبکه های سلولی منتقل می کند. انتخاب آنتن مناسب فراتر از تطبیق باند فرکانسی است. مهندسان همچنین باید موقعیت نصب، مواد محفظه، امپدانس، افزایش آنتن، ضد آب، از دست دادن کابل و سازگاری کانکتور را در نظر بگیرند. این راهنما توضیح می‌دهد که یک آنتن NB-IoT چگونه کار می‌کند، کجا استفاده می‌شود، چه مشخصاتی مهم است و چگونه راه‌حلی برای استقرار طولانی‌مدت صنعتی انتخاب کنیم.

فهرست مطالب

1. آنتن NB-IoT چیست؟
2. آنتن NB-IoT چگونه کار می کند؟
3. کدام ویژگی بیشتر اهمیت دارد؟
4. آنتن های NB-IoT کجا استفاده می شوند؟
5. مشخصات فنی اصلی چیست؟
6. چگونه آنتن مناسب را انتخاب می کنید؟
7. چگونه نصب می تواند عملکرد را بهبود بخشد؟
8. سوالات متداول
9. نتیجه گیری

1. آنتن NB-IoT چیست؟

آنتن NB-IoT یک جزء فرکانس رادیویی است که دستگاه را قادر می‌سازد سیگنال‌های بی‌سیم را از طریق شبکه سلولی اینترنت اشیاء باند باریک ارسال و دریافت کند. NB-IoT برای دستگاه های متصلی طراحی شده است که اغلب به مصرف برق کم، پوشش وسیع و ارتباطات قابل اعتماد برای انتقال داده های کوچک نیاز دارند.

دستگاه‌های معمولی عبارتند از کنتورهای هوشمند آب، کنتورهای گاز، پایانه‌های نظارت بر برق، سنسورهای محیطی، کنترل‌کننده‌های صنعتی و تجهیزات نظارت از راه دور. این برنامه ها ممکن است برای دوره های طولانی بدون تعمیر و نگهداری مکرر کار کنند و انتخاب آنتن را به بخش مهمی از طراحی کلی محصول تبدیل کنند.

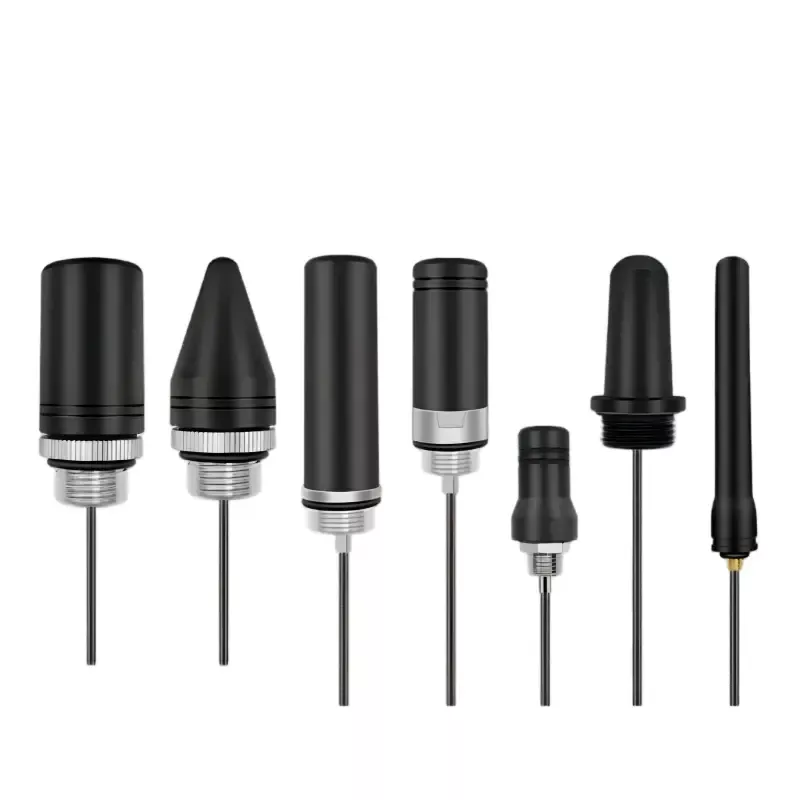

آنتن های NB-IoT به اشکال مختلفی در دسترس هستند:

• آنتن های داخلی:در محفظه دستگاه یا مجموعه مدار که در آن فضا و ظاهر مهم هستند یکپارچه شده است.
• پچ آنتن ها:ساختارهای فشرده مناسب برای برنامه های کاربردی بی سیم تعبیه شده انتخاب شده.
• آنتن های خودرو:راه حل های خارجی طراحی شده برای تجهیزات خاص موبایل و شرایط نصب.
• آنتن های خارجی پیچی:آنتن هایی که از طریق یک پانل محفظه نصب می شوند، اغلب برای کابینت های فلزی و تجهیزات صنعتی در فضای باز ترجیح داده می شوند.

برای تجهیزات نصب شده در داخل محفظه های فلزی، یک آنتن خارجی می تواند مسیر RF عملی تری نسبت به آنتنی که به طور کامل در داخل کابینت قرار دارد، ارائه دهد. راه حل آنتن NB-IoT Qianmu در اطراف نصب کابینت در فضای باز طراحی شده است و از رشته های مختلف نصب، طول کابل و تنظیمات اتصال پشتیبانی می کند.

2. آنتن NB-IoT چگونه کار می کند؟

یک آنتن NB-IoT سیگنال های الکتریکی یک ماژول ارتباط بی سیم را به امواج الکترومغناطیسی تبدیل می کند و سیگنال های رادیویی ورودی را از شبکه سلولی دریافت می کند. عملکرد آن به طراحی الکتریکی آنتن، فرکانس کاری، مواد اطراف و نحوه نصب آن بستگی دارد.

سه ملاحظات مهندسی اهمیت ویژه ای دارند.

تطبیق فرکانس

یک آنتن باید برای باندهای فرکانسی مورد استفاده شبکه هدف NB-IoT طراحی شود. آنتنی که به خوبی با باند عملیاتی مطابقت ندارد، می تواند انرژی RF بیشتری را به سمت فرستنده منعکس کند، به جای اینکه به طور موثر آن را تابش کند. بنابراین پوشش فرکانس و تطابق امپدانس باید قبل از استقرار تأیید شود.

امپدانس و راندمان RF

امپدانس 50 اهم به طور گسترده ای در سیستم های RF استفاده می شود. تطبیق آنتن، کابل کواکسیال و ماژول ارتباطی به کاهش انعکاس و حفظ انتقال موثر سیگنال کمک می کند. نسبت موج ایستاده ولتاژ (VSWR) یکی از شاخص های مفید تطابق امپدانس است، اگرچه به طور مستقل کارایی کلی آنتن یا محدوده ارتباطی دنیای واقعی را تعیین نمی کند.

محوطه و اثرات زیست محیطی

کابینت های فلزی می توانند تابش فرکانس رادیویی را مسدود یا تغییر دهند، در حالی که کابل ها، منابع تغذیه و قطعات الکترونیکی نزدیک ممکن است بر عملکرد آنتن تأثیر بگذارند. نصب آنتن در خارج از کابینت می تواند به کاهش محافظ مربوط به محفظه کمک کند، مشروط بر اینکه آنتن مطابق با الزامات طراحی آن نصب و اتصال به زمین باشد.

3. کدام ویژگی در آنتن صنعتی NB-IoT اهمیت بیشتری دارد؟

تجهیزات IoT صنعتی اغلب در فضای باز یا در مکان هایی که دسترسی برای نگهداری محدود است کار می کنند. بنابراین یک آنتن مناسب باید سازگاری الکتریکی را با دوام مکانیکی و انعطاف پذیری نصب ترکیب کند.

پوشش فرکانس گسترده

دامنه فرکانس پشتیبانی شده گسترده می تواند استقرار محصول را در شبکه های NB-IoT سازگار ساده کند. آنتن خارجی برجسته Qianmu 700 تا 960 مگاهرتز را پوشش می دهد، اما خریداران همچنان باید باندهای فرکانسی واقعی که توسط اپراتور سلولی و ماژول ارتباطی آنها مستقر شده است را تأیید کنند.

حفاظت ضد آب و گرد و غبار IP67

یک محفظه با درجه IP67 برای محافظت از گرد و غبار و مقاومت در برابر شرایط غوطه ور شدن موقت مشخص شده تحت الزامات آزمایشی قابل اجرا طراحی شده است. این رتبه بندی برای کابینت های مانیتورینگ در فضای باز که در معرض باران، گرد و غبار و آب و هوای متغیر قرار دارند، ارزشمند است. نصب و آب بندی صحیح پانل برای حفظ حفاظت در سطح مونتاژ کامل تجهیزات ضروری است.

گزینه های نصب و اتصال انعطاف پذیر

کابینت های مختلف به ابعاد نصب و چیدمان کابل های مختلف نیاز دارند. گزینه‌های رزوه‌دار M12 و M16 می‌توانند به طراحی پانل‌های مختلف کمک کنند، در حالی که کانکتورهای SMA، IPEX، BNC و N-نوع سازگاری بالقوه با رابط‌های مختلف RF را ارائه می‌دهند. جنسیت رابط و رابط دقیق باید برای مدل انتخابی تأیید شود.

دوام محیطی

مواد محفظه، اجزای آب بندی، ساخت کابل و قطعات فلزی مقاوم در برابر خوردگی بر قابلیت اطمینان طولانی مدت تأثیر می گذارد. برای تاسیسات ساحلی، تجهیزات حمل‌ونقل و سیستم‌های ابزار در فضای باز، خریداران باید محدودیت‌های دما، قرار گرفتن در معرض ارتعاش، خطرات خوردگی و الزامات نگهداری را با هم ارزیابی کنند.

4. آنتن های NB-IoT کجا استفاده می شوند؟

آنتن‌های NB-IoT طیف گسترده‌ای از نظارت از راه دور و برنامه‌های ارتباطی با نرخ پایین داده را پشتیبانی می‌کنند. طرح های ضد آب خارجی به ویژه زمانی مفید هستند که دستگاه ها در کابینت های فلزی نصب می شوند یا در معرض شرایط بیرونی قرار دارند.

کنتور هوشمند آب و گاز

سیستم های اندازه گیری متصل قرائت مصرف و اطلاعات عملیاتی را به سیستم عامل های مدیریت از راه دور منتقل می کنند. هنگامی که کنتورها در مناطق زیرزمینی زیرزمینی، محوطه‌های بیرونی یا مکان‌هایی که توسط مصالح ساختمانی احاطه شده‌اند، نصب آنتن می‌تواند بر قابلیت اطمینان ارتباطات تأثیر بگذارد.

برق و کنترل صنعتی

پایانه های نظارت برق، متمرکز کننده های کنتور برق و کابینت های کنترل صنعتی از اتصال بی سیم برای گزارش وضعیت تجهیزات و داده های اندازه گیری استفاده می کنند. یک آنتن خارجی می تواند به رفع محدودیت های RF ایجاد شده توسط محفظه های فلزی کمک کند.

شهر هوشمند و نظارت بر محیط زیست

حسگرهای کیفیت هوا، ایستگاه‌های نظارت بر گرد و غبار جاده‌ها، تجهیزات پایش آب و هوا و کنترل‌کننده‌های هوشمند چراغ خیابان ممکن است به پیوندهای بی‌سیم قابل اعتماد در سراسر مکان‌های توزیع شده نیاز داشته باشند. هنگامی که این دستگاه ها در خارج از منزل کار می کنند، ضد آب بودن و درجه حرارت مناسب اهمیت دارد.

IoT کشاورزی

نظارت از راه دور خاک، کنترل محیط گلخانه‌ای و پایش کیفیت آب آبزی پروری می‌تواند از اتصال NB-IoT برای انتقال اندازه‌گیری‌ها از مکان‌هایی که شبکه‌های سیمی معمولی ناخوشایند است استفاده کنند.

آلارم تجهیزات از راه دور

تأسیسات صنعتی می توانند از پایانه های متصل برای گزارش شرایط غیرعادی، خطاهای تجهیزات یا تغییرات در وضعیت عملکرد استفاده کنند. عملکرد آنتن باید در کنار در دسترس بودن شبکه، مدیریت توان و ویژگی های پشتیبانی شده ماژول ارتباطی ارزیابی شود.

5. مشخصات فنی اصلی آنتن NB-IoT چیست؟

مشخصات فنی یک مبنای عملی برای مقایسه مدل های آنتن فراهم می کند. جدول زیر پارامترهای منتشر شده آنتن خارجی NB-IoT برجسته Qianmu را خلاصه می کند. مشخصات باید در برابر نقل قول و دیتاشیت برای مدل دقیقی که سفارش داده شده است مجدداً تأیید شود.

این مشخصات محصول ویژه را به جای هر آنتنی در رده NB-IoT توصیف می کند. عملکرد واقعی به پیکربندی انتخاب شده، محیط نصب، باند شبکه، مسیریابی کابل و دستگاه میزبان بستگی دارد. هنگامی که معیارهای پذیرش خاص مورد نیاز است، خریداران باید داده های آزمون قابل اجرا را درخواست کنند.

6. چگونه آنتن NB-IoT مناسب را انتخاب می کنید؟

انتخاب آنتن با الزامات ارتباطی دستگاه تمام شده آغاز می شود. مدلی که در آزمایشگاه به خوبی عمل می کند ممکن است هنگام نصب در نزدیکی پانل های فلزی، الکترونیک قدرت یا سایر قطعات حساس به RF نتایج متفاوتی ارائه دهد.

هنگام ارزیابی تامین کنندگان و تنظیمات آنتن از چک لیست زیر استفاده کنید:

• باندهای شبکه را تایید کنید:فرکانس های پشتیبانی شده توسط اپراتور مستقر و ماژول NB-IoT را بررسی کنید.
• محل نصب را ارزیابی کنید:تعیین کنید که آیا آنتن در داخل یک محفظه پلاستیکی، خارج از یک کابینت فلزی یا روی تجهیزات سیار نصب می شود.
• نخ نصب صحیح را انتخاب کنید:ضخامت پانل، قطر سوراخ، ترخیص در دسترس و الزامات آب بندی را بررسی کنید.
• کانکتور را مطابقت دهید:نوع رابط، جنسیت، امپدانس کابل و رابط را در ماژول ارتباطی تأیید کنید.
• طول کابل مناسب را انتخاب کنید:از طول کابل غیر ضروری خودداری کنید زیرا کابل کواکسیال اتلاف RF را ایجاد می کند که می تواند سیگنال ارسالی یا دریافتی از آنتن را کاهش دهد.
• بررسی شرایط محیطی:باران، گرد و غبار، دمای شدید، ارتعاش و قرار گرفتن در معرض نمک را در نظر بگیرید.
• درخواست اطلاعات مربوط به آزمون:پاسخ فرکانس، VSWR، بهره، و هر گونه نتایج تست محیطی قابل اجرا برای مدل پیشنهادی را بررسی کنید.
• تست کامل دستگاه:کیفیت اتصال و سیگنال را با استفاده از محفظه واقعی، مسیر کابل، ماژول و محل نصب مورد نظر تأیید کنید.

برای پروژه‌های OEM، سفارشی‌سازی همچنین می‌تواند شامل ابعاد مسکن، طول کابل، پیکربندی کانکتور و ساختار نصب باشد. بحث در مورد این الزامات قبل از ساخت ابزار یا تولید انبوه به کاهش تغییرات یکپارچه سازی بعدا در چرخه توسعه کمک می کند.

7. چگونه نصب می تواند عملکرد آنتن NB-IoT را بهبود بخشد؟

حتی یک آنتن که به درستی مشخص شده باشد، در صورت نصب ضعیف، ممکن است عملکرد ضعیفی داشته باشد. چند اقدام عملی می تواند به حفظ عملکرد RF و حفظ حفاظت از محیط زیست کمک کند.

1. محل نصب مناسب را انتخاب کنید.برای آنتن های کابینت خارجی، از محل مناسبی برای پانل استفاده کنید که از انسداد غیر ضروری سازه های فلزی مجاور جلوگیری کند.
2. سخت افزار نصب را به درستی ایمن کنید.برای جلوگیری از آسیب رساندن به نخ یا آسیب رساندن به مهر و موم، دستورالعمل های نصب و الزامات سفت کردن سازنده را دنبال کنید.
3. کابل کواکسیال را با دقت در مسیر قرار دهید.از خم شدن تیز، تا شدن مکرر، نیشگون گرفتن و عبور کابل های غیر ضروری خودداری کنید.
4. در صورت امکان کابل را از منابع تداخلی جدا کنید.هنگامی که چیدمان تجهیزات اجازه می دهد، سیم کشی RF را از وسایل الکترونیکی برق پر سر و صدا و قطعات سوئیچینگ دور نگه دارید.
5. اجزای آب بندی را بررسی کنید.اطمینان حاصل کنید که واشرها و نقاط ورودی کابل به‌ویژه در کابینت‌های فضای باز به درستی نصب شده‌اند.
6. تست بعد از مونتاژ نهاییثبت شبکه، نشانگرهای سیگنال و تحویل داده در سطح برنامه را تحت شرایط عملیاتی نماینده ارزیابی کنید.

نصب باید به عنوان بخشی از طراحی سیستم آنتن تلقی شود تا به عنوان یک کار مکانیکی نهایی. تست مونتاژ کامل قابل اعتمادترین راه برای شناسایی مسائلی است که ممکن است هنگام ارزیابی جداگانه آنتن ظاهر نشوند.

8. سوالات متداول در مورد آنتن های NB-IoT

Q1: آنتن NB-IoT باید از چه محدوده فرکانسی پشتیبانی کند؟

محدوده مورد نیاز به باندهای سلولی استفاده شده توسط شبکه هدف بستگی دارد. آنتن خارجی برجسته Qianmu 700-960 مگاهرتز را پوشش می دهد. قبل از انتخاب مدل، استقرار شبکه محلی و سازگاری ماژول را تأیید کنید.

Q2: آیا می توان آنتن NB-IoT را روی کابینت کنترل فلزی نصب کرد؟

بله. آنتن خارجی پیچی اغلب برای کابینت های فلزی مناسب است زیرا رادیاتور را می توان در خارج از محفظه قرار داد. طراحی نصب، ترتیب اتصال به زمین یا کوپلینگ و دستورالعمل های نصب باید برای مدل خاص رعایت شود.

Q3: آیا آنتن NB-IoT با رتبه IP67 برای استفاده در فضای باز مناسب است؟

رتبه IP67 سطح مشخصی از حفاظت از نفوذ گرد و غبار و آب را در شرایط آزمایشی مشخص نشان می دهد. این می تواند برای بسیاری از برنامه های کاربردی در فضای باز مناسب باشد، اما نصب کامل باید آب بندی مناسب و حفاظت از محیط زیست را نیز حفظ کند.

Q4: آیا می توان طول کابل و نوع اتصال را سفارشی کرد؟

بله. Qianmu گزینه های کابل را از 1.5 متر تا 10 متر و گزینه های اتصال شامل SMA، IPEX، BNC و نوع N را فهرست می کند. در دسترس بودن به پیکربندی انتخاب شده بستگی دارد، بنابراین هنگام درخواست قیمت، جزئیات اتصال و الزامات کابل را تأیید کنید.

Q5: آیا بهره آنتن بالاتر همیشه اتصال بهتری را فراهم می کند؟

خیر. بهره باید در کنار الگوی تابش، جهت نصب، شرایط شبکه و سیستم دریافت در نظر گرفته شود. آنتن با بهره بالاتر به طور خودکار عملکرد بهتر را در هر جهت یا مکان تضمین نمی کند.

Q6: چگونه می توانم از دست دادن سیگنال در هنگام نصب را کاهش دهم؟

از یک کابل کواکسیال مناسب با تلفات کم استفاده کنید، طول کابل مناسب را انتخاب کنید، از خم شدن شدید خودداری کنید، از مونتاژ اتصال دهنده صدا اطمینان حاصل کنید و آنتن را دور از موانع مهم قرار دهید. بررسی عملکرد پس از نصب آنتن در محفظه نهایی.

Q7: هنگام درخواست آنتن NB-IoT سفارشی چه اطلاعاتی را باید ارائه دهم؟

باندهای فرکانس کاری، مدل ماژول ارتباطی، مواد محفظه، ابعاد نصب، طول کابل، نوع رابط، شرایط محیطی، مقدار هدف، و هر معیار مورد نیاز تست RF یا حفاظت از نفوذ را ارائه دهید. این اطلاعات به تامین کننده کمک می کند تا سازگاری را ارزیابی کرده و پیکربندی مناسب را توصیه کند.

9. نتیجه: ایجاد یک اتصال اینترنت اشیا قابل اعتمادتر

یک آنتن NB-IoT به خوبی انتخاب شده به دستگاه‌های متصل کمک می‌کند تا ارتباطات بی‌سیم مؤثری را در برنامه‌های مختلف از اندازه‌گیری هوشمند و نظارت صنعتی گرفته تا سنجش محیطی و سیستم‌های کنترل در فضای باز حفظ کنند. سازگاری فرکانس، تطبیق امپدانس، ساختار نصب، انتخاب کابل و حفاظت از محیط زیست، همگی به نتیجه نهایی کمک می کنند.

کیانمو یک راه حل آنتن خارجی NB-IoT با پوشش 700-960 مگاهرتز، حفاظت IP67، گزینه های نصب M12 و M16، و انتخاب کابل و اتصال قابل تنظیم ارائه می دهد. برای سازندگان تجهیزات، یکپارچه سازان سیستم و توسعه دهندگان محصولات اینترنت اشیا، ارزیابی این پارامترها در برابر شرایط عملیاتی واقعی گام مهمی به سوی استقرار قابل اعتماد است.

به دنبال یک آنتن مناسب برای پروژه بعدی اینترنت اشیا خود هستید؟ صفحه محصول Qianmu NB-IoT Antenna را کاوش کنید تا مشخصات و گزینه های پیکربندی موجود را بررسی کنید. اگر برای تطبیق باندهای فرکانس، کانکتورها، طول کابل یا الزامات نصب با تجهیزات خود به کمک نیاز دارید،با ما تماس بگیریدبرای بحث در مورد درخواست خود و درخواست راه حل آنتن سفارشی برای پروژه خود.
