چگونه آنتن شبکه سلولی اتصال بی سیم را بهبود می بخشد؟

فهرست مطالب

1. طرح کلی مقاله
2. آنتن شبکه تلفن همراه چیست؟
3. آنتن شبکه تلفن همراه چگونه کار می کند؟
4. چه عواملی بر عملکرد آنتن سلولی تأثیر می گذارد؟
5. کدام نوع آنتن سلولی را باید انتخاب کنید؟
6. چگونه می توان آنتن شبکه سلولی مناسب را انتخاب کرد؟
7. چگونه باید آنتن تلفن همراه نصب شود؟
8. آنتن های شبکه تلفن همراه کجا استفاده می شوند؟
9. چگونه ارتباطات Qianmu از پروژه های آنتن سلولی پشتیبانی می کند؟
10. از چه اشتباهات رایجی باید اجتناب کرد؟
11. چگونه می توانید عملکرد آنتن سلولی را ثابت نگه دارید؟
12. سوالات متداول
13. نتیجه گیری

طرح کلی مقاله

• درک نقش آنتن در ارتباطات سلولی.
• بیاموزید که چگونه فرکانس، بهره، امپدانس، راندمان تابش و نصب بر عملکرد تأثیر می گذارد.
• پیکربندی های رایج آنتن خارجی و تعبیه شده را مقایسه کنید.
• مهم ترین عوامل را هنگام انتخاب آنتن برای یک محصول جدید شناسایی کنید.
• روش های نصب و ادغام را بهبود بخشید.
• کاربردهای رایج صنعتی، وسایل نقلیه، اینترنت اشیا و شبکه را درک کنید.
• بیاموزید که چگونه توسعه آنتن سفارشی می تواند نیازهای دشوار محصول را برطرف کند.
• از روش های عملی عیب یابی و نگهداری برای بهبود قابلیت اطمینان ارتباطات استفاده کنید.

آنتن شبکه تلفن همراه چیست؟

آنتن شبکه سلولی یک قطعه فرکانس رادیویی است که برای ارسال و دریافت الکترومغناطیسی طراحی شده است سیگنال ها از طریق شبکه های ارتباطی سلولی همراه با یک مودم سلولی، ماژول ارتباطی، کابل کواکسیال، کانکتور و سیستم الکترونیکی که داده های بی سیم را پردازش می کند.

بسته به کاربرد، یک آنتن سلولی ممکن است از 2G، 3G، 4G LTE، 5G یا چندین نسل پشتیبانی کند. ارتباط سلولی همزمان تجهیزات مدرن اغلب به عملیات چند باندی نیاز دارند زیرا محصولات ممکن است در کشورهای مختلف فروخته شود یا در شبکه هایی با استفاده از محدوده فرکانس متفاوت مستقر شود.

آنتن صرفاً یک وسیله جانبی متصل به بیرون دستگاه نیست. ساختار فیزیکی، ابعاد، مکان، مرجع زمین، مسیریابی کابل، کانکتور و مواد اطراف همگی می توانند بر رفتار RF تأثیر بگذارند. یک آنتن از لحاظ تئوری با بهره بالا ممکن است عملکرد ضعیفی داشته باشد اگر به درستی نصب نشده باشد یا خیلی نزدیک به مواد رسانا

آنتن شبکه تلفن همراه چگونه کار می کند؟

یک سیستم ارتباط سلولی اطلاعات دیجیتال را به انرژی فرکانس رادیویی تبدیل می کند. ماژول سلولی یک سیگنال RF تولید می کند و آن را از طریق مسیر آنتن می فرستد. آنتن انرژی RF الکتریکی را به تبدیل می کند امواج الکترومغناطیسی که در محیط اطراف منتشر می شوند.

در طول پذیرش، فرآیند در جهت مخالف عمل می کند. انرژی الکترومغناطیسی که از یک سلول می رسد ایستگاه پایه یک سیگنال RF الکتریکی را در آنتن القا می کند. سیگنال از طریق مسیر RF به سمت ماژول ارتباطی، جایی که پردازش می شود و به داده های قابل استفاده تبدیل می شود.

چندین ویژگی فنی تعیین می کنند که این فرآیند چقدر کارآمد رخ می دهد:

• محدوده فرکانس:تعیین می کند که آنتن روی کدام باندهای سلولی می تواند به طور موثر عمل کند.
• سود:توضیح می دهد که چگونه آنتن انرژی تابش شده را در جهات خاص متمرکز یا توزیع می کند.
• امپدانس:تطبیق مناسب به کاهش قدرت RF منعکس شده به سمت فرستنده کمک می کند.
• VSWR:نشانی از تطابق امپدانس در محدوده فرکانس کاری را ارائه می دهد.
• راندمان تابش:نشان می دهد که چگونه به طور موثر برق RF عرضه شده به تشعشع تبدیل می شود.
• قطبی شدن:بر نحوه تعامل آنتن با قطبش سیگنال دریافتی تأثیر می گذارد.
• ساختار مکانیکی:تعیین می کند که چگونه آنتن می تواند در تجهیزات نهایی یکپارچه شود.

این توضیح می دهد که چرا انتخاب یک آنتن صرفاً از روی نام محصول یا مشخصات بهره اسمی می تواند منجر به آن شود نتایج ناامید کننده عملکرد RF باید به عنوان بخشی از دستگاه کامل ارزیابی شود.

چه عواملی بر عملکرد آنتن سلولی تأثیر می گذارد؟

هنگامی که یک دستگاه تلفن همراه از اتصالات ناپایدار، انتقال کند داده، افت مکرر شبکه یا پوشش ضعیف، سیستم آنتن را باید در کنار شرایط مودم و شبکه در نظر گرفت. چندین عوامل عملی می توانند عملکرد را کاهش دهند.

چرا قرار دادن آنتن اهمیت دارد؟

قرار دادن آنتن یکی از نادیده گرفته ترین جنبه های طراحی محصول بی سیم است. یک آنتن نصب شده بعدی نسبت به باتری، قاب فلزی، برد مدار، بسته کابلی یا سایر اجزای رسانا ممکن است رفتار متفاوتی داشته باشد از همان آنتن تست شده در فضای آزاد.

برای آنتن‌های خارجی، فاصله کافی و محل نصب مناسب می‌تواند به ارائه پیش‌بینی‌پذیرتر کمک کند محیط تشعشع برای آنتن های تعبیه شده، مهندسان باید سطح زمین موجود، پلاستیک را در نظر بگیرند محفظه، طرح PCB، اجزای داخلی و فاصله بین آنتن و سایر مدارهای حساس به RF.

کدام نوع آنتن سلولی را باید انتخاب کنید؟

هیچ آنتن سلولی جهانی مناسب برای هر دستگاهی وجود ندارد. پیکربندی مناسب به این بستگی دارد ساختار تجهیزات، فضای نصب در دسترس، باندهای فرکانسی مورد نیاز، شرایط محیطی و عملکرد RF مورد نظر

آنتن های تلفن همراه خارجی

آنتن های خارجی زمانی مفید هستند که محفظه تجهیزات انسداد قابل توجه RF ایجاد کند یا زمانی که محصول به موقعیت نصب انعطاف پذیر نیاز دارد. پیکربندی های رایج شامل آنتن های میله ای، آنتن های لاستیکی، آنتن های پایه مغناطیسی و سایر سازه های نصب شده خارجی.

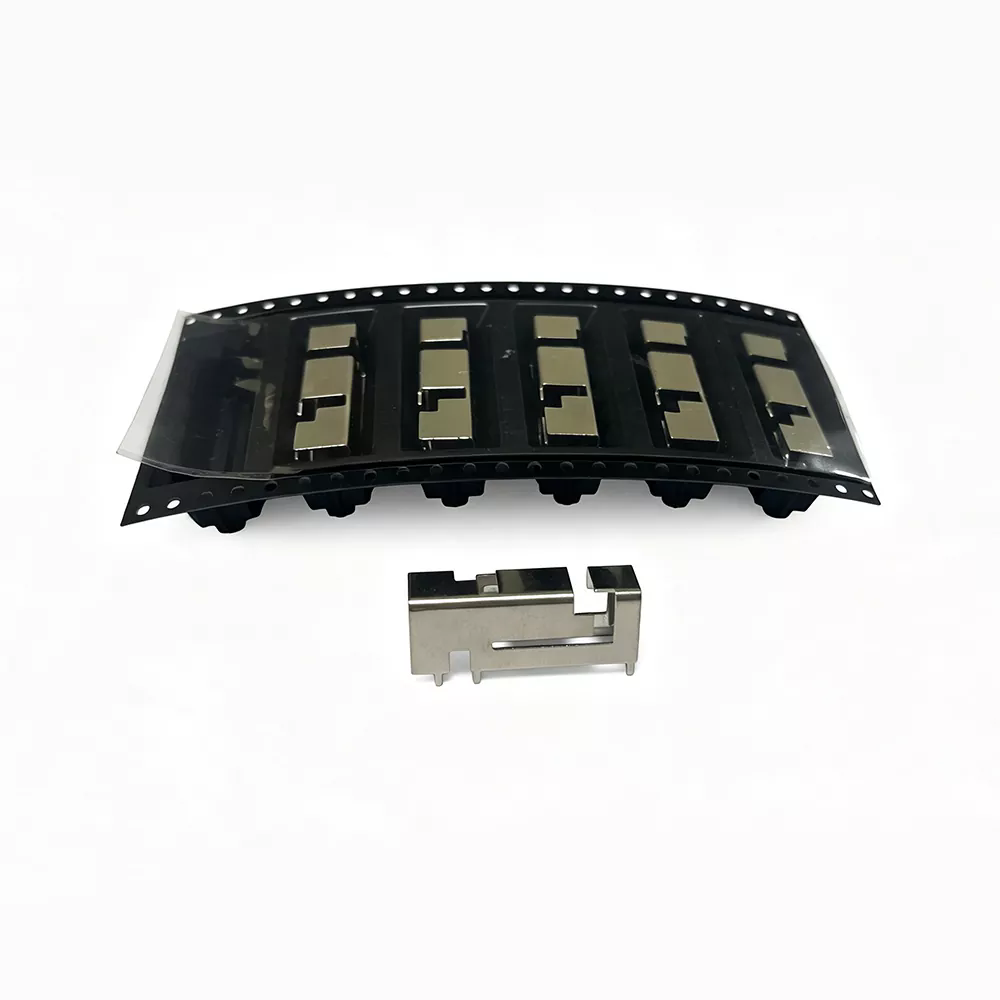

آنتن های تلفن همراه جاسازی شده

آنتن‌های تعبیه‌شده برای محصولاتی طراحی شده‌اند که ظاهر تمیز، ساختار فشرده یا داخلی محافظت شده دارند نصب مهم است آنها را می توان در تجهیزات الکترونیکی، پایانه های اینترنت اشیا، ارتباطات ادغام کرد دستگاه ها و سایر محصولات فشرده

آنتن های مغناطیسی پایه

نصب مغناطیسی نصب راحت بر روی سطوح فلزی مناسب را فراهم می کند و می تواند در زمان استقرار آن را ساده کند آنتن باید در حین نصب یا تست جابجا شود. طول کابل و انتخاب کانکتور باید همزمان در نظر گرفته شود.

راه حل های آنتن سفارشی

طرح‌های سفارشی‌شده زمانی ارزشمند می‌شوند که یک آنتن استاندارد نتواند شرایط مکانیکی را برآورده کند الزامات الکتریکی محصول نهایی ابعاد، طول کابل، کانکتور، پوشش فرکانس، نصب ساختار و ویژگی‌های RF ممکن است نیاز به تنظیم داشته باشند تا متناسب با کاربرد باشد.

چگونه می توان آنتن شبکه سلولی مناسب را انتخاب کرد؟

انتخاب آنتن باید با نیازهای واقعی محصول شروع شود تا کاتالوگ آنتن عمومی. یک فرآیند انتخاب سیستماتیک می تواند طراحی مجدد، تاخیرهای تست و مشکلات ارتباطی غیرمنتظره را کاهش دهد.

1. استانداردهای سلولی را تعریف کنید.تعیین کنید که آیا محصول به 2G، 3G، 4G LTE، 5G یا ترکیبی از فناوری‌ها نیاز دارد.
2. باندهای فرکانسی مورد نیاز را شناسایی کنید.بازارهای مختلف و اپراتورهای شبکه ممکن است از باندهای متفاوتی استفاده کنند، بنابراین فرکانس های عملیاتی هدف باید قبل از انتخاب آنتن تایید شود.
3. فضای نصب موجود را بررسی کنید.قبل از انتخاب ساختار آنتن، محفظه، ناحیه نصب، فاصله و فضای داخلی را اندازه گیری کنید.
4. الزامات اتصال و کابل را تعیین کنید.نوع اتصال و طول کابل باید با ماژول ارتباطی و مجموعه مکانیکی مطابقت داشته باشد.
5. محیط عملیاتی را در نظر بگیرید.تجهیزات فضای باز، وسایل نقلیه، کابینت های صنعتی و محصولات قابل حمل ممکن است نیازهای بسیار متفاوتی داشته باشند.
6. بررسی عملکرد RFپاسخ فرکانس، بهره، VSWR، امپدانس، کارایی و ویژگی های تشعشع باید ارزیابی شوند.
7. آنتن داخل محصول نهایی را اعتبارسنجی کنید.عملکرد نهایی باید پس از ادغام بررسی شود زیرا محفظه و اجزای اطراف آن می توانند تغییر رفتار RF

چگونه باید آنتن تلفن همراه نصب شود؟

حتی یک آنتن شبکه سلولی که به خوبی طراحی شده باشد می تواند در صورت اجرای ضعیف نصب، عملکرد ضعیفی داشته باشد. بنابراین نصب باید به‌عنوان بخشی از فرآیند طراحی RF به‌جای مونتاژ نهایی تلقی شود.

آنتن را از منابع اصلی انسداد دور نگه دارید

در صورت امکان، از قرار دادن آنتن مستقیماً در کنار قطعات بزرگ فلزی یا قطعات الکترونیکی با بسته بندی متراکم خودداری کنید مجامع فلز می تواند بر توزیع جریان تأثیر بگذارد و ویژگی های تابش مورد نظر آنتن را تغییر دهد.

مسیریابی کابل را کنترل کنید

کابل کواکسیال باید با دقت هدایت شود و از فشارهای مکانیکی غیر ضروری محافظت شود. بیش از حد مسیریابی پیچیده، خم شدن تیز، اتصالات ضعیف، یا انتخاب نامناسب کابل می تواند RF اضافی را معرفی کند. نگرانی از دست دادن و قابلیت اطمینان

محفظه نهایی را در نظر بگیرید

آزمایش آنتن در خارج از محصول نهایی برای ارزیابی اولیه مفید است، اما جایگزین نمی شود اعتبار سنجی در داخل محفظه واقعی ضخامت پلاستیک، اجزای فلزی، ابعاد PCB، موقعیت باتری، و سخت افزار نصب همگی می توانند بر نتیجه نهایی تأثیر بگذارند.

اعتبارسنجی قبل از تولید انبوه

آزمایش نمونه اولیه به مهندسان این امکان را می دهد که مشکلات RF را قبل از شروع تولید در مقیاس بزرگ شناسایی کنند. این است به ویژه برای محصولاتی که در چندین باند سلولی کار می کنند یا باید اتصال را حفظ کنند، مهم است تغییر محیط ها

آنتن های شبکه تلفن همراه کجا استفاده می شوند؟

ارتباطات سلولی یک راه عملی برای تجهیزات برای انتقال داده ها بدون وابستگی به ثابت فراهم می کند شبکه سیمی در نتیجه، آنتن های شبکه سلولی در بسیاری از صنایع استفاده می شود.

همین اصل در مورد زیرساخت های هوشمند، تجهیزات فضای باز، پایانه های ارتباطی، انرژی نیز صدق می کند دستگاه های مدیریتی و سایر سیستم های متصل که دسترسی بی سیم قابل اعتماد ضروری است.

چگونه ارتباطات Qianmu از پروژه های آنتن سلولی پشتیبانی می کند؟

ارتباطات کیانموتمرکز بر توسعه و ساخت آنتن های ارتباطی بی سیم، ارائه راه حل هایی برای تلفن همراه، اینترنت اشیا، موقعیت یابی، روتر و سایر برنامه های بی سیم. آنتن سلولی آن نمونه کارها ساختارها و روش‌های نصب مختلف را برای تطبیق طرح‌های تجهیزات متنوع پوشش می‌دهد.

برای مشتریانی که در حال توسعه تجهیزات متصل هستند، مهمترین مزیت کار با یک آنتن با تجربه است تامین کننده توانایی در نظر گرفتن الزامات RF همراه با یکپارچه سازی مکانیکی است. یک محصول ممکن است نیاز به یک محدوده فرکانس خاص، ابعاد فشرده، یک کانکتور خاص، طول کابل تعریف شده، یا تخصصی ساختار نصب این الزامات به جای ارزیابی مستقل، باید با هم کار کنند.

گزینه های سفارشی سازی

از نمونه اولیه تا تولید

یک فرآیند توسعه آنتن عملی می تواند شامل تجزیه و تحلیل برنامه، ارزیابی فرکانس، ساختاری باشد طراحی، بهینه سازی RF، تولید نمونه اولیه، تست عملکرد، و تولید انبوه. این رویکرد کمک می کند شناسایی مسائل بالقوه یکپارچه سازی قبل از افزایش حجم تولید.

ارتباطات کیانمو از محصولات استاندارد و همچنین الزامات سفارشی و OEM گرا پشتیبانی می کند. بسته به در پروژه، مشتریان می توانند پارامترهایی مانند فرکانس، اندازه، اتصال دهنده، کابل، روش نصب، و سایر الزامات مربوط به برنامه

طیف محصولات این شرکت شامل تنظیمات آنتن خارجی، راه حل های آنتن داخلی، پایه مغناطیسی است. طرح ها، محصولات تعبیه شده و آنتن های سلولی که برای کاربردهای ارتباطی مختلف در نظر گرفته شده اند.

از چه اشتباهات رایجی باید اجتناب کرد؟

بسیاری از مشکلات اتصال بی سیم نه به دلیل معیوب بودن آنتن بلکه با انتخاب یا ادغام آن ایجاد می شوند آنتن بدون در نظر گرفتن سیستم کامل RF.

1. انتخاب تنها با سود:سود تنها یک پارامتر است. پوشش فرکانس، کارایی، تشعشع الگو، تطابق، اندازه و شرایط نصب نیز مهم است.
2. نادیده گرفتن محفظه:آنتن باید در محیط واقعی محصول ارزیابی شود.
3. استفاده از محدوده فرکانس اشتباه:آنتنی که باندهای مورد نیاز را به درستی پوشش نمی دهد صرفاً به این دلیل که مودم از آن باندها پشتیبانی می کند، نمی تواند عملکرد قابل اعتمادی ارائه دهد.
4. مشرف به از بین رفتن کابل:کابل های بلند یا نامناسب RF می توانند سیگنال در دسترس را کاهش دهند سیستم آنتن
5. رد شدن از آزمایش نمونه اولیه:تغییرات کوچک طراحی می تواند تفاوت های قابل توجهی در RF ایجاد کند، به ویژه در محصولات فشرده
6. عدم تعریف الزامات منطقه ای:محصولات در نظر گرفته شده برای بازارهای بین المللی ممکن است نیاز داشته باشند ترکیبات مختلف باند سلولی

چگونه می توانید عملکرد آنتن سلولی را ثابت نگه دارید؟

برای تجهیزاتی که در دوره های طولانی مستقر می شوند، قابلیت اطمینان آنتن به هر دو ویژگی RF و مکانیکی بستگی دارد یکپارچگی بازرسی دوره‌ای می‌تواند به شناسایی مشکلات قبل از تبدیل شدن به شکست ارتباطات کمک کند.

• آنتن های خارجی را برای آسیب فیزیکی بررسی کنید.
• سخت افزار نصب را از نظر شل شدن یا حرکت بررسی کنید.
• اتصالات را از نظر خوردگی، آلودگی یا آسیب مکانیکی بررسی کنید.
• کابل های در معرض ساییدگی، له شدن یا خمش بیش از حد را بررسی کنید.
• بررسی عملکرد ارتباطات پس از تغییرات عمده تجهیزات.
• به جای اینکه فرض کنید شبکه سلولی همیشه مسئول است، افت های مکرر شبکه را بررسی کنید.
• از حفاظت محیطی مناسب برای تاسیسات بیرونی و صنعتی استفاده کنید.

هنگامی که یک محصول با مشکل اتصال مداوم مواجه می شود، عیب یابی باید سیگنال کامل را در نظر بگیرد مسیر: در دسترس بودن شبکه، پیکربندی مودم، کابل RF، کانکتور، آنتن، محفظه، منبع تغذیه، و محیط نصب

سوالات متداول

آنتن شبکه سلولی برای چه استفاده می شود؟

یک آنتن شبکه سلولی، تجهیزات مجهز به سلول را قادر می سازد تا سیگنال های بی سیم را از طریق آن ارسال و دریافت کنند. شبکه های سلولی کاربردهای معمولی شامل روترهای 4G LTE و 5G، پایانه‌های اینترنت اشیا، تجهیزات صنعتی، دستگاه های نظارت از راه دور، سیستم های خودرو، و دروازه های ارتباطی.

آیا یک آنتن می تواند چندین باند سلولی را پشتیبانی کند؟

بله. آنتن‌های چند باندی را می‌توان برای کارکرد در محدوده‌های فرکانس چندگانه طراحی کرد. باندهای دقیق پشتیبانی شده به طراحی آنتن و الزامات برنامه مورد نظر بستگی دارد.

چگونه یک آنتن برای دستگاه 4G یا 5G انتخاب کنم؟

با شناسایی باندهای فرکانسی مورد نیاز شروع کنید، سپس نوع آنتن، موقعیت نصب، ابعاد، بهره، VSWR، امپدانس، کانکتور، طول کابل، شرایط محیطی و محفظه دستگاه. تست نهایی باید پس از ادغام انجام شود.

آیا آنتن با بهره بالاتر همیشه عملکرد بهتری ارائه می دهد؟

خیر. سود بیشتر به طور خودکار به معنای عملکرد بهتر در هر برنامه نیست. الگوی تشعشع، سازگاری فرکانس، موقعیت نصب، کارایی، تطبیق و محیط اطراف می تواند باشد به همان اندازه مهم است.

آیا می توان آنتن تلفن همراه را سفارشی کرد؟

بله. بسته به نیازهای تامین کننده و پروژه، سفارشی سازی ممکن است شامل محدوده فرکانس، آنتن باشد ابعاد، رابط، طول کابل، روش نصب، ساختار و ویژگی های RF.

چرا دستگاه تلفن همراه من حتی با یک مودم خوب سیگنال ضعیفی دارد؟

مودم تنها بخشی از سیستم بی سیم است. قرار دادن آنتن، تطبیق RF، از دست دادن کابل، محفظه مواد، کیفیت کانکتور، تداخل اطراف و شرایط شبکه همگی می توانند بر سیگنال نهایی تأثیر بگذارند عملکرد

آیا ارتباطات Qianmu می تواند نمونه هایی را قبل از تولید انبوه ارائه دهد؟

ارتباطات کیانمو از توسعه نمونه اولیه و تأیید فنی قبل از برنامه های تولید بزرگتر پشتیبانی می کند. این می تواند به مشتریان کمک کند تا قبل از تولید انبوه، آنتن را در تجهیزات مورد نظر ارزیابی کنند.

کدام صنایع معمولا از آنتن های سلولی استفاده می کنند؟

آنتن های تلفن همراه به طور گسترده در صنعت اینترنت اشیا، حمل و نقل هوشمند، مدیریت ناوگان، نظارت از راه دور، شبکه های بی سیم، ارتباطات وسیله نقلیه، اندازه گیری هوشمند، دروازه های صنعتی و سایر سیستم های متصل.

چه کانکتورهایی را می توان با آنتن های سلولی استفاده کرد؟

انتخاب کانکتور به ماژول ارتباطی و طراحی مکانیکی بستگی دارد. انتخاب های رایج کانکتور RF شامل SMA، IPEX، MMCX، و سایر تنظیمات مناسب برای برنامه است.

نتیجه گیری

آنتن شبکه سلولی نقش اساسی در تعیین نحوه اتصال موثر تجهیزات دارد با یک شبکه سلولی ارتباط برقرار می کند. عملکرد قابل اعتماد به چیزی بیش از انتخاب یک آنتن با a بستگی دارد نام محصول مناسب پوشش فرکانس، تطبیق امپدانس، بهره، راندمان، موقعیت نصب، کابل پیکربندی، طراحی محفظه، شرایط محیطی و آزمایش نهایی دستگاه همگی باید در نظر گرفته شوند.

برای تولیدکنندگانی که محصولات صنعتی IoT، روترها، سیستم های خودرو، تجهیزات نظارت از راه دور را توسعه می دهند، پایانه های ارتباطی یا سایر دستگاه های متصل، انتخاب آنتن مناسب در مراحل اولیه طراحی می تواند کاهش خطرات یکپارچه سازی و بهبود ثبات ارتباطات بلند مدت.

ارتباطات کیانموراه حل های آنتن شبکه سلولی را برای ارتباطات مختلف ارائه می دهد الزامات، از جمله محصولات استاندارد و توسعه آنتن سفارشی. با توجه به عملکرد RF، ادغام مکانیکی، انتخاب کانکتور، پیکربندی کابل، و الزامات برنامه، آنتن مناسب راه حل را می توان هم برای پروژه های نمونه اولیه و هم برای تولید حجم توسعه داد.
