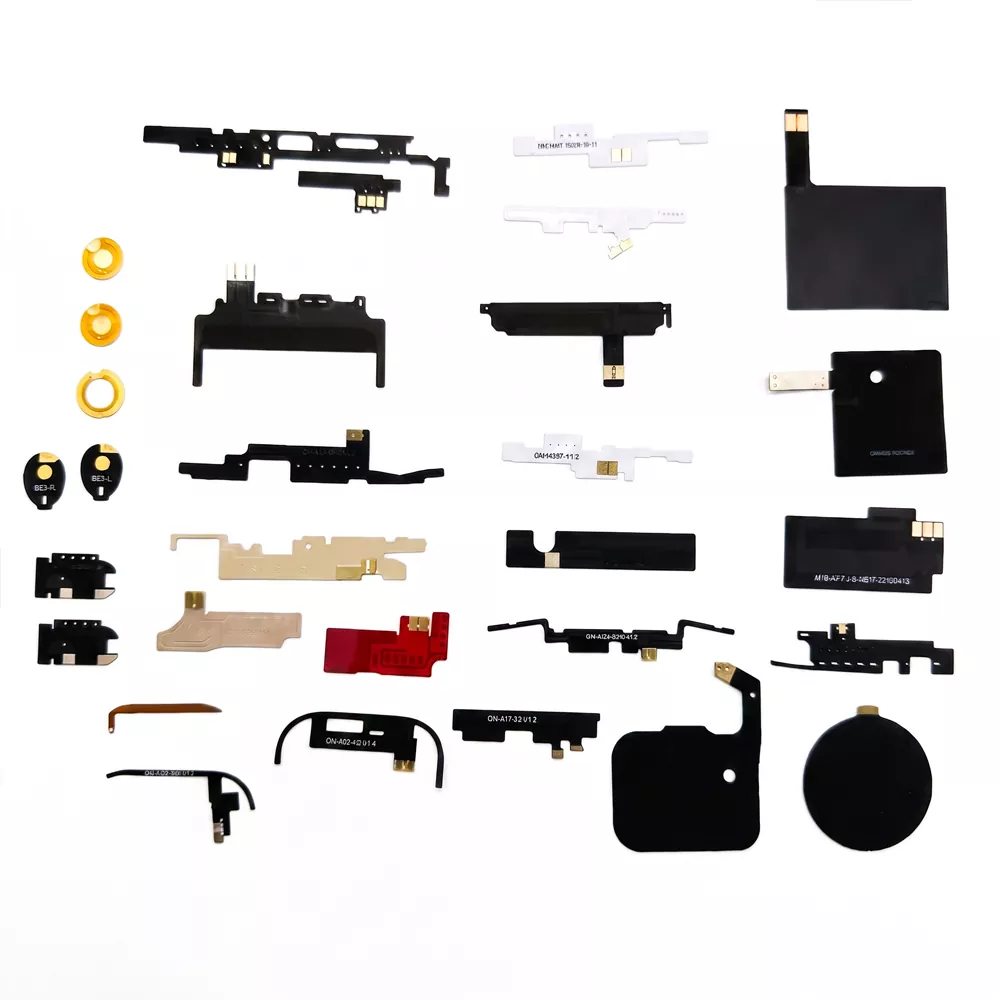

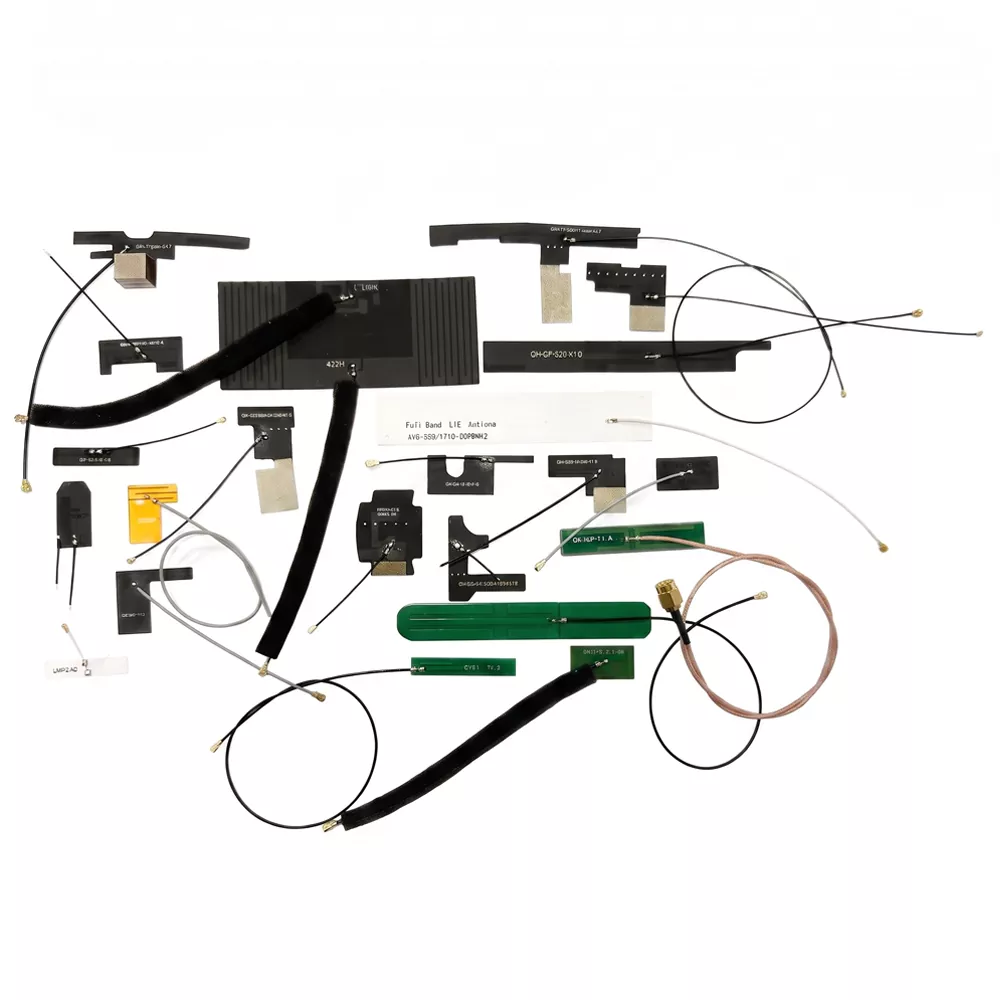

آنتن مدار چاپی انعطاف پذیر (FPC)

آنتن FPC چیست؟

یک آنتن FPC یا آنتن مدار چاپی انعطاف‌پذیر (FPC)، از فیلم‌های انعطاف‌پذیر PI و PET به عنوان بستر خود استفاده می‌کند و با اچ کردن و چاپ برای ایجاد مدارهای آنتن ساخته می‌شود. ویژگی های سبک وزن، نازک، انعطاف پذیر و خم شدنی دارد که به آن اجازه می دهد با سطوح منحنی مطابقت داشته باشد. ضخامت آن از 0.03 تا 0.2 میلی متر است و وزن آن کمتر از 1 گرم است. این آنتن می تواند سیگنال های بی سیم را ارسال و دریافت کند و با پروتکل هایی از جمله WiFi، بلوتوث، GPS، 4G/5G، GNSS، NB-IoT و LoRa سازگار است و باندهای فرکانسی 2.4 گیگاهرتز، 5 گیگاهرتز و 5.8 گیگاهرتز را پوشش می دهد. Qianmu Communications یک تولید کننده حرفه ای آنتن FPC با سال ها تجربه عمیق در صنعت است. ما مجهز به سه محفظه انکوئیک مایکروویو هستیم و بیش از ده پرسنل اختصاصی تحقیق و توسعه داریم که به ما امکان می‌دهد خدمات یک مرحله‌ای را ارائه دهیم - از طراحی محلول آنتن تا تولید انبوه.

نقطه فروش کلیدی

فوق العاده نازک و انعطاف پذیر، آزاد در فضا.

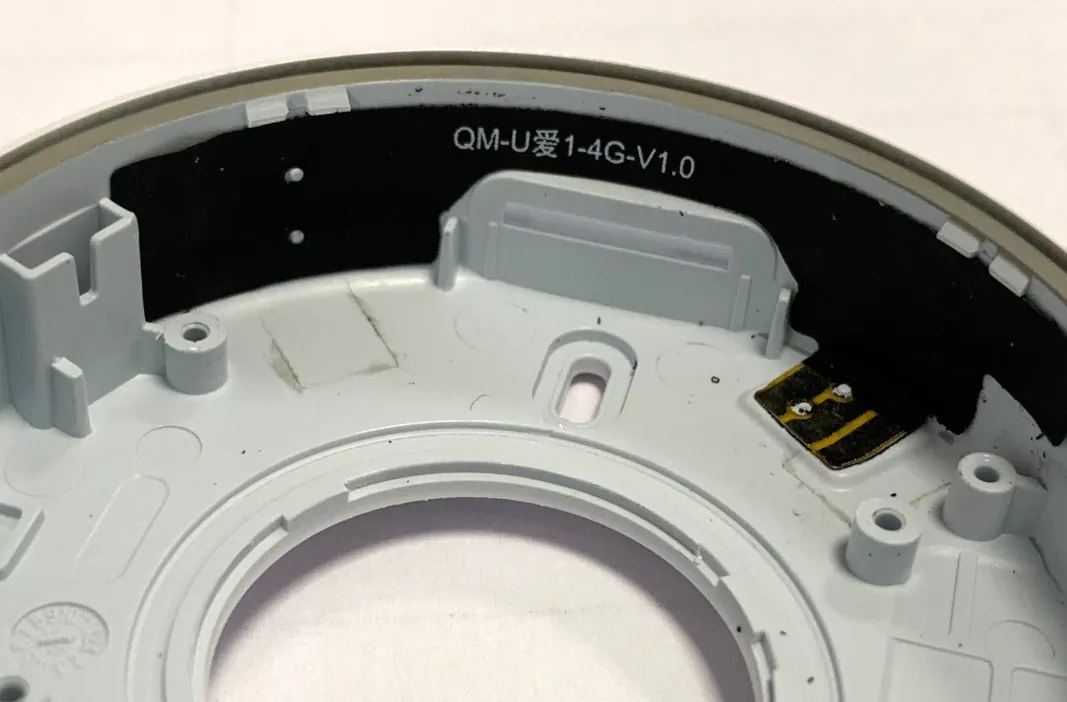

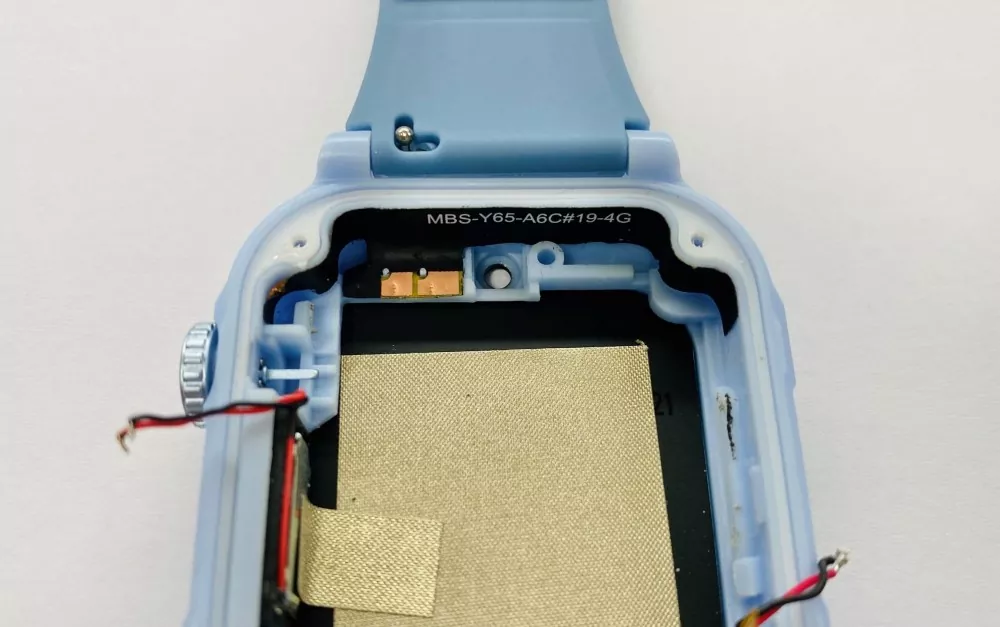

آنتن مدار چاپی انعطاف پذیر (FPC) دارای ضخامت 0.03 تا 0.2 میلی متر است و می توان آن را به صورت دلخواه خم یا تا کرد. می توان آن را 90 درجه در امتداد دیواره داخلی حفره داخل دستگاه خم کرد و کاملاً با طرح های مختلف ساختاری پیچیده تطبیق داد. این که آیا بدنه دستگاه به راحتی می تواند سطح آن را صاف یا منحنی کند.

پوشش پهنای باند چند باند

از پروتکل های ارتباطی متعدد از جمله 4G/5G، WiFi تمام باند، بلوتوث، GPS/GNSS، LoRa، و NFC پشتیبانی می کند. یک آنتن FPC تک تراشه می تواند باندهای فرکانسی از 700 مگاهرتز تا 2700 مگاهرتز یا حتی گسترده تر را پوشش دهد. برای رفع نیازهای ارتباطی دستگاه های چند حالته و چند فرکانس.

طراحی سبک

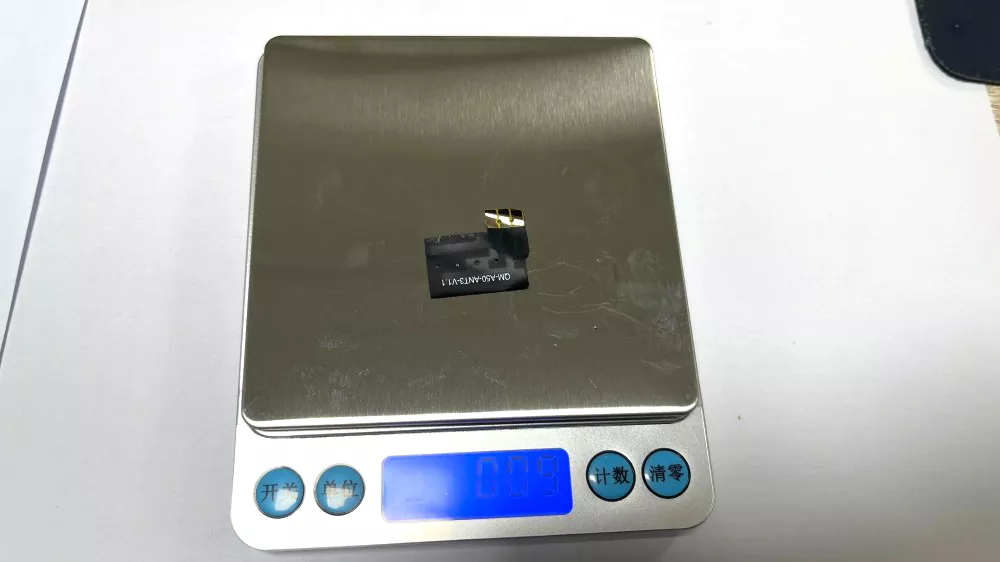

وزن آنتن FPC کمتر از 1 گرم است. بیش از 50 درصد سبک تر از آنتن های فلزی سنتی است. برای محصولات حساس به وزن مانند دستگاه های پوشیدنی و هواپیماهای بدون سرنشین، آنتن های FPC بهترین انتخاب هستند.

آماده استفاده از جعبه، آسان برای جمع آوری.

دارای پشتی چسب استاندارد 3M 300LSE برای مونتاژ سریع پوسته و چسبندگی در 2 دقیقه. با گزینه‌های اتصال IPEX، U.FL، MHF4 و سایر اتصالات موجود است.

نکات مهم برای نصب آنتن

1. از سطوح فلزی دور نگه دارید

آنتن را مستقیماً روی سطوح فلزی یا نزدیک به آن نصب نکنید، زیرا ممکن است بر تطابق امپدانس تأثیر بگذارد، الگوی تابش را تغییر دهد و کارایی کلی آنتن را کاهش دهد.

2. از خم شدن بیش از حد خودداری کنید

در حین نصب، آنتن را بیش از حد خم نکنید یا تا نکنید، زیرا تغییر شکل بیش از حد ممکن است به هادی داخلی آسیب برساند و بر عملکرد RF تأثیر منفی بگذارد.

3. از نصب ایمن اطمینان حاصل کنید

آنتن را در حین نصب محکم و یکنواخت ثابت کنید تا از تغییر شکلی که می تواند بر عملکرد تشعشع و پایداری سیگنال تأثیر بگذارد، جلوگیری کنید.

4. فاصله کافی در اطراف آنتن را حفظ کنید

حداقل فاصله 5 میلی متری در بالا و دو طرف آنتن را حفظ کنید. برای اطمینان از عملکرد بهینه، از قرار دادن اجزای فلزی، ردیابی سیگنال با سرعت بالا یا مناطق مسی بزرگ در نزدیکی آنتن خودداری کنید.

5. در هنگام مونتاژ با احتیاط رفتار کنید

اگرچه آنتن ساختار انعطاف پذیری دارد، مواد FPC از استحکام مکانیکی محدودی برخوردار است. در حین نصب و مونتاژ از کشیدن، پیچش یا ضربه بیش از حد خودداری کنید.

6. در محیط خشک نگهداری شود

از نگهداری آنتن در محیط های با دمای بالا یا رطوبت بالا خودداری کنید. برای حفظ عملکرد الکتریکی پایدار و قابلیت اطمینان طولانی مدت، محصول را خشک نگه دارید.

کنترل کیفیت و تست

Qianmu Communications مدیریت کیفیت دقیق را در کل فرآیند تولید اعمال می‌کند که بازرسی مواد خام، نظارت بر تولید و آزمایش محصول نهایی را پوشش می‌دهد.

بازرسی مواد ورودی

همه مواد دریافتی، از جمله بسترهای FPC، فویل‌های مس، چسب‌ها و رابط‌ها، برای اطمینان از قابلیت اطمینان و سازگاری، تحت بازرسی دقیق کیفیت قرار می‌گیرند.

بازرسی نوری AOI

بازرسی نوری خودکار (AOI) برای تأیید صحت مسیریابی مدار آنتن، کیفیت اتصال لحیم کاری و ظاهر محصول برای جلوگیری از نقص های تولید استفاده می شود.

تست عملکرد RF

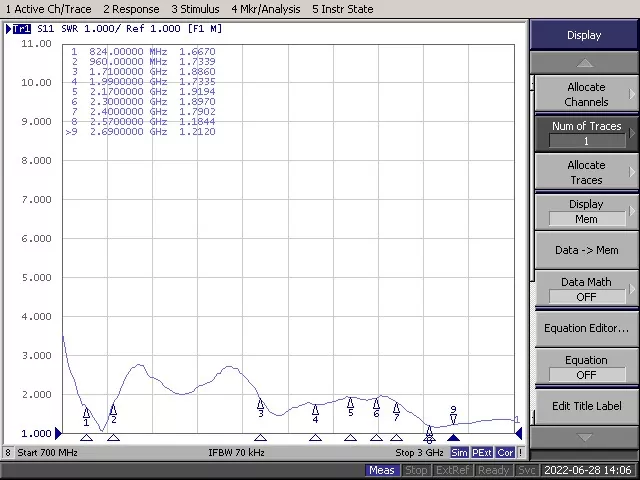

پارامترهای کلیدی RF، از جمله نسبت موج ایستاده ولتاژ (VSWR)، بهره، و الگوی تشعشع، در یک محیط تاریکخانه حرفه ای آزمایش می شوند تا اطمینان حاصل شود که عملکرد آنتن مطابق با الزامات است.

تست قابلیت اطمینان محیطی

آنتن‌ها تحت آزمایش‌های مختلف قابلیت اطمینان از جمله تست‌های چرخه دمای بالا و پایین، تست‌های رطوبت، تست‌های عمر خمشی و سایر ارزیابی‌های محیطی قرار می‌گیرند.

مدیریت سازگاری دسته ای

کنترل دقیق تولید عملکرد ثابت و کیفیت پایدار را در هر دسته محصول تضمین می کند.

تجربه حرفه ای در ساخت آنتن

برای بیش از دو دهه، Qianmu Communications به صنعت آنتن دهی ترمینال اختصاص یافته است و بر تحقیق و توسعه، تولید و فروش آنتن های ترمینال ارتباط بی سیم تمرکز دارد. محصولات ما به طور گسترده در دستگاه های ارتباطی تلفن همراه، از جمله گوشی های هوشمند، تبلت ها، سیستم های پرداخت موبایلی، هواپیماهای بدون سرنشین، دستگاه های شارژ بی سیم، خودروها، ایستگاه های پایه و دستگاه های پوشیدنی استفاده می شود.

نحوه انتخاب آنتن FPC

1. فرکانس کاری را تایید کنید

فناوری‌های بی‌سیم مورد نیاز دستگاهتان را شناسایی کنید، مانند 4G/LTE، 5G، Wi-Fi، بلوتوث، GNSS، LoRa یا NFC. آنتنی را انتخاب کنید که از تمام باندهای فرکانسی مورد نیاز پشتیبانی کند.

2. فضای نصب موجود را ارزیابی کنید

فضای موجود در داخل دستگاه شامل طول، عرض و موقعیت نصب را اندازه گیری کنید. به لطف ساختار انعطاف پذیر و ابعاد قابل تنظیم، آنتن های FPC برای محفظه های فشرده یا نامنظم مناسب هستند.

3. نوع کانکتور RF را بررسی کنید

کانکتور RF مورد استفاده روی PCB مانند IPEX، U.FL یا MHF4 را بررسی کنید. اتصال آنتن باید با رابط ماژول مطابقت داشته باشد تا عملکرد RF قابل اعتماد را تضمین کند.

4. پارامترهای کلیدی RF را مرور کنید

· Gain: یک بهره مناسب را بر اساس محیط برنامه و نصب انتخاب کنید.

· VSWR: مقدار کمتر از 2.0 به طور کلی برای تطبیق امپدانس خوب توصیه می شود.

· کارایی: راندمان بالاتر به بهبود عملکرد انتقال و حساسیت گیرنده کمک می کند.

· امپدانس: امپدانس استاندارد RF 50Ω است و باید با ماژول RF مطابقت داشته باشد.

5. گزینه های سفارشی سازی را در نظر بگیرید

اگر محصولات استاندارد الزامات طراحی شما را برآورده نمی کند، سازنده آنتن FPC را انتخاب کنید که خدمات سفارشی سازی، از جمله ابعاد آنتن، طول کابل، نوع رابط و تنظیم RF را ارائه می دهد.

6. قابلیت های تامین کننده را ارزیابی کنید

یک تامین کننده آنتن FPC با سیستم مدیریت کیفیت تثبیت شده، تخصص مهندسی RF و قابلیت های تولید قابل اعتماد برای اطمینان از کیفیت محصول ثابت و تامین طولانی مدت انتخاب کنید.

سوالات متداول

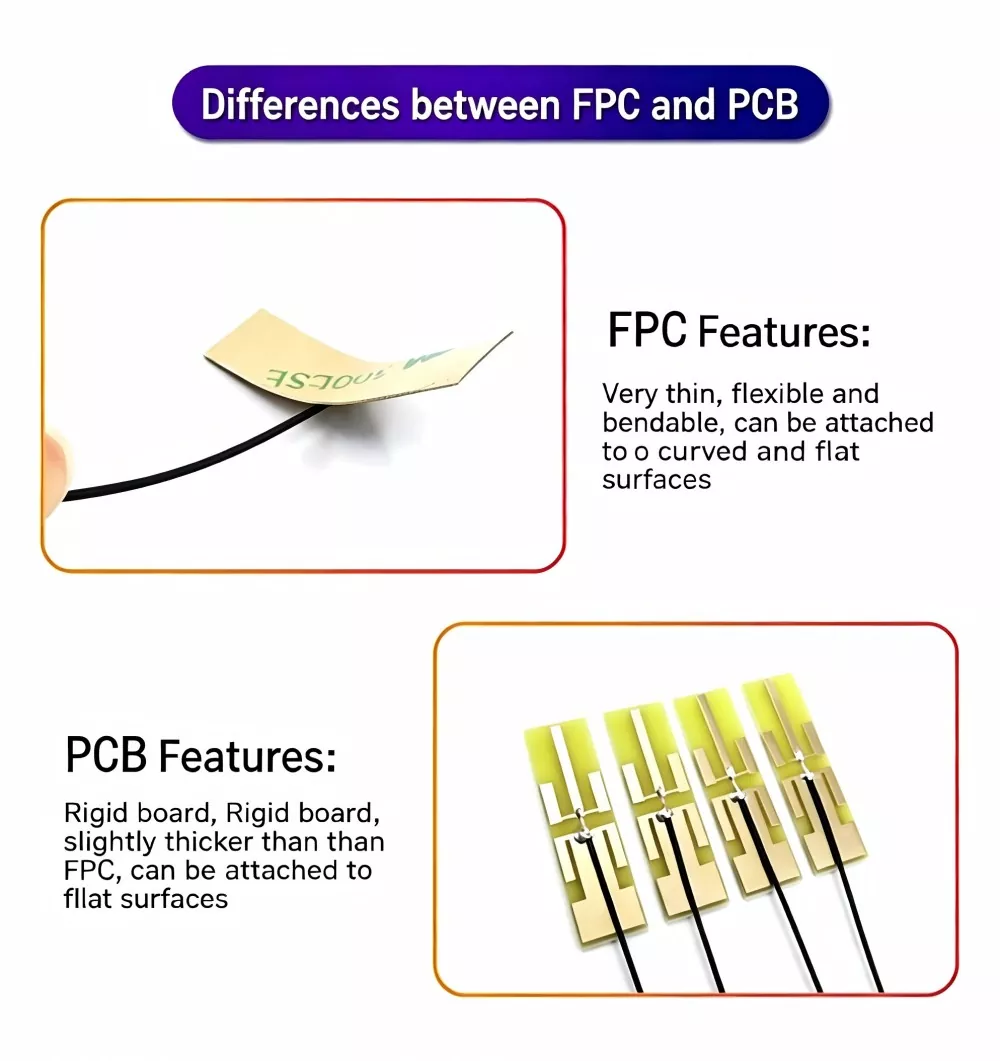

Q1: چگونه بین آنتن FPC و آنتن PCB انتخاب می کنید؟

A: FPC انعطاف پذیر و قابل خم شدن، ایده آل برای قرار دادن در فضاهای منحنی و باریک - برای دستگاه های سبک وزن و نازک ترجیح داده می شود. PCB سفت و سخت، مناسب فقط برای سطوح صاف. اگر بودجه شما محدود است و فضای کافی در اختیار دارید، این گزینه را انتخاب کنید.

Q2: آنتن FPC از کدام باندهای فرکانسی پشتیبانی می کند؟

پاسخ: آنتن‌های FPC Qianmu Communication فرکانس‌های 13.56 مگاهرتز NFC تا 6 گیگاهرتز 5G را پوشش می‌دهند و از فناوری‌های بی‌سیم از جمله 4G/5G، Wi-Fi، بلوتوث، GNSS، LoRa و ZigBee پشتیبانی می‌کنند.

Q3: دمای کار آنتن FPC چقدر است؟

A: -45 ℃ تا +85 ℃، مطابق با استانداردهای استفاده صنعتی.

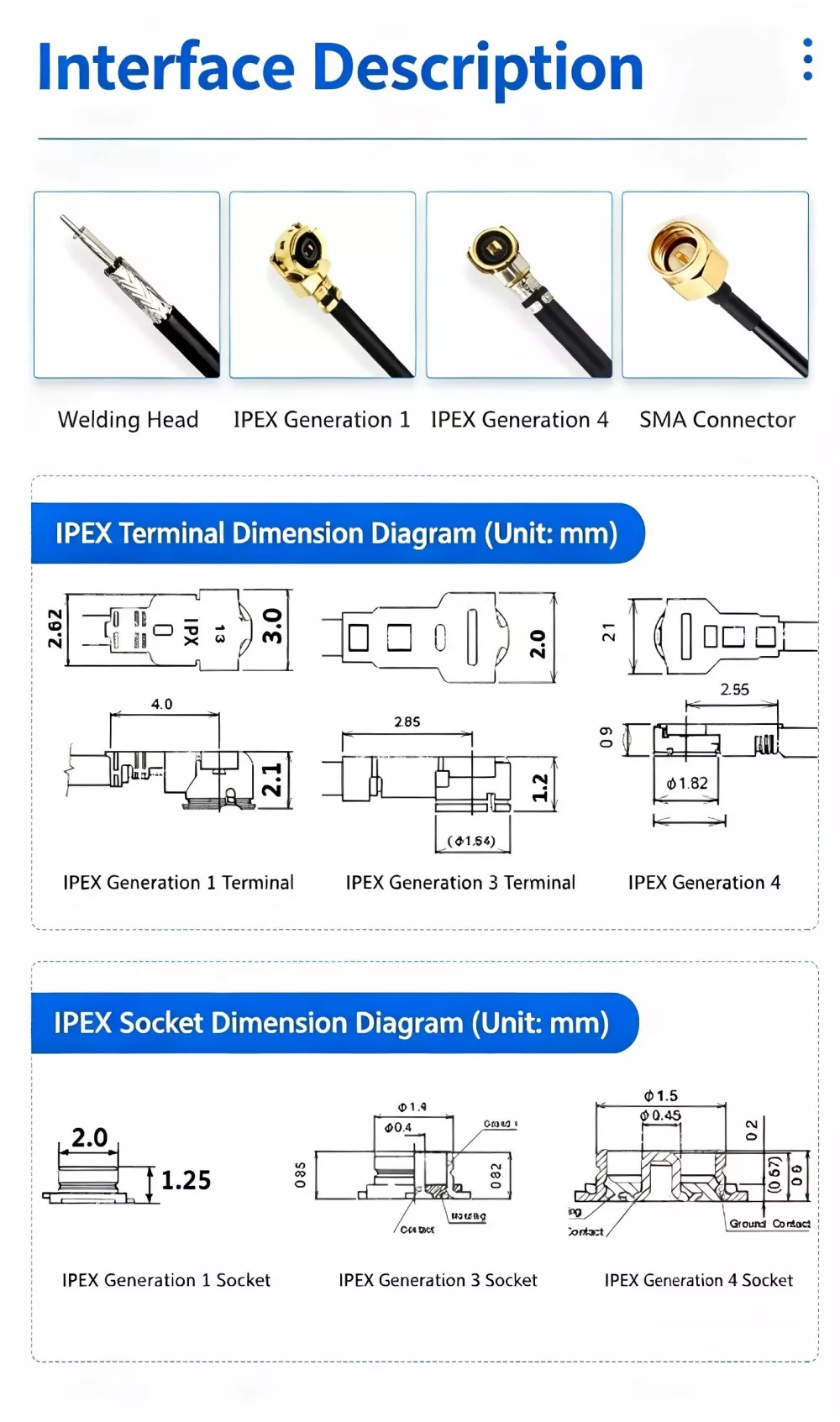

Q4: تفاوت بین کانکتورهای IPEX، U.FL و MHF4 چیست؟

پاسخ: همه کانکتورهای RF مینیاتوری با ابعاد U.FL > MHF4 هستند. MHF4 حتی کوچکتر است و معمولاً در برنامه های 5G استفاده می شود. به سادگی کانکتور را بر اساس مشخصات رابط مادربرد خود انتخاب کنید.

Q5: آیا از سفارشی سازی دسته کوچک پشتیبانی می کند؟

پاسخ: ما پشتیبانی ارائه می دهیم و می توانیم کل فرآیند سفارش را انجام دهیم - از طراحی طرح و نمونه سازی تا تولید در مقیاس کوچک و بزرگ.
