آنتن لورا

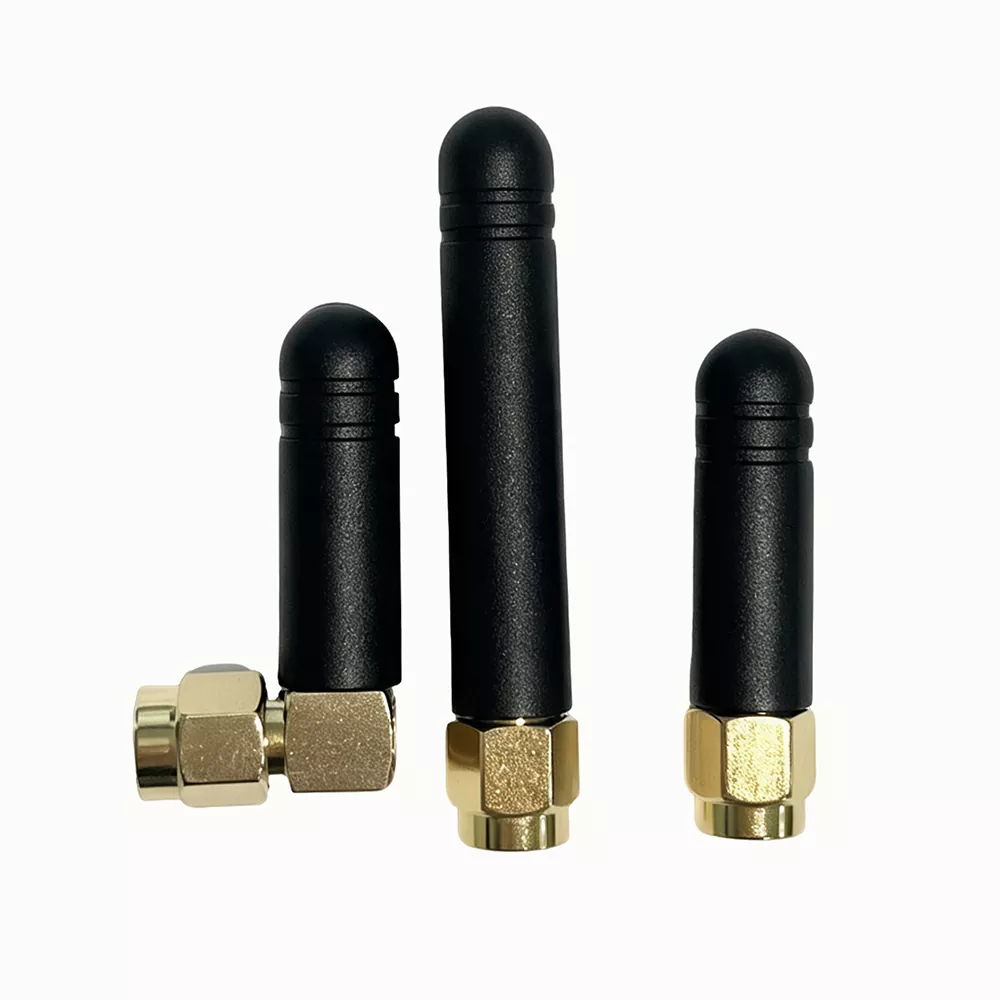

آنتن LoRa یک آنتن میله ای خارجی صنعتی IoT RF با فرکانس 433 مگاهرتز و 868 تا 920 مگاهرتز است که برای ارتباطات طیف گسترده با برد بلند طراحی شده است.

این آنتن که توسط Qianmu Communication توسعه یافته است، از ساختار میله‌ای خارجی تقسیم‌شده استفاده می‌کند که می‌تواند به طور انعطاف‌پذیر روی محفظه‌ها، قطب‌ها و جعبه‌های دستگاه نصب شود و از دست دادن محافظ سیگنال ناشی از پوسته‌های فلزی، دیوارها و تخته‌های اصلی را کاهش دهد.

این دستگاه از یک نوسان ساز مس خالص قالب گیری شده یک تکه و محفظه PVC مقاوم در برابر آب و هوا استفاده می کند که باند پایین 433 مگاهرتز و باند ISM جهانی 868-920 مگاهرتز را با دقت پوشش می دهد.

با عملکرد دسته ای پایدار، آنتن LoRa برای پروژه های شبکه اینترنت اشیا کم مصرف در مسافت طولانی مناسب است.

اصل کار

آنتن LoRa ارتباط 433/868-920 مگاهرتز Qianmu از یک طراحی نوسانگر رزونانس تقسیم‌بندی شده همراه با تشعشع RF همه جهته برای دستیابی به انتقال و دریافت سیگنال از راه دور استفاده می‌کند.

ساختار داخلی شامل یک اتصال دهنده RF، نوسان ساز تطبیق امپدانس، لایه محافظ ایزوله و محفظه محافظ ضد آب است. تمامی پارامترهای عملکرد توسط آزمایشگاه RF این شرکت با استفاده از تحلیلگر شبکه برداری آزمایش می شوند.

1. طراحی تشدید قطعه بندی شده دو باند

این آنتن دو اسیلاتور همسان مستقل را برای باند فرکانس پایین 433 مگاهرتز و باند ISM 868-920 مگاهرتز ادغام می کند. VSWR تمام باند اندازه‌گیری شده ≤1.3 است که رزونانس پایدار را در هر دو محدوده فرکانس تضمین می‌کند.

یک آنتن از دو باند ارتباطی اصلی LoRa بدون نیاز به موجودی جداگانه پشتیبانی می کند.

2. طراحی تابش همه جهته 360 درجه

ساختار نوسانگر میله ای شکل متقارن تابش افقی یکنواخت با نوسان ≤1dB را فراهم می کند و نقاط کور سیگنال را کاهش می دهد.

تحت همان قدرت انتقال، فاصله انتقال اندازه‌گیری شده در یک منطقه باز 2.8 برابر بیشتر از آنتن داخلی دستگاه است که از شبکه‌سازی چند جهته دستگاه بدون عدم تعادل سیگنال پشتیبانی می‌کند.

3. ساختار محافظ فلزی و ضد تداخل

حلقه های محافظ مسی در پایه آنتن ادغام شده اند تا تداخل الکترومغناطیسی را از بردهای اصلی دروازه، موتورهای صنعتی و کابل های منبع تغذیه کاهش دهند.

در محیط‌های تداخل قوی مانند کارخانه‌ها و پست‌ها، از دست دادن بسته‌های داده اندازه‌گیری شده تا ۶۵ درصد کاهش می‌یابد که از انتقال داده‌های IoT پایدار اطمینان حاصل می‌کند.

4. ساختار مقاوم در برابر آب و هوا در فضای باز

آنتن از محفظه ضد آب PVC ضخیم شده با واشرهای لاستیکی مهر و موم شده استفاده می کند. تست های پیری چرخه ای 72 ساعته و تست های مقاومت در برابر آب باران از -40 درجه سانتی گراد تا +70 درجه سانتی گراد را پشت سر گذاشته است.

نوسانگر در برابر اکسیداسیون با انحراف فرکانس در ≤±2MHz محافظت می شود و عملکرد پایدار در فضای باز را حفظ می کند.

5. تطبیق امپدانس استاندارد 50Ω

این آنتن از تنظیم دقیق امپدانس کارخانه ای استفاده می کند و از رابط های استاندارد RF برای دستگاه های LoRa پشتیبانی می کند.

انعکاس سیگنال ناشی از عدم تطابق امپدانس را کاهش می دهد، قدرت انتقال دستگاه را تا 12 درصد کاهش می دهد و عمر باتری ترمینال را افزایش می دهد.

سازگار با دستگاه های پشتیبانی

این آنتن LoRa سازگاری قوی با RF دارد و می تواند مستقیماً به اکثر پایانه های ارتباطی کم مصرف iot بدون لوازم جانبی آداپتور متصل شود.

1. میزبان ارتباطی LoRa: دروازه LoRa 433 مگاهرتز، متمرکز کننده صنعتی LoRa 868/915 مگاهرتز، ایستگاه پایه کسب LoRa در فضای باز، رادیو انتقال داده بی سیم

2. پایانه های سنجش هوشمند: سنسور دما و رطوبت خاک، کاوشگر نظارت بر کیفیت آب، هشدار دود گاز/آتش سوزی، جمع کننده فشار سطح مایع

3. دستگاه های صنعتی اینترنت اشیا (iot): پایانه جمع آوری داده های کارگاهی، کانبان بی سیم خط تولید، میزبان تگ مکان کالاهای انبار

4. لوازم جانبی شهر هوشمند: کنترلر تک لامپ چراغ خیابان، آشکارساز مغناطیسی پارکینگ، مانیتور وضعیت پوشش منهول، میزبان زنگ امنیتی در فضای باز

5. اجزای جانبی Rf: فیدرهای RF، تقسیم‌کننده‌های قدرت سیگنال، ماژول‌های تقویت رله RF

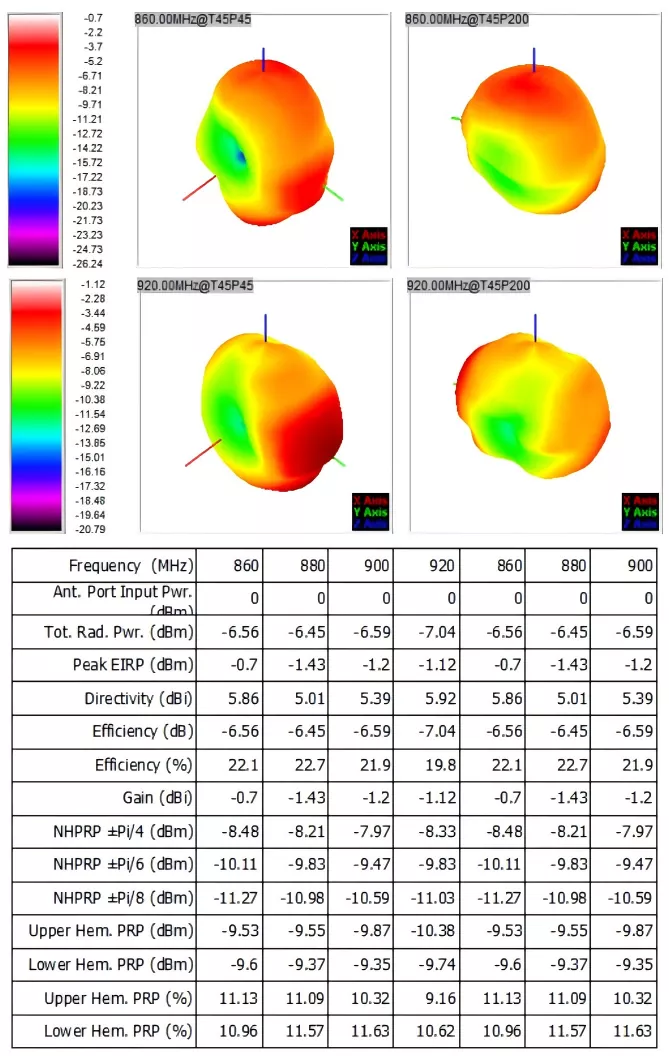

مشخصات فنی استاندارد

همه پارامترها نتایج آزمایشات داخلی RF محفظه آنکوئیک هستند. هر دسته از آنتن های LoRa دارای برگه آزمایش کارخانه کاغذ است که می تواند برای پذیرش پروژه، اظهارنامه گمرکی صادرات، تأیید صلاحیت حزب A استفاده شود:

راهنمای خرید

بسیاری از خریداران اینترنت اشیا و مهندسان تحقیق و توسعه، مدل‌هایی را عمدتاً بر اساس قیمت انتخاب می‌کنند، که ممکن است منجر به فاصله انتقال ناکافی، آسیب در فضای باز، بازسازی پروژه و افزایش هزینه‌ها بعداً شود.

هنگام خرید آنتن Qianmu Communication LoRa، مدل را می توان با توجه به چهار عامل کلیدی انتخاب کرد:

1. با توجه به نیازهای باند فرکانس را انتخاب کنید

برای صادرات اروپا و پروژه های شهری داخلی، باند 868 مگاهرتز ترجیح داده می شود. باند 433 مگاهرتز برای کاربردهای زمین کشاورزی خانگی و دستگاه های سنسور صنعتی 433 مگاهرتز مناسب است.

برای پروژه های شبکه هیبریدی چند بانده، آنتن های خارجی LoRa دو بانده 433/868–920 مگاهرتز را انتخاب کنید تا از دستگاه های مختلف با یک آنتن پشتیبانی کنید.

2. با توجه به محیط عملیاتی را انتخاب کنید

برای اتاق های خشک داخلی و دفاتر، مدل های استاندارد را می توان با توجه به شرایط کاربرد انتخاب کرد.

برای زمین‌های کشاورزی در فضای باز، چراغ‌های خیابانی شهری، و محیط‌های ساحلی با رطوبت بالا یا پر نمک، مدل‌های IP65 ضد آب و مقاوم در برابر آب و هوا را انتخاب کنید تا از ورود آب و خرابی جلوگیری کنید.

برای مناطقی با دمای زیر صفر در مناطق شمالی، تأیید کنید که محصول از عملکرد دمای پایین ≥-40 درجه سانتی گراد پشتیبانی می کند.

3. با توجه به نیازهای فاصله انتقال را انتخاب کنید

برای تجهیزات داخلی مسافت کوتاه، آنتن های کم بهره را می توان انتخاب کرد.

برای کاربردهای نظارت در فضای باز در زمین‌های کشاورزی و پارک‌هایی که چندین کیلومتر را پوشش می‌دهند، باید از آنتن‌های دو باند با بهره بالا برای کاهش سرمایه‌گذاری دروازه‌ها استفاده شود.

4. با توجه به نیازهای پروژه را انتخاب کنید

برای آزمایش های آزمایشگاهی و پروژه های کوتاه مدت، می توان مقادیر کمی از مدل های استاندارد را خریداری کرد.

برای پروژه‌های درازمدت در مقیاس بزرگ مانند شهرهای هوشمند و کشاورزی هوشمند، سفارشی‌سازی انبوه با لوگوهای چاپ شده روی صفحه و رابط‌های اختصاصی را می‌توان برای حفظ ظاهر ثابت تجهیزات و کاهش هزینه‌های عملیاتی و نگهداری طولانی‌مدت انتخاب کرد.

سوالات متداول

Q1: آیا این آنتن خارجی LoRa از هر دو باند فرکانسی 433 مگاهرتز و 915 مگاهرتز به طور همزمان پشتیبانی می کند؟

A1: آنتن خارجی LoRa Qianmu Communication محدوده کامل 430-440MHz، 860-930MHz را پوشش می دهد و با باندهای اصلی ISM 433MHz، 868MHz و 915MHz کاملا سازگار است. یک آنتن را می توان با دستگاه های LoRa در مناطق مختلف سازگار کرد.

Q2: آیا می توان رابط آنتن، لوگوی مسکن و بسته بندی صادراتی را سفارشی کرد؟

A2: کاملا قابل تنظیم به‌عنوان کارخانه منبع، می‌توانیم انواع مختلفی از رابط‌های RF مانند SMA/BNC/N/IPEX را در صورت تقاضا جایگزین کنیم، از چاپ سیلک LOGO برند مشتری روی پوسته پشتیبانی کنیم، جعبه رنگ صادراتی انگلیسی خنثی سفارشی، و حداقل مقدار سفارش برای سفارش‌های سفارشی OEM/ODM را می‌توان به طور انعطاف‌پذیری مورد مذاکره قرار داد.

Q3: چگونه می توانیم فاصله انتقال واقعی آنتن خارجی LoRa را تأیید کنیم؟ آیا می توانیم داده های اندازه گیری شده را ارائه دهیم؟

A3: بله. هر دسته از آنتن های خارجی LoRa با گزارش تست محفظه آنکوئیک فرکانس رادیویی ارائه می شود.
