آنتن NFC

آنتن نرم یکپارچه با NFC چیست؟ آنتن فعال چیست؟

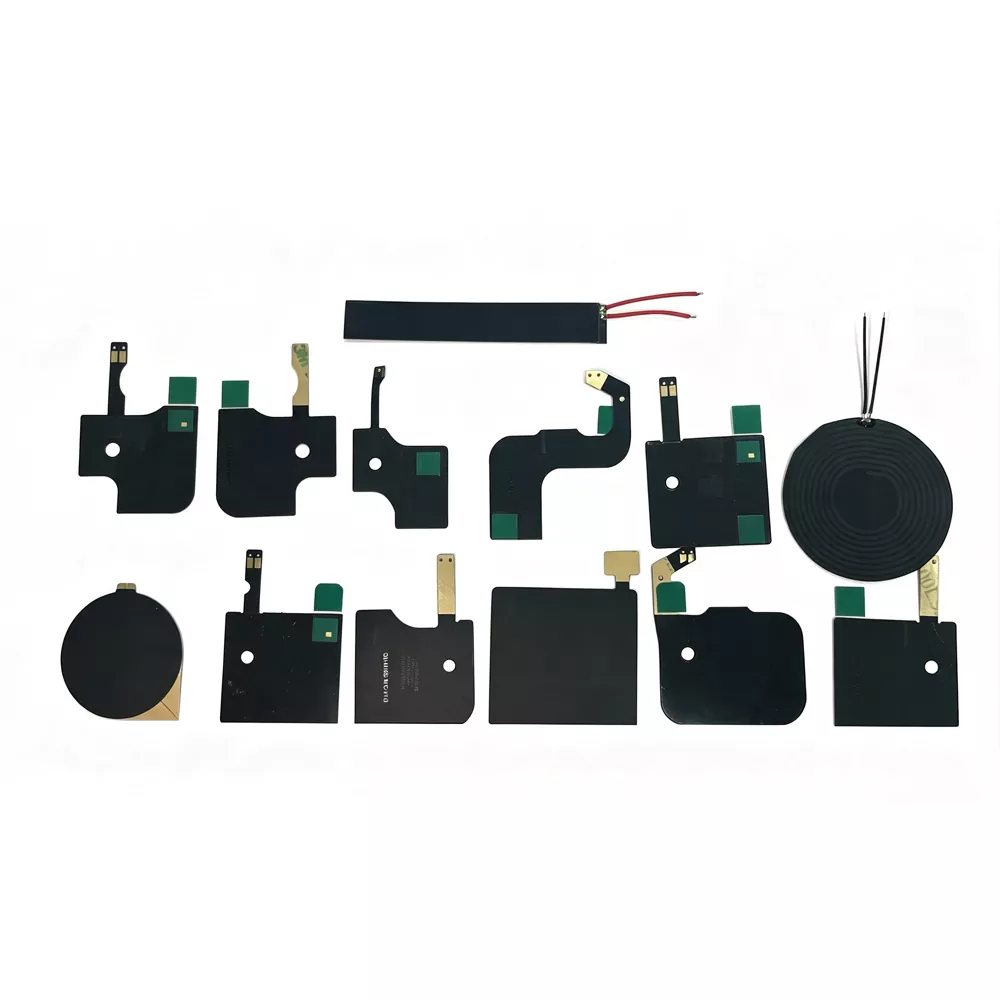

1.1 آنتن نرم داخلی NFC (آنتن انعطاف پذیر FPC)

آنتن انعطاف پذیر داخلی NFC (آنتن مدار چاپی انعطاف پذیر NFC) نوعی آنتن NFC است که بر روی بستر مدار چاپی انعطاف پذیر (FPC) ساخته شده و برای کار در باند فرکانسی 13.56 مگاهرتز طراحی شده است. از مس الکترولیتی به عنوان ماده سیم پیچ رسانا استفاده می کند و یک فرآیند حکاکی دقیق را برای تشکیل الگوهای سیم پیچ سفارشی با چرخش ها و ساختارهای هندسی خاص اتخاذ می کند. این آنتن انعطاف پذیر همراه با یک فیلم مغناطیسی فریت به عنوان لایه ایزوله، می تواند به راحتی از طریق چسب 3M یا محلول های نصب لایه بردار در دستگاه های الکترونیکی ادغام شود.

اجزای اصلی:

- بستر FPC:یک ماده تخته مدار انعطاف پذیر که ویژگی های سبک وزن و قابل خم شدن را با ضخامت 0.14 تا 0.27 میلی متر ارائه می دهد.

- کویل مسی:ساختار سیم پیچ که از طریق اچینگ مس الکترولیتی ساخته می شود، اندوکتانس آنتن و عملکرد فرکانس رزونانس را تعیین می کند.

- لایه فریت:یک ماده مغناطیسی با نفوذپذیری بالا که تداخل فلزی را کاهش می دهد، جداسازی میدان مغناطیسی را بهبود می بخشد، و جهت انتقال سیگنال را افزایش می دهد.

- لایه چسب:از مواد چسبنده اصلی 3M استفاده می کند که استحکام اتصال قابل اعتماد و مقاومت عالی در دمای بالا را ارائه می دهد.

- روش های اتصال:از گزینه های مختلف اتصال، از جمله پایانه های IPEX، سر لحیم کاری، کنتاکت های فنری و سایر رابط های سفارشی پشتیبانی می کند.

1.2 آنتن فعال NFC

آنتن فعال NFC به سیستم آنتنی اطلاق می شود که بر اساس یک آنتن معمولی NFC، یک جلوی بدون تماس فعال یا مدار تقویت کننده/راننده سیگنال را ادغام می کند.

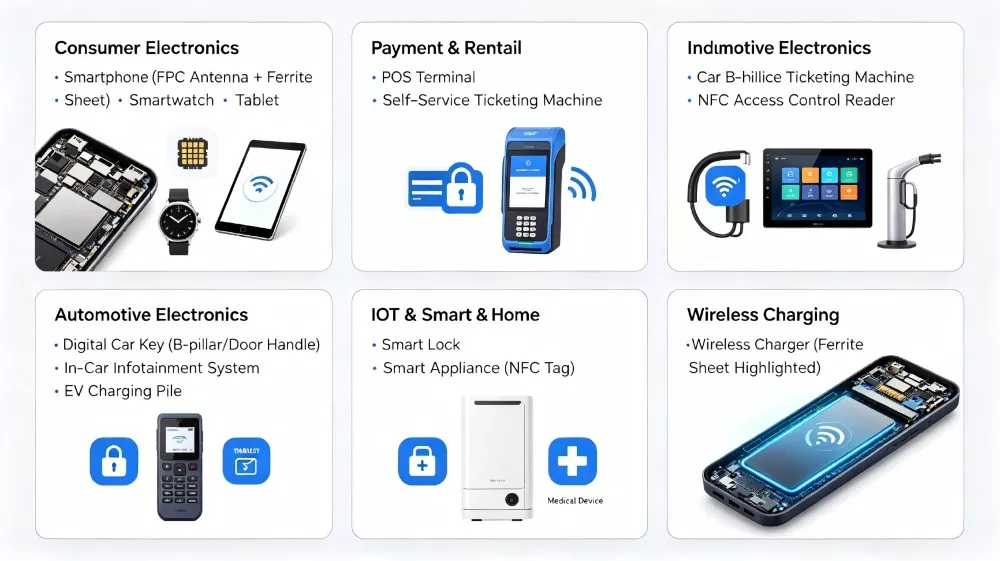

دستگاه های قابل اجرا

چرا آنتن NFC Qianmu Communication را انتخاب کنید؟

1. طراحی فوق العاده نازک و انعطاف پذیر - ضخامت کمتر از 0.14 تا 0.27 میلی متر، کاملاً برای دستگاه های بسیار نازک و الزامات نصب انعطاف پذیر مناسب است.

2. لایه جداسازی فریت - فریت استاندارد گنجانده شده است که به طور موثر در برابر تداخل محیط های فلزی محافظت می کند.

3. روش های نصب چندگانه - از گزینه های مختلف از جمله پشتیبان چسب 3M (چسب قابل جابجایی)، پایانه های IPEX و لحیم کاری پشتیبانی می کند.

4. عملیات در دمای گسترده - محدوده دمای عملیاتی: -40 ℃ تا +85 ℃

5. کاملاً مطابق با استانداردها - مطابق با استانداردهای زیست محیطی RoHS

6. خدمات سفارشی - پشتیبانی کاملاً قابل تنظیم برای ابعاد، اشکال، چرخش سیم پیچ، مقادیر اندوکتانس و موارد دیگر.

7. تحویل سریع - تولید نمونه سریع و تحویل تولید انبوه کارآمد.

8. پشتیبانی از شبیه سازی حرفه ای - ارائه شبیه سازی های الکترومغناطیسی و توصیه های بهینه سازی کل ماشین.

رفتار RF و ملاحظات سطح سیستم

عملکرد آنتن NFC نه تنها به مشخصات الکتریکی اولیه آن بستگی دارد، بلکه به محیط الکترومغناطیسی کلی ایجاد شده توسط ساختار نهایی دستگاه نیز بستگی دارد. عواملی مانند انتخاب مواد، چیدمان داخلی و اجزای اطراف می توانند به طور قابل توجهی بر کارایی آنتن و پایداری ارتباط تأثیر بگذارند.

1. اثر جداسازی فلز

هنگامی که یک آنتن نزدیک به اجزای فلزی، از جمله باتری‌ها، پوشش‌های محافظ یا قاب‌های مکانیکی نصب می‌شود، جریان‌های گردابی القایی می‌توانند ویژگی‌های الکترومغناطیسی را تغییر داده و فرکانس تشدید را تغییر دهند. بدون جداسازی فریت مناسب، این اثر جداسازی ممکن است باعث انحراف رزونانس، عملکرد جفت کمتر و کاهش قابلیت اطمینان ارتباط شود.

2. عملکرد لایه فریت در تثبیت میدان

لایه مغناطیسی فریت بیشتر از تداخل محافظت می کند. همچنین به عنوان یک لایه هدایت کننده شار مغناطیسی با هدایت میدان مغناطیسی به سمت غیر فلزی آنتن عمل می کند. این به بهبود راندمان کوپلینگ، بهینه سازی انتقال سیگنال و به حداقل رساندن اتلاف انرژی در برنامه هایی که اجزای فلزی در نزدیکی آن هستند کمک می کند.

3. حساسیت تطبیق امپدانس

سیستم‌های NFC که در فرکانس 13.56 مگاهرتز کار می‌کنند، به دلیل حساسیت آنها به تغییرات در طراحی محفظه، ضخامت چسب و تغییر شکل سیم‌پیچ، نیاز به تطبیق امپدانس دقیق دارند. تغییرات کوچک در ساختار مکانیکی ممکن است بر نقطه رزونانس و عملکرد ضریب Q تأثیر بگذارد و تنظیم سطح سیستم را پس از ادغام آنتن ضروری کند.

4. جفت شدن با معماری دستگاه

عملکرد آنتن همچنین تحت تأثیر ویژگی‌های دی الکتریک مواد اطراف، از جمله محفظه‌های پلاستیکی، پوشش‌های شیشه‌ای، و ساختارهای پشته‌ای PCB است. مواد با ثابت دی الکتریک بالاتر ممکن است ظرفیت انگلی اضافی ایجاد کنند که منجر به پهنای باند باریکتر و کاهش حاشیه ارتباطی می شود.

5. تأثیر سیستم فعال در مقابل غیرفعال

برای پیکربندی‌های آنتن فعال NFC، مدار محرک مستقیماً بر توزیع و قدرت میدان الکترومغناطیسی تأثیر می‌گذارد. اگرچه این رویکرد می‌تواند فاصله ارتباطی را افزایش دهد، اما حساسیت به تغییرات بار را نیز افزایش می‌دهد و به کنترل دقیق‌تر زمین، محافظ و طراحی کلی سیستم نیاز دارد.

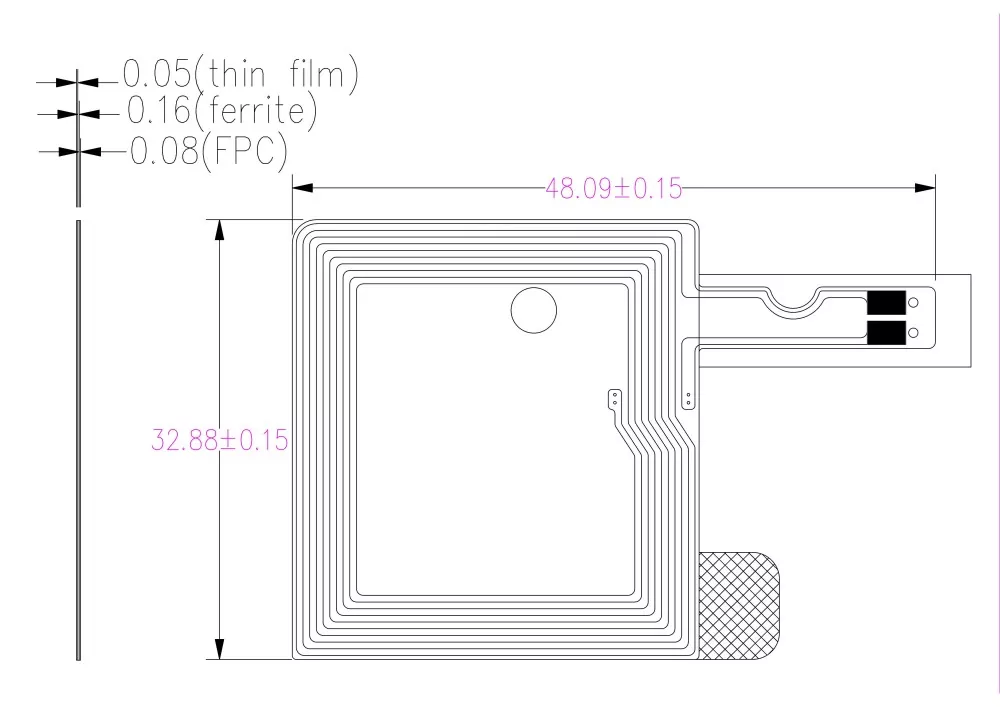

مشخصات فنی

در مقایسه با همتایان: مزایای متمایز کننده Qianmu Communications

راهنمای نصب

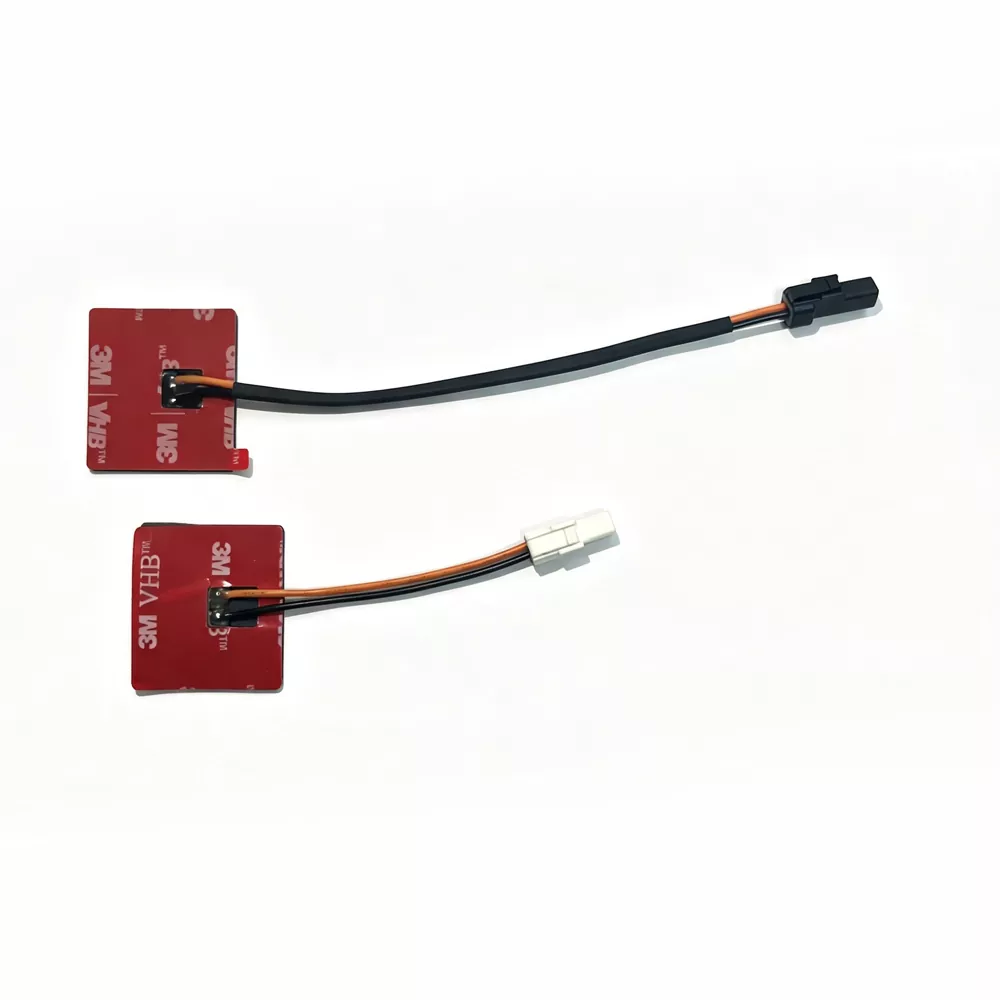

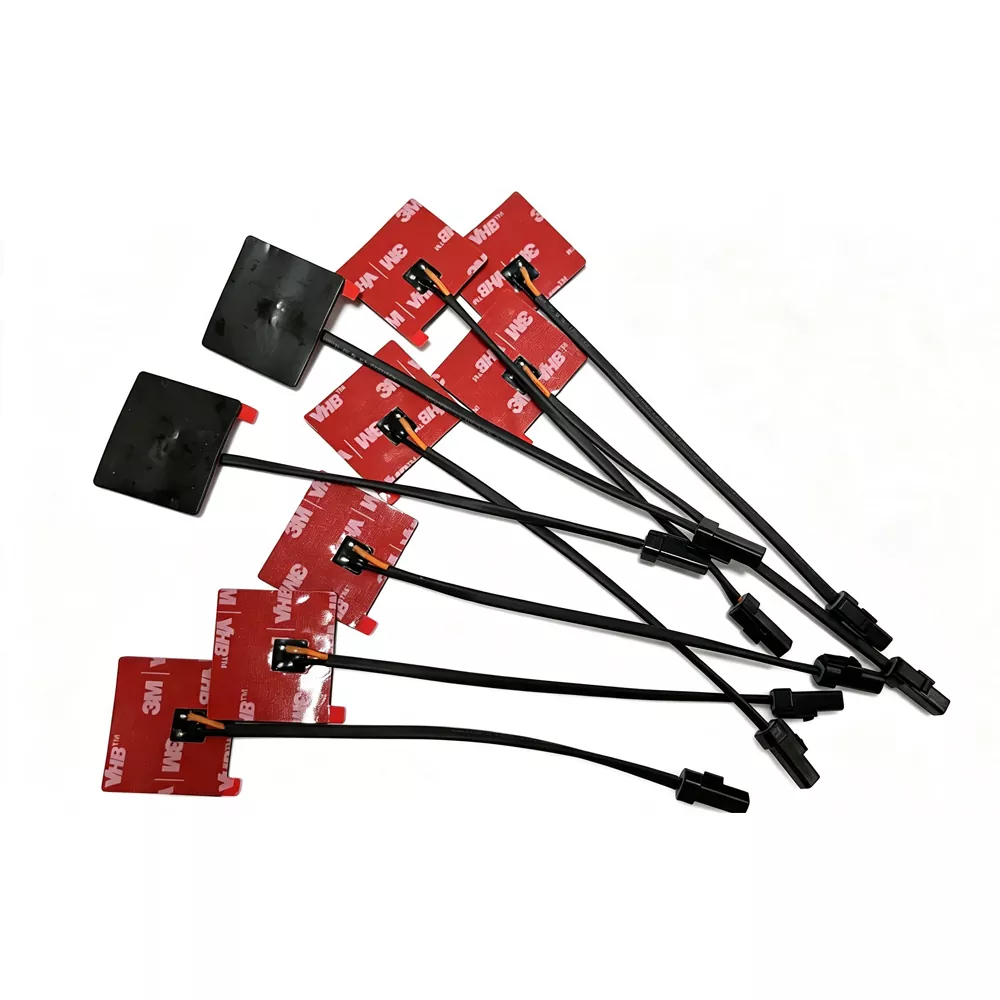

نصب با پشت چسب (آنتن انعطاف پذیر FPC)

این رایج ترین روش نصب آنتن NFC است:

مراحل نصب:

1. سطح را تمیز کنید - از دستمال مرطوب الکلی برای تمیز کردن محل نصب (سطح داخلی بدنه دستگاه یا سطح باتری) استفاده کنید و از عاری بودن از روغن و گرد و غبار اطمینان حاصل کنید.

2. لایه رهاسازی را جدا کنید - فیلم محافظ چسب 3M را با دقت از پشت آنتن جدا کنید.

3. تراز و موقعیت یابی - آنتن را با محل نصب تعیین شده تراز کنید، مطمئن شوید که ناحیه سیم پیچ بدون مانع است.

4. محکم و یکنواخت فشار دهید - از مرکز به سمت لبه ها برای از بین بردن حباب های هوا.

5. پخت و انتظار - اجازه دهید به مدت 24 ساعت بماند تا به استحکام اتصال بهینه برسید.

نکات نصب:

نظرات مشتریان

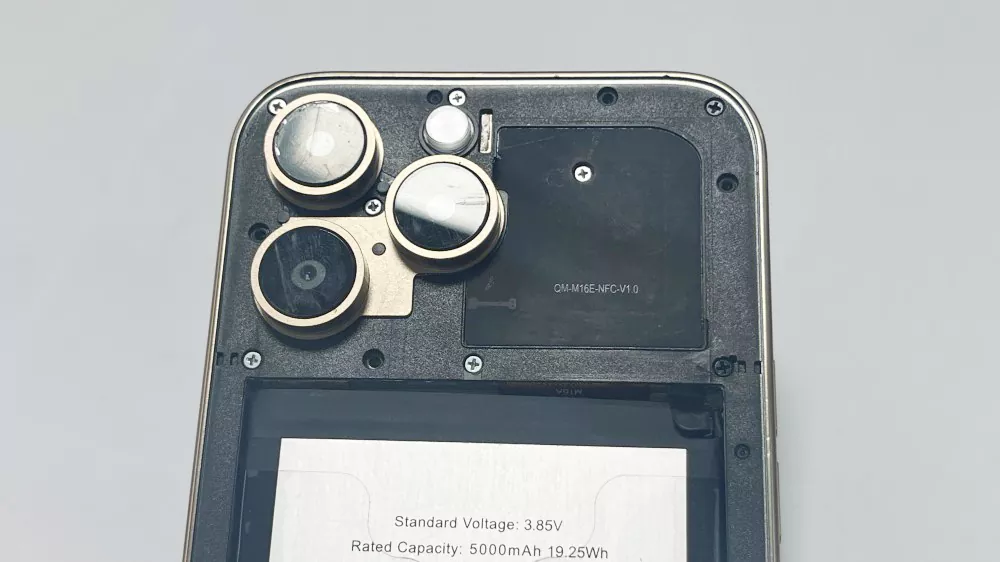

آنتن نرم داخلی NFC از Qianmu Communications عملکرد پایداری را در مدل جدید تلفن هوشمند ما نشان داده است و به محدوده خواندن 85 میلی‌متر دست یافته است. لایه فریت به طور موثر در برابر تداخل باتری محافظت می‌کند و ثبات کیفیت در تولید انبوه بسیار عالی است. - سازنده برند، شرکت فناوری شنژن جونگ، با مسئولیت محدود.

آنتن‌های NFC فعال مورد استفاده در پایانه‌های POS به قابلیت اطمینان بالا و میدان‌های RF قوی نیاز دارند. محصولات Qianmu Communication آزمایش‌های دقیق EMVCo ما را پشت سر گذاشته‌اند و ما قبلاً بیش از 300000 واحد خریداری کرده‌ایم. – شرکت فناوری ناوبری ماهواره ای گوانگژو ژونگهایدا با مسئولیت محدود. سازنده پایانه پرداخت

سوالات متداول

Q1: فرکانس کاری آنتن نرم داخلی در NFC چقدر است؟

پاسخ: NFC در باند فرکانسی استاندارد شده بین‌المللی 13.56 مگاهرتز 7 کیلوهرتز کار می‌کند، که معمولاً در سیستم‌های ارتباطی نزدیک برای انتقال داده‌های بی‌سیم با برد کوتاه استفاده می‌شود.

Q2: فاصله معمولی خواندن چقدر است؟

پاسخ: بسته به طراحی آنتن، ساختار دستگاه و شرایط نصب، محدوده ارتباطی معمولاً به چند سانتی‌متر، معمولاً حدود 5 تا 8 سانتی‌متر محدود می‌شود.

Q3: چه زمانی یک آنتن NFC با هسته فریت مورد نیاز است؟

پاسخ: هنگامی که آنتن باید روی سطح باتری، نزدیک محفظه فلزی یا در محیطی با اجزای فلزی نصب شود، استفاده از آنتن مجهز به لایه فریت ضروری است. لایه فریت می تواند به طور موثر تداخل جریان گردابی معکوس ناشی از فلز را جدا کند.

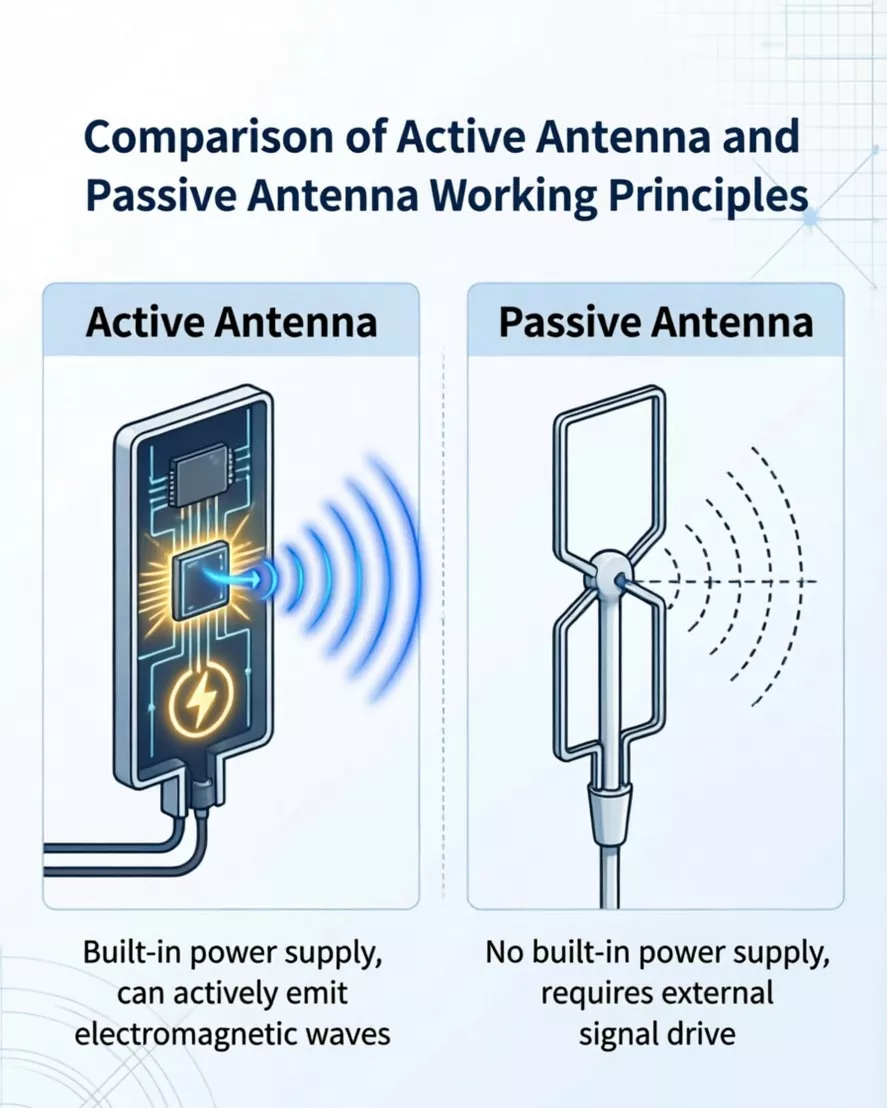

Q4: تفاوت بین آنتن نرم داخلی NFC و آنتن فعال چیست؟

A: آنتن غیرفعال داخلی یک جزء غیرفعال است که برای کار به القای میدان مغناطیسی از خواننده/نویسنده متکی است و آن را برای کاربردهای استاندارد NFC مناسب می کند. آنتن فعال مدارهای تقویت کننده سیگنال و محرک را ادغام می کند و آن را قادر می سازد تا به طور فعال میدان RF قوی تری تولید کند و آن را برای سناریوهایی مانند پایانه های پرداخت که به سیگنال قوی تری نیاز دارند ایده آل می کند.

Q5: آیا می توان آن را در اندازه و شکل سفارشی کرد؟

پاسخ: بله، Qianmu Communications از طرح های سفارشی در همه اندازه ها، از جمله اشکال مستطیلی، دایره ای و نامنظم پشتیبانی می کند.

Q6: معمولاً از چه محدوده اندوکتانسی استفاده می شود؟

A: طرح های معمولی بسته به نیازهای تطبیق تنظیم و امپدانس در محدوده اندوکتانس تقریباً 1-2 μH قرار می گیرند.

Q7: روش های نصب رایج چیست؟

A: سه روش اصلی نصب وجود دارد: ① پشتیبان چسب 3M (آنتن انعطاف پذیر FPC - که بیشتر استفاده می شود). ② اتصال IPEX (نوع پلاگین)؛ ③ نصب لحیم کاری.

Q8: آیا Qianmu Communication یک تاجر است یا یک کارخانه؟

پاسخ: Qianmu Communications سازنده ای است که تحقیق و توسعه، تولید و فروش را ادغام می کند. ما کارخانه خود را داریم و یک خط تولید کامل و همچنین یک سیستم کنترل کیفیت قوی داریم - به دور از اینکه صرفاً یک شرکت تجاری باشیم.
