چگونه یک آنتن جی پی اس بادی کم می تواند دقت موقعیت یابی و قابلیت ردیابی شواهد را بهبود بخشد

برای اجرای قانون مدرن و تجهیزات ضبط میدانی، موقعیت یابی قابل اعتماد بیش از یک راحتی است - می تواند مستقیماً بر قابلیت ردیابی شواهد و ایمنی عملیاتی تأثیر بگذارد.کیانمورا توسعه می دهدآنتن جی پی اس بادی کمبه عنوان یک آنتن سرامیکی GNSS درجه صنعتی برای دوربین‌های بدنه، پایانه‌های جمع‌آوری شواهد، تجهیزات گشت‌زنی و سایر دستگاه‌های تلفن همراه سخت‌گیر. سازگاری با GPS، BeiDou، GLONASS و Galileo، طراحی RHCP و ساختار سرامیکی ناهموار برای حفظ پایداری دریافت ماهواره ای در محیط های چالش برانگیز طراحی شده اند.

یک آنتن جی‌پی‌اس در داخل دوربینی که از بدن استفاده می‌شود، باید در اطراف انسداد بدن انسان، ساختار دستگاه فشرده، محافظ فلزی، ماژول‌های RF سلولی، باتری‌ها و تغییر شرایط فضای باز کار کند. بنابراین یک آنتن GNSS مناسب به چیزی بیش از دریافت اولیه ماهواره نیاز دارد. این مقاله توضیح می‌دهد که چگونه ساخت آنتن سرامیکی، پلاریزاسیون دایره‌ای، کنترل تداخل RF، مواد با دمای گسترده و نصب صحیح به موقعیت‌یابی پایدار کمک می‌کنند. همچنین فناوری‌های آنتن FPC سرامیکی و انعطاف‌پذیر را مقایسه می‌کند و ملاحظات کلیدی انتخاب و نصب را برای تولیدکنندگان دوربین‌های بدنه حرفه‌ای تشریح می‌کند.

فهرست مطالب

1. آنتن جی پی اس بادی کم چیست؟
2. چرا عملکرد GPS در دوربین های بدنه مهم است؟
3. خریداران چه فاکتورهای عملکردی را باید ارزیابی کنند؟
4. آنتن سرامیکی GPS در مقابل آنتن FPC
5. مشخصات فنی کلیدی
6. آنتن GPS چگونه باید نصب شود؟
7. برنامه های کاربردی معمولی
8. سوالات متداول
9. نتیجه گیری

آنتن جی پی اس بادی کم چیست؟

آنتن جی‌پی‌اس بادی کم یک قطعه دریافت تخصصی GNSS است که برای دریافت سیگنال‌های ناوبری ماهواره‌ای برای دوربین‌های بدن و پایانه‌های ضبط شواهد قابل حمل طراحی شده است. برخلاف یک آنتن جی‌پی‌اس همه‌منظوره، باید در یک محفظه جمع‌وجور کار کند و در عین حال با انسداد بدن، تداخل الکترونیکی، حرکت و تغییر محیط‌های بیرونی برخورد کند.

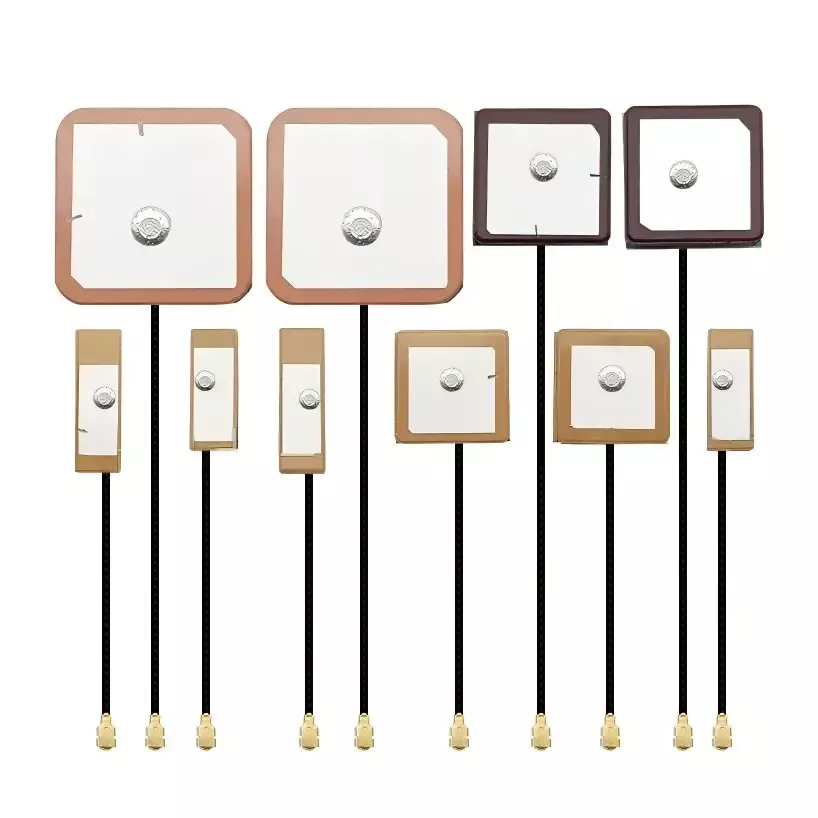

محلول Qianmu از ساختار وصله سرامیکی با دی الکتریک بالا و قطبش دایره ای سمت راست (RHCP) استفاده می کند. این طرح از GPS L1 در 1575.42 مگاهرتز و BeiDou B1 در 1561 مگاهرتز پشتیبانی می کند، در حالی که سازگاری با سیستم های ناوبری ماهواره ای اصلی می تواند از برنامه های موقعیت یابی حرفه ای در بازارهای داخلی و بین المللی پشتیبانی کند.

آنتن سیگنال های ماهواره ای را دریافت می کند و سیگنال RF بهینه شده را به چیپست موقعیت یابی ارسال می کند. سپس دستگاه می تواند اطلاعات مکان، سرعت، زمان و ارتفاع را محاسبه کند و داده های مکان را با صدا و تصویر ضبط شده مرتبط کند. این یک ارتباط عملی بین محتوای ضبط شده و مکانی که یک رویداد در آن رخ داده است ایجاد می کند.

چرا عملکرد GPS در دوربین های بدنه مهم است؟

دوربین‌های فرسوده معمولاً هنگام راه رفتن، دویدن، چرخش، ورود به ساختمان‌ها یا وسایل نقلیه مورد استفاده قرار می‌گیرند. این حرکات محیط RF دشوارتری را نسبت به گیرنده GPS ثابت ایجاد می کند.

موقعیت یابی پایدار می تواند چندین مزیت عملی داشته باشد:

• قابلیت ردیابی شواهد:اطلاعات مکان را می توان با فیلم های ضبط شده و رویدادهای عملیاتی مرتبط کرد.
• رکوردهای مسیر پیوسته:دریافت ماهواره ای قابل اعتماد به کاهش شکاف در ردیابی حرکت کمک می کند.
• آگاهی عملیاتی:تیم‌های میدانی می‌توانند اطلاعات موقعیت مکانی قابل‌اعتمادتری را در طول عملیات موبایل به دست آورند.
• کاهش جابجایی موقعیت:عملکرد بهتر آنتن می تواند به محدود کردن خوانش های مکان ناپایدار ناشی از سیگنال های ضعیف یا منعکس شده کمک کند.
• استقرار جهانی:سازگاری چند سیستمی GNSS برای تجهیزات در نظر گرفته شده برای بازارهای جغرافیایی مختلف مفید است.

بنابراین، برای تولیدکنندگان، انتخاب آنتن باید در مراحل اولیه طراحی دوربین بدنه در نظر گرفته شود تا اینکه به عنوان یک کار انتخاب نهایی اجزاء تلقی شود.

خریداران چه فاکتورهای عملکردی را باید ارزیابی کنند؟

1. سازگاری سیستم ماهواره ای

دوربین های بدنه حرفه ای ممکن است در کشورهای مختلف و محیط های عملیاتی مختلف مستقر شوند. پشتیبانی از GPS و BeiDou در کنار GLONASS و Galileo می‌تواند انعطاف‌پذیری بیشتری را هنگام طراحی تجهیزات برای بازارهای داخلی و خارجی فراهم کند.

2. قطبش دایره ای

سیگنال های ماهواره ای GNSS دارای ویژگی های قطبش دایره ای هستند. یک آنتن RHCP برای مطابقت با این ویژگی سیگنال طراحی شده است و می تواند به کاهش تاثیر برخی سیگنال های منعکس شده و قطبش نادرست کمک کند. این به ویژه در اطراف ساختمان ها، وسایل نقلیه، سازه های فلزی و سایر سطوح بازتابنده مفید است.

3. مقاومت در برابر تداخل RF

یک دوربین بدنه مدرن ممکن است دارای ماژول‌های ارتباطی 4G/5G، Wi-Fi، پردازنده‌ها، باتری‌ها و سایر مدارهای الکترونیکی باشد. این اجزا می توانند یک محیط الکتریکی پیچیده ایجاد کنند. تطبیق آنتن و جداسازی فیزیکی مناسب می تواند به کاهش کوپلینگ RF ناخواسته و بهبود پایداری موقعیت کمک کند.

4. قابلیت اطمینان محیطی

تجهیزات حرفه ای ممکن است در معرض گرمای تابستان، سرمای زمستان، لرزش، ضربه، رطوبت و کارکرد طولانی مدت در فضای باز قرار بگیرند. طراحی صنعتی سرامیک Qianmu برای محدوده دمای عملیاتی -40 درجه سانتیگراد تا +75 درجه سانتیگراد مشخص شده است، و از کاربردهایی پشتیبانی می کند که در آن اجزای درجه مصرف کننده ممکن است حاشیه محیطی کافی را ایجاد نکنند.

5. دوام مکانیکی

تجهیزات فرسوده بدن، حرکات و جابجایی فیزیکی مکرر را تجربه می کنند. ساختار آنتن سرامیکی سفت و سخت می‌تواند پایداری ابعادی بهتری نسبت به ساختار انعطاف‌پذیر در کاربردهایی که دوام مکانیکی در اولویت است، ارائه دهد.

آنتن سرامیکی GPS در مقابل آنتن FPC

هر دو فناوری آنتن سرامیکی و FPC می توانند مفید باشند، اما ویژگی های آنها متفاوت است. انتخاب صحیح به ساختار محصول، فضای موجود، شرایط محیطی، عملکرد موقعیت یابی مورد نیاز و کاربرد هدف بستگی دارد.

برای سازندگانی که دستگاه‌های حرفه‌ای ضبط شواهد را توسعه می‌دهند، یک آنتن سرامیکی GNSS می‌تواند ترکیبی مفید از عملکرد RF، مقاومت در برابر محیط‌زیست و پایداری ساختاری را ارائه دهد.

مشخصات فنی کلیدی

هنگام ارزیابی یک آنتن GPS برای دوربین بدنه، مهندسان باید به جای تمرکز بر سازگاری فرکانس اسمی، مشخصات کامل RF و مکانیکی را بررسی کنند.

این مشخصات نقطه شروع مفیدی برای مهندسان RF فراهم می کند. با این حال، عملکرد نهایی آنتن همیشه باید پس از ادغام در محفظه کامل دوربین بدنه تأیید شود زیرا مواد محفظه، محل قرارگیری باتری، چیدمان PCB، مسیریابی کابل، و ماژول‌های بی‌سیم نزدیک می‌توانند به طور قابل توجهی بر عملکرد واقعی RF تأثیر بگذارند.

آنتن GPS چگونه باید نصب شود؟

حتی یک آنتن با کارایی بالا در صورت نصب نادرست می تواند عملکرد ضعیفی داشته باشد. بنابراین ادغام مکانیکی و RF مناسب ضروری است.

یک موقعیت نصب مناسب را انتخاب کنید

ناحیه تشعشع سرامیکی نباید مستقیماً توسط محفظه های فلزی، باتری ها یا براکت های فلزی پوشانده شود. معمولاً یک ناحیه غیر فلزی به سمت قسمت بالایی دوربین بدنه ترجیح داده می شود. Qianmu توصیه می‌کند که حداقل 15 میلی‌متر فاصله از آنتن‌های 4G/5G و Wi-Fi را در جایی که ساختار محصول اجازه می‌دهد، حفظ کنید.

مراحل صحیح لحیم کاری را دنبال کنید

برای آنتن های پین، اتصالات لحیم کاری باید کامل و مطمئن باشند. برای محصولات SMT، آنتن باید به درستی تراز شده و مطابق با فرآیند PCB توصیه شده نصب شود. از فشار مکانیکی بیش از حد باید اجتناب شود زیرا قطعات سرامیکی ممکن است در اثر جابجایی نامناسب آسیب ببینند.

مسیریابی کابل و خط برق را کنترل کنید

کابل های آنتن باید با دقت هدایت شوند تا اتصال غیر ضروری با خطوط برق و مدارهای جریان بالا کاهش یابد. در صورت لزوم، از مواد عایق نیز می توان برای جداسازی آنتن از منابع تداخل الکتریکی قوی استفاده کرد.

دستگاه کامل را تست کنید

تست اجزای آزمایشگاهی مهم است، اما نباید جایگزین تایید کامل ماشینی شود. پس از مونتاژ، سازندگان باید دریافت ماهواره با شروع سرد و استارت، دقت موقعیت یابی، شمارش ماهواره و تداوم مسیر را در شرایط واقعی در فضای باز ارزیابی کنند.

چه برنامه هایی می توانند از آنتن جی پی اس بادی کم استفاده کنند؟

یک آنتن حرفه ای GNSS می تواند طیف وسیعی از تجهیزات ضبط و موقعیت یابی موبایل را پشتیبانی کند، از جمله:

• دوربین های بدنه مجری قانون 4G/5G
• پایانه های ضبط پلیس و ترافیک
• دوربین های بدنه مدیریت شهری و اداره راه
• تجهیزات شواهد سمعی و بصری سازمان آتش نشانی
• پایانه های ضبط ضد انفجار و ذاتا ایمن
• تجهیزات بازرسی معادن و پتروشیمی
• دستگاه های بازرسی نیرو و گشت راه آهن
• پایانه های بازرسی و عملیات میدانی در فضای باز
• دوربین‌های چند باندی صادراتی

ترکیبی از دریافت GNSS، یکپارچگی فشرده و دوام محیطی، این فناوری آنتن را به ویژه برای تجهیزات حرفه ای که باید به طور مداوم در خارج از محیط های داخلی کنترل شده کار کنند، مرتبط می کند.

سوالات متداول

1. آنتن جی پی اس بادی کم از چه سیستم های ماهواره ای پشتیبانی می کند؟

این آنتن حول فرکانس‌های GPS L1 و BeiDou B1 طراحی شده است و از برنامه‌های GNSS چند سیستمی شامل GPS، BeiDou، GLONASS و Galileo پشتیبانی می‌کند.

2. چرا RHCP برای دریافت GNSS مهم است؟

RHCP یا قطبش دایره ای سمت راست، با ویژگی های پلاریزاسیون سیگنال های ماهواره ای GNSS رایج مطابقت دارد. این می تواند به بهبود ثبات دریافت کمک کند و تاثیر برخی سیگنال های منعکس شده یا قطبی شده نادرست را کاهش دهد.

3. آیا آنتن می تواند در دمای شدید کار کند؟

محدوده دمای عملیاتی مشخص شده از -40 درجه سانتیگراد تا +75 درجه سانتیگراد است که آنتن را برای بسیاری از برنامه های کاربردی در فضای باز و صنعتی مناسب می کند.

4. آیا می توان آنتن را برای طراحی جدید بدنه-دوربین سفارشی کرد؟

بله. به عنوان یک سازنده اصلی، Qianmu می تواند از توسعه آنتن سفارشی با توجه به ساختار دستگاه، فرکانس عملیاتی، الزامات نصب، پیکربندی کانکتور و اهداف عملکرد RF پشتیبانی کند.

5. چه مقدار فاصله باید از آنتن های 4G/5G و Wi-Fi حفظ شود؟

در جایی که ساختار محصول اجازه می دهد، حداقل جداسازی 15 میلی متر توصیه می شود. فاصله نهایی باید از طریق آزمایش RF تأیید شود زیرا هندسه محفظه و الکترونیک داخلی می تواند موقعیت بهینه آنتن را تغییر دهد.

6. آیا تست در فضای باز پس از نصب آنتن ضروری است؟

بله. آزمایش کامل دستگاه در فضای باز به شدت توصیه می شود. مهندسان باید اکتساب ماهواره، دقت موقعیت یابی، شروع سرد و گرم و تداوم مسیر را پس از ادغام آنتن در محفظه نهایی بررسی کنند.

نتیجه گیری

یک آنتن GNSS قابل اعتماد یکی از اجزای حیاتی یک دوربین حرفه‌ای است زیرا عملکرد موقعیت‌یابی بر دقت مکان، قابلیت ردیابی شواهد و قابلیت اطمینان عملیاتی تأثیر می‌گذارد. ساختار سرامیکی، پلاریزاسیون RHCP، سازگاری چند سیستمی GNSS، کنترل تداخل، و عملکرد دمای گسترده می‌تواند پایه قوی‌تری برای برنامه‌های کاربردی دوربین بدنه فراهم کند.

کیانمو تحقیق و توسعه آنتن، تولید، آزمایش RF و تولید سفارشی را برای پشتیبانی از تولیدکنندگان دوربین بدنه و یکپارچه‌کننده‌های سیستم ترکیب می‌کند. برای پروژه هایی که نیاز به باندهای فرکانس سفارشی، ابعاد، اتصالات، ساختارهای نصب یا بهینه سازی RF دارند، راه حل Body Cam GPS Antenna وبا ما تماس بگیریدبرای مشاوره فنی، نمونه ها و توسعه آنتن سفارشی.
