آنتن داده تبلت 4G

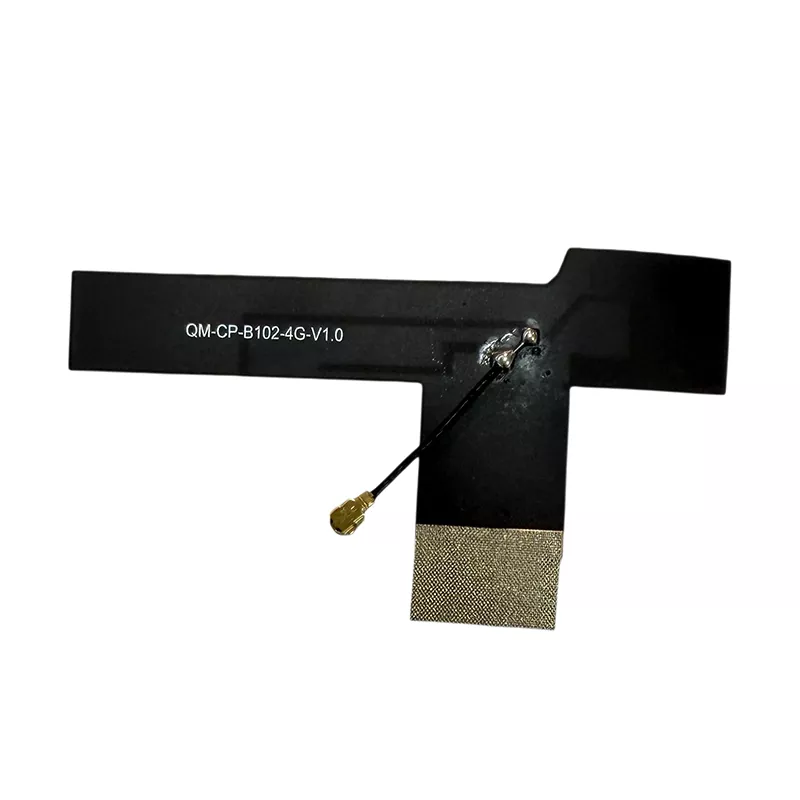

Tablet 4G Data Antenna یک قطعه داخلی دریافت و انتقال سیگنال بی سیم است که به طور خاص برای دستگاه های تبلت طراحی شده است. این آنتن تبلت 4G LTE دارای ساختاری سبک وزن و انعطاف پذیر است که برای فضای داخلی محدود تبلت ها بهینه شده است. انتقال داده و دریافت سیگنال را از طریق شبکه‌های 4G LTE انجام می‌دهد، از اتصال سلولی، آپلود و دانلود داده‌ها و ارتباطات شبکه پایدار پشتیبانی می‌کند. به عنوان یک آنتن داخلی 4G LTE، برای نصب داخلی به جای استفاده به عنوان یک آنتن جهانی خارجی طراحی شده است.

در مقایسه با پیکربندی‌های آنتن داخلی معمولی، این راه‌حل یک بستر انعطاف‌پذیر FPC را با یک پروفایل فشرده ترکیب می‌کند تا ساختارهای مختلف تبلت را در خود جای دهد. این طرح را می توان برای کاربردهای تبلت مصرفی، آموزشی، صنعتی و تخصصی با توجه به باندهای فرکانسی مورد نیاز و شرایط نصب ارزیابی کرد.

محدوده دستگاه سازگار

این محصول به عنوان یک آنتن همه کاره و قابل تنظیم 4G LTE برای برنامه های تبلت، برای دستگاه های تبلتی طراحی شده است که از اتصال شبکه 4G پشتیبانی می کنند. سازگاری به باندهای فرکانسی پشتیبانی شده دستگاه، فضای آنتن داخلی و رابط RF بستگی دارد.

• تبلت‌های غیرنظامی درجه مصرف‌کننده: تبلت‌های سرگرمی خانگی، تبلت‌های ارتباطی تمام‌شبکه، و تبلت‌های شخصی قابل حمل

• تبلت های تجاری آموزشی: تبلت های آموزشی دانشجویی، تبلت های مخصوص آموزش پردیس، تبلت های تجاری موسسه آموزشی

• تبلت های مقاوم صنعتی: تبلت های دستی صنعتی، تبلت های صنعتی ضد گرد و غبار، ضد آب و ضد انفجار، تبلت های هوشمند در فضای باز

• تبلت های ویژه داخل خودرو: تبلت های اطلاعات سرگرمی داخل خودرو، پایانه های حمل و نقل و تدارکات خودرو، تبلت های کنترل ماشین آلات ساختمانی

• تبلت های خاص صنعت: تبلت های پزشکی، تبلت های نظارت امنیتی، تبلت های ترمینال هوشمند انبار، دستگاه های تبلت هوشمند اینترنت اشیا

مشخصات فنی دقیق

راهنمای نصب و استفاده

این آنتن داده 4G تبلت برای نصب داخلی در دستگاه های تبلت سازگار طراحی شده است. می توان از آن در ساخت دستگاه، تعمیر و نگهداری و پروژه های تعویض آنتن استفاده کرد. نصب باید توسط پرسنلی که با جداسازی تبلت و جابجایی کانکتور RF آشنا هستند انجام شود. مراحل نصب خاص به شرح زیر است:

1. جداسازی و تمیز کردن: دستگاه تبلت را خاموش کنید، درب پشتی را بردارید و گرد و غبار و زباله ها را از محل نصب داخلی تمیز کنید. اطمینان حاصل کنید که سطح نصب صاف، تمیز و عاری از برجستگی یا انسداد است.

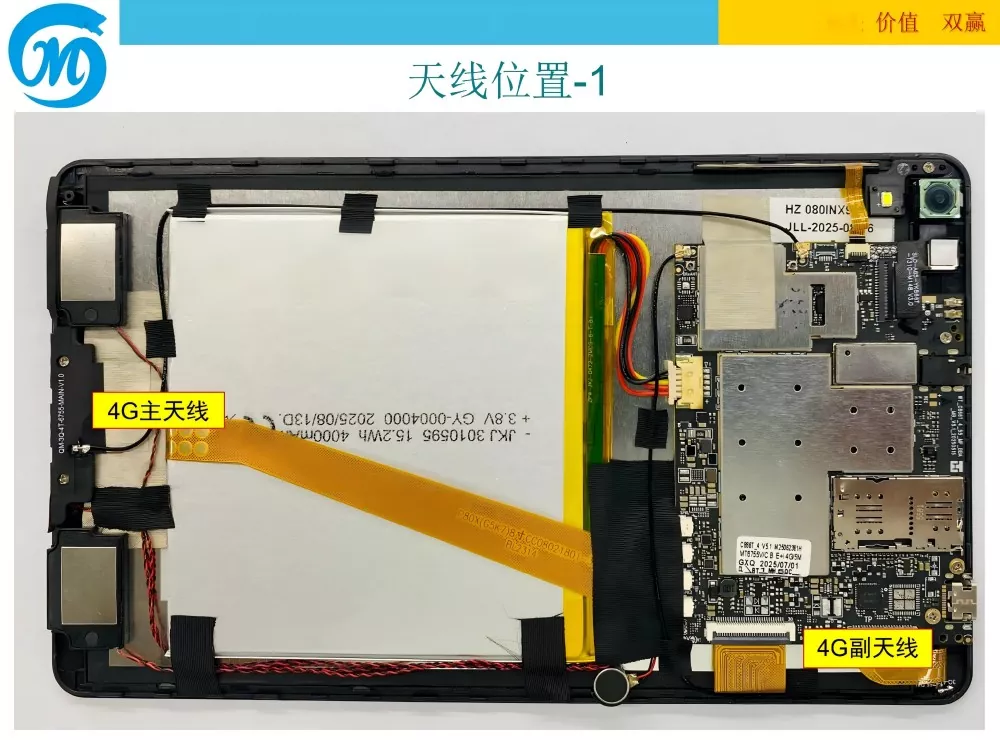

2. موقعیت و اتصال: فیلم محافظ چسب مقاوم در برابر دمای بالا را از پشت آنتن بردارید. آن را دقیقاً با موقعیت آنتن رزرو شده در داخل تبلت تراز کنید و آن را روی قسمتی از بدنه دستگاه قرار دهید که فلز مانعی ندارد. به آرامی به مدت 3 تا 5 ثانیه فشار دهید تا مطمئن شوید آنتن به طور ایمن و بدون شل شدن یا بلند شدن لبه ها می چسبد.

3. اتصال رابط: کانکتور IPEX در انتهای آنتن را با سوکت RF روی مادربرد تبلت تراز کنید، سپس به صورت عمودی فشار دهید تا به طور ایمن متصل شود. از تماس خوب بدون اتصالات شل یا تماس ضعیف اطمینان حاصل کنید. این ترتیب اتصال هنگام انتخاب یک آنتن IPEX 4G LTE برای رابط RF تبلت سازگار مرتبط است.

4. مسیریابی کابل ها را سازماندهی کنید: کابل های آنتن را مرتب بچینید تا از کشش، خم شدن یا فشرده شدن بیش از حد جلوگیری شود و آنها را از مناطق مولد گرما مانند باتری و مادربرد دور نگه دارید تا از پیری و آسیب طولانی مدت جلوگیری کنید.

5. تست نصب: درب پشت تبلت را دوباره وصل کنید، پیچ های ثابت را محکم کنید، دستگاه را روشن کنید، شبکه 4G را فعال کنید، سرعت اینترنت و قدرت سیگنال را آزمایش کنید و قبل از استفاده معمولی تأیید کنید که هیچ ناهنجاری سیگنال یا مشکل قطع اتصال وجود ندارد.

پیشینه شرکت

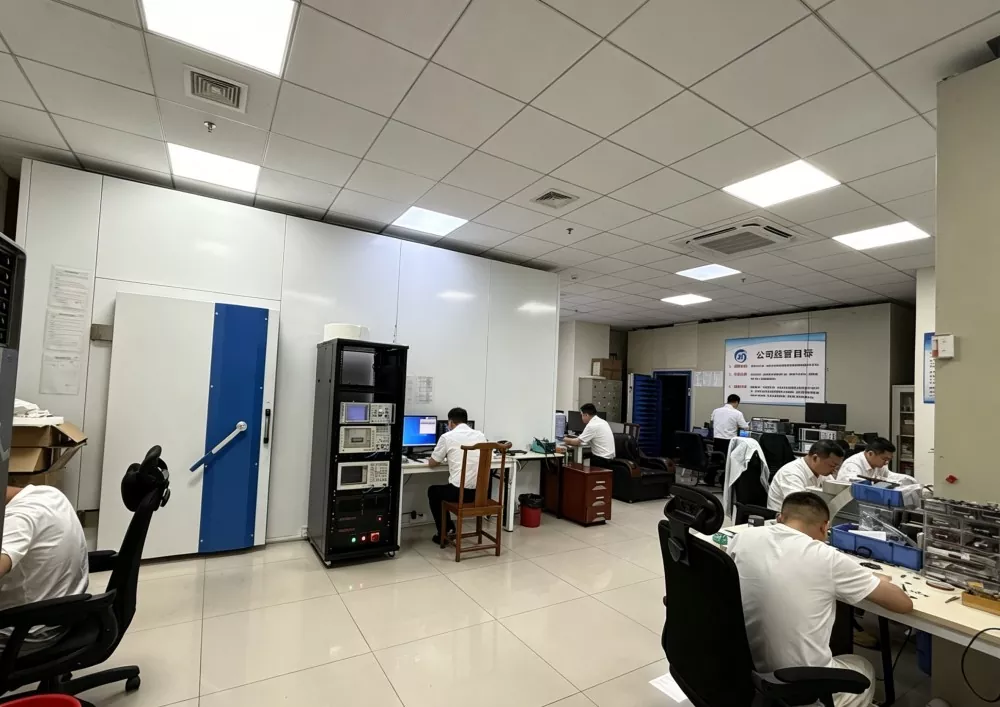

Shenzhen Qianmu Communication Technology Co., Ltd. بیش از یک دهه است که در صنعت آنتن های ارتباطی مشغول به کار بوده و به عنوان یک تولید کننده و تامین کننده چینی در زمینه تحقیق و توسعه آنتن، توسعه قالب، تولید در مقیاس بزرگ، تست کنترل کیفیت و پشتیبانی پس از فروش فعالیت می کند. این شرکت در راه‌حل‌های آنتن‌های ارتباطی بی‌سیم، از جمله محصولات Tablet 4G Data Antenna، آنتن‌های IoT و آنتن‌های ترمینال داخلی تخصص دارد. امکانات آن شامل عملیات تولید، خطوط تولید، آزمایشگاه های تحقیق و توسعه و تجهیزات تست برای پشتیبانی از توسعه محصول و کنترل کیفیت است. می توان بازدید از کارخانه را ترتیب داد و فرآیندهای تولید و بازرسی تابع رویه های مدیریت کیفیت شرکت است.

اعضای اصلی تیم هر کدام بیش از 10 سال تجربه در تحقیق و توسعه آنتن های ارتباطی، با تخصص در انطباق سیگنال، تطبیق امپدانس، و الزامات نصب داخلی برای دستگاه های مختلف تبلت دارند. این تیم راه حل های آنتن دهی را برای بیش از 300 سازنده پایانه های دیجیتال و تجهیزات صنعتی در سراسر جهان ارائه کرده است. راه حل های سفارشی با توجه به الزامات محصول و شرایط یکپارچه سازی دستگاه در دسترس هستند.

راهنمای انتخاب محصول

هنگام انتخاب آنتن تبلت 4G LTE، ملاحظات رایج شامل سازگاری فرکانس، فضای نصب، نوع اتصال و عملکرد RF است. نکات زیر می تواند به تعیین اینکه آیا آنتن پیشنهادی برای یک پروژه تبلت خاص مناسب است یا خیر کمک کند.

• بررسی سازگاری باند فرکانس: آنتن هایی را که باندهای فرکانسی مورد نیاز را پوشش می دهند، اولویت بندی کنید. برای دستگاه‌های خانگی، سازگاری با باندهای حامل مورد نظر را تأیید کنید. برای دستگاه های صادراتی، پشتیبانی از باندهای فرکانسی مورد استفاده در بازار هدف را تأیید کنید. باندهای از دست رفته ممکن است بر دریافت سیگنال و عملکرد داده تأثیر بگذارد.

• مواد و ساخت را بررسی کنید: یک آنتن انعطاف پذیر FPC 4G می تواند الزامات نصب داخلی را در جایی که به یک بستر نازک و انعطاف پذیر نیاز است، برآورده کند. زیرلایه، عنصر رسانا و پوشش عایق را بررسی کنید تا مشخص شود که آیا طرح برای محیط نصب مورد نظر مناسب است یا خیر.

• بررسی پارامترهای آزمایش واقعی: گزارش های آزمایش و داده های اندازه گیری موجود را بررسی کنید. پارامترهای کلیدی عبارتند از بهره، SWR و امپدانس. تأیید کنید که عملکرد اندازه گیری شده با الزامات دستگاه مورد نظر و باندهای عملیاتی مطابقت دارد.

• بررسی ابعاد سازگاری: ابعاد آنتن مناسب را با توجه به فضای داخلی تبلت انتخاب کنید. برای دستگاه‌های بسیار باریک، طراحی با ضخامت 0.15 میلی‌متر را در نظر بگیرید و محل نصب، مسیر کابل و فاصله را بررسی کنید. اندازه‌های غیر استاندارد سفارشی ممکن است برای رفع محدودیت‌های نصب مورد بحث قرار گیرند.

• کانکتور RF را بررسی کنید: کانکتور IPEX/U.FL باید با سوکت RF روی مادربرد تبلت مطابقت داشته باشد. قبل از سفارش، تولید کانکتور، طول کابل و ترتیب اتصال را تأیید کنید. آنتن داخلی LTE برای پروژه‌های تبلت ممکن است بسته به طراحی دستگاه به پیکربندی اتصال یا کابل متفاوتی نیاز داشته باشد.

• بررسی قابلیت سفارشی سازی و تامین: برای پروژه هایی با ابعاد خاص، طول کابل، الزامات اتصال یا تنظیمات فرکانس، یک آنتن تبلت سفارشی را می توان با توجه به مشخصات دستگاه ارزیابی کرد. قبل از تولید انبوه، نمونه ها، الزامات آزمایش، مقادیر تولید و زمان تحویل را تأیید کنید.

• قابلیت های سازنده را بررسی کنید: هنگام انتخاب تامین کننده بلند مدت آنتن، تجربه سازنده، آزمایش محصول، کنترل کیفیت، گزینه های سفارشی سازی و پشتیبانی پس از فروش را در نظر بگیرید.

سوالات متداول

Q1: آیا این آنتن داده 4G تبلت از شبکه های 4G خارج از کشور پشتیبانی می کند؟

پاسخ: آنتن از باندهای فرکانسی ذکر شده در مشخصات فنی پشتیبانی می کند. برای تجهیزات صادراتی، این باندها را با باندهای LTE مورد استفاده در کشور مورد نظر و نیازهای مودم تبلت مقایسه کنید. اگر مشخصات استاندارد باندهای مورد نیاز را پوشش ندهد، ممکن است تنظیمات فرکانس اضافی مورد بحث قرار گیرد.

Q2: آیا می توان آنتن را از نظر اندازه، نوع رابط و طول کابل سفارشی کرد؟

ج: بله. گزینه های سفارشی سازی ممکن است شامل ابعاد آنتن، طول کابل، نوع رابط و پیکربندی فرکانس با توجه به ساختار داخلی تجهیزات باشد. برای پروژه آنتن تبلت سفارشی، فضای نصب موجود، باندهای LTE مورد نیاز، جزئیات کانکتور RF و برنامه هدف را فراهم کنید تا بتوان سازگاری را ارزیابی کرد.

Q3: مدت ضمانت محصول چقدر است؟ مسائل کیفیت چگونه حل می شود؟

پاسخ: محصول با 1 سال گارانتی و خدمات نگهداری مادام العمر ارائه می شود. برای مشکلات کیفیتی که ناشی از آسیب انسانی نیست، خط مشی خدمات اعلام شده جایگزینی یا ارسال مجدد رایگان را همراه با پشتیبانی فنی برای رفع مشکلات استفاده ارائه می دهد. هنگام ثبت سفارش، شرایط قابل اجرا را تأیید کنید.

Q4: آیا خم شدن مکرر به آنتن انعطاف پذیر آسیب می رساند؟

A: محصول از یک بستر FPC انعطاف پذیر طراحی شده برای نصب داخلی استفاده می کند. از چین‌های تیز، خم شدن بیش از حد مکرر یا فشار بر روی المنت تابشی و کابل تغذیه خودداری کنید. نصب باید از الزامات مکانیکی آنتن برای کمک به حفظ ساختار و عملکرد RF پیروی کند.

Q5: حداقل مقدار سفارش چقدر است؟ آیا می توان دسته های مخلوط را عرضه کرد؟

A: محصولات استاندارد موجود در انبار فاقد حداقل مقدار سفارش هستند، با دسته های کوچک مخلوط و خریدهای گاه به گاه پشتیبانی می شود. سفارشات بزرگ ممکن است واجد شرایط قیمت گذاری سطحی باشند. قبل از سفارش، موجودی فعلی، الزامات سفارشی‌سازی و زمان تولید را تأیید کنید.

Q6: آنتن از چه رابطی استفاده می کند؟

A: رابط استاندارد یک کانکتور جهانی IPEX/U.FL با گزینه های ترمینال قابل تنظیم است. کانکتور باید در برابر سوکت RF مادربرد تبلت بررسی شود. برای نیاز به آنتن IPEX 4G LTE، تولید کانکتور و طول کابل را قبل از تولید تأیید کنید.
