آنتن پچ سرامیکی

Qianmu Communication با پشتوانه تخصص قوی در فن‌آوری ارتباطات بی‌سیم، یک تولیدکننده آنتن پچ سرامیکی بلوتوث، کارخانه اصلی و تامین‌کننده جهانی مستقر در چین است که در تحقیق و توسعه، تولید و سفارشی‌سازی راه‌حل‌های آنتن تخصص دارد. تمرکز این شرکت بر روی غلبه بر چالش‌های رایج آنتن‌های بلوتوث سنتی، از جمله عملکرد ضعیف سیگنال، حساسیت به تداخل، مصرف انرژی بالا و فاکتورهای بزرگ است.

ارسال استعلام

توضیحات محصول

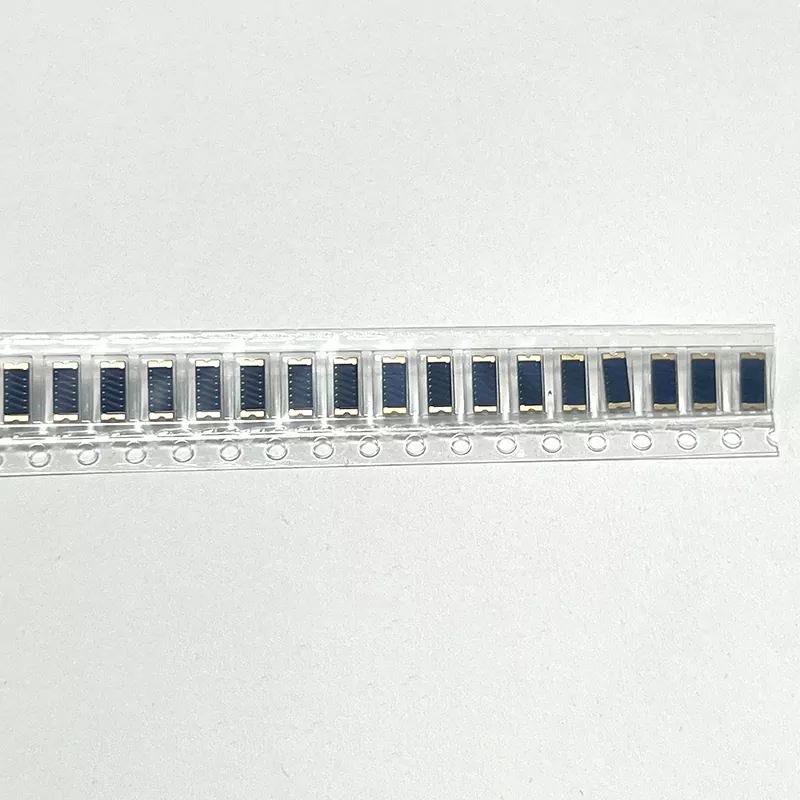

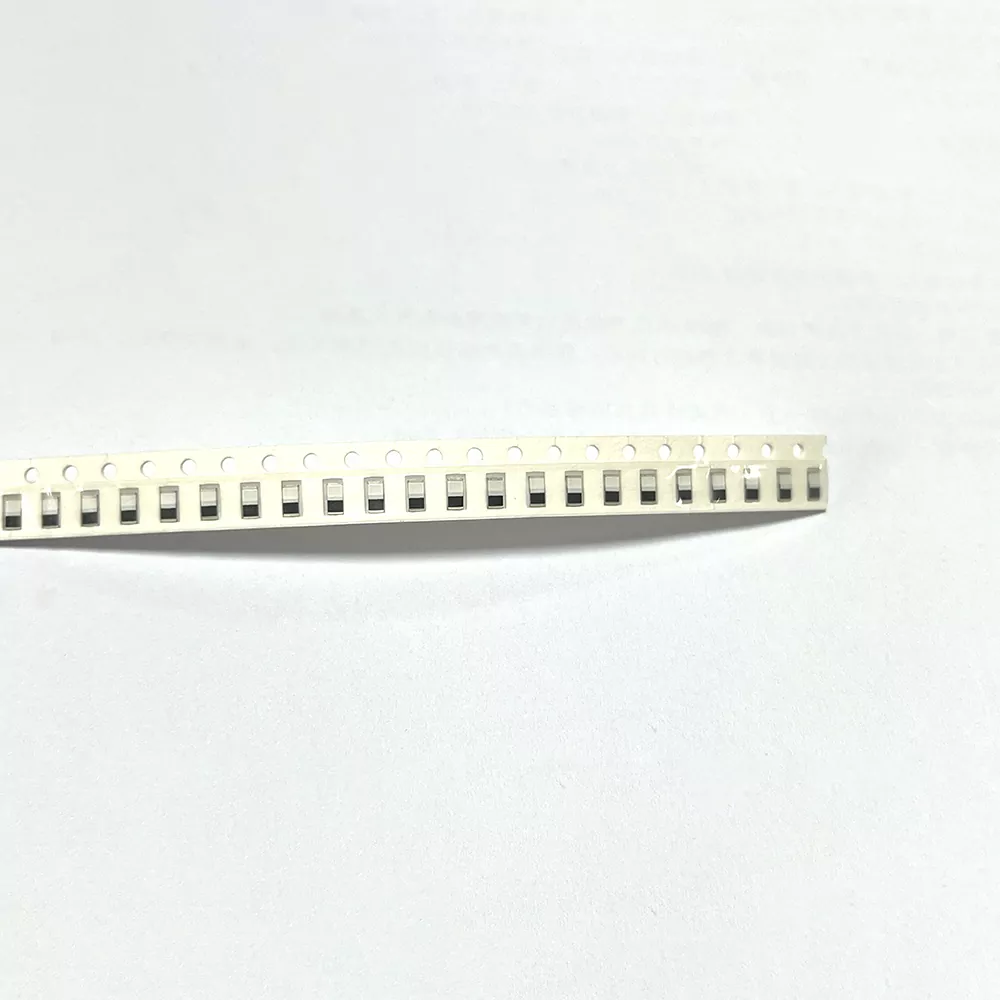

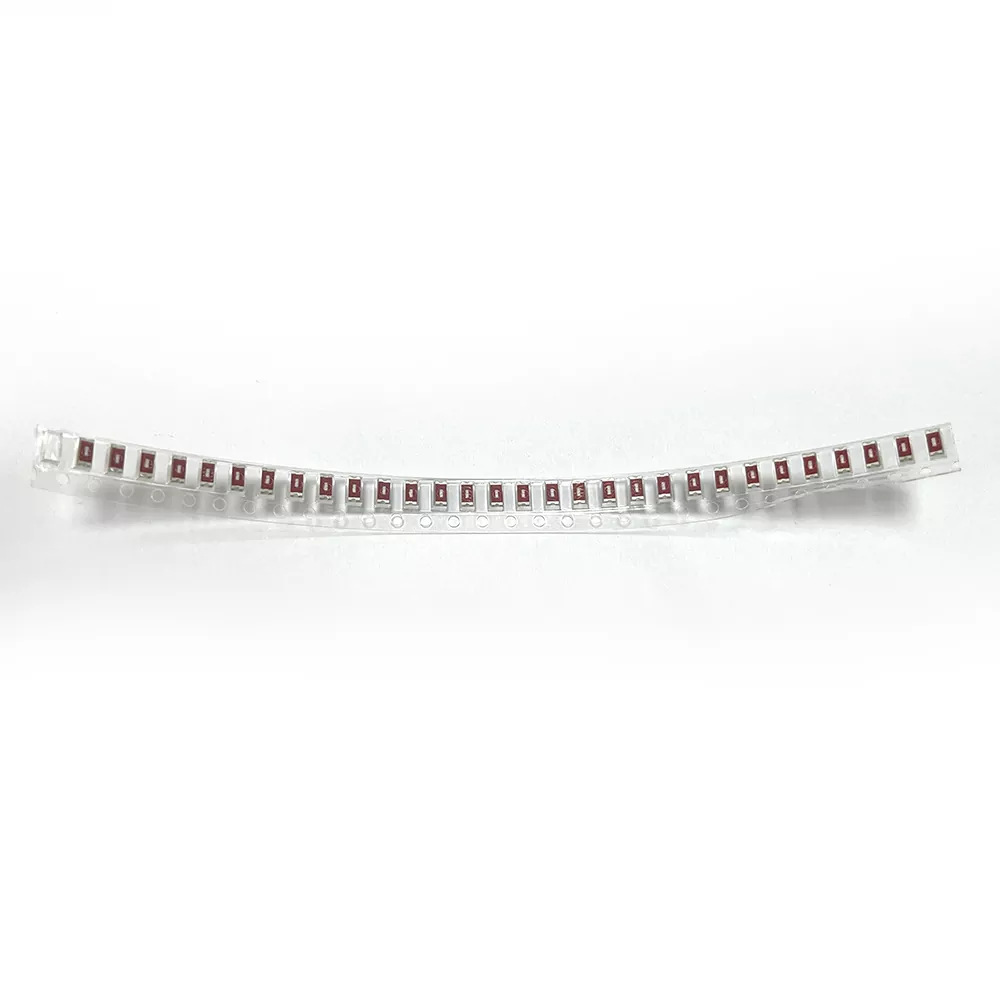

آنتن وصله سرامیکی بلوتوث یک آنتن داخلی RF کوچک است که مخصوص باند ارتباطی بلوتوث 2.4 گیگاهرتز است. از سرامیک دی الکتریک بالا به عنوان زیرلایه هسته استفاده می کند و از طریق پخت لایه به لایه در دمای بالا و اچ کردن مدار فلزی دقیق تولید می شود.

این آنتن یک قطعه گیرنده RF پچ غیرفعال است. در حین نصب نیازی به سیم کشی خارجی یا فضای خالی زیادی ندارد.

با مواد دی الکتریک بالا و ساختار جمع و جور خود، به انتقال و دریافت سیگنال بلوتوث کارآمد در فضای محدود دست می یابد و در عین حال مزایایی مانند مصرف برق کم، عملکرد ضد تداخل قوی و پایداری بالا را ارائه می دهد.

این به طور گسترده به عنوان یک راه حل آنتن داخلی پیشرفته برای تولید انبوه دستگاه های پوشیدنی بلوتوث، محصولات خانه هوشمند، پایانه های اینترنت اشیا و دستگاه های بلوتوث نصب شده روی خودرو استفاده می شود.

چگونه کار می کند

آنتن وصله سرامیکی بلوتوث ارتباط Qianmu از ساختار تشدید سرامیکی دی الکتریک بالا و تشعشع میکرواستریپ استفاده می کند که از یک بستر دی الکتریک سرامیکی، وصله تابش فلز سطحی و لایه تطبیق زیرین زمین تشکیل شده است.

این ساختار انتقال سیگنال پایدار، کنترل دقیق پارامتر، و عملکرد قابل اعتماد تایید شده از طریق آزمایش آزمایشگاهی را فراهم می کند.

رزونانس باند دقیق

با استفاده از زیرلایه سرامیکی دی الکتریک 9.2 بالا، آنتن به طور دقیق با باند فرکانس کامل بلوتوث 2400-2483.5 مگاهرتز مطابقت دارد. با دقت تطابق باند تا 99.6٪، به طور موثری افست فرکانس و تضعیف سیگنال را کاهش می دهد و به حل مشکلات تاخیر و قطع اتصال بلوتوث کمک می کند.

تابش 360 درجه همه جهته

مدار میکرواستریپ با دقت سطح یک میدان تابش الکترومغناطیسی یکنواخت با یکنواختی تابش تا 95٪ ایجاد می کند. در مقایسه با آنتن های PCB معمولی، نقاط کور سیگنال را به میزان قابل توجهی کاهش می دهد و اتصالات چند زاویه ای پایدارتری را برای دستگاه ها فراهم می کند.

مقاومت در برابر تداخل الکترومغناطیسی قوی

مواد دی الکتریک سرامیکی عایق الکترومغناطیسی ذاتی را فراهم می کند و به محافظت از تداخل تراشه های مادربرد، منابع تغذیه و نویز باتری کمک می کند. در شرایط پیچیده، نسبت سیگنال به نویز 4-6 دسی بل افزایش می یابد و عملکرد ضد تداخل بهتری نسبت به فنر و آنتن های PCB معمولی ارائه می دهد.

تطبیق امپدانس کم مصرف

این آنتن از تطبیق امپدانس دقیق استاندارد 50Ω با نسبت موج ایستاده ≤1.3 استفاده می کند که از دست دادن سیگنال بسیار کم را تضمین می کند. این می تواند مصرف برق بلوتوث را تا 15 درصد کاهش دهد و برای برنامه های کم مصرف BLE و نیازهای باتری طولانی مدت مناسب باشد.

عملکرد پایدار در محدوده دمای وسیع

ساختار سینتر شده با دمای بالا یکپارچه پایداری حرارتی عالی را فراهم می کند. پس از تست های چرخه دمای بالا و پایین از -40 درجه سانتیگراد تا +85 درجه سانتیگراد، انحراف فرکانس در ≤±2MHz باقی می ماند. آنتن عملکرد پایداری را در محیط های با دمای بالا و پایین حفظ می کند.

سازگار با تجهیزات

این آنتن پچ سرامیکی بلوتوث با تمام دسته‌های دستگاه‌های ارتباطی بلوتوث 2.4G، پوشش لوازم الکترونیکی مصرفی، خانه هوشمند، اینترنت اشیاء صنعتی، لوازم الکترونیکی خودرو، دستگاه‌های پوشیدنی و غیره بسیار سازگار است. می‌توان آن را مستقیماً برای تولید انبوه بدون اشکال‌زدایی ثانویه پچ کرد:

• پوشیدنی‌های هوشمند: ساعت‌های هوشمند، باندهای هوشمند، هدست‌های بلوتوث، پوشیدنی‌های AR/VR، دستگاه‌های ضد ضرر بلوتوث

• پایانه های خانه هوشمند: سوئیچ های هوشمند بلوتوث، قفل های هوشمند درب، حسگرهای دما و رطوبت، دستگاه های سنجش بدن انسان، چراغ های هوشمند، پایانه های راه دور بلوتوث

• دستگاه های اینترنت اشیا: ماژول های کم مصرف BLE، دستگاه های شبکه بلوتوث مش، پایانه های جمع آوری داده های بی سیم، ماژول های حسگر آیوت

• دستگاه‌های بلوتوث نصب‌شده در خودرو: کلید بلوتوث نصب‌شده در خودرو، ماژول بلوتوث T-BOX نصب‌شده در خودرو، پایانه بلوتوث داش‌کم، دستگاه حسگر بی‌سیم نصب‌شده در خودرو

• دستگاه های بی سیم صنعتی: پایانه های کسب بلوتوث صنعتی، حسگرهای نظارت بی سیم برای کارگاه ها، ماژول های رفع اشکال بلوتوث برای تجهیزات، دستگاه های شبکه صنعتی کم مصرف

• لوازم جانبی لوازم الکترونیکی مصرفی: صفحه کلید و موس بی سیم، بلندگوهای بلوتوث، لوازم کوچک هوشمند قابل حمل، دستگاه های انتقال بی سیم کوچک

Ceramic Patch Antenna

مشخصات فنی

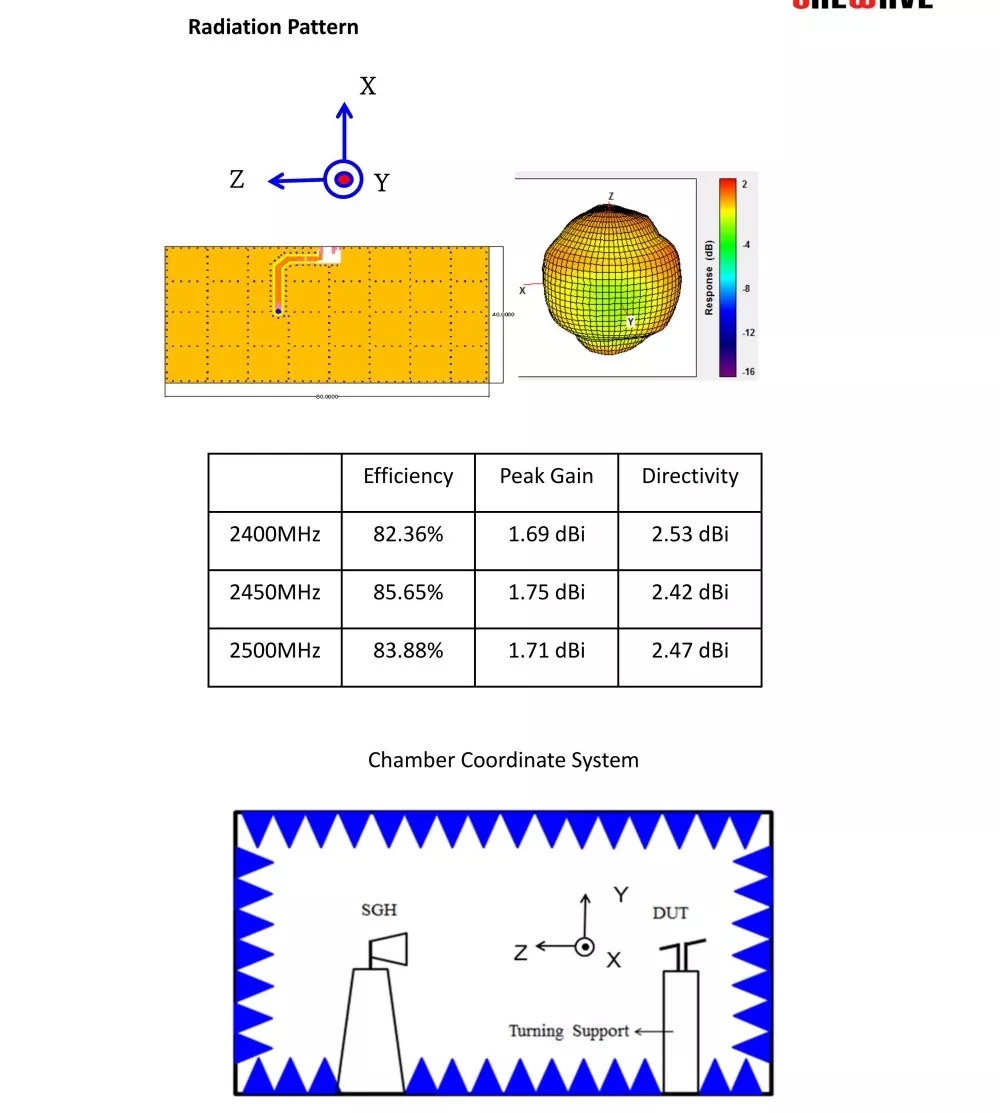

تمام پارامترهای آنتن پچ سرامیکی بلوتوث Qianmu Communication در محفظه آنکوئیک فرکانس رادیویی اندازه گیری می شوند. گزارش‌های آزمایشی کامل برای هر دسته از محصولات ارائه می‌شود و داده‌ها درست و قابل تأیید هستند:

موارد پارامتر	پارامترهای فنی استاندارد
نام محصول	آنتن بلوتوث سرامیک پچ
باند عملیاتی	2400 مگاهرتز - 2483.5 مگاهرتز (باند کامل بلوتوث /BLE/Mesh)
بهره آنتن	کلاس 1.5 ~ 2.5: dBi
ایستاده بابی VSWR	≤1.3
امپدانس	50 Ω
حالت پلاریزاسیون	قطبش عمودی همه جانبه

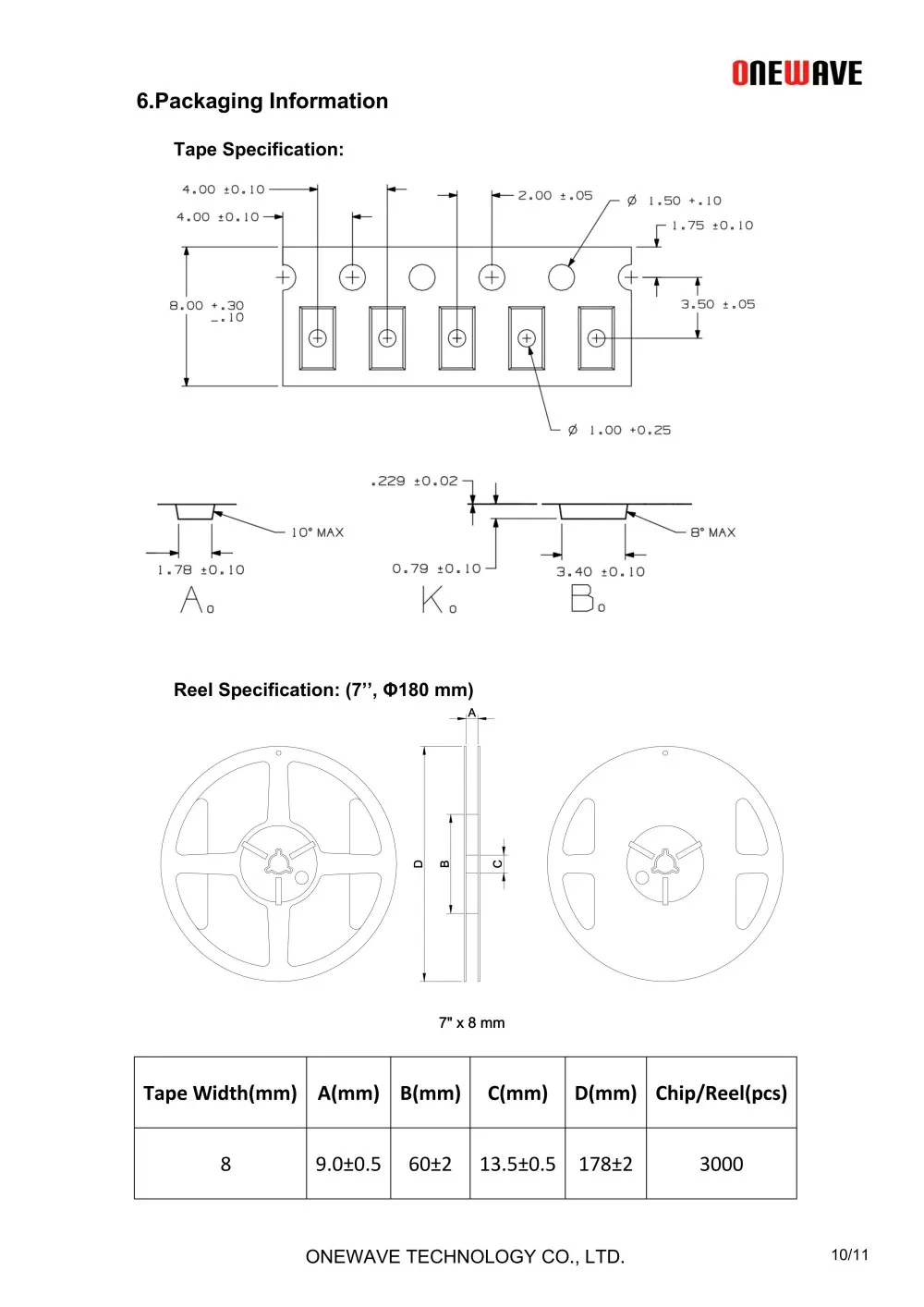

روش بسته بندی	نصب سطحی SMD (پشتیبانی از نصب کاملا اتوماتیک سطحی SMT)
دمای عملیاتی	-40 درجه سانتیگراد تا +85 درجه سانتیگراد
دمای ذخیره سازی	50- تا 90+ درجه سانتی گراد

Ceramic Patch Antenna

سناریوهای کاربردی

با مزایای عملکرد پایدار، اندازه بسیار کوچک و مصرف انرژی بسیار کم، آنتن وصله سرامیکی بلوتوث ارتباط Qianmu به طور گسترده در پروژه های مختلف تولید انبوه سخت افزار هوشمند، با بسیاری از موارد کاربردی واقعی قابل ردیابی استفاده شده است.

· پروژه تولید انبوه دستگاه پوشیدنی هوشمند: عرضه طولانی مدت به تولید کنندگان هدفون و دستبند داخلی، جایگزین آنتن های فنری سنتی. این مشکل قطع اتصال بلوتوث و تاخیر صوتی ناشی از تناسب نزدیک بین دستگاه های پوشیدنی و بدن انسان و همچنین مسدود شدن سیگنال از پوسته های فلزی را حل می کند. نرخ موفقیت اتصال دستگاه ترمینال از 87٪ به 99.5٪ افزایش یافته است.

· شبکه بلوتوث تمام خانه هوشمند خانه هوشمند: برای قفل های هوشمند درب، سنسورهای هوشمند، کنترل روشنایی و سایر دستگاه های خانه هوشمند در سراسر خانه اعمال می شود. از شبکه بلوتوث مش در مقیاس بزرگ پشتیبانی می کند و به چندین دستگاه اجازه می دهد به طور همزمان بدون تداخل به یکدیگر متصل شوند. پایداری شبکه به طور قابل توجهی بهتر از آنتن های PCB معمولی است و در چندین پروژه تبدیل خانه هوشمند پیاده سازی شده است.

· پایانه های اینترنت اشیا کم مصرف: سازگار با دستگاه های حسگر اینترنت اشیا با باتری. با مصرف برق بسیار کم، به طور موثر عمر دستگاه را افزایش می دهد و به طور گسترده در پروژه های جمع آوری داده های بی سیم ساختمان های هوشمند و پارک های هوشمند استفاده می شود، با صفر خرابی در طول عملیات طولانی مدت در فضای باز.

· پایانه های هوشمند بلوتوث سوار بر خودرو: برای کلیدهای بلوتوث، دوربین‌های داشبورد و دستگاه‌های حسگر نصب‌شده در خودرو اعمال می‌شود. در برابر شرایط سخت خودرو، از جمله دماهای بالا و پایین و لرزش مقاوم است، اتصالات بلوتوث پایدار را در طول رانندگی بدون قطع یا تأخیر تضمین می‌کند و با استانداردهای استفاده صنعتی در خودرو سازگار است.

· دستگاه های مانیتورینگ بی سیم صنعتی: حسگرهای مانیتورینگ صنعتی کارگاهی و پایانه‌های اشکال زدایی بی‌سیم به صورت دسته‌ای برای مقاومت در برابر تداخل الکترومغناطیسی ناشی از موتورها و تجهیزات کارگاه، تضمین انتقال بی‌درنگ و پایدار داده‌های صنعتی و برآورده کردن الزامات شبکه‌ای اتوماسیون صنعتی، مطابقت دارند.

مقایسه محصول با همتایان

آنتن‌های بلوتوث اصلی موجود در بازار به چهار دسته تقسیم می‌شوند: آنتن‌های برد PCB، آنتن‌های انعطاف‌پذیر FPC، آنتن‌های فنری و آنتن‌های پچ سرامیکی. بسیاری از خریداران و توسعه دهندگان سخت افزار در انتخاب اشتباه می کنند. به‌عنوان یک تامین‌کننده حرفه‌ای آنتن بلوتوث چینی، ما مقایسه‌های چند بعدی انجام می‌دهیم تا مزایای غیرقابل جایگزینی را به وضوح نشان دهیم:

مقایسه ابعاد	آنتن پچ سرامیکی بلوتوث 1000 مش	آنتن PCB معمولی روی برد	آنتن انعطاف پذیر FPC	آنتن فنری
پایداری سیگنال	ضد تداخل بسیار بالا، قوی، افست فرکانس پایین	متوسط، مستعد تداخل مادربرد، بایاس فرکانس بالا	متوسط، مستعد کاهش عملکرد در هنگام خم شدن	ضعیف، مستعد انحراف و قطع ارتباط در هنگام ارتعاش
عملکرد مصرف برق	مصرف برق بسیار کم، سازگار با دستگاه های کم مصرف BLE	مصرف انرژی بالا، از دست دادن عمر باتری بالا	مصرف برق متوسط	مصرف برق ناپایدار
مقاومت در برابر آب و هوا و دوام	درجه صنعتی، مقاوم در برابر دماهای بالا و پایین، پیری و لرزش	فقط برای سناریوهای دمای اتاق داخلی مناسب است	مستعد پیری و ترک خوردگی است و در برابر حرارت مقاوم نیست	مستعد تغییر شکل، زنگ زدگی و طول عمر کوتاهی است
مناسب نصب	پچ SMT، مناسب برای تولید انبوه خودکار بدون فضای سر بزرگ	یک ناحیه مسیریابی اختصاصی باید روی مادربرد رزرو شود	چسباندن دستی، برای تولید انبوه با سرعت بالا مناسب نیست	فضای زیادی را اشغال می کند و محدودیت های ساختاری زیادی دارد
ثبات تولید انبوه	خطای پارامتر دسته ای بسیار زیاد و حداقل	انحراف بزرگ، به شدت تحت تاثیر طراحی مادربرد	فرآیند چسبندگی منجر به سازگاری ضعیف می شود	جوشکاری دستی منجر به قوام ضعیف می شود

راهنمای انتخاب محصول

بسیاری از توسعه دهندگان و خریداران سخت افزار فقط بر روی اندازه تمرکز می کنند و تناسب شرایط کاری و پارامترها را نادیده می گیرند و در نتیجه دوباره تولید انبوه و خرابی ترمینال ها ایجاد می شود. هنگام انتخاب یک آنتن پچ سرامیکی بلوتوث، می‌توانید آن را با توجه به سه بعد اصلی مطابقت دهید:

• بر اساس نیاز دستگاه انتخاب کنید: برای دستگاه‌های کم‌مصرف BLE با باتری و دستگاه‌های پوشیدنی، آنتن‌های سرامیکی استاندارد بسیار کم مصرف را در اولویت قرار دهید تا عمر باتری دستگاه را به میزان قابل توجهی افزایش دهید. برای دستگاه های پلاگین، نسخه پیشرفته با بهره بالا را انتخاب کنید.

• بر اساس شرایط عملیاتی انتخاب کنید: برای تجهیزات غیرنظامی با دمای معمولی داخلی، یک مدل معمولی قابل قبول است. برای تجهیزات صنعتی، در فضای باز و سوار بر وسیله نقلیه، مدل‌های ضد لرزش با دمای گسترده درجه صنعتی باید انتخاب شوند. آنها می توانند محیط های سخت را تحمل کنند و عملکرد آنها در طول مدت استفاده طولانی خراب نمی شود.

• بر اساس ساختار تجهیزات انتخاب کنید: برای تجهیزات با بدنه بسیار کوچک و بدون فضای سر محفوظ، مدل‌های نصب سطحی کوچک را انتخاب کنید. برای دستگاه هایی که نیاز به انتقال بلوتوث از راه دور و شبکه مش دارند، مدل های سفارشی با بهره بالا و ضد تداخل بالا را انتخاب کنید.

Ceramic Patch Antenna

سوالات متداول

Q1: بزرگترین مزیت آنتن پچ سرامیکی بلوتوث نسبت به آنتن معمولی چیست؟

A1: مزایای اصلی پایداری بالا، مصرف انرژی کم، ضد تداخل قوی، مقاومت در برابر دماهای بالا و پایین، سازگاری بالا در تولید انبوه، رفع کامل نقاط درد آنتن‌های PCB معمولی و آنتن‌های فنری مانند تداخل آسان، انحراف فرکانس زیاد، مصرف انرژی بالا و مقاومت در برابر لرزش ضعیف است، به ویژه برای تولید انبوه دستگاه‌های هوشمند خودروی پیشرفته، صنعتی و سخت‌افزاری.

Q2: آیا این آنتن از پروتکل کم مصرف بلوتوث 5.0/5.1/5.3 BLE پشتیبانی می کند؟

A2: به طور کامل پشتیبانی می شود. سازگار با تمام نسخه های پروتکل بلوتوث، سازگار با BLE کم انرژی، شبکه بلوتوث مش، انتقال بی سیم جهانی 2.4G، و سازگار با همه ماژول های بلوتوث اصلی موجود در بازار است.

Q3: آیا می توان اندازه، پارامترها و LOGO نام تجاری را سفارشی کرد؟

A3: از سفارشی سازی تمام بعدی پشتیبانی می کند. به عنوان یک کارخانه منبع، می تواند اندازه آنتن، امپدانس و افزایش را مطابق با نیاز مشتری تنظیم کند، از چاپ سیلک لوگو منحصر به فرد مشتری روی محفظه پشتیبانی کند و با الزامات تولید انبوه برچسب خصوصی OEM/ODM سازگار شود.
