آنتن سکه

آنتن سکه ای یک آنتن RF خارجی استوانه ای و فشرده با شکل دکمه مانند است. این آنتن به عنوان یک آنتن دو بانده 2.4 گیگاهرتز با فرکانس 5.8 گیگاهرتز طراحی شده است و یک راه حل انتقال بی سیم سبک وزن برای دستگاه های الکترونیکی کوچک با استفاده از ارتباطات WiFi، بلوتوث و ZigBee ارائه می دهد.

آنتن میله لاستیکی دکمه ای خود توسعه یافته Qianmu Communication از فناوری قالب گیری تزریقی و آب بندی یک تکه استفاده می کند. این یک عنصر رزونانس مسی کامل و یک لایه محافظ بازتابنده فلزی در پایین است.

این آنتن دو باند SMA که به رابط رزوه ای استاندارد SMA مجهز است، می تواند مستقیماً روی محفظه دستگاه نصب و محکم شود. در مقایسه با آنتن‌های میله‌ای لاستیکی باریک و آنتن‌های PCB داخلی، ساختاری فشرده و محتاطانه با محفظه مهر و موم شده برای کاربردهای داخلی و خارجی ارائه می‌دهد.

چگونه کار می کند

آنتن سکه از یک اسیلاتور مسی حلقه دولایه داخلی برای انتقال و دریافت RF دو بانده استفاده می کند. پایه دکمه ای شکل دارای یک لایه بازتابنده فلزی است که برای کمک به مدیریت تشعشع سیگنال و کاهش تأثیر قطعات الکترونیکی مجاور طراحی شده است.

1. طراحی نوسان ساز لایه ای:لایه بالایی برای باند 2.4 گیگاهرتز استفاده شده توسط بلوتوث و ZigBee طراحی شده است، در حالی که لایه پایین از باند 5.8 گیگاهرتز مورد استفاده توسط دستگاه های WiFi سازگار پشتیبانی می کند. VSWR تمام باند اعلام شده ≤1.35 است.

2. حفاظت پایه و مدیریت تداخل:لایه بازتابنده فلزی پایینی برای کاهش تأثیر تداخل الکترومغناطیسی از برد اصلی دستگاه، باتری لیتیومی و محفظه فلزی طراحی شده است. عملکرد واقعی به محیط نصب بستگی دارد و نیاز به آزمایش در دستگاه تمام شده دارد.

3. محفظه مهر و موم شده و مقاومت در برابر دما:محفظه یک تکه قالب تزریقی برای حفاظت از محیط زیست طراحی شده است. محدوده دمای عملیاتی اعلام شده از -35 تا +70 درجه سانتیگراد است. پایداری فرکانس مربوط به دما باید تحت شرایط تست مشخص شده تایید شود.

4. تطبیق امپدانس RF:این آنتن از یک امپدانس اسمی 50Ω برای پشتیبانی از یکپارچه سازی RF و کاهش عدم تطابق امپدانس استفاده می کند. بهره وری، VSWR و تابش را می توان از طریق آزمایش RF مناسب ارزیابی کرد.

تجهیزات و برنامه های کاربردی سازگار

1. خانه هوشمند:به عنوان یک آنتن برای دستگاه‌های خانه هوشمند، می‌توان از آن در دروازه‌های هوشمند کوچک، سوکت‌های WiFi، آلارم‌های در و پنجره و کنترل‌های از راه دور بلوتوث استفاده کرد. ساختار فشرده آن به اتصال بی سیم در دستگاه هایی با فضای نصب محدود کمک می کند.

2. اینترنت اشیاء صنعتی:این آنتن حسگر بی سیم را می توان برای ترمینال های مینیاتوری دما و رطوبت، گره های ردیابی دارایی انبار و ماژول های انتقال داده بی سیم در نظر گرفت. همچنین مربوط به برنامه های Antenna for IoT Devices است که در آن باند فرکانس و شرایط نصب با نیازهای سیستم مطابقت دارد.

3. الکترونیک قابل حمل:به عنوان یک آنتن فشرده برای دستگاه های قابل حمل، می توان از آن در تجهیزات اسکن دستی، آشکارسازهای قابل حمل و بلندگوهای بلوتوث کوچک استفاده کرد. چیدمان دستگاه و عملکرد RF باید قبل از ادغام نهایی ارزیابی شود.

4. دستگاه های امنیتی:این آنتن برای دستگاه های امنیتی بی سیم ممکن است برای دوربین های کوچک بی سیم و سیستم های کنترل دسترسی مناسب باشد. برای سیستم های ورودی سازگار مبتنی بر بلوتوث، می تواند به عنوان آنتن کنترل دسترسی بلوتوث عمل کند.

5. لوازم جانبی RF:لوازم جانبی اختیاری شامل کابل های فیدر SMA-to-IPEX و سایر اجزای اتصال RF سازگار است. انتخاب رابط باید در برابر ماژول بی سیم و رابط دستگاه تأیید شود.

ویژگی های اصلی محصول

Qianmu Communication گزینه‌های آنتن سکه‌ای را برای دستگاه‌های بی‌سیم جمع‌وجور، با مشخصات و پیکربندی‌های رابط انتخاب شده با توجه به نیازهای برنامه ارائه می‌کند.

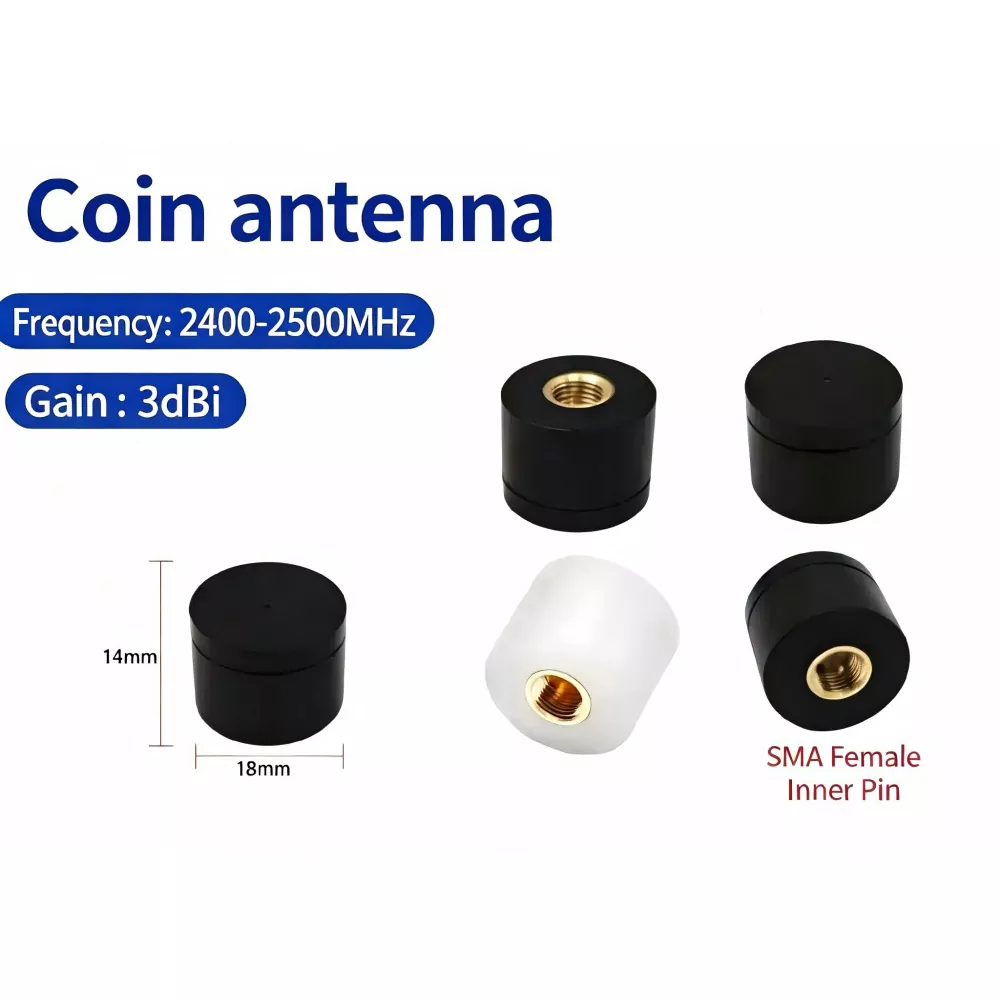

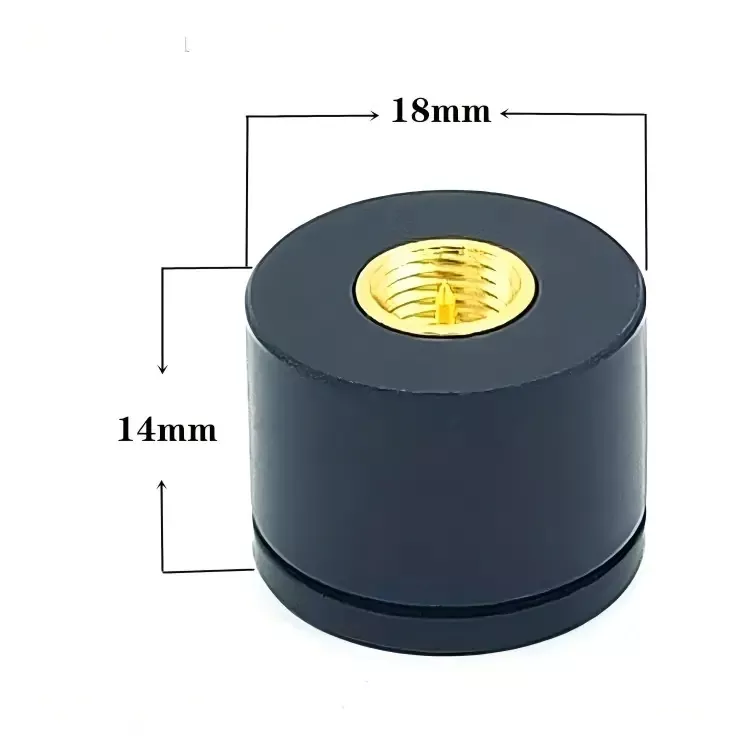

1. ساختار فشرده به شکل دکمه:در قطرهای پایه 15 و 18 میلی متری با ارتفاع 14 میلی متر موجود است. ردپای کوچک از تاسیساتی که فضای آنتن خارجی محدود است پشتیبانی می کند.

2. عملکرد دو بانده:این آنتن مینی وای فای از محدوده فرکانس مشخص شده 2.4 گیگاهرتز و 5.8 گیگاهرتز پشتیبانی می کند. بسته به پیکربندی دستگاه، آنتن را می توان در برنامه های WiFi، بلوتوث و ZigBee سازگار استفاده کرد. قبل از انتخاب، الزامات فرکانس خاص پروتکل را تأیید کنید.

3. گزینه های رابط:تنظیمات استاندارد شامل رابط های SMA با ترتیبات تماس مختلف است. لوازم جانبی سازگار ممکن است شامل پایانه‌های لحیم کاری و کابل‌های تغذیه کننده IPEX نسل اول یا نسل چهارم، با توجه به پیکربندی انتخاب‌شده باشد.

4. حفاظت از محیط زیست:محفظه دارای استاندارد IP54 برای محافظت در برابر نفوذ گرد و غبار و پاشش آب طراحی شده است. گزینه های مسکن سیاه و سفید با توجه به شرایط موجودی و سفارش در دسترس هستند.

5. سفارشی سازی:گزینه های سفارشی آنتن SMA ممکن است شامل تنظیمات ابعادی، چاپ آرم پوسته، و پیکربندی اتصال دهنده RF باشد. در دسترس بودن موجودی، زمان تحویل نمونه و قیمت حجم باید برای هر سفارش تأیید شود.

مشخصات فنی

نمونه های کاربردی

1. تجهیزات خانه هوشمند:یک آنتن جمع و جور را می توان روی زنگ درب وای فای یا پنجره ای که فضای خانه محدود است نصب کرد. محدوده اتصال نهایی به محل آنتن، دیوارها، تداخل و پیکربندی RF دستگاه بستگی دارد.

2. پایانه های سنسور صنعتی:یک آنتن سنسور بی سیم ممکن است با تجهیزات نظارت بر دما و رطوبت استفاده شود. برای دستگاه های فلزی، موقعیت آنتن و ساختار زمین اطراف آن باید ارزیابی شود تا تأثیر آنها بر عملکرد RF تعیین شود.

3. تجهیزات کنترل دسترسی در فضای باز:یک آنتن خارجی نصب شده ممکن است از دستگاه های کنترل دسترسی بلوتوث سازگار پشتیبانی کند. محفظه، مهر و موم کانکتور و ترتیب نصب باید در برابر شرایط محیطی مورد نیاز بررسی شود.

4. تجهیزات دستی:این آنتن کوچک برای دستگاه های دستی را می توان برای اسکنرهای بارکد بی سیم و سایر لوازم الکترونیکی قابل حمل که به آنتن خارجی فشرده نیاز دارند در نظر گرفت. پایداری اتصال باید در محیط عملیاتی مورد نظر تایید شود.

راهنمای انتخاب و سفارش

1. انتخاب فرکانس:برای دستگاه‌هایی که از پیکربندی‌های WiFi و بلوتوث سازگار استفاده می‌کنند، مدل دوبانده 2.4 گیگاهرتز و 5.8 گیگاهرتز را ارزیابی کنید. برای برنامه‌های فقط بلوتوث، در صورت وجود، ممکن است پیکربندی تک باند 2.4 گیگاهرتز در نظر گرفته شود.

2. محیط نصب:برای دستگاه های دارای محفظه فلزی، موقعیت نصب آنتن، فاصله و ترتیب اتصال به زمین را بررسی کنید. یک پایه بازتابنده نیاز به آزمایش RF در محفظه نهایی را برطرف نمی کند.

3. انتخاب سایز:هنگامی که فضای نصب محدود است، نسخه با قطر 15 میلی متر را در نظر بگیرید. نسخه 18 میلی متری ممکن است زمانی در نظر گرفته شود که فضای موجود و ویژگی های RF مورد نیاز آن را پشتیبانی کند. به جای اینکه فرض کنیم مدل بزرگتر همیشه سود بالاتری را ارائه می دهد، عملکرد را تأیید کنید.

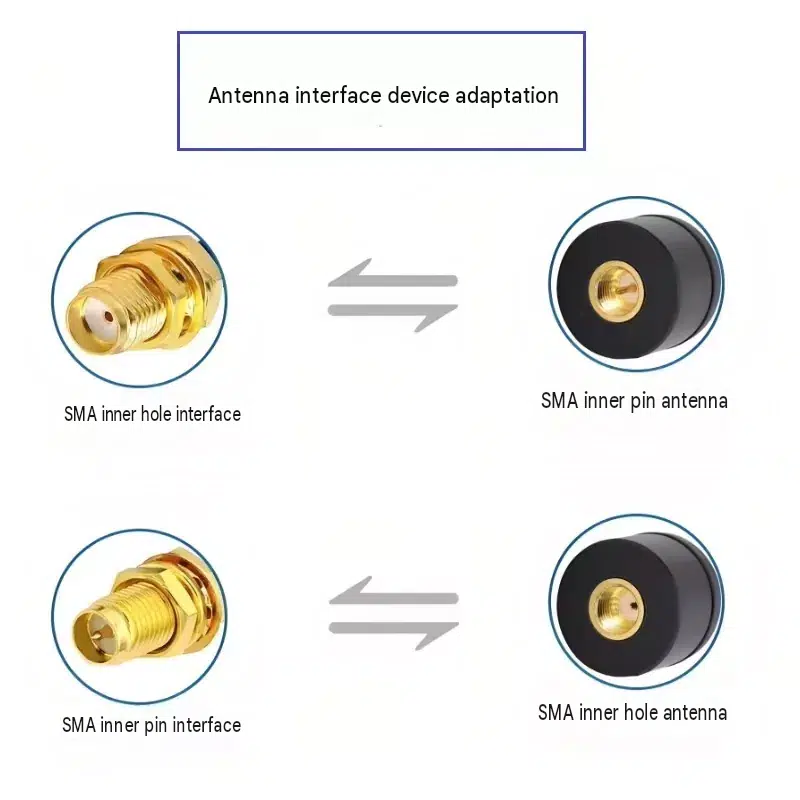

4. نیازهای رابط و صادرات:بررسی کنید که آیا دستگاه به رابط پین داخلی یا سوراخ داخلی SMA نیاز دارد. کابل‌های آداپتور IPEX، پیکربندی‌های کانکتور و بسته‌بندی صادراتی خنثی را می‌توان هنگام تهیه سفارش مورد بحث قرار داد.

سوالات متداول

1. آیا این آنتن با دستگاه های فلزی قابل استفاده است؟

ممکن است برای دستگاه های فلزی مناسب باشد، اما عملکرد آن به موقعیت نصب، فاصله، ساختار زمین و طراحی محفظه آنتن بستگی دارد. پایه بازتابی برای کمک به مدیریت تعامل با سازه های مجاور در نظر گرفته شده است. تست در دستگاه تمام شده توصیه می شود.

2. آیا می توان رابط SMA را به IPEX تغییر داد؟

کابل‌های فیدر سازگار و پیکربندی‌های رابط ممکن است در دسترس باشند، از جمله نسل‌های IPEX مشخص. لطفاً قبل از سفارش، نوع اتصال، طول کابل و ترتیب نصب مورد نیاز را تأیید کنید.

3. آیا می توان گزارش آزمایش آزمایشگاهی ارائه کرد؟

ممکن است مستندات آزمایش RF برای پیکربندی های محصول قابل اجرا در دسترس باشد. قبل از ثبت سفارش، گزارش‌های موجود، پارامترهای اندازه‌گیری شده و شرایط آزمایش را با Qianmu Communication تأیید کنید.

4. آیا این آنتن دو بانده 2.4 گیگاهرتزی 5.8 گیگاهرتز برای دستگاه های WiFi و بلوتوث مناسب است؟

محدوده فرکانس مشخص شده عملکرد 2.4 گیگاهرتز و 5.8 گیگاهرتز را پوشش می دهد. سازگاری به پروتکل بی سیم دستگاه، باند فرکانس مورد نیاز، کانکتور و طراحی RF بستگی دارد. برای دستگاه‌های ZigBee که با فرکانس 2.4 گیگاهرتز کار می‌کنند، پیکربندی مطابقت را تأیید کنید و عملکرد محصول نهایی را تأیید کنید.

5. آیا می توان پیکربندی اتصال یا کابل را سفارشی کرد؟

پیکربندی های سفارشی آنتن SMA ممکن است برای رابط های مختلف دستگاه و نیازهای نصب در دسترس باشد. نوع اتصال، طول کابل، محدوده فرکانس و کاربرد هدف را ارائه دهید تا بتوان پیکربندی مورد نیاز را ارزیابی کرد.

6. آیا این آنتن در سنسورهای هوشمند و تجهیزات قابل حمل قابل استفاده است؟

ممکن است برای آنتن WiFi برای برنامه‌های کاربردی حسگرهای هوشمند و سایر محصولات بی‌سیم فشرده زمانی که محدوده فرکانس و ویژگی‌های RF مطابق با الزامات دستگاه باشد، مناسب باشد. برای تجهیزات قابل حمل، قبل از نهایی کردن طراحی، فضای نصب، مواد محفظه و موقعیت آنتن موجود را ارزیابی کنید.
