آنتن فنری

به عنوان یک تامین کننده حرفه ای، Qianmu Communication خدمات سفارشی آنتن فنری مارپیچ با دقت بالا را ارائه می دهد. ساخته شده از مواد درجه یک. فولاد کربنی با نیکل اندود ساخته شده از برنز فسفر، دارای رسانایی استثنایی و مقاومت در برابر خوردگی است. ما قابل اعتماد هستیم. سازنده چین ما یک راه حل یک مرحله ای از نمونه سازی اولیه تا تولید انبوه را ارائه می دهیم که به طور گسترده در اینترنت اشیا، کنترل از راه دور و ماژول های ارتباط بی سیم استفاده می شود.

ارسال استعلام

توضیحات محصول

آنتن فنری (همچنین به عنوان آنتن مارپیچ شناخته می شود) یک ساختار آنتنی است که در آن یک هادی فلزی به شکل فنر مارپیچی پیچیده می شود و از هادی فلزی با پیکربندی مارپیچی به عنوان رسانه برای انتقال سیگنال استفاده می شود. دارای طراحی امپدانس 50 اهم است و از سه جزء اصلی تشکیل شده است: یک سیم مسی داخلی (که برای انتقال و دریافت سیگنال استفاده می شود)، یک سیم محافظ بیرونی (طراحی شده برای جلوگیری از تداخل الکترومغناطیسی خارجی)، و یک لایه عایق خارجی (که اثرات خازن خارجی و اندوکتانس را خنثی می کند). این اجزا با هم یک سیستم بسته با عملکرد ضد تداخل قوی را تشکیل می دهند.

Shenzhen Qianmu Communication Technology Co., Ltd.، یک شرکت حرفه ای متخصص در تحقیق و توسعه، تولید و فروش آنتن های محصولات ارتباطی، سال ها است که عمیقاً در زمینه آنتن مشغول بوده و متعهد به ارائه راه حل های آنتن فنری با کیفیت بالا به مشتریان جهانی است.

Spring Antenna

مشخصات فنی

آنتن فنری Qianmu Communication باندهای فرکانسی متعددی از فرکانس های پایین تا بالا را پوشش می دهد و نیازهای سناریوهای کاربردی مختلف را برآورده می کند. پارامترهای فنی اصلی به شرح زیر است:

مورد پارامتر	محدوده مشخصات
محدوده فرکانس	315 مگاهرتز / 433 مگاهرتز / 470 مگاهرتز / 490 مگاهرتز / 868 مگاهرتز / 915 مگاهرتز / 2.4 گیگاهرتز / GSM 824-2170 مگاهرتز
به دست آوردن	0.8dBi ~ 3.5dBi
امپدانس	50 امگا
VSWR	≤1.5 ~ ≤1.8
قطبی شدن	قطبش عمودی / قطبش دایره ای
الگوی تشعشع	همه جهته
ظرفیت قدرت	حداکثر 50 وات
دمای عملیاتی	-40℃ ~ +85℃
کارایی آنتن	35 تا 80% (بستگی به محیط نصب دارد)
مواد	مس، آبکاری طلا، آبکاری نیکل و غیره

Spring Antenna

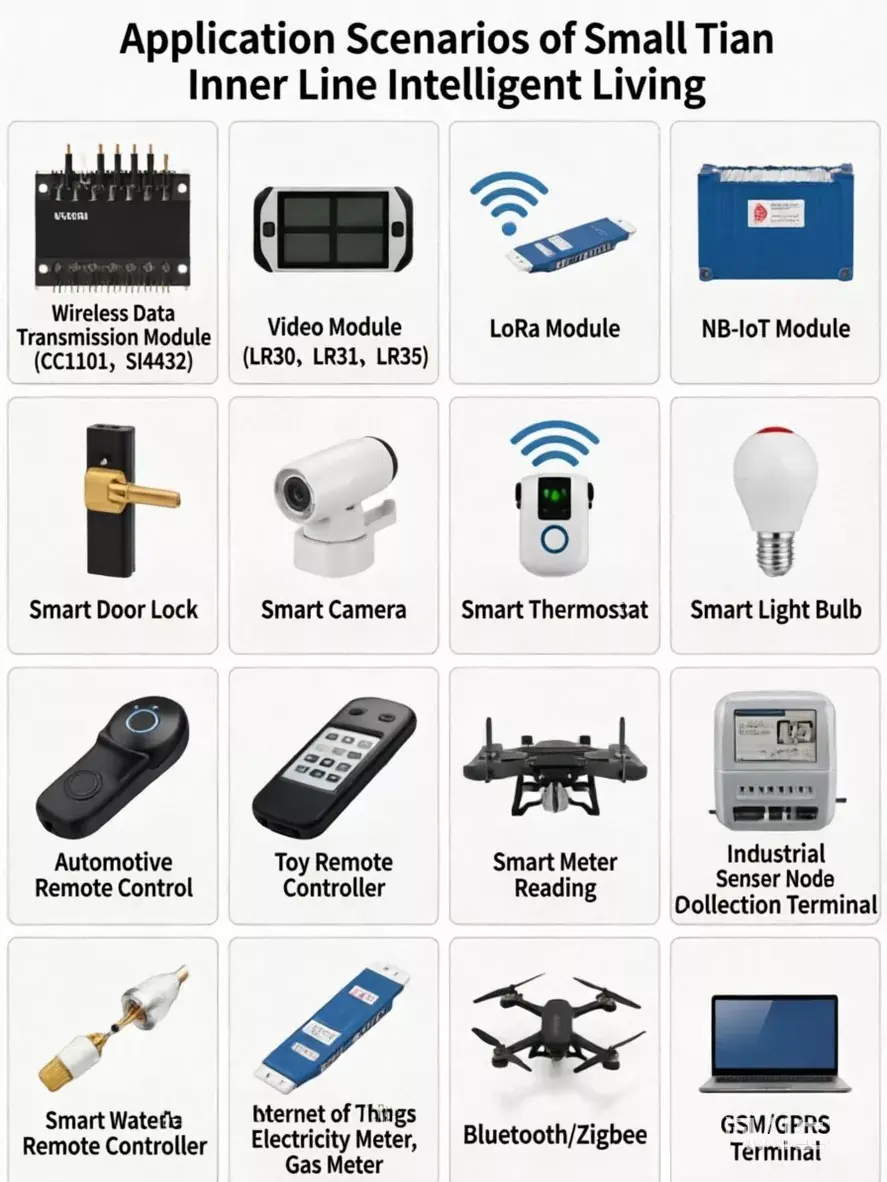

دستگاه های قابل اجرا

آنتن فنری ارتباطی Qianmu به طور گسترده در دستگاه ها و سناریوهای زیر استفاده می شود:

ماژول انتقال داده بی سیم: CC1101، Si4432 و سایر ماژول های بی سیم RF

ماژول های LoRa: LR30، LR31، LR36، و سایر ماژول های ارتباطی LoRa

ماژول NB-IoT: ترمینال ارتباطی بی سیم NB-IoT

دستگاه‌های خانه هوشمند: قفل درب‌های هوشمند، دوربین‌های هوشمند، ترموستات‌های هوشمند، لامپ‌های هوشمند و غیره

دستگاه های کنترل از راه دور بی سیم: کلیدهای کنترل از راه دور ماشین، کنترل از راه دور اسباب بازی، کنترل از راه دور صنعتی و غیره

ترمینال اینترنت اشیا: گره های حسگر اینترنت اشیا، پایانه های جمع آوری داده

اندازه گیری هوشمند: کنتورهای هوشمند آب، کنتور برق و گاز

ماژول بلوتوث/زیگبی: ارتباط بی سیم بلوتوث، دستگاه های شبکه Zigbee

تله متری پهپاد: پیوند داده برای پهپادهای کوچک

دستگاه های GSM/GPRS: مودم های GSM، سیستم های نظارت از راه دور

Spring Antenna

مقایسه با محصولات رقیب

مورد مقایسه	آنتن فنری ارتباطی Qianmu	آنتن PCB	آنتن میله ای خارجی
به دست آوردن	0.8 ~ 3.5 dBi	2 ~ 6 دسی بل	نسبتا بالا
عملکرد همه جانبه	★★★★★ عالی	★★☆ جهت گیری قوی	★★★★ خوب
اندازه	★★★★ فشرده	★★★★★ فوق العاده کوچک	★★☆ بزرگ
قابلیت ضد تداخل	★★★★★ قوی	★★★ متوسط	★★★★ نسبتا قوی
انعطاف پذیری نصب	★★★★★ بسیار انعطاف پذیر	★★★ فقط بر روی PCB ثابت شده است	★★★ نصب خارجی مورد نیاز است
هزینه	★★★★ متوسط	★★★★★ کم	★★☆ نسبتا بالا
اصلاح طراحی	★★★★ انعطاف پذیر	★★☆ بازسازی PCB مورد نیاز است	★★★ معمولی

آنتن فنری Qianmu Communication تعادل بهینه ای را بین پوشش همه جانبه، قابلیت ضد تداخل، انعطاف پذیری نصب و هزینه کلی ایجاد می کند و آن را به گزینه ای ایده آل برای آنتن داخلی برای دستگاه های ارتباطی IoT و بی سیم تبدیل می کند.

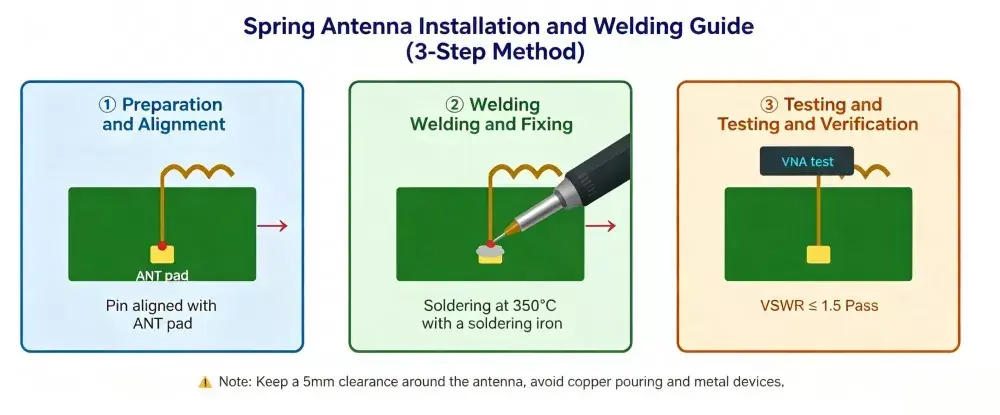

راهنمای نصب

مرحله 1: برای جوشکاری آماده شوید

پین (معمولا یک پین یا لحیم لحیم کاری) را در انتهای آنتن فنری با پد لحیم ANT که روی PCB رزرو شده است، تراز کنید. پد لحیم کاری باید به خط تغذیه RF مانند یک خط میکرو نواری 50 اهم یا موجبر همسطح متصل شود تا از انتقال صحیح سیگنال اطمینان حاصل شود.

مرحله 2: جوشکاری و تثبیت

قسمت قلابی شکل را خم کنید و آن را به پین ANT ماژول بی سیم متصل کنید، سپس فرآیند لحیم کاری را به طور ایمن انجام دهید. لحیم کاری Reflow توصیه می شود زیرا با فرآیندهای استاندارد مونتاژ روی سطح سازگار است.

مرحله 3: بازرسی و آزمایش

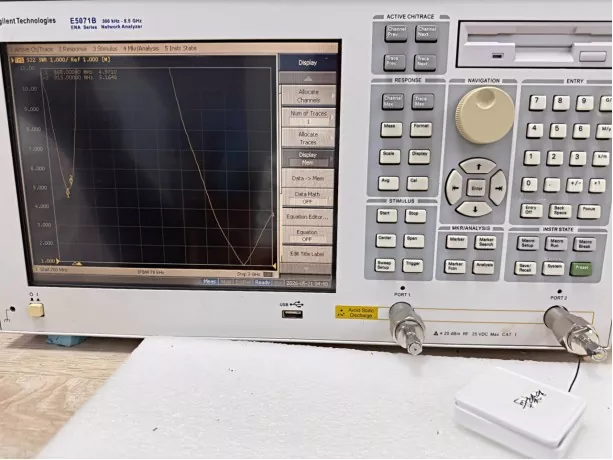

پس از لحیم کاری، از یک تحلیلگر شبکه برداری برای اندازه گیری نسبت موج ایستاده ولتاژ (VSWR) استفاده کنید و بررسی کنید که عملکرد RF مطابق با مشخصات مورد نیاز است.

Spring Antenna

یادداشت ها

1. حفظ منطقه آزادسازی: از مسیریابی سیم ها و قرار دادن اجزای فلزی در شعاع 5 میلی متری آنتن خودداری کنید. باتری یا پوشش محافظ را در فاصله 10 میلی متری یا بیشتر از قسمت پایینی آن نپوشانید.

2. خط انتقال 50Ω: تراشه RF را مستقیماً از طریق یک میکرو نوار در همان لایه یا یک خط نوار در لایه داخلی وصل کنید. برای جلوگیری از تغییرات ناگهانی امپدانس، از پخ های 45 درجه در گوشه ها استفاده کنید.

3. از فلز دور بمانید: هنگام استفاده از آنتن فنری، اولین قدم این است که اطمینان حاصل کنید که آنتن از مواد فلزی، از جمله سطوح زمین روی تخته‌های مدار، آثار سیم‌کشی، باتری‌ها، صفحه نمایش، محفظه‌های فلزی و غیره دور نگه داشته می‌شود.

4. جهت جوش ثابت: در تولید انبوه، اطمینان از مطابقت جهت جوش آنتن با جهت جوش مشخص شده توسط سازنده آنتن در زمان انتخاب ضروری است.

5. تنظیم و حاشیه: اگر محیط الکترومغناطیسی کل دستگاه پلاستیکی پیچیده باشد، می توان یک شبکه π را در انتهای RF رزرو کرد و فرکانس تشدید را می توان با استفاده از یک خازن قابل تنظیم از 3 pF تا 6.8 pF تنظیم کرد.

چگونه آنتن فنری را انتخاب کنیم؟

مراحل انتخاب	نکات کلیدی	جزئیات
1. فرکانس عملیاتی را تأیید کنید	آنتن را بر اساس پروتکل ارتباطی و باند فرکانس انتخاب کنید	باندهای فرکانسی رایج: • 315 مگاهرتز: دستگاه‌های کنترل از راه دور سنتی • 433 مگاهرتز: LoRa، کنتورهای هوشمند، ریموت‌های صنعتی • 470/490 مگاهرتز: تجهیزات اینترنت اشیاء صنعتی • 868/915 مگاهرتز: باندهای ISM برای اروپا و آمریکای شمالی • باندهای 2.4 گیگاهرتز: بلوتوث باند زی‌بی، جی‌اس‌مولارز، ماژول‌های ارتباطی Wi-be.
2. ارزیابی سود مورد نیاز	افزایش را با فاصله انتقال مطابقت دهید	•فاصله کوتاه (<100m): 0.8~2 dBi • فاصله متوسط (100-500m): 2~3dBi • مسافت طولانی (>500m): بالای 3dBi
3. فضای نصب را بررسی کنید	اندازه و ساختار را با PCB مطابقت دهید	1. فضای داخلی تجهیزات را اندازه گیری کنید تا طول و قطر مناسب را انتخاب کنید. 2. آنتن های خمیده برای نصب PCB لبه در فضاهایی با فضای محدود موجود هستند.
4. ارزیابی محیط کاربردی	محافظت در برابر تداخل و ضد خوردگی	1. تجهیزات با محافظ فلزی: آنتن قطبی دایره ای توصیه می شود. 2. محیط مرطوب/خارجی: روکش نقره/طلا برای ضد اکسیداسیون.
5. یک تامین کننده قابل اعتماد انتخاب کنید	خدمات تولید سفارشی یک مرحله ای	Qianmu Communication یک کارخانه و تامین کننده حرفه ای آنتن است که از OEM و ODM پشتیبانی می کند و خدمات کامل از جمله طراحی آنتن، نمونه برداری و تولید انبوه را ارائه می دهد.

سوالات متداول

Q1: آنتن فنری یا آنتن PCB کدام بهتر است؟

A: انتخاب بستگی به الزامات برنامه خاص دارد. راه حل های آنتن فنری برای کاربردهایی که نیاز به انتقال از راه دور (بیش از 100 متر)، پوشش همه جانبه و جهت نصب انعطاف پذیر دارند، مناسب هستند، در حالی که آنتن های PCB برای دستگاه های فشرده با محدودیت های اندازه و هزینه دقیق تر مناسب هستند. Qianmu Communication هم راه حل ها را ارائه می دهد و هم توصیه های حرفه ای را بر اساس نیازهای مختلف پروژه ارائه می دهد.

Q2: آیا بهره بیشتر همیشه به معنای عملکرد بهتر آنتن است؟

پاسخ: نه لزوما. بهره بیشتر معمولاً غلظت سیگنال را بهبود می بخشد اما ممکن است پوشش را در جهت های خاصی کاهش دهد. انتخاب بهینه باید فاصله انتقال، الزامات پوشش و محیط برنامه را در نظر بگیرد. Qianmu Communication محصولاتی را با گزینه های بهره متفاوت از 0.8 تا 3.5 dBi ارائه می دهد.

Q3: آیا می توان آنتن را سفارشی کرد؟

ج: بله. Qianmu Communication خدمات سفارشی سازی OEM/ODM از جمله تنظیم فرکانس، تغییر اندازه، انتخاب مواد و سفارشی سازی زاویه خمشی را برای برآوردن نیازهای مختلف برنامه ارائه می دهد.

Q4: محدوده دمای عملیاتی چیست؟

پاسخ: محصولات ارتباطی Qianmu به طور قابل اعتماد از -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کنند و نیازهای اکثر برنامه های کاربردی صنعتی و مصرف کننده را برآورده می کنند.

Q5: آیا تطبیق امپدانس مورد نیاز است؟

ج: بله. امپدانس استاندارد 50Ω است و کاربردهای عملی ممکن است برای دستیابی به عملکرد مطلوب به اجزای تطبیق بین آنتن و درگاه فرستنده RF نیاز داشته باشد. Qianmu Communication پشتیبانی فنی برای تطبیق آنتن و اشکال زدایی ارائه می دهد.

Q6: حداقل مقدار سفارش (MOQ) چقدر است؟

پاسخ: ارتباطات Qianmu از مقادیر سفارش انعطاف پذیر، از نمونه های اولیه و دسته های کوچک گرفته تا تولید در مقیاس بزرگ، پشتیبانی می کند. برای جزئیات مورد نیاز MOQ، لطفا با تیم فروش ما تماس بگیرید.
