آنتن مهر فلزی

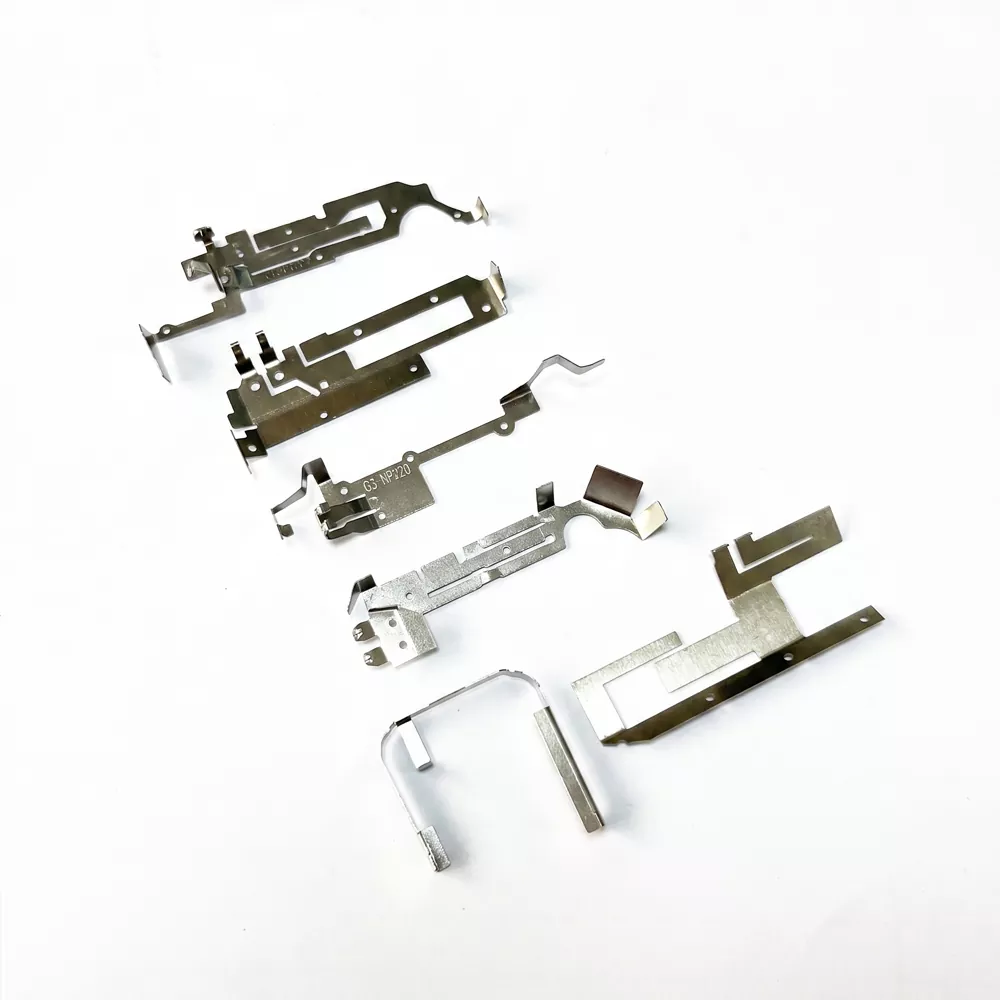

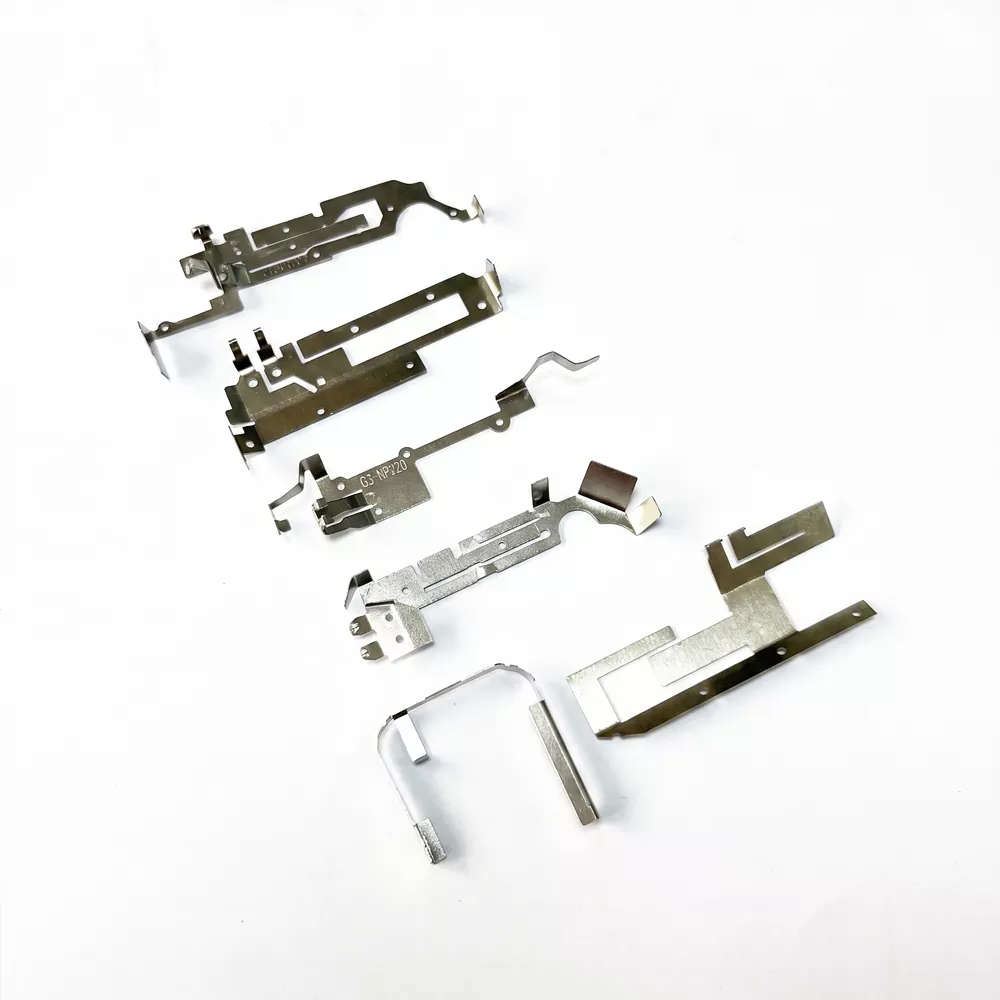

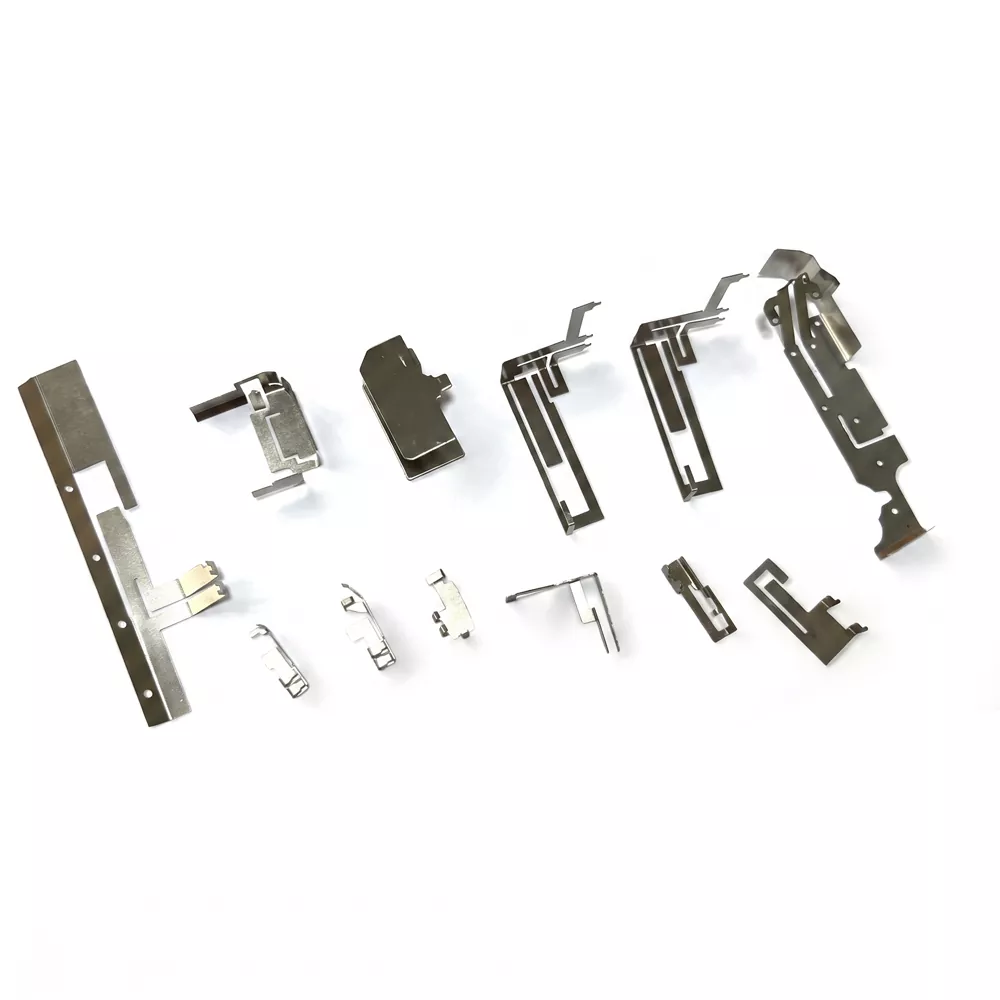

آنتن مهر فلزی یک جزء RF است که از فولاد ضد زنگ فوق‌العاده نازک (مانند SUS301 یا SUS304) یا آلیاژ مس با استفاده از فرآیند مهر زنی دقیق ساخته می‌شود. معمولاً ضخامت آن کمتر از 1 میلی متر است و به گونه ای طراحی شده است که با سطوح منحنی یا نامنظم دستگاه مطابقت داشته باشد و برای محصولات الکترونیکی فشرده مناسب است.

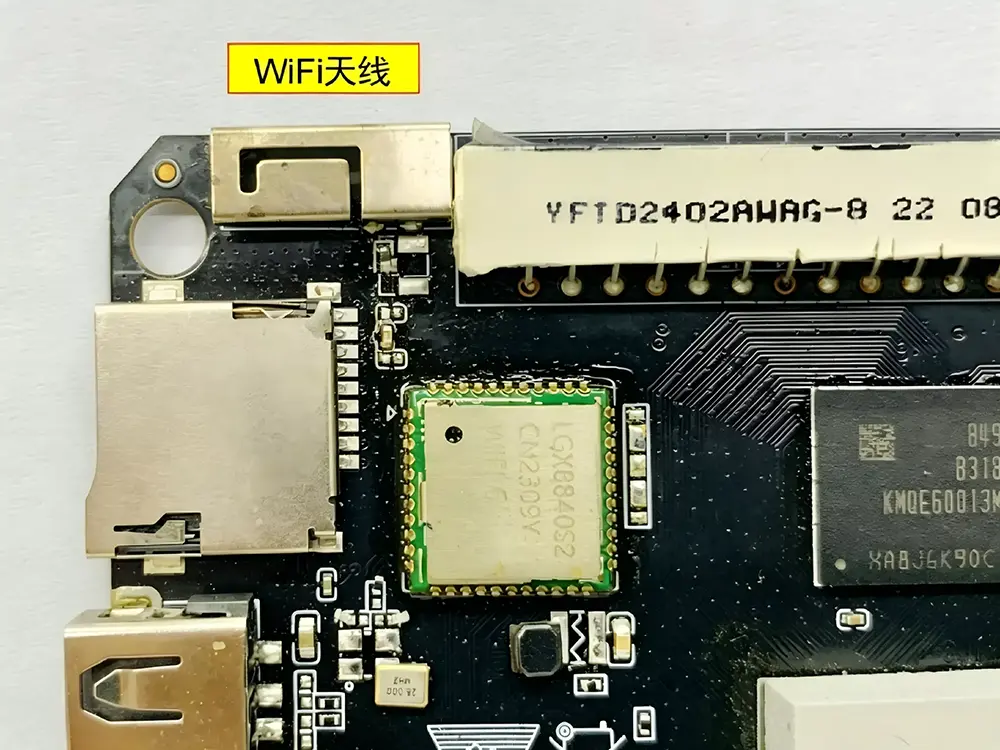

این آنتن از طریق تشدید الکترومغناطیسی تولید شده توسط هندسه فلزی با دقت طراحی شده آن کار می کند. در حین نصب، نقاط تماس پایینی بر روی پایانه های آنتن PCB فشرده می شوند و یک اتصال الکتریکی قابل اعتماد بدون لحیم کاری ایجاد می کنند. ساختار تماس فنر انتقال سیگنال پایدار را تضمین می کند و در عین حال تنش مکانیکی را از طریق تغییر شکل الاستیک جذب می کند و از دوام طولانی مدت در شرایط مونتاژ مکرر و ارتعاش پشتیبانی می کند.

مشخصات فنی اصلی

آنتن Metal Stamp برای کاربردهای فشرده RF با امپدانس کنترل شده و عملکرد تماس مکانیکی پایدار طراحی شده است.

شرایط آزمون استاندارد

برای اطمینان از سازگاری داده ها، تمام پارامترهای RF و مکانیکی تحت شرایط استاندارد زیر اندازه گیری می شوند:

امپدانس و اندازه گیری VSWR

با استفاده از یک تحلیلگر شبکه برداری کالیبره شده (VNA) با یک سیستم مرجع 50Ω آزمایش شده است.

محیط عملکرد RF

اندازه‌گیری‌هایی که در فضای آزاد یا محیط نیمه آنکوئیک با صفحه استاندارد مرجع استاندارد انجام می‌شوند.

تست تماس مکانیکی

آنتن بر روی یک طرح پد PCB استاندارد با ارتفاع تماس مشخص و نیروی فشار کنترل شده نصب شده است.

شرایط اندازه گیری فرکانس

فرکانس مرکزی پس از نصب در یک محفظه دستگاه نماینده ارزیابی می شود تا اثرات جداسازی را در نظر بگیرد.

شرایط تست دما

چرخه حرارتی از -40 درجه سانتیگراد تا +85 درجه سانتیگراد تحت نظارت مداوم الکتریکی انجام می شود.

دستگاه های قابل اجرا و سناریوهای کاربردی

نکته کلیدی فروش: چرا آنتن فنری سخت افزاری را انتخاب کنیم؟

طراحی کارآمد در فضا

ساختار کم مشخصات آن می تواند با سطوح منحنی یا نامنظم مطابقت داشته باشد و به حداکثر رساندن فضای داخلی برای باتری ها و سایر اجزا کمک کند.

مونتاژ مقرون به صرفه

اتصال فشرده به کنتاکت های PCB فرآیندهای لحیم کاری را حذف می کند، زمان مونتاژ و هزینه ساخت را در تولید انبوه کاهش می دهد.

دوام مکانیکی

ساختار تماس الاستیک عملکرد الکتریکی پایدار را تحت ارتعاش، شوک و تنش مکانیکی مکرر حفظ می کند.

طراحی موقعیت یابی دقیق

سوراخ های تراز مهر شده (گرد و شکاف دار) موقعیت دقیق بین نقطه تغذیه آنتن و PCB را در هنگام مونتاژ خودکار تضمین می کند.

راهنمای نصب و توصیه های مهندسی

دستورالعمل‌های نصب زیر توسط Shenzhen Qianmu Communication Technology Co., Ltd. برای اطمینان از عملکرد بهینه آنتن Metal Stamp در برنامه‌های کاربردی در سطح سیستم ارائه شده است.

1. طراحی موقعیت

حداقل دو سوراخ تراز بر روی ساختار آنتن طراحی کنید: یک سوراخ دایره ای برای موقعیت اولیه و یک سوراخ دراز برای تراز ثانویه. فاصله باید برای اطمینان از پایداری مکانیکی در هنگام مونتاژ کافی باشد.

2. الزامات ترخیص کالا

عنصر تابشی را از اجزای فلزی اطراف و مواد رسانا دور نگه دارید. برای به حداقل رساندن اثرات جداشدگی ناشی از سازه های مجاور، باید یک منطقه پاکسازی مناسب حفظ شود. برای نصب پایدار می توان از تثبیت چسب استفاده کرد.

3. کنترل فشار تماس

نیروی تماس بین ترمینال فنر و پد تغذیه PCB باید در محدوده مکانیکی مشخص شده کنترل شود. فشار ناکافی ممکن است بر پایداری تماس RF تأثیر بگذارد، در حالی که فشار بیش از حد ممکن است منجر به تغییر شکل دائمی ساختار تماس شود.

4. تنظیم در سطح سیستم

پس از مونتاژ در دستگاه نهایی، عملکرد آنتن ممکن است به دلیل جفت شدن با محفظه و اجزای اطراف تغییر کند. تنظیم نهایی با استفاده از یک تحلیلگر شبکه برداری (VNA) برای اطمینان از دقت رزونانس در سطح سیستم توصیه می شود.

چگونه آنتن فنری سخت افزاری مناسب را انتخاب کنیم؟

هنگام انتخاب آنتن مهر فلزی، ارزیابی باید بر اساس عوامل طراحی کلیدی زیر باشد:

فضای دستگاه موجود

فضای داخلی محفظه را اندازه بگیرید و یک آنتن با طول، عرض و ضخامت مناسب انتخاب کنید تا از تناسب مکانیکی مناسب اطمینان حاصل کنید.

فرکانس کاری و پهنای باند

باند ارتباطی مورد نظر (مانند باندهای WiFi، بلوتوث یا زیر گیگاهرتز IoT) را تعریف کنید. برای طرح های باند باریک، عملکرد آنتن را می توان از طریق تنظیم ساختاری در طول توسعه تنظیم کرد.

محیط کاربردی

برای مصارف خودرویی، فضای باز یا صنعتی، انتخاب مواد مانند SUS304 و آبکاری سطح برای بهبود مقاومت در برابر خوردگی و پایداری دما توصیه می شود.

PCB و طراحی مونتاژ

از تراز صحیح نقطه تغذیه روی PCB اطمینان حاصل کنید. برای بهبود قوام مونتاژ و بازده تولید انبوه، یک ساختار نصب مناسب (طراحی تماس با فشار یا فنر) انتخاب کنید.

چرا شرکت فناوری ارتباطات Shenzhen Qianmu را انتخاب کنید.

Shenzhen Qianmu Communication Technology Co. Ltd. بر طراحی و تولید راه حل های آنتن فلزی برای دستگاه های بی سیم، پشتیبانی از توسعه OEM/ODM و ساختارهای آنتن سفارشی برای کاربردهای مختلف RF تمرکز دارد.

قابلیت ساخت داخل

مهر زنی و ابزار دقیق به صورت داخلی کنترل می شود و ثبات تولید و خروجی مقیاس پذیر را تضمین می کند.

سفارشی سازی برنامه محور

ساختار آنتن را می توان از نظر هندسه، الاستیسیته و عملیات سطحی برای مطابقت با نیازهای مختلف دستگاه و محفظه تنظیم کرد.

کنترل کیفیت در سطح فرآیند

قابلیت اطمینان مکانیکی و عملکرد RF در سراسر تولید تأیید می‌شوند، از جمله بررسی ثبات تماس و ثبات الکتریکی.

پشتیبانی مهندسی در طول توسعه

کمک های فنی از نمونه سازی اولیه تا تولید انبوه، از جمله راهنمایی یکپارچه سازی در PCB و سطح سیستم در دسترس است.

سوالات متداول

Q1: بازده سیگنال آنتن گیره فلزی چگونه است؟

A: با توجه به اندازه جمع و جور آن، راندمان معمولا از 30٪ تا 50٪ متغیر است. برای کاربردهای کوتاه برد و حساس به هزینه مانند وسایل خانه هوشمند مناسب است. برای نیازهای دوربرد، Qianmu Communications همچنین راه حل های آنتن بهینه شده را ارائه می دهد.

Q2: اگر لول لحیم کاری روی PCB فشار داده شود و تماس ضعیف باشد، چه کاری باید انجام دهم؟

A: از ارتفاع صحیح پد PCB و فشار مناسب فیکسچر در طول مونتاژ اطمینان حاصل کنید. ساختار فنر برای تماس پایدار طراحی شده است و آزمایش استاندارد قبل از حمل و نقل انجام می شود.

Q3: آیا از نمونه برداری دسته کوچک پشتیبانی می کنید؟

پاسخ: کاملاً حمایت کننده. به‌عنوان یک تامین‌کننده حرفه‌ای آنتن مهر فلزی، ما الزامات را در مرحله تحقیق و توسعه درک می‌کنیم و خدمات نمونه‌سازی انعطاف‌پذیری را ارائه می‌دهیم تا به شما کمک کند تا به سرعت اعتبارسنجی پروژه خود را پیش ببرید.

Q4: چه چیزی بر عملکرد آنتن فلزی استمپ تأثیر می گذارد؟

 A: عملکرد عمدتاً تحت تأثیر طرح PCB، اندازه زمین، فلز اطراف و ساختار محفظه قرار می گیرد.

Q5: چرا فرکانس پس از نصب تغییر می کند؟

پاسخ: محیط های فلزی و مواد محفظه می توانند رزونانس را تنظیم کنند و نیاز به تنظیم نهایی در سطح سیستم دارند.

Q6: چه چیزی باعث عملکرد ضعیف تماس می شود؟

پاسخ: ارتفاع نادرست پد PCB یا فشار ناکافی فنر ممکن است بر پایداری الکتریکی تأثیر بگذارد.

Q7: آیا از نمونه سازی پشتیبانی می کنید؟ پاسخ: بله، هم تولید نمونه و هم سفارشی سازی دسته کوچک برای اعتبارسنجی تحقیق و توسعه پشتیبانی می شود.
