آنتن دوربین 4G/5G بدنه

Shenzhen Qianmu Communication Technology Co., Ltd. یک کارخانه تحقیق و توسعه داخلی و منبع تولید برای آنتن‌های دوربین فرسوده 4G/5G است.

ما یک آنتن داخلی FPC باند پهن Sub6G ساخته‌ایم که با 4G LTE و باندهای فرکانس داخلی و بین‌المللی اصلی 5G Sub6G سازگار است. این آنتن تحت بهینه‌سازی عملکرد تخصصی برای رفع چالش‌های فضای فشرده دستگاه، محافظ فلزی، تداخل باتری، از دست دادن سیگنال به دلیل سایش بدن انسان و شرایط سخت عملیات میدانی قرار گرفته است.

این آنتن از بستر قابل انعطاف PI استفاده می کند و با چسب صنعتی نصب می شود و آن را برای سازه های دستگاه فشرده مناسب می کند. همه محصولات تحت آزمایش شبیه‌سازی کامل OTA در اتاق‌های anechoic قرار می‌گیرند تا محیط‌های عملیاتی دنیای واقعی را تکرار کنند. سوابق تست VNA و OTA توسط دسته تولید بایگانی می شوند و گزارش های بازرسی در صورت درخواست ارائه می شود.

تعریف فنی حرفه ای

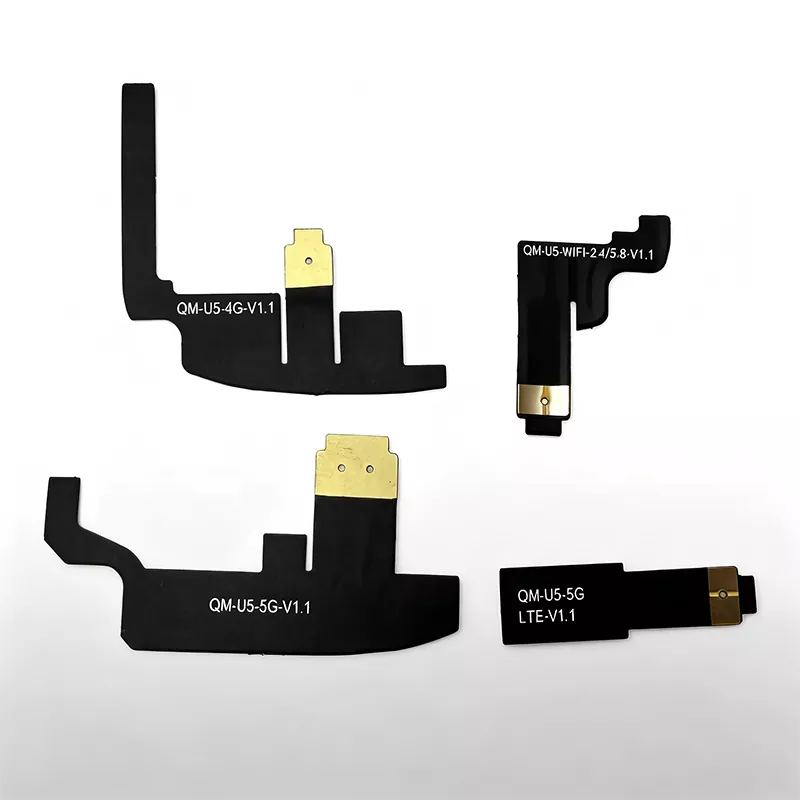

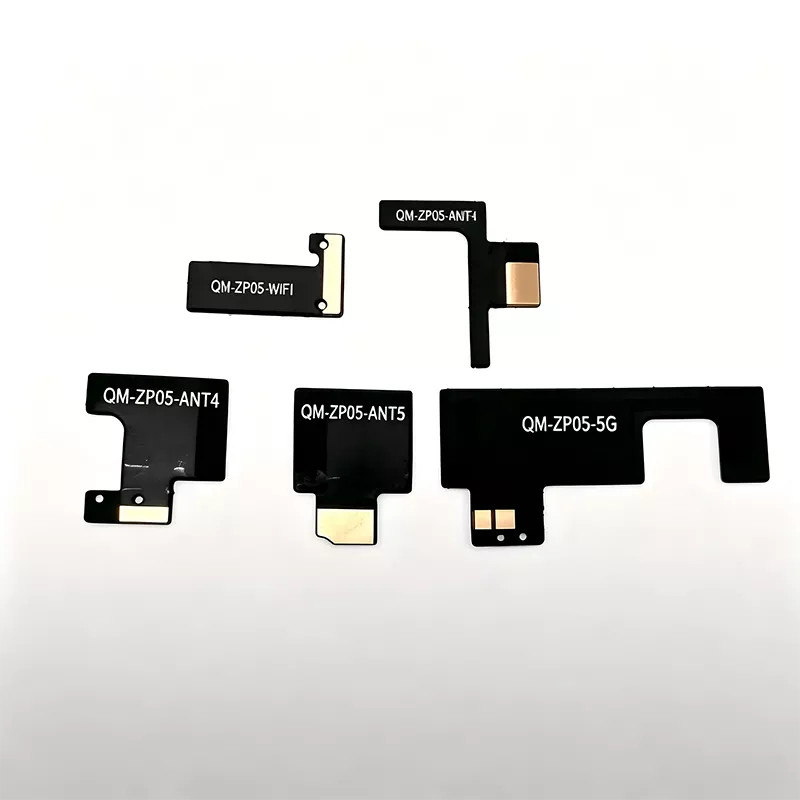

آنتن 4G/5G دوربین فرسوده ما یک آنتن داخلی Sub6G انعطاف پذیر PIFA FPC با باند پهن است. از باندهای LTE B1/B3/B5/B8/B20/B38/B40 و باندهای اصلی 5G Sub6G N41/N78/N79 پشتیبانی می‌کند. این آنتن از یک بستر فیلم PI مقاوم در برابر لرزش، مقاوم در برابر اسپری نمک، با قابلیت خم شدن بالا، ترکیب شده با چسب دو طرفه درجه حرارت بالا و خط تغذیه U.FL/IPEX RF، آن را برای نصب داخلی در دوربین های بدنه ایده آل می کند.

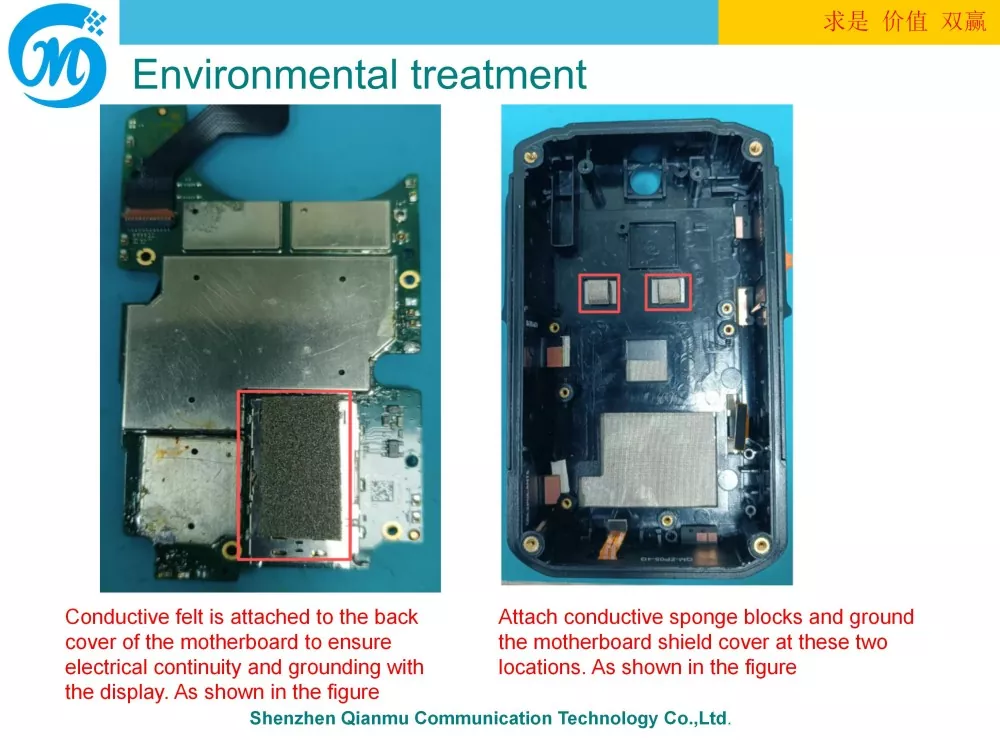

برخلاف آنتن‌های معمولی IoT FPC، فاز طراحی شامل شبیه‌سازی سه‌بعدی تمام سیستم، از جمله پوشش فلزی، باتری لیتیومی، براکت دوربین، پوشش محافظ مادربرد و مدل فانتوم بدن انسان در محیط شبیه‌سازی می‌شود.

از قبل با امپدانس 50Ω در کارخانه تطبیق داده شده و به طور همزمان تحت آزمایش افت، چرخه دما، اسپری نمک و تست قابلیت اطمینان رطوبت قرار گرفته است. این امر حجم کاری یکپارچه سازی سیستم مشتری را کاهش می دهد و چرخه توسعه پروژه های سخت افزاری پلیس را کوتاه می کند.

اصل کامل کار آنتن

کل آنتن از یک رسانای تابشی FPC، یک لایه پشتی چسب صنعتی، یک فیدر کواکسیال U.FL و یک شبکه تطبیق RF تخته اصلی تشکیل شده است که تبدیل دو طرفه امواج الکترومغناطیسی با فرکانس بالا را برای دستیابی به انتقال و دریافت سیگنال سلولی 4G/5G امکان پذیر می کند.

در طول انتقال، ماژول ارتباطی ضبط، جریان های ویدئویی، هشدارهای SOS و داده های مکان را به سیگنال های الکتریکی با فرکانس بالا تبدیل می کند که از طریق کابل کواکسیال به ساختار تشدید FPC منتقل می شود. سپس این سیگنال ها برای تشعشع خارجی به امواج الکترومغناطیسی 4G/5G تبدیل می شوند و اطلاعات شواهدی را به ایستگاه پایه ارسال می کنند.

در طول دریافت، آنتن امواج الکترومغناطیسی را از ایستگاه پایه می گیرد و آنها را به سیگنال های الکتریکی تبدیل می کند، که سپس برای تکمیل فرمان زمان بندی و دریافت پارامتر از راه دور به ماژول ارسال می شود.

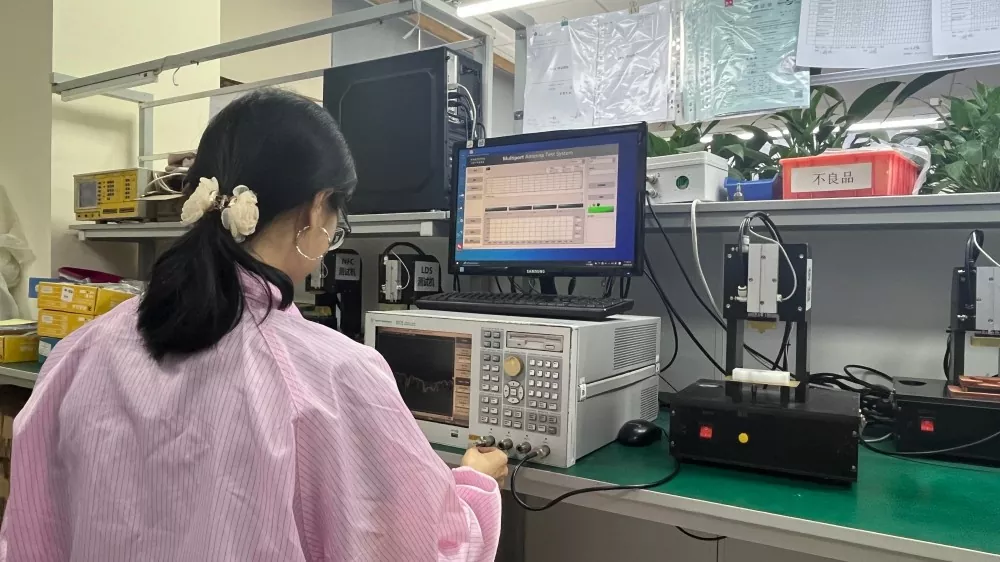

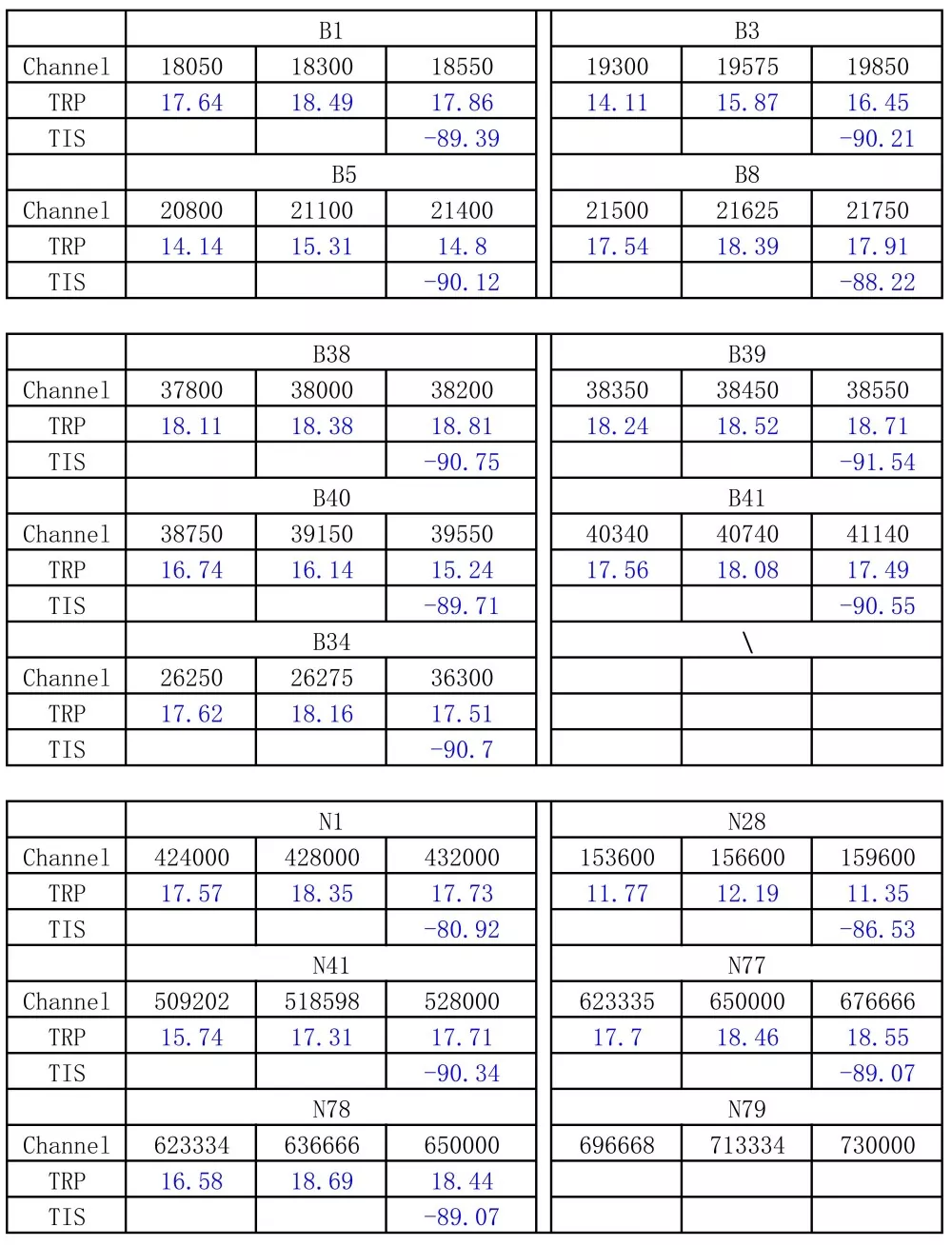

برای جبران تلفات RF ناشی از پوشیدن بر روی پشت انسان، عملکرد از طریق شبیه‌سازی در یک محفظه آنکوئیک با استفاده از مدل فانتوم بدن انسان افزایش می‌یابد که منجر به بهبود حساسیت دریافت TIS 22.8 دسی بل در مقایسه با آنتن‌های FPC معمولی می‌شود. در شرایط پوشیدن شبیه سازی شده، راندمان یک آنتن استاندارد برای LTE B8 تنها 40.46٪ است، در حالی که آنتن Qianmu برای فرکانس پایین LTE ≥52٪ و برای 5G N78 ≥47٪ است. هر دسته تحت نمونه‌برداری و آزمایش مجدد با VNA قرار می‌گیرد و منحنی‌های آزمایش و سوابق تولید برای تأیید مشتری بایگانی می‌شوند.

دستگاه ها و لوازم جانبی سازگار

سازگار با دستگاه های پایانی

1. امنیت عمومی و پلیس راهنمایی و رانندگی 4G/5G دوربین بدنه اجرای قانون با کیفیت بالا

2. دوربین بدنه برای مجموعه شواهد سمعی و بصری مدیریت شهری، اداره راه و آتش نشانی

3. ضبط کننده قانون اجرای قانون ذاتاً ایمن ضد انفجار برای صنایع شیمیایی و معدنی

4. پاور بازرسی پایانه ضبط سرباز تک

5. دستگاه اجرای قانون سرباز 4G/5G صادرات خارج از کشور

ماژول ارتباطی سازگار

- ماژول ارتباطی 4G LTE Cat.1 / Cat.4 ماژول ارتباط داخلی/وارداتی 5G زیر 6 گیگاهرتز ماژول ارتباطی یکپارچه چند حالته 4G+5G+WiFi

مواد تهیه شده در کارخانه برای تولید

کابل های کواکسیال U. FL/IPEX با طول های مختلف، صفحات فولادی تقویت کننده، و پشتی چسب صنعتی مقاوم در برابر نمک با دمای بالا. طول کابل قابل تنظیم و مشخصات کانکتور بر اساس طراحی مادربرد برای به حداقل رساندن پردازش ثانویه برای مشتریان.

مشخصات فنی

راهنمای خرید و انتخاب آنتن

1. به جای تکیه بر پارامترهای فضای آزاد، روی داده‌های اندازه‌گیری در دنیای واقعی از دستگاه‌های کامل پوشیده شده روی بدن تمرکز کنید. برگه‌های اطلاعات سازنده معمولی اندازه‌گیری‌های گرفته‌شده بر روی تخته‌های خالی را ارائه می‌کنند. پس از نصب در محفظه دستگاه و فرسوده شدن، عملکرد به طور قابل توجهی کاهش می یابد. هنگام خرید، همیشه گزارشات تست VNA/OTA تمام سیستم را درخواست کنید و صرفاً به مشخصات نظری اتکا نکنید.

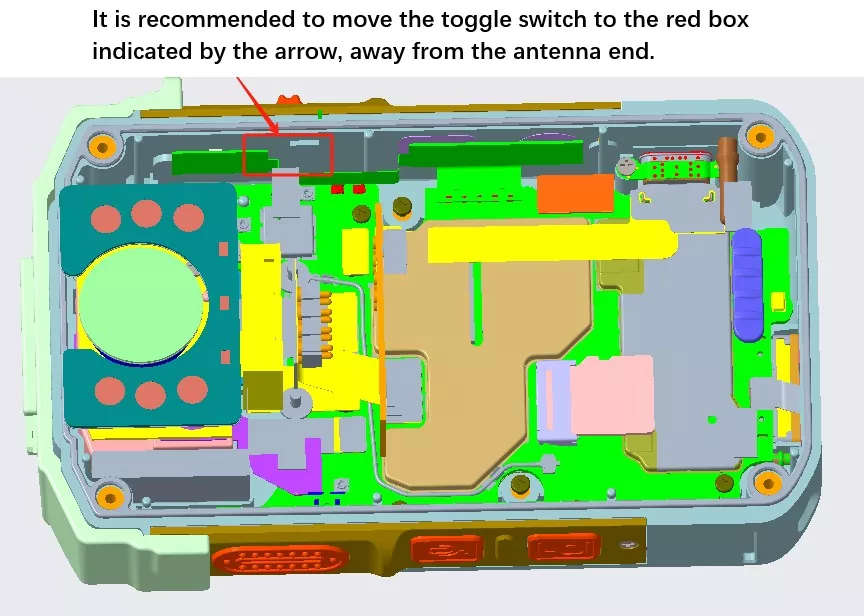

2. اولویت انتخاب یک کارخانه منبع با تجربه در تولید انبوه تجهیزات نیروی انتظامی تک سرباز. چالش‌های دستگاه‌های تک سرباز در برخورد با تداخل بدنه‌ها و باتری‌های فلزی، سایش بدن انسان و محیط‌های خشن نهفته است. کارخانه هایی با تجربه پروژه قبلی می توانند توصیه های اولیه ساختاری و PCB را ارائه دهند و نیاز به اصلاح قالب و کار مجدد را کاهش دهند.

3. بین باندهای فرکانس داخلی و بین المللی تمایز قائل شوید و استانداردهای تست قابلیت اطمینان را به وضوح تعریف کنید. برای پروژه های داخلی، LTE B1/B3/B5/B8/B20 و 5G N41/N78/N79 را تأیید کنید. برای پروژه های صادراتی، باندهای فرکانسی مربوطه را در خارج از کشور تأیید کنید. نیاز به تکمیل آزمایش‌های نمونه‌برداری قطره، نمک پاشی و دمای بالا/پایین است. آنتن های درجه مصرف کننده نمی توانند الزامات عملیات میدانی پلیس را برآورده کنند.

4. برای خدمات فنی RF ارزش قائل شوید و از مقایسه صرف قیمت اجتناب کنید. توسعه پروژه اغلب با تداخل، انحراف فرکانس و عملکرد ضعیف پوشیدن مواجه می شود. واسطه ها فاقد قابلیت های فنی RF هستند. تولیدکنندگانی را که می‌توانند توصیه‌های طرح‌بندی را ارائه کنند و به عیب‌یابی خرابی‌های کامل سیستم کمک کنند، اولویت بندی کنید.

چرا ارتباطات Shenzhen Qianmu را انتخاب کنید؟

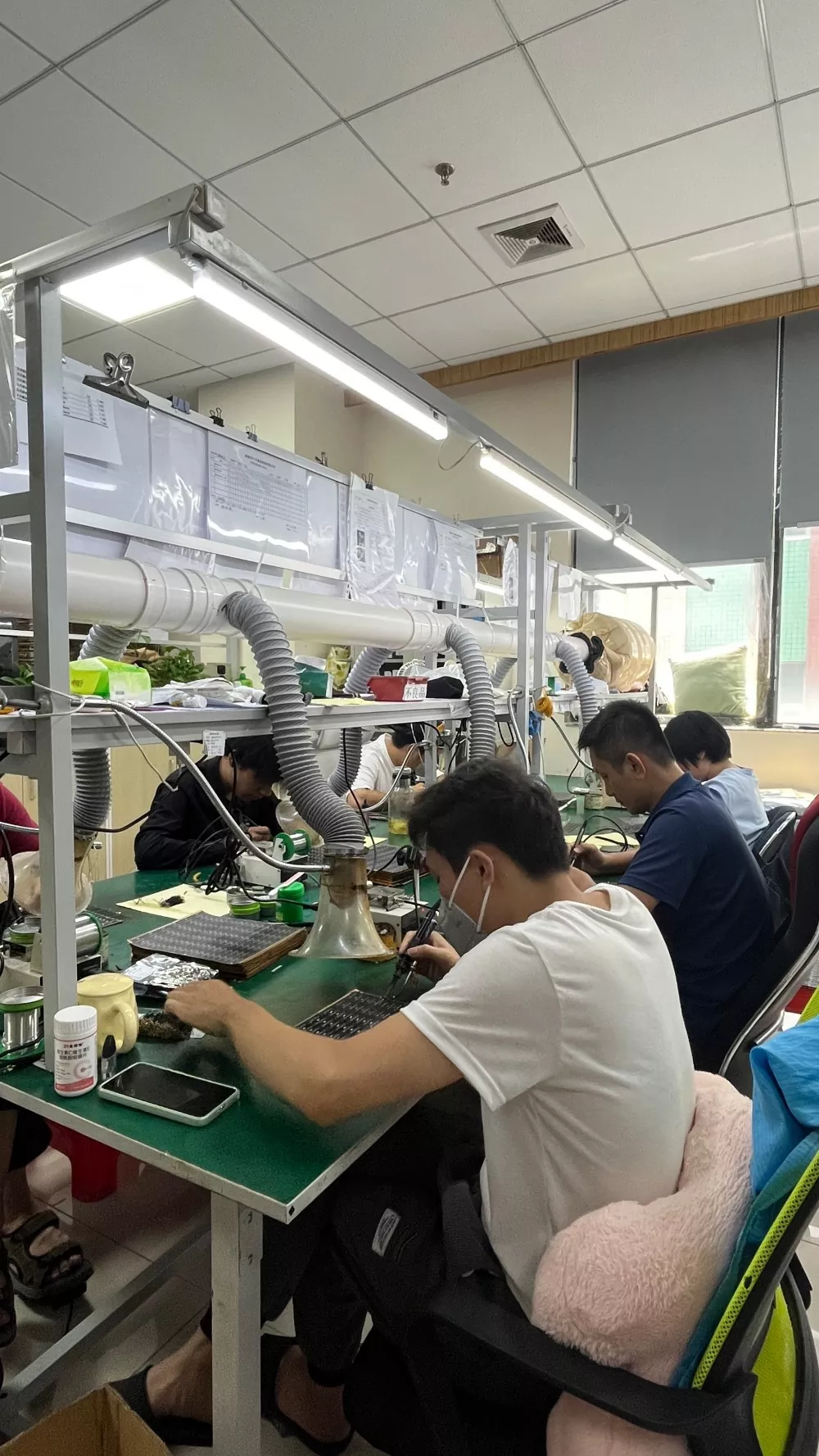

1. عرضه مستقیم از کارخانه منبع بدون علامت گذاری واسطه. خط تولید داخلی برش FPC، تقویت، پشتیبان چسب و بازرسی کامل الکتریکی را انجام می دهد. قیمت گذاری رقابتی برای سفارشات عمده، تامین چارچوب بلند مدت پشتیبانی شده، مناسب برای پروژه های مناقصه تدارکات پلیس.

2. متخصص در تجهیزات سربازان انفرادی، ما عمیقاً در مراحل اولیه تحقیق و توسعه درگیر بوده ایم و تجربه گسترده ای در تولید انبوه و استقرار دوربین های مختلف بدنه و پایانه های تک سرباز داریم. برای پروژه‌های جدید، می‌توانیم طرح‌های سه‌بعدی را دریافت کنیم، راه‌حل‌های طرح آنتن و محدودیت فاصله را ارائه دهیم، از نقص‌های طراحی جلوگیری کنیم و هزینه‌های اصلاح قالب را کاهش دهیم.

3. سفارشی سازی OEM/ODM انعطاف پذیر از برش FPC نامنظم، طول فیدر، مشخصات اتصال دهنده و تنظیم دقیق باند فرکانس پشتیبانی می کند. تحویل نمونه استاندارد ظرف 35 روز کاری.

4. قابلیت‌های کامل پشتیبانی تجارت خارجی [تصویر: مجموعه اسناد گواهی (CE، FCC، RoHS، ISO)] این شرکت دارای حقوق مستقل واردات و صادرات و دارای مجموعه کاملی از صلاحیت‌ها است. ما می‌توانیم مشخصات فنی انگلیسی و گزارش‌های آزمایشی را ارائه کنیم، از شرایط تجارت FOB شنژن پشتیبانی کنیم و با ارائه‌دهندگان و خریداران راه‌حل‌های امنیتی خارج از کشور ارتباط برقرار کنیم.

5. پشتیبانی فنی پس از فروش یکپارچه: در صورت وجود ناهنجاری سیگنال 4G/5G در کل دستگاه، مهندسان RF به شناسایی علت اصلی (آنتن، ساختار یا ماژول) بدون انتساب عجولانه مشکل به مشکلات آنتن کمک خواهند کرد. همکاری فنی مستمر در طول مراحل آزمایش نمونه، تولید آزمایشی و تولید انبوه ارائه می شود.

سوالات متداول

Q1: آیا می توان آنتن Body Worn Camera 4G/5G را با ماژول Wi-Fi به اشتراک گذاشت؟

پاسخ: این آنتن برای باندهای سلولی 4G LTE/5G Sub6G طراحی شده است. اگر به عملکرد Wi-Fi نیاز است، توصیه می شود یک آنتن Wi-Fi جداگانه پیکربندی کنید، زیرا اشتراک گذاری یک آنتن ممکن است باعث تداخل و کاهش عملکرد ارتباطات سلولی شود.

Q2: دوربین پوشیده از بدن دارای یک حفره داخلی نامنظم است. آیا آنتن از برش سفارشی برای تناسب با چنین اشکالی پشتیبانی می کند؟

A: از برش سفارشی پشتیبانی می کند. مشتری نقشه‌های سه‌بعدی بدنه را ارائه می‌کند و ما فضای موجود را برای پیشنهاد طراحی شکل، نمونه‌سازی کامل و انجام آزمایش در دنیای واقعی بر روی تناسب کامل دستگاه ارزیابی می‌کنیم.

Q3: آیا راه های دیگری برای ایمن سازی آنتن FPC به جز استفاده از پشتیبان چسب وجود دارد؟

A: برای تولید انبوه دوربین های بدنه با بدنه فشرده، چسباندن چسب صنعتی روش اصلی است. اتصال دهنده های ZIF فضای قابل توجهی را اشغال می کنند و به ندرت مورد استفاده قرار می گیرند. بستن پیچ روی ناحیه هادی آنتن اکیداً ممنوع است، زیرا ممکن است به آنتن آسیب برساند و در هنگام ضربه منجر به خرابی شود.

Q4: آیا سیگنال ضعیف 4G/5G در دوربینی که از بدن استفاده می کند همیشه به دلیل مشکلات کیفیت آنتن است؟

پاسخ: نه لزوما. بیشتر مشکلات سیگنال ناشی از فاصله ناکافی، نزدیک بودن آنتن ها به منابع تداخل فلزی، شل بودن کانکتورها یا عدم شبیه سازی بدن انسان است. مهندسان می توانند شرایط عملیاتی را برای شناسایی دقیق علت اصلی مشکل بازتولید کنند.

Q5: آیا ممیزی کارخانه پشتیبانی می شود؟ آیا می توان مدارک صلاحیت را به اشخاص ثالث ارائه کرد؟

A: ممیزی کارخانه در محل پس از قرار ملاقات پشتیبانی می شود. نسخه های الکترونیکی ISO، RoHS، CE، FCC، و گزارش های آزمایش دسته ای در دسترس هستند. برای مناقصه تدارکات پلیس، نسخه های کاغذی مهر شده را می توان تهیه کرد.
