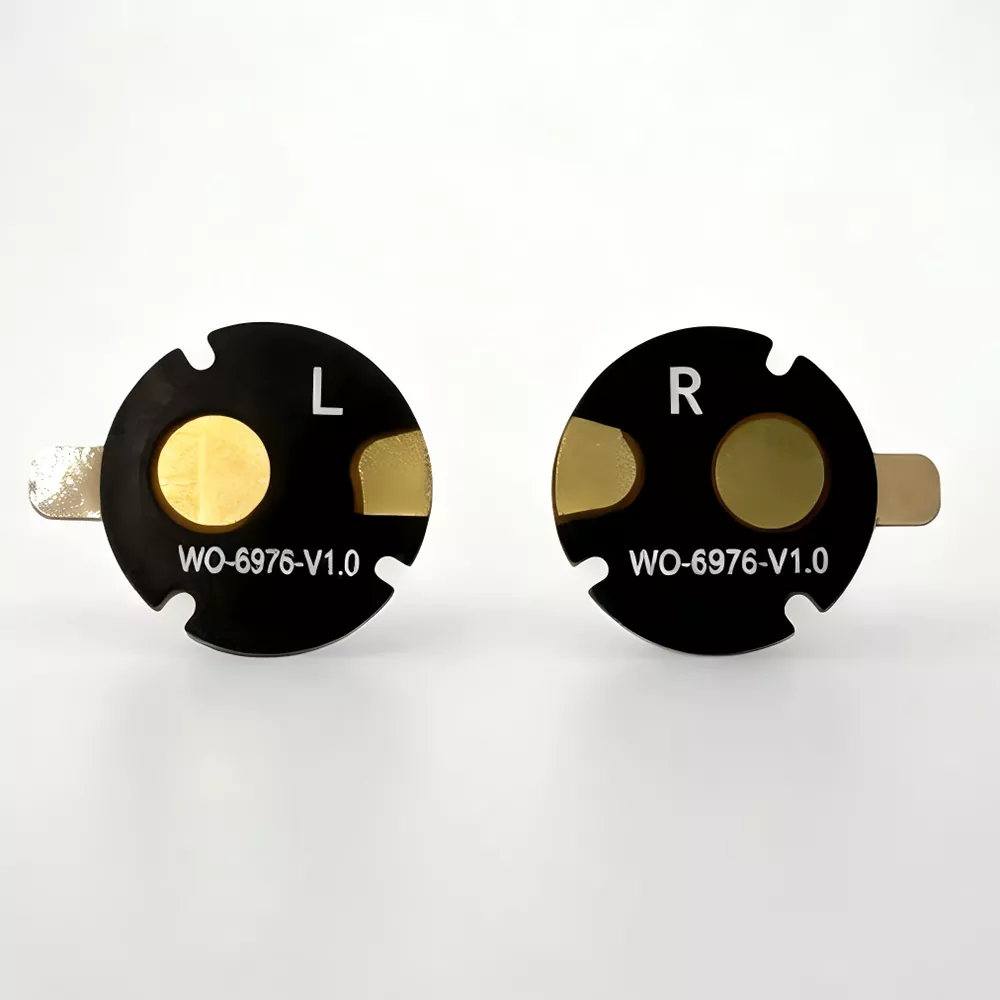

آنتن‌های هدفون انعطاف‌پذیر اجزای فرستنده گیرنده RF مینیاتوری هستند که از بسترهای انعطاف‌پذیر PI/LCP به عنوان پایه استفاده می‌کنند، با الگوهای تابشی رسانا که از طریق اچ کردن شکل می‌گیرند. آنها به طور خاص برای هدفون‌های بلوتوث TWS، هدفون‌های بی‌سیم روی گوش، و هدفون‌های هدایت استخوانی با حفره‌های داخلی فشرده طراحی شده‌اند. برخلاف آنتن‌های PCB سفت و سخت یا فنری، آنتن‌های هدفون انعطاف‌پذیر انعطاف‌پذیری عالی و پروفایل‌های فوق‌العاده نازک را ارائه می‌دهند و آنها را قادر می‌سازد تا با دیواره‌های داخلی بدنه گوشی، کناره‌های باتری و ساقه‌های گوش با شکل نامنظم مطابقت داشته باشند. این به طور موثر چالش هایی مانند فضای محدود حفره و انسداد سیگنال ناشی از سازه های فلزی را برطرف می کند.

Shenzhen Qianmu Communication Technology Co., Ltd.، به عنوان یک تولید کننده آنتن در شنژن، به آزمایشگاه RF داخلی خود برای اصلاح مداوم راه حل های طراحی آنتن هدفون متکی است و به عنوان یک تامین کننده قابل اعتماد برای برندهای مختلف هدفون عمل می کند.

اصل کار

آنها اساسا اجزای تشعشع RF مسطح مینیاتوری هستند. سیگنال‌های الکتریکی با فرکانس بالا از ماژول صوتی بی‌سیم به مدار تابشی آنتن منتقل می‌شوند که از طریق القای الکترومغناطیسی آنها را به امواج الکترومغناطیسی تبدیل می‌کند. به طور همزمان، آنتن امواج الکترومغناطیسی بلوتوث خارجی را می گیرد و آنها را به سیگنال های الکتریکی برای انتقال به تراشه کنترل اصلی تبدیل می کند و امکان انتقال دو طرفه داده های صوتی را بین گوشی های هوشمند و هدفون فراهم می کند. برای بهینه‌سازی عملکرد در سناریوهای استفاده از هدفون، ما نقطه تغذیه آنتن و طراحی تطبیق زمین را برای کاهش افت جذب سیگنال ناشی از سر انسان اصلاح کرده‌ایم. مورد آزمایش واقعی: برای همان هدفون TWS، جایگزینی آنتن فنری استاندارد با آنتن هدفون انعطاف‌پذیر Qianmu ما، فاصله اتصال پایدار از طریق دیوار را از 3.2 متر به 6.1 متر افزایش داد و احتمال قطع اتصال را تا 72 درصد کاهش داد (داده‌های آزمایش جمع‌آوری‌شده در محفظه آنکوئیک با گزارش‌های تست سایش واقعی در دسترس است).

لیست دستگاه های سازگار

این آنتن هدفون انعطاف پذیر به طور گسترده با پایانه های صوتی بی سیم مختلف سازگار است:

1. هدفون‌های بلوتوث بی‌سیم واقعی TWS (داخل گوش، نیمه داخل گوش)

2. هدفون بلوتوث آویزان گوش با پشت باز، هدفون رسانایی هوا

3. هدفون بی سیم هدایت استخوانی، هدفون بلوتوث بند گردن

4. هدفون دریافت کننده صوتی کمکی، هدفون بی سیم به سبک سمعک

5. هدفون جمع و جور هدست قابل حمل بی سیم با راه حل تعدیل داخلی

نکات کلیدی فروش

1. فوق العاده نازک و انعطاف پذیر، طراحی شده برای تناسب با انباشته شدن شدید هدفون ها

موجود در ضخامت های 0.12-0.3 میلی متر، با حداقل شعاع خمشی ≤1.5 میلی متر، ده ها هزار چرخه فلکس را بدون ترک خوردگی یا لایه لایه شدن مس پشتیبانی می کند. می‌توان آن را به پایه‌های گوشی، کناره‌های باتری یا دیواره‌های داخلی منحنی محفظه‌ها چسباند که نیاز به مناطق تخت PCB را از بین می‌برد و به مهندسان سازه کمک می‌کند تا اندازه گوشی را کاهش دهند.

عکس واقعی: تست خمش چند زاویه آنتن در زمان واقعی

2. عملکرد RF پایدار قطع و تاخیر را کاهش می دهد

تیم Qianmu Communications RF شبیه سازی تطبیق امپدانس را زودتر از موعد مقرر انجام داد و به آنتن هدفون VSWR ≤1.8 و بازده تابش سیگنال بالا دست یافت. این به طور موثری تضعیف سیگنال ناشی از انسداد سر در هنگام سایش را کاهش می‌دهد و لکنت صدا را در حالات دویدن و رفت‌وآمد کاهش می‌دهد.

3. مجهز به پشتی چسب با درجه حرارت بالا برای مونتاژ خودکار آسان

پشت آنتن دارای چسب دو طرفه مقاوم در برابر درجه حرارت بالا است که امکان اتصال سریع و مطمئن با جدا کردن لایه محافظ را فراهم می کند - بدون نیاز به گیره یا پیچ. این طرح برای مونتاژ سریع در خطوط تولید کارخانه ایده آل است و زمان کار را در حین نصب کاهش می دهد.

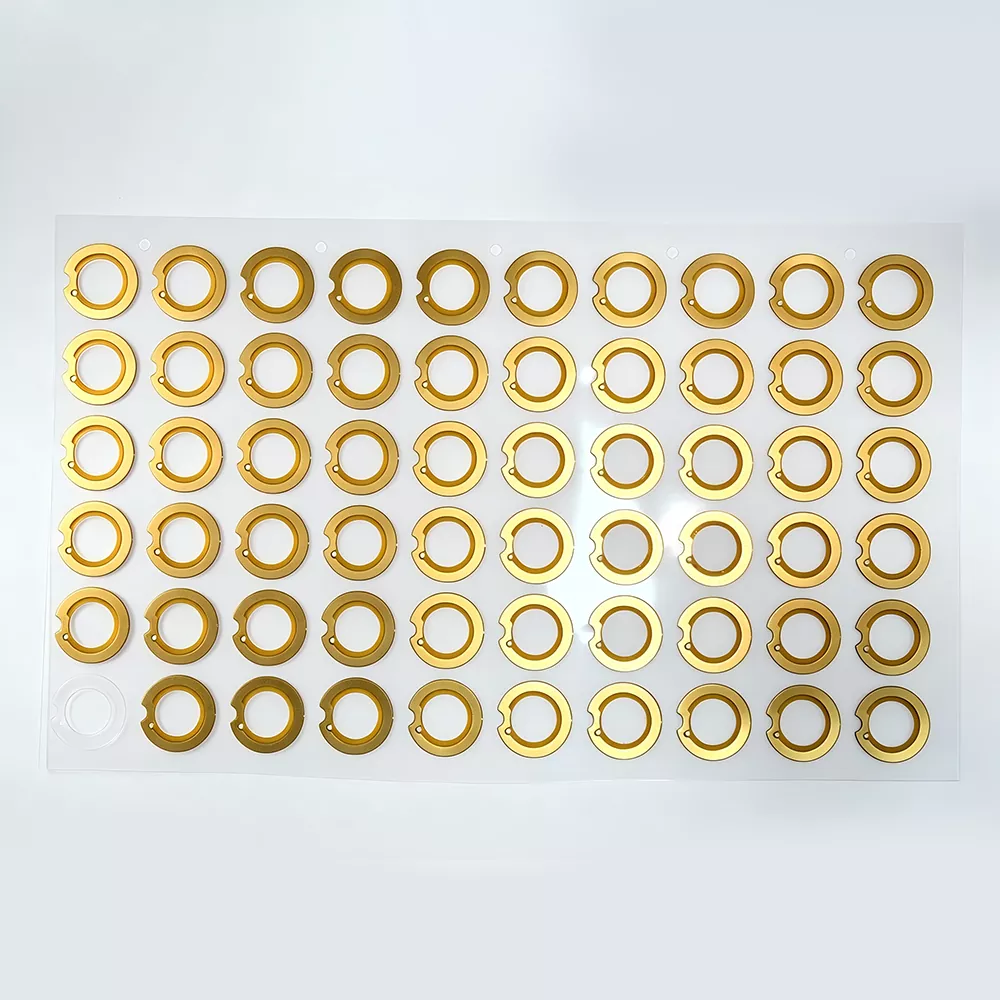

4. سفارشی سازی بالا (مزیت تامین مستقیم کارخانه)

به‌عنوان تولیدکننده آنتن هدفون در چین، ما از سفارشی‌سازی 外形轮廓 (外形)، تنظیم باند فرکانس (عمدتاً بلوتوث 2.4 گیگاهرتز، قابل ارتقا)، طول سرب، نوع ترمینال (U.FL، کنتاکت‌های قلع‌شده)، و مواد زیرلایه (PI برای درجه اقتصادی / LCP) پشتیبانی می‌کنیم. ما تولید نمونه برای دسته های کوچک و جدول زمانی قابل اعتماد تحویل را برای سفارشات با حجم بالا ارائه می دهیم.

5. کنترل کیفیت دقیق، سازگاری بالا

هر دسته از آنتن‌های گوشی تحت نمونه‌برداری و آزمایش در یک محفظه آنکوئیک RF، و همچنین تست‌های چرخه‌ای با دمای پایین و پیری خمشی قرار می‌گیرند، که تغییرات عملکرد دسته‌ای را حذف می‌کند و آنها را برای تولید انبوه بلندمدت هدفون‌های برند مناسب می‌سازد.

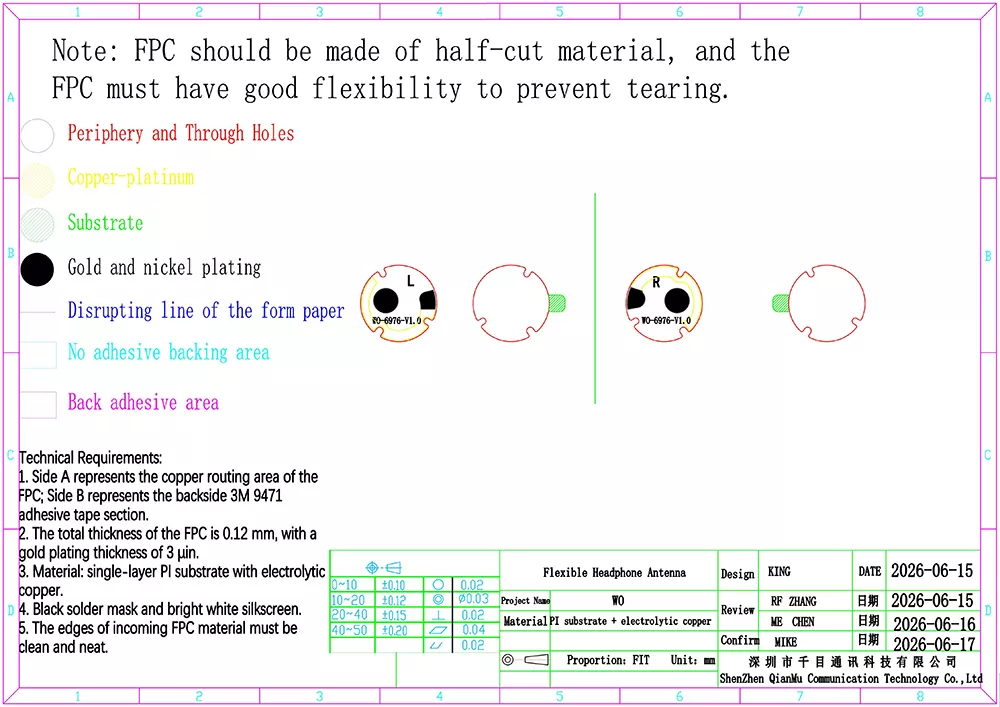

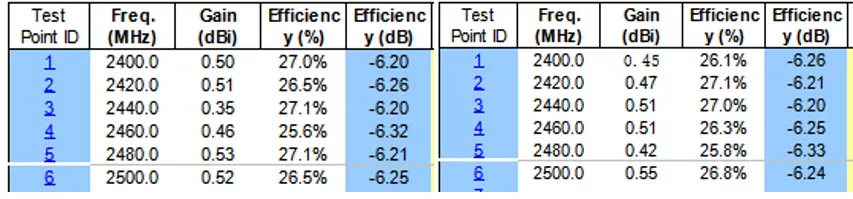

مشخصات فنی

آنتن هدفون انعطاف پذیر در مقابل راه حل های رایج آنتن در صنعت

بسیاری از تولیدکنندگان هدفون هنگام انتخاب آنتن‌هایی که بین آنتن‌های فنری، آنتن‌های PCB سفت و سخت و آنتن‌های سرامیکی پاره شده‌اند، مشکل دارند. بر اساس آزمایش در دنیای واقعی در هزاران پروژه هدفون، ما یک مقایسه واضح و شهودی را گردآوری کرده‌ایم:

اگر هدفون‌های شما فضای داخلی محدودی دارند، شکل بدنه‌شان نامنظم است یا در تولید انبوه نیاز به ثبات بالایی دارند، آنتن هدفون انعطاف‌پذیر راه‌حل بهینه است. به عنوان یک سازنده اصلی مستقر در شنژن، Qianmu Communications می تواند به سرعت طراحی آنتن را مطابق با نمونه اولیه شما بهینه کند.

تجهیزات تست محفظه آنکوئیک RF

نحوه انتخاب آنتن هدفون انعطاف پذیر مناسب

بسیاری از مهندسان تهیه هدفون معمولاً هنگام انتخاب مدل اشتباه می کنند. بر اساس سال ها تجربه خدمات تامین کننده، در اینجا چهار معیار اصلی انتخاب وجود دارد:

1. تأیید فضای داخلی موجود در گوشی را اولویت بندی کنید و نقشه های سه بعدی از طول، عرض، ارتفاع و ساختار حفره ارائه دهید. ما حداکثر ابعاد آنتن و مناطق خمش مجاز را ارزیابی خواهیم کرد. مستقیماً آنتن‌های استاندارد خارج از قفسه را خریداری نکنید، زیرا این امر به احتمال زیاد منجر به عملکرد ضعیف سیگنال می‌شود.

2. اهداف استفاده از محیط زیست را به وضوح تعریف کنید. برای محصولاتی که هدفون‌های ورزشی و فضای باز را هدف قرار می‌دهند، نسخه‌های بهینه‌شده برای مقاومت در برابر خمش و مقاومت در برابر لرزش را انتخاب کنید. برای محصولات صادراتی، الزامات گواهی زیست محیطی بازار هدف را از قبل تأیید کنید.

3. به خدمات پشتیبانی تنظیم RF توجه کنید — صرف خرید یک آنتن هدفون انعطاف پذیر، قابلیت استفاده را تضمین نمی کند! بدون تطبیق و تنظیم مناسب آنتن، حتی بهترین مواد نیز می‌توانند منجر به تاخیر در عملکرد شوند. به جای یک واسطه، سازنده ای را انتخاب کنید که دارای مهندسان داخلی RF باشد.

4. قبل از ثبت سفارش رسمی یک نمونه برای آزمایش برای ما ارسال کنید. ما نمونه اولیه آنتن را برای آزمایش در محل توسط مشتری تولید خواهیم کرد. تولید انبوه تنها پس از آزمایش موفقیت آمیز آغاز می شود و خطرات توسعه را به حداقل می رساند.

سوالات متداول

Q1: آیا آنتن هدفون از اندازه سفارشی پشتیبانی می کند؟

A: بله، ما از سفارشی سازی پشتیبانی می کنیم. به عنوان یک کارخانه، ما می توانیم ابعاد خارجی، طول سرب و نوع ترمینال را با توجه به ساختار داخلی هدفون قالب و سفارشی کنیم. شما می توانید نقشه های 2D/3D ارائه دهید و ما طرح را ارزیابی کرده و نمونه تولید می کنیم.

Q2: حداقل مقدار سفارش (MOQ) برای آنتن های گوشی چقدر است؟

A: آنتن های گوشی استاندارد موجود در انبار با MOQ کم. نمونه های سفارشی موجود در مقادیر کم و MOQ برای سفارشات تولید انبوه قابل مذاکره است. برای پرس و جو با تیم فروش ما تماس بگیرید.

Q3: آیا می توانید یک گزارش آزمایش RF آنتن ارائه دهید؟

ج: بله. هر دسته از محصولات با داده‌های تست کارخانه همراه است، و ما همچنین می‌توانیم گزارش‌های بازرسی شخص ثالث را در صورت درخواست مشتری ارائه کنیم و از قابلیت ردیابی کامل اسناد اطمینان حاصل کنیم.

Q4: آیا آنتن هدفون با ماژول بلوتوث 5.3 سازگار است؟

A: کاملا سازگار است. آنتن هدفون انعطاف‌پذیر در باند استاندارد 2.4G ISM کار می‌کند و با کل سری ماژول‌های صوتی بلوتوث 5.0/5.1/5.2/5.3 سازگار است.

Q5: چه اسنادی را می توان برای صادرات محصول ارائه کرد؟

A: ما می توانیم پیش فاکتورها، لیست های بسته بندی، گزارش های RoHS و CE، مجوزهای تجاری و سایر اسناد را برای برآوردن الزامات ترخیص کالا از گمرک در کشورهای مختلف ارائه دهیم.
