آنتن وای فای هدفون

آنتن WiFi هدفون یک آنتن ارتباطی بی‌سیم جمع‌وجور و بسیار سازگار است و به عنوان سخت‌افزار اصلی هدفون را قادر می‌سازد تا به وای‌فای متصل شود، صدای با وضوح بالا را به‌صورت بی‌سیم منتقل کند، به‌روزرسانی‌های سیستم‌افزار مبتنی بر ابر را انجام دهد و به همگام‌سازی صوتی و تصویری با تأخیر کم دست یابد. برخلاف آنتن‌های خارجی معمولی یا آنتن‌های بلوتوث استاندارد، این آنتن وای‌فای هدفون اختصاصی به‌طور خاص برای محدودیت‌های فضایی محدود هدفون‌های روی گوش، محافظ بدنه فلزی، سایش نزدیک که باعث انسداد سیگنال می‌شود و محیط‌های سیگنال داخلی پیچیده بهینه شده است. دارای ضریب شکل کوچکتر، قابلیت ضد تداخل قوی تر و عملکرد برتر در نفوذ سیگنال است.

به‌عنوان یک تولیدکننده باتجربه آنتن وای‌فای هدفون، از رویکرد عمومی و یک‌اندازه برای طراحی آنتن فاصله گرفته‌ایم. در عوض، ما بر روی موارد استفاده منحصر به فرد از دستگاه های هدفون تمرکز می کنیم و راه حل های آنتن اختصاصی سبک، بسیار سازگار و پایدار را توسعه می دهیم. این محصولات به طور موثر مشکلات رایج صنعت مانند قطع اتصال، تاخیر، اعوجاج صدا و قدرت سیگنال ضعیف را که معمولاً با آنتن‌های استاندارد هدفون مواجه می‌شوند، حل می‌کنند. آنتن‌های ما به‌طور گسترده‌ای با انواع دستگاه‌ها، از جمله هدفون‌های صوتی و تصویری مصرف‌کننده، هدست‌های بازی esports، هدفون‌های حذف‌کننده نویز تجاری و هدفون‌های شنیداری آموزشی سازگار هستند.

اصل کار اصلی

اصل کار اصلی آنتن وای فای هدفون مبتنی بر فناوری تبدیل امواج الکترومغناطیسی RF و اصول تطبیق تشدید است که با مدار RF دستگاه هدفون برای رسیدن به انتقال سیگنال دو طرفه یکپارچه می شود. راندمان بالا، مصرف انرژی کم، پایداری و قابلیت ضد تداخل قوی را در طول عملیات تضمین می کند. فرآیند کار از دو ماژول اصلی تشکیل شده است: انتقال سیگنال و دریافت سیگنال، دارای اصول روشن، فناوری بالغ، و عملکرد دقیق قابل تأیید.

1. اصل انتقال سیگنال: برد اصلی هدفون داده های صوتی و دستورات کنترلی را به سیگنال های الکتریکی با فرکانس بالا تبدیل می کند که از طریق یک مدار امپدانس دقیقاً منطبق به آنتن وای فای هدفون منتقل می شود. در داخل آنتن، یک ساختار تشدید میکرو نواری چند لایه، سیگنال‌های الکتریکی را به امواج الکترومغناطیسی دو باند 2.4 گیگاهرتز/5 گیگاهرتز تبدیل می‌کند و به صورت همه‌جهت تابش می‌کند تا تبادل داده‌های بی‌سیم بین گوشی‌ها و روترها، رایانه‌ها یا دستگاه‌های تلفن همراه را امکان‌پذیر کند.

2. اصل دریافت سیگنال: سیگنال های امواج الکترومغناطیسی وای فای که از دستگاه های خارجی ساطع می شود، به طور کامل توسط آنتن وای فای گوشی ضبط می شود. این سیگنال ها از یک حفره تشدید در آنتن عبور می کنند که باند فرکانسی مربوطه را فیلتر کرده و تداخل نویز را حذف می کند. سپس امواج الکترومغناطیسی دوباره به سیگنال‌های الکتریکی با فرکانس بالا تبدیل می‌شوند و به تراشه رمزگشایی گوشی منتقل می‌شوند، جایی که دستورات صوتی و داده‌ها دریافت و رمزگشایی می‌شوند.

ما طرح فاصله آنتن و روش پلاریزاسیون را برای رسیدگی به مشکلات محافظ سیگنال ناشی از هدبندهای فلزی، باتری ها و درایورهای صوتی در هدفون بهینه کردیم. این آنتن را قادر می‌سازد تا راندمان تشعشع بالا را حتی در یک محفظه فشرده و محصور حفظ کند و به نرخ تلفات سیگنال اندازه‌گیری شده کمتر از 8 درصد دست یابد که به طور قابل‌توجهی بهتر از معیارهای استاندارد آنتن صنعتی است.

محدوده دستگاه سازگار

به‌عنوان یک تامین‌کننده حرفه‌ای آنتن‌های وای‌فای هدفون، محصولات ما سازگاری بسیار خوبی را ارائه می‌کنند و از 99 درصد هدفون‌های بی‌سیم بیش‌گوشی موجود در بازار پشتیبانی می‌کنند. آنها طیف گسترده ای از سناریوها و دسته های دستگاه را پوشش می دهند. مدل های سازگار در زیر لیست شده اند:

• هدست بازی: از شبکه WiFi 6 با تاخیر کم پشتیبانی می کند، سازگار با رایانه شخصی و دستگاه های بازی کنسول برای صدا و تصویر همگام شده

• هدفون های صوتی و تصویری با کیفیت بالا: هدفون های بی سیم HiFi خانگی، هدفون های صوتی و تصویری حذف کننده نویز، و هدست های سازگار با سینمای خانگی

• هدفون اداری تجاری: هدست های بی سیم برای جلسات از راه دور، هدفون های اداری حذف نویز، و هدفون های طراحی شده برای کلاس های آنلاین

• هدست آموزشی: هدفون آموزشی پردیس لیسنینگ، هدست بی سیم برای آموزش آنلاین

• هدگیر پوشیدنی هوشمند: هدفون هوشمند با اتصال Wi-Fi و هدفون صوتی همهجانبه سازگار با VR

• هدست صنعتی: هدست های بی سیم برای ارتباطات کارگاهی و هدست های وای فای با حذف نویز برای بازرسی تجهیزات

آنتن‌های وای‌فای هدفون سفارشی نیز می‌توانند با توجه به ابعاد مادربرد دستگاه، ساختار شاسی و الزامات باند فرکانس مشتری طراحی شوند و از پیکربندی‌های شخصی مانند اندازه‌های غیر استاندارد، امپدانس‌های خاص و تشعشعات جهت‌دار پشتیبانی کنند و نیازهای تولیدی متنوع تولیدکنندگان مختلف را برآورده کنند.

مزیت تمایز

آنتن های هدفون رایج در بازار اغلب از سیگنال های ضعیف، قطع مکرر، تأخیر بالا، اندازه بزرگ و حساسیت به تداخل رنج می برند. ما به عنوان یک تولید کننده پیشرو آنتن وای فای هدفون، به طور مکرر محصولات خود را برای رسیدگی به این نقاط دردناک صنعت بهینه سازی کرده ایم و پنج مزیت اصلی را ارائه می دهیم – عملکرد در دنیای واقعی به طور قابل توجهی از رقبا بهتر است.

پوشش کامل دو بانده، انتقال بدون درز با تاخیر صفر

1. پشتیبانی از انتقال Wi-Fi دو بانده در فرکانس‌های 2.4 گیگاهرتز و 5 گیگاهرتز، سازگار با پروتکل‌های Wi-Fi 4/5/6. باند 2.4 گیگاهرتز نفوذ دیوار قوی را ارائه می دهد، ایده آل برای استفاده دوربرد خانگی و اداری. باند 5 گیگاهرتز پهنای باند بالاتر و تداخل کمتری را فراهم می‌کند و به تأخیر کم انتقال تصویر و صدا فقط 15 میلی‌ثانیه در آزمایش دنیای واقعی دست می‌یابد - به طور کامل نیازهای مورد نیاز بازی و چند رسانه‌ای با کیفیت بالا را برآورده می‌کند، تاخیر صدا و مشکلات همگام‌سازی صوتی و تصویری را حذف می‌کند.

2. طراحی جمع و جور و باریک، به طور یکپارچه بدون افزودن فشار به دستگاه جا می شود

با استفاده از فناوری ادغام سرامیکی چند لایه LTCC، ضخامت کلی آنتن تنها 0.8 میلی متر است که آن را جمع و جور کرده و به فضای خالی زیادی نیاز ندارد. کاملاً متناسب با فضای داخلی محدود هدفون بدون اشغال قسمت‌هایی برای باتری، مین برد یا درایورهای صوتی است و وزن اضافی به دستگاه اضافه نمی‌کند و تجربه پوشیدن سبک وزن را تضمین می‌کند.

3. قابلیت ضد تداخل عالی و ثبات سیگنال قوی

زاویه تابش آنتن و ساختار محافظ بهینه شده برای جلوگیری از تداخل سیگنال ناشی از پوشش فلزی، باتری لیتیومی و واحد بلندگوی هدفون. در آزمایش‌های دنیای واقعی تحت محیط‌های پیچیده الکترومغناطیسی (مانند اتصال چند دستگاه و سناریوهای روتر متراکم)، نرخ پایداری سیگنال به 99.6٪ رسید، بدون قطع اتصال، پرش فرکانس یا تداخل نویز.

4. مصرف انرژی کم و بهره بالا برای عمر باتری بیشتر

بهره آنتن به 2.5 dBi بهینه شده است، با راندمان تابش ≥92٪، به طور قابل توجهی حساسیت دریافت سیگنال را بهبود می بخشد و در عین حال مصرف انرژی بسیار پایین را حفظ می کند. هدفون های مجهز به این آنتن می توانند در حالت اتصال Wi-Fi عمر باتری را 12 تا 18 درصد افزایش دهند و به طور موثر زمان استفاده از دستگاه را طولانی تر کنند.

5. سازگاری بالا و نصب آسان، تولید انبوه بدون نگرانی

ساختار استاندارد نصب شده روی سطح سازگار با فرآیندهای قرار دادن خودکار SMT، امکان نصب راحت و لحیم کاری پایدار با نرخ بازده بالا تا 99.8٪ را فراهم می کند. از تولید انبوه و عرضه در مقیاس بزرگ پشتیبانی می‌کند، در حالی که پیکربندی پین‌ها، ابعاد و پارامترهای امپدانس قابل تنظیم را برای جا دادن خطوط مختلف تولید هدفون از مارک‌های مختلف ارائه می‌دهد.

مشخصات فنی دقیق

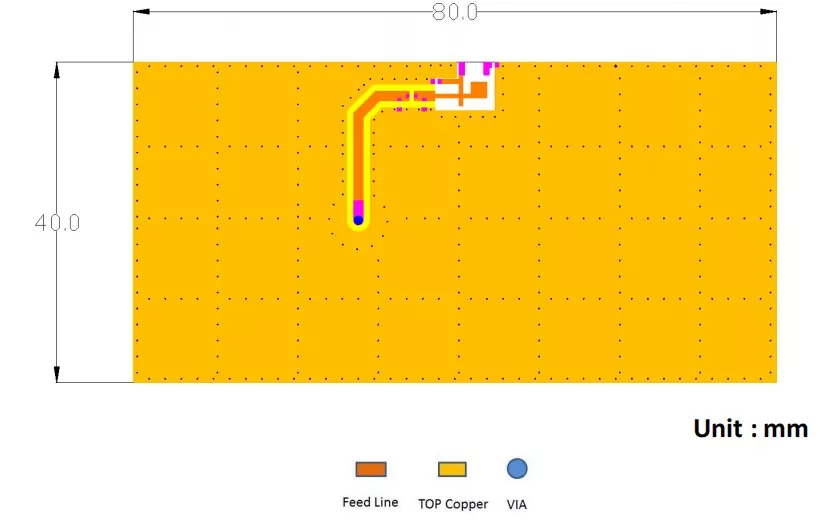

ابعاد تابلوی ارزیابی الگوی PCB توصیه شده

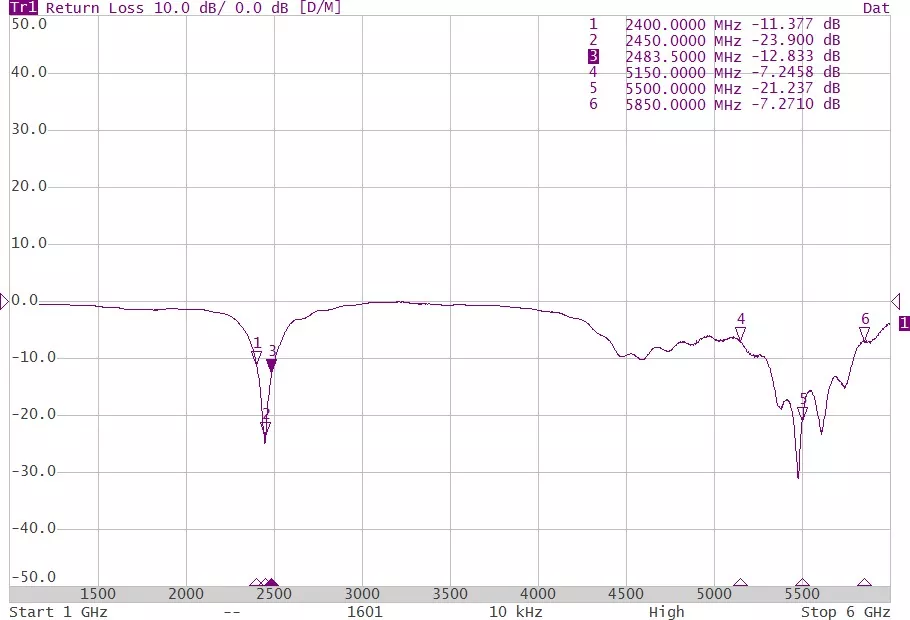

نتایج اندازه گیری ضرر بازده

مزایای محصول در مقایسه با رقبا

راهنمای نصب و استفاده با تصاویر

این آنتن وای فای هدفون دارای طراحی استاندارد شده روی سطح است که با قرار دادن خودکار SMT و لحیم کاری دستی سازگار است. نصب آن آسان است و بسیار سازگار است، با دستورالعمل های نصب واضح و سرراست:

1. آماده سازی قبل از نصب

محل نصب مادربرد هدفون را تمیز کنید تا مطمئن شوید که سطح آن عاری از روغن، گرد و غبار و زباله است. اطمینان حاصل کنید که فضای خالی اطراف مادربرد حداقل 3 میلی متر باشد و از اجزای فلزی، باتری ها و پوشش های محافظ دور باشد تا از تداخل سیگنال جلوگیری شود. ابزارهایی مانند ایستگاه لحیم کاری با دمای ثابت، خمیر لحیم کاری و موچین ضد الکتریسیته ساکن را آماده کنید و تمام عملیات را با احتیاط های مناسب ضد الکتریسیته ساکن انجام دهید.

2. نصب لحیم کاری سطحی

آنتن را دقیقاً با پد از پیش تنظیم شده روی مادربرد تراز کنید و با استفاده از یک موچین ضد الکتریسیته ساکن آن را در جای خود محکم کنید. برای لحیم کاری دستی از یک ایستگاه لحیم کاری با دمای ثابت (با دمای کنترل شده بین 320 تا 350 درجه سانتیگراد) استفاده کنید یا از تجهیزات خودکار SMT برای نصب دسته ای استفاده کنید. پس از لحیم کاری، اتصالات لحیم کاری را بررسی کنید تا مطمئن شوید که پر هستند، بدون لحیم کاری سرد، اتصالات از دست رفته یا پل زدن، که اتصال مدار پایدار را تضمین می کند.

3. تعیین موقعیت و تشخیص

آنتن را در یک قسمت باز از محفظه گوشی قرار دهید، از هدبند فلزی و واحد بلندگو اجتناب کنید. پس از نصب، دستگاه را برای انجام تست سیگنال، بررسی سرعت اتصال WiFi، قدرت سیگنال و پارامترهای تاخیر وصل کنید. هنگامی که هیچ ناهنجاری تشخیص داده نشد، دستگاه می تواند به طور معمول استفاده شود.

4. اقدامات احتیاطی استفاده

در حین نصب، بدنه سرامیکی آنتن را خم نکنید، زیرا ممکن است به ساختار تشدید داخلی آسیب برساند. از نصب قطعات فلزی در اطراف آنتن برای جلوگیری از محافظ سیگنال خودداری کنید. در طول استفاده معمولی، آنتن را از دماهای بالا و محیط های مرطوب دور نگه دارید تا به طور موثر عمر مفید آن را افزایش دهید.

سوالات متداول

Q1: آیا این آنتن وای فای هدفون از WiFi 6 پشتیبانی می کند؟

پاسخ: این محصول کاملاً پشتیبانی می‌شود، با طیف کامل پروتکل‌های WiFi4، WiFi5 و WiFi6 سازگار است، پوشش دو باندی را در فرکانس‌های 2.4 گیگاهرتز و 5 گیگاهرتز ارائه می‌کند و نیازهای اتصال پیشرفته‌ترین هدفون‌های بی‌سیم هوشمند را برآورده می‌کند.

Q2: آیا می توان آنتن را با توجه به ابعاد مادربرد گوشی سفارشی کرد؟

A: پشتیبانی از سفارشی سازی تمام بعدی، از جمله اندازه، نوع پین، پارامترهای امپدانس، زاویه تابش و سازگاری باند فرکانس. تیم تحقیق و توسعه می تواند به سرعت راه حل ها را توسعه دهد و نمونه های اولیه را برای آزمایش بر اساس ساختار تجهیزات مشتری تولید کند.

Q3: مدت ضمانت محصول چقدر است و مسائل کیفیت چگونه رسیدگی می شود؟

پاسخ: تمامی محصولات دارای یک سال گارانتی می باشند. هر واحد قبل از خروج از کارخانه تحت بازرسی کامل قرار می گیرد. در صورت وجود مشکلات کیفی غیرساخته، مشتریان می توانند از تعویض یا تعمیر رایگان بهره مند شوند. برای نقص دسته‌ای، بازپرداخت کامل و مبادله در دسترس است، که حفاظت جامع از حقوق مشتری را در طول فرآیند تضمین می‌کند.

Q5: آیا شما یک تامین کننده مستقیم کارخانه هستید و آیا از سفارشات تجارت بین المللی پشتیبانی می کنید؟

پاسخ: ما یک کارخانه و تولید کننده مستقیم هدفون وای فای بدون واسطه هستیم. ما دارای مدارک کامل صادرات هستیم و تجربه طولانی مدت در رسیدگی به سفارشات تجارت جهانی، ارائه مدارک کامل ترخیص کالا از گمرک و گواهینامه داریم.
