آنتن پنل

آنتن صفحه تخت جهت دار چیست؟

آنتن صفحه مسطح جهت دار دیواری 14DBI ما یک آنتن تابشی جهت دار با پرتو باریک با بهره بالا است که به طور خاص برای شبکه وای فای از راه دور داخلی، دریافت سیگنال ایستگاه پایه در فضای باز و مهندسی تقویت سیگنال بی سیم طراحی شده است. سیگنال های آنتن همه جهته معمولی 360 درجه توزیع می شوند و فاصله انتقال محدود است. آنتن‌های جهت‌دار برای جمع‌آوری سیگنال‌های فرکانس رادیویی و تمرکز انرژی فرکانس رادیویی در یک جهت، به بازتاب‌دهنده‌های پشتی خود متکی هستند و به طور قابل‌توجهی قابلیت‌های انتقال از راه دور را افزایش می‌دهند. آنتن دو منظوره داخلی و خارجی تولید انبوه ما دارای محفظه پلاستیکی مهر و موم شده یکپارچه است، ضد آب و ضد گرد و غبار است، از نصب روی دیوار پشتیبانی می کند، سازگار با GSM، 4G، 5G، WiFi دو باند، 433 اینترنت اشیاء با فرکانس پایین چند باند، دارای دو پین معمولی داخلی RG58 و اتصال دهنده های پایین RG58 و اتصال دهنده های داخلی کم است. مرد، راه حل آنتن تخت با بالاترین پوشش در پروژه های مهندسی ارتباطات و iot است.

آنتن چگونه کار می کند

بسیاری از مشتریان به اشتباه تصور می کنند که طراحی صفحه تخت فقط برای ظاهر است. با این حال، آنتن صفحه مسطح جهت دار از طریق ساختار چند لایه داخلی خود، به انتقال و دریافت سیگنال متمرکز می رسد. اصل کار را می توان از طریق تجهیزات تست حرفه ای، از جمله تحلیلگرهای شبکه برداری، محفظه های آنکوئیک RF و تجزیه و تحلیل شبیه سازی الکترومغناطیسی تأیید کرد.

1. تابش نوسانگر و اصل تمرکز پرتو بازتابنده فلز

نوسان ساز آرایه داخلی وظیفه ارسال و دریافت سیگنال های RF را بر عهده دارد. بازتابنده فلزی که در پشت نوسانگر قرار دارد، سیگنال هایی را که به سمت عقب و به طرف جلو به سمت جلو تابش می کنند، منعکس می کند، عرض پرتو را باریک می کند و غلظت سیگنال را بهبود می بخشد. این ساختار آنتن را قادر می‌سازد تا به بهره‌وری بالای 14dBi دست یابد.

مقایسه اندازه‌گیری شده: یک آنتن همه‌جهته استاندارد 3dBi معمولاً فاصله انتقال حدود 300 متر را در یک محیط باز فراهم می‌کند، در حالی که آنتن جهت‌دار 14dBi می‌تواند به فاصله انتقال پایدار بیش از 1200 متر در شرایط مشابه دست یابد.

2. ساختار تطبیق رزونانس چند باند

نوسان ساز داخلی برای دستیابی به سازگاری فرکانس وسیع، از طراحی آرایه چند شکافی استفاده می کند. از چندین باند فرکانس بی سیم، از جمله شبکه های سلولی 700 تا 960 مگاهرتز، وای فای 2.4/5.8 گیگاهرتز و برنامه های کاربردی اینترنت اشیا با فرکانس 433 مگاهرتز پشتیبانی می کند. یک آنتن می تواند دستگاه های بی سیم مختلف را بدون تعویض مکرر پشتیبانی کند و به کاهش هزینه های موجودی و ساده سازی مدیریت مهندسی کمک کند.

3. انتقال سیگنال کم تلفات با کابل فیدر RG58

این آنتن از کابل تغذیه کواکسیال RG58 با ساختار محافظ دولایه برای کاهش تلفات سیگنال در حین انتقال استفاده می کند. حتی با فواصل نصب کابل طولانی، نسبت موج ایستاده ثابت می ماند و از تضعیف قابل توجه سیگنال ناشی از سیم کشی در مسافت های طولانی جلوگیری می کند.

4. طراحی حفاظت در فضای باز ضد تداخل

محفظه از مواد ABS مقاوم در برابر شعله ساخته شده است و دارای یک ساختار مهر و موم شده برای محافظت از اجزای داخلی در برابر باران، گرد و غبار و تداخل الکترومغناطیسی صنعتی است. این طراحی از اکسیداسیون نوسانگر و تغییر عملکرد سیگنال در طول عملیات طولانی مدت در فضای باز جلوگیری می کند.

سوالات متداول

Q1: آیا می توان طول تغذیه و کانکتور RF یک آنتن صفحه مسطح جهت دار را جایگزین کرد؟

A: سفارشی سازی پشتیبانی می شود. فیدرهای آنتن استاندارد را می توان به هر طولی از 1 متر تا 15 متر سفارشی کرد. کانکتورهای SMA نر و ماده، سر N، BNC در صورت نیاز قابل تعویض هستند. برای سفارش‌های بزرگ، لوگوی روی پوسته را می‌توان برای سفارشی‌سازی صفحه ابریشمی کرد.

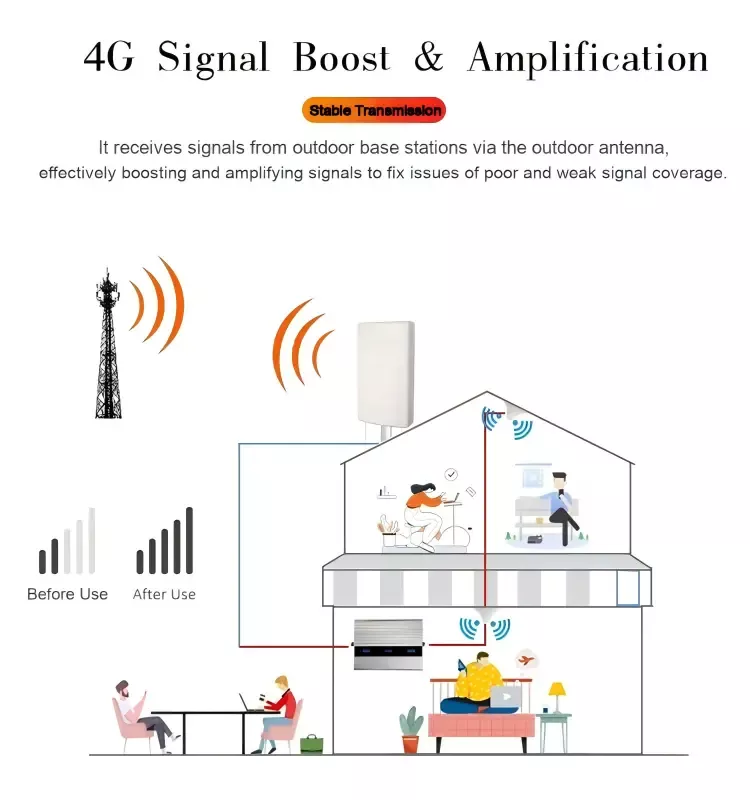

Q2: آیا می توان از این آنتن تخت هم به عنوان تقویت کننده سیگنال 4G و هم به عنوان پل WiFi استفاده کرد؟

ج: دقیقا. آنتن ما چندین باند GSM/4G/5G/2.4G/5.8G را پوشش می‌دهد و با تکرارکننده‌های سیگنال، پل‌های بی‌سیم و دستگاه‌های انتقال داده ۴۳۳ آیوت سازگار است. یک مجموعه آنتن با چندین دستگاه مهندسی سازگار است.

Q3: آیا دیوارهای فلزی و سازه های فولادی بر سیگنال های آنتن تأثیر می گذارند؟

A: ورق های فلزی می توانند سیگنال های فرکانس رادیویی را منعکس و محافظت کنند. هنگام نصب، سطح تابش جلوی آنتن باید از مناطق وسیعی از محافظ فلزی جلوگیری کند. اگر اجتناب از این امر غیرممکن باشد، می توان یک آنتن اضافی برای دریافت سیگنال در نقاط مختلف اضافه کرد و مهندسان می توانند یک طرح تنظیم نقطه ارائه کنند.

Q4: چگونه می توان این مشکل را حل کرد که اتصال تغذیه کننده مستعد ورود آب و اتصال کوتاه در هنگام استفاده طولانی مدت در فضای باز در فصل بارندگی است؟

پاسخ: پس از نصب، نوار الکتریکی ضد آب را در اطراف محل اتصال فلزی بپیچید. آنتن نصب شده روی قطب در فضای باز نیز می تواند با اتصال ضد آب ارتقا یافته سفارشی شود تا از فرسایش آب باران به طور کامل از اتصال جلوگیری کند.
