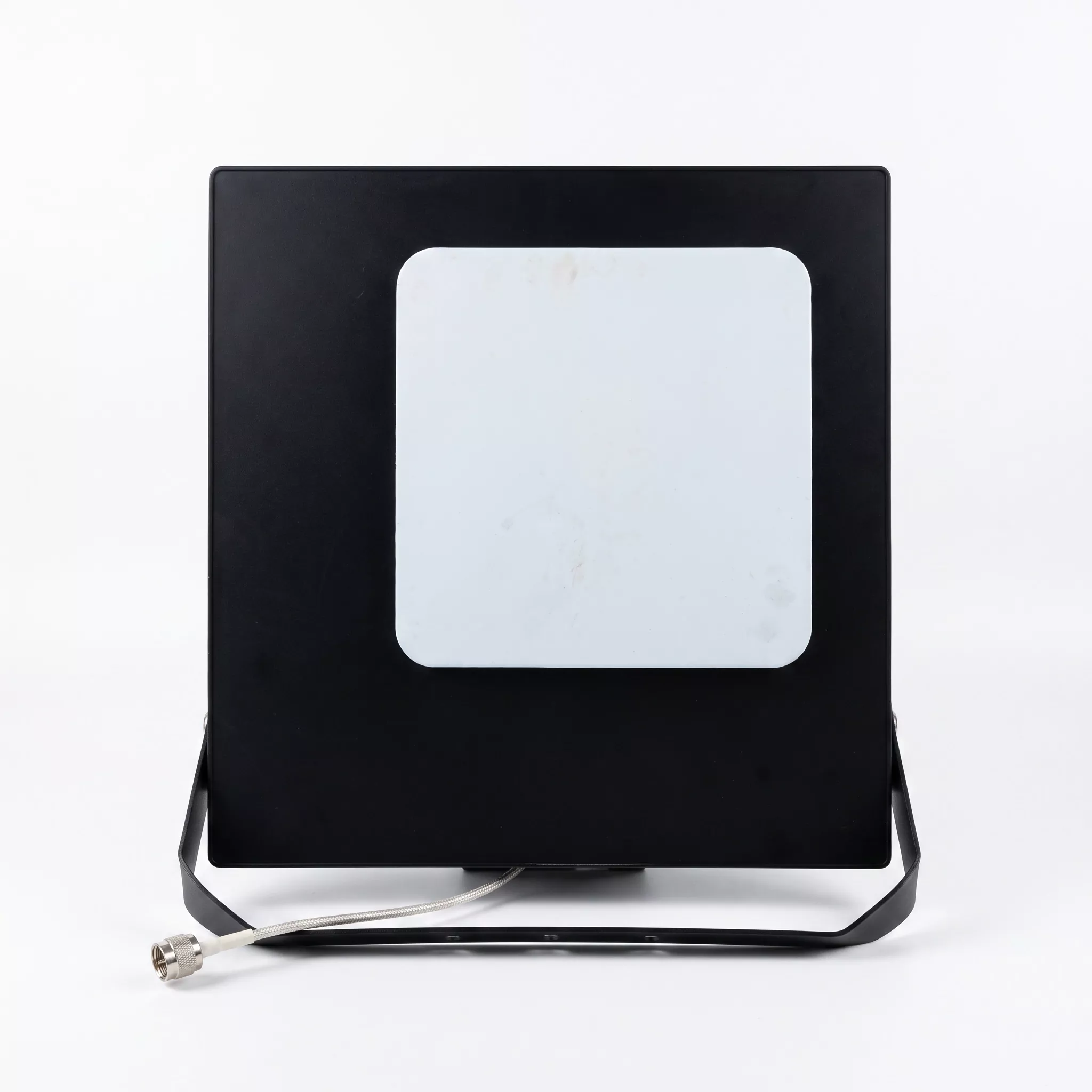

آنتن اسپات لایت

آنتن نورافکن، همچنین به عنوان آنتن ایستگاه پایه نورافکن تزئینی یا استتار شده شناخته می شود، یک آنتن ارتباط خارجی جهت دار در فضای باز است. محفظه آن دقیقاً طراحی نورافکن های نورپردازی در فضای باز را تکرار می کند و واحدهای تشعشع RF 4G/5G را در داخل بدنه لامپ ادغام می کند تا انتقال و دریافت سیگنال را با بهبود چشم انداز شهری ترکیب کند. نیاز به دکل‌های سیگنال اضافی را از بین می‌برد و می‌توان آن را روی پشت بام‌ها، نمای ساختمان‌ها یا سکوها نصب کرد و اساساً مسائل رایجی مانند مزاحمت بصری و محدودیت‌های مالکیت در دسترسی ساخت‌وساز مرتبط با آنتن‌های سنتی را حل کرد. این آنتن از Qianmu Communications یک آنتن ایستگاه پایه جهت دار دوقطبی باند پهن است که به عنوان یک جزء اصلی RF به طور خاص برای پروژه های پوشش عمیق مشترک داخلی و خارجی طراحی شده است. برخلاف نمونه‌های ساده موجود در بازار، آنتن ما دارای عایق الکترومغناطیسی بهینه‌شده در ساختار حفره‌ای خود است و اطمینان می‌دهد که محفظه لامپ مانع از تابش RF نمی‌شود. هم زیبایی استتار عالی و هم عملکرد RF بالا را ارائه می دهد و آن را برای پروژه های ارتقاء زیرساخت های ارتباطی در سراسر جهان مناسب می کند.

اصل کار

1. اصول اولیه انتقال و دریافت سیگنال

کل آنتن نورافکن از چهار جزء اصلی تشکیل شده است: واحد تشعشع RF، پنل پشتی بازتابنده فلزی، محفظه استتار ضدآب، و کانکتورهای دوگانه نوع N.

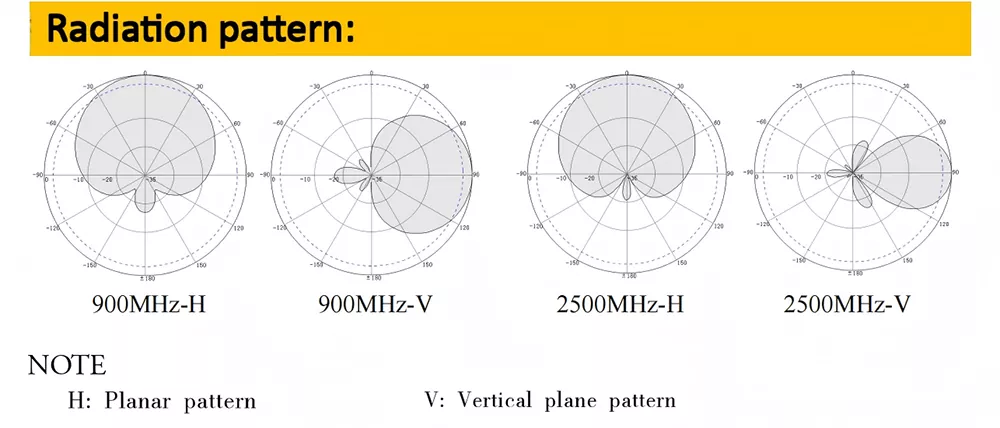

①انتقال سیگنال: دستگاه RRU سیگنال های الکتریکی فرکانس رادیویی را که از طریق دو کانکتور N-K به عناصر تشعشع کننده آلومینیومی درون آنتن منتقل می شود، خروجی می دهد. این سیگنال ها توسط حفره های تشدید به امواج الکترومغناطیسی در محدوده 698-3600 مگاهرتز تبدیل می شوند و سپس از طریق یک پرتو جهت افقی 65 درجه به بیرون تابش می کنند و دقیقا طبقات ساختمان مورد نظر را می پوشانند.

②دریافت سیگنال: امواج الکترومغناطیسی بالادستی که از تلفن‌های همراه و دستگاه‌های IoT در داخل ساختمان ساطع می‌شوند، به‌صورت همه‌جهت توسط آنتن گرفته می‌شوند. بازتابنده سیگنال‌های تداخل را جمع‌آوری و فیلتر می‌کند و امواج الکترومغناطیسی را به سیگنال‌های الکتریکی تبدیل می‌کند که به تجهیزات ایستگاه پایه بازگردانده می‌شوند و در نتیجه ارتباطات دو طرفه را تکمیل می‌کنند.

2. پوسته استتار با هسته بهینه شده برای عدم تضعیف سیگنال

بیشتر آنتن‌های ارزان‌قیمت از محفظه‌های پلاستیکی استاندارد استفاده می‌کنند که در نتیجه تلفات RF بیش از 15 درصد است که منجر به سیگنال‌های ضعیف و سرعت پایین شبکه در لبه‌های سلول می‌شود. کارخانه ارتباطات Qianmu به طور مستقل یک محفظه موج شفاف UABS را توسعه داده است که اندازه‌گیری‌های آزمایشگاهی تلفات RF را تنها 6.2 درصد نشان می‌دهد. در ترکیب با یک آرایه تابشی آلومینیومی لایه‌ای، از اثر محافظتی ناشی از براکت‌های فلزی در محفظه‌های معمولی جلوگیری می‌کند و در شرایط مشابه به افزایش 30 درصدی سرعت شبکه downlink دست می‌یابد. داده های اندازه گیری خام از تحلیلگرهای شبکه برداری در صورت درخواست در دسترس است.

مشخصات فنی

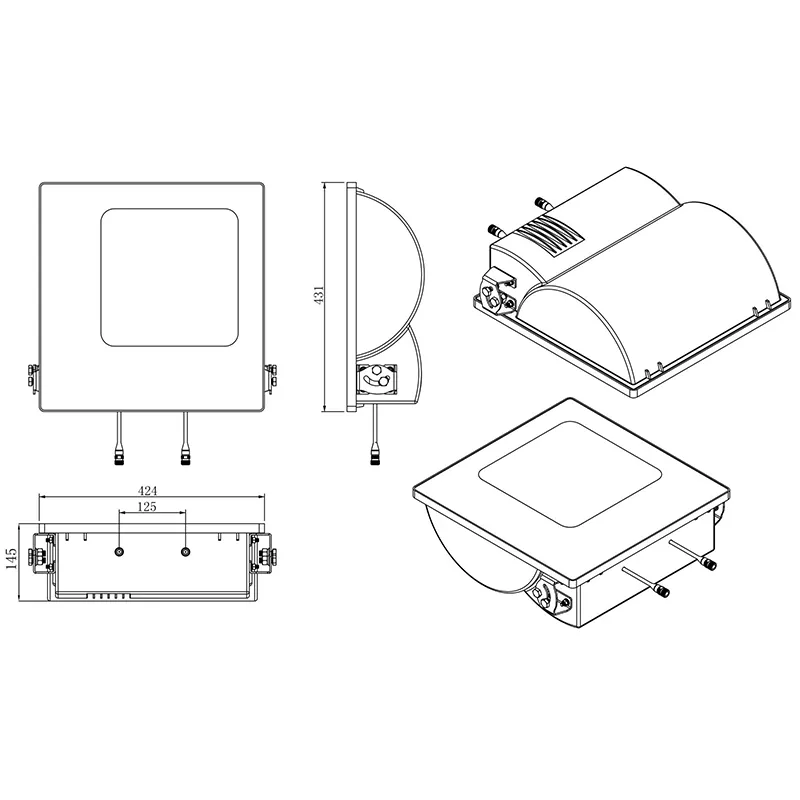

پارامترهای سازه مکانیکی

راهنمای خرید و انتخاب

1. تایید پوشش باند فرکانس را اولویت بندی کنید. برای باند اصلی 5G 3.5 گیگاهرتز چین، انتخاب آنتن های نورافکن باند پهن با فرکانس 1710-3600 مگاهرتز ضروری است. آنتن‌های قدیمی‌تر با حداکثر 2700 مگاهرتز نمی‌توانند شبکه‌های 5G فعلی را پشتیبانی کنند و بعداً نیاز به تعویض کامل خواهند داشت که هزینه‌های پروژه را به‌طور قابل توجهی افزایش می‌دهد.

2. بررسی پارامترهای RF واقعی و رد مشخصات گمراه کننده. قبل از خرید، از تامین کنندگان بخواهید که منحنی های تحلیلگر شبکه برداری اندازه گیری شده را برای همان مدل، با تمرکز بر تأیید سه شاخص کلیدی ارائه دهند: بهره، VSWR، و نسبت جلو به عقب. محصولات کم‌هزینه موجود در بازار اغلب سود را بیش از حد اعلام می‌کنند و در نتیجه فاصله پوشش واقعی بیش از 40 درصد کاهش می‌یابد.

3. تاکید بر حفاظت در فضای باز و مواد: در مناطق ساحلی با باران و طوفان های مکرر، باید از ویبره های آلومینیومی دایکاست همراه با محفظه های UABS مقاوم در برابر آب و هوا استفاده شود. ویبره های ورق آهنی نازک و محفظه های پلاستیکی معمولی پس از 1 تا 2 سال دچار خوردگی و نفوذ آب می شوند و در نتیجه هزینه های نگهداری بسیار بالایی در طول زمان به همراه خواهد داشت.

4. تولیدکنندگانی با قابلیت تحقیق و توسعه داخلی و تولید انتخاب کنید. واسطه ها فاقد تحقیق و توسعه، کنترل کیفیت هستند و نمی توانند سفارشی سازی، گزارش تست یا پشتیبانی فنی پس از فروش را ارائه دهند. ارتباط مستقیم با تولید کنندگان اصلی، تامین همزمان مواد کمکی، پارامترهای سفارشی، خدمات پس از فروش سریع و تحویل پایدار برای سفارشات با حجم بالا را امکان پذیر می کند.

سوالات متداول

Q1: این آنتن نورافکن کدام باندهای فرکانس ارتباطی را به طور کامل پوشش می دهد؟ آیا از 5G پشتیبانی می کند؟

پاسخ: آنتن در باندهای فرکانسی 698-960 مگاهرتز و 1710-3600 مگاهرتز کار می کند و کاملاً با تمام باندهای 2G GSM، 3G UMTS و 4G LTE سازگار است. این باندهای اصلی داخلی 5G NR N41/N78 و همچنین باندهای اصلی 5G در کشورهای خارج از کشور را پشتیبانی می کند. یک استقرار واحد، پوشش مشترک 4G+5G را بدون نیاز به تعویض مرحله‌ای آنتن ممکن می‌سازد.

Q2: آیا از سفارشی سازی OEM/ODM پشتیبانی می کند؟ کدام پارامترها را می توان تغییر داد؟

پاسخ: به عنوان یک کارخانه در منبع، ما خدمات سفارشی‌سازی تمام‌بعدی را ارائه می‌کنیم: بهره آنتن قابل تنظیم، عرض پرتو، نوع اتصال (N/4.3-10)، رنگ بدنه و نشان‌واره صفحه ابریشمی بدنه. برای پروژه های باند باریک ویژه در خارج از کشور، تیم تحقیق و توسعه ما می تواند نوسانگر RF را دوباره تنظیم کند.

Q3: آیا شرکت از ممیزی کارخانه در محل پشتیبانی می کند؟ آیا می تواند مدارک صلاحیت ارائه دهد؟

A: Shenzhen Qianmu Communication Technology Co., Ltd. تورهای کارخانه را با قرار قبلی یک روز قبل به بازدیدکنندگان ارائه می دهد و امکان دسترسی به مرکز تولید، خطوط تولید و آزمایشگاه RF را فراهم می کند. گواهینامه های کامل ISO، CE، FCC، و RoHS، همراه با گزارش های تست شخص ثالث، به صورت رایگان در قالب الکترونیکی در دسترس هستند. نسخه های اصلی چاپ شده با مهر رسمی را می توان برای مقاصد مناقصه ارائه کرد.
